FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-34
3
HAU49452
Presa ausiliaria (CC)
AVVERTENZA
HWA14360
Per prevenire le scosse o i cortocircuiti,
verificare che il cappuccio sia installato
quando la presa ausiliaria (CC) non vie-
ne utilizzata.ATTENZIONE
HCA15431
L’accessorio collegato alla presa ausilia-
ria (CC) non dovrebbe venire utilizzato
con il motore spento, ed il carico non
deve mai superare 30 W (2.5 A), altrimen-
ti il fusibile potrebbe bruciarsi e la batte-
ria scaricarsi.Questo veicolo è equipaggiato con una pre-
sa ausiliaria (CC).
Un accessorio a 12 V collegato alla presa
ausiliaria (CC) può venire utilizzato quando
la chiave è in posizione di “ON” e dovrebbe
venire utilizzato soltanto quando il motore è
in funzione.
Per utilizzare la presa ausiliaria (CC)1. Girare la chiave su “OFF”.
2. Togliere il cappuccio della presa ausi-
liaria (CC). 3. Spegnere l’accessorio.
4. Inserire la spina dell’accessorio nella
presa ausiliaria (CC).
5. Girare la chiave su “ON”, e poi avviare il motore. (Vedere pagina 5-1.)
6. Accendere l’accessorio.

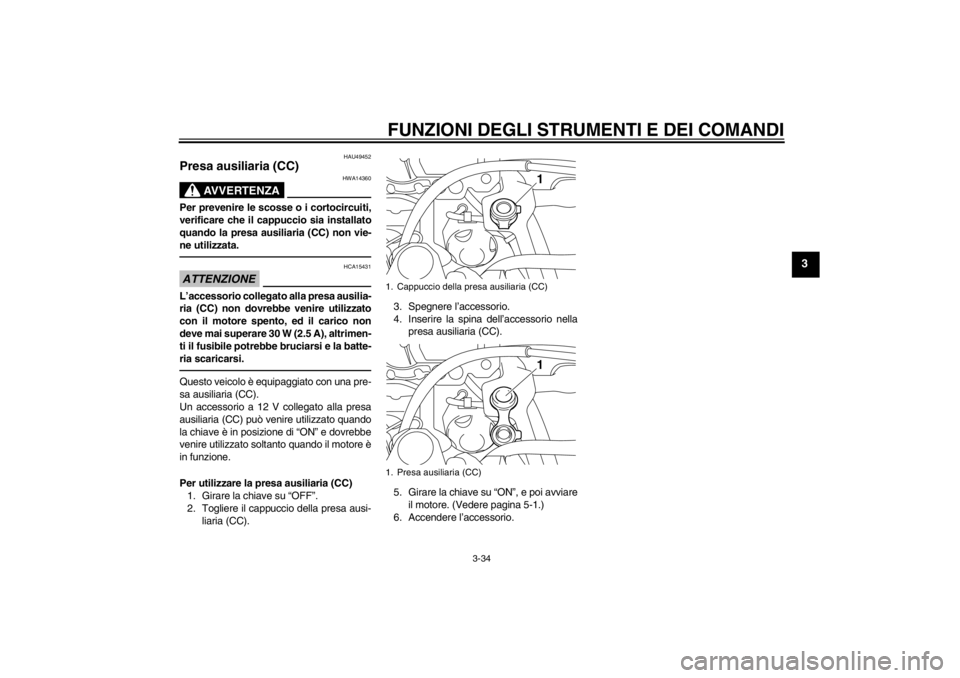

1. Cappuccio della presa ausiliaria (CC)
1. Presa ausiliaria (CC)
11
U23PH3H0.book Page 34 Monday, July 16, 2012 3:29 PM

PER LA VOSTRA SICUREZZA – CONTROLLI PRIMA DELL’UTILIZZO
4-1
4
HAU15596
Ispezionare il veicolo ogni volta che lo si usa per accertarsi che sia in condizione di funzionare in sicurezza. Osservare sempre le procedure
e gli intervalli d’ispezione e manutenzione de scritti nel libretto uso e manutenzione.
AVVERTENZA
HWA11151
La mancata esecuzione di un’ispezione o manutenzione corretta del veicolo aumenta la possibilità di incidenti o di danneggia-
menti del mezzo. Non utilizzare il veicolo se si riscontrano problemi. Se non si riesce ad eliminare un problema con le procedu re
fornite in questo manuale, fare ispezionare il veicolo da un concessionario Yamaha.Prima di utilizzare questo veicolo, controllare i seguenti punti:
POSIZIONE CONTROLLI PAGINA
Carburante Controllare il livello carburante nel serbatoio carburante.
Fare rifornimento se necessario.
Controllare l’assenza di perdite nel circuito del carburante.
Verificare che il tubetto sfiato e il tubo di troppopieno del serbatoio carburante non
presentino ostruzioni, fessure o danneggiamenti, e controllare i collegamenti dei
tubi. 3-22, 3-23
Olio motore Controllare il livello dell’olio nel motore.
Se necessario, aggiungere olio del tipo cons
igliato fino al livello secondo specifi-
ca.
Controllare l’assenza di perdite di olio nel veicolo. 6-11
Olio del cardano Controllare l’assenza di perdite di olio nel veicolo. 6-14
Liquido refrigerante Controllare il livello del liquido refrigerante nel serbatoio.
Se necessario, aggiungere liquido refrigerante del tipo consigliato fino al livello
secondo specifica.
Verificare che non ci siano perdite nell’impianto di raffreddamento. 6-15
U23PH3H0.book Page 1 Monday, July 16, 2012 3:29 PM

PER LA VOSTRA SICUREZZA – CONTROLLI PRIMA DELL’UTILIZZO
4-2
4
Freno anteriore Controllare il funzionamento.
Se si ha una sensazione di morbidezza e cedevolezza, fare spurgare l’impianto
idraulico da un concessionario Yamaha.
Controllare l’usura pastiglie freni.
Sostituire se necessario.
Controllare il livello del liquido nel serbatoio.
Se necessario, aggiungere liquido freni del tipo specificato fino al livello secondo specifica.
Verificare che non ci siano per dite nell’impianto idraulico. 6-22, 6-23
Freno posteriore Controllare il funzionamento.
Se si ha una sensazione di morbidezza e cedevolezza, fare spurgare l’impianto
idraulico da un concessionario Yamaha.
Controllare l’usura pastiglie freni.
Sostituire se necessario.
Controllare il livello del liquido nel serbatoio.
Se necessario, aggiungere liquido freni del tipo specificato fino al livello secondo specifica.
Verificare che non ci siano per dite nell’impianto idraulico. 6-22, 6-23
Frizione Controllare il funzionamento.
Se si ha una sensazione di morbidezza e cedevolezza, fare spurgare l’impianto
idraulico da un concessionario Yamaha.
Verificare che non ci siano per dite nell’impianto idraulico. 6-21
Manopola acceleratore Accertarsi che il movimento sia agevole.
Controllare il gioco della manopola acceleratore.
Se necessario, fare regolare il gioco della manopola acceleratore e lubrificare il
cavo ed il corpo della manopola da un concessionario Yamaha. 6-17, 6-24
Ruote e pneumatici Controllare l’assenza di danneggiamenti.
Controllare la condizione dei pneumatici e la profondità del battistrada.
Controllare la pressione dell’aria.
Correggere se necessario.
6-18, 6-20
Pedali freno e cambio Accertarsi che il movimento sia agevole.
Lubrificare i perni di guida dei pedali se necessario.
6-25
POSIZIONE CONTROLLI PAGINA
U23PH3H0.book Page 2 Monday, July 16, 2012 3:29 PM

PER LA VOSTRA SICUREZZA – CONTROLLI PRIMA DELL’UTILIZZO
4-3
4
Leve del freno e della frizione Accertarsi che il movimento sia agevole.
Lubrificare i punti di rotazione delle leve se necessario. 6-25
Cavalletto laterale, cavalletto
centrale Accertarsi che il movimento sia agevole.
Lubrificare i punti di rotazione se necessario.
6-26
Fissaggi della parte ciclistica Accertarsi che tutti i dadi, i bulloni e le viti siano serrati correttamente.
Serrare se necessario. —
Strumenti, luci, segnali e in-
terruttori Controllare il funzionamento.
Correggere se necessario.
—
Interruttore cavalletto laterale Controllare il funzionamento del sistem
a d’interruzione circuito accensione.
Se il sistema non funziona correttamente, fare controllare il veicolo da un conces- sionario Yamaha. 3-31
POSIZIONE CONTROLLI PAGINA
U23PH3H0.book Page 3 Monday, July 16, 2012 3:29 PM

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-1
5
HAU15951
Leggere attentamente il libretto uso e ma-
nutenzione per familiarizzare con tutti i co-
mandi. Se non si comprende un comando o
una funzione, chiedere spiegazioni al con-
cessionario Yamaha di fiducia.
AVVERTENZA
HWA10271
La mancanza di pratica con i comandi
può comportare la perdita del controllo,
con possibilità di incidenti o infortuni.
HAU48710
NOTAQuesto modello è equipaggiato con:●
un sensore dell’angolo di inclinazione
per arrestare il motore in caso di ribal-
tamento. In questo caso, il display mul-
tifunzione indica il codice di errore 30,
ma questo non è un malfunzionamen-
to. Girare la chiave su “OFF” e poi su
“ON” per cancellare il codice di errore.
Se non lo si fa, si impedisce al motore
di avviarsi nonostante il motore inizi a
girare quando si preme l’interruttore
avviamento.
●
un sistema di spegnimento automatico
motore. Il motore si spegne automati-
camente se lo si lascia al minimo per
20 minuti. Se il motore si spegne, pre-
mere semplicemente l’interruttore av-
viamento per riavviare il motore.
HAU54520
Accensione del motore Affinché il sistema d’interruzione circuito ac-
censione dia il consenso all’avviamento, va
soddisfatta una delle seguenti condizioni:●
La trasmissione è in posizione di folle.
●
La trasmissione è innestata su una
marcia con la leva frizione tirata ed il
cavalletto laterale alzato.
Vedere pagina 3-32 per maggiori infor-
mazioni.
1. Girare la chiave su “ON” e verificare che l’interruttore arresto motore sia
su “ ”.
Le seguenti spie d’avvertimento e di
segnalazione dovrebbero accendersi
per pochi secondi e poi spegnersi.●
Spia livello olio
●
Spia guasto motore
●
Spia temperatura liquido refrige-
rante
●
Spia del sistema di controllo della
trazione
●
Spia immobilizer
ATTENZIONE
HCA17670
Se le suddette spie di avvertimento o di
segnalazione non si accendono all’inizio
girando la chiave su “ON”, o se una spia
di avvertimento o di segnalazione resta
U23PH3H0.book Page 1 Monday, July 16, 2012 3:29 PM

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-2
5
accesa, vedere pagina 3-3 per il control-
lo del circuito della spia di avvertimento
o di segnalazione corrispondente.
La spia ABS deve accendersi quando
si porta il blocchetto di accensione in
posizione “ON” per poi spegnersi
quando si raggiunge una velocità di al-
meno 10 km/h (6 mi/h).
ATTENZIONE
HCA17680
Se la spia ABS non si accende e spegne
come descritto sopra, fare riferimento a
pagina 3-3 per il controllo del circuito
della spia.2. Mettere la trasmissione in posizione difolle. La spia marcia in folle dovrebbe
accendersi. In caso negativo, far con-
trollare il circuito elettrico da un con-
cessionario Yamaha.
3. Accendere il motore premendo l’inter-
ruttore avviamento.
Se il motore non si avvia, rilasciare l’in-
terruttore avviamento, attendere alcu-
ni secondi e poi riprovare. Ogni
tentativo di accensione deve essere il
più breve possibile per preservare la
batteria. Non tentare di far girare il mo-
tore per più di 10 secondi per ogni ten-
tativo.
ATTENZIONE
HCA11042
Per allungare al massimo la vita del mo-
tore, non accelerare bruscamente quan-
do il motore è freddo!
HAU16671
Cambi di marcia Cambiando, il pilota determina la potenza
del motore disponibile nelle diverse condi-
zioni di marcia: avviamento, accelerazione,
salite ecc.
Le posizioni del selettore cambio sono indi-
cate nell’illustrazione.NOTAPer mettere il cambio in posizione di folle,
premere diverse volte il pedale del cambio
fino alla fine della sua corsa, e poi alzarlo
leggermente.1. Pedale cambio
2. Posizione di folle
1
2
654321N
U23PH3H0.book Page 2 Monday, July 16, 2012 3:29 PM

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-3
5
ATTENZIONE
HCA10260
●
Anche con il cambio in posizione di
folle, proseguire nella guida per
inerzia a motore spento per lunghi
periodi di tempo, e non trainare il
motociclo su distanze lunghe. Il
cambio viene lubrificato corretta-
mente solo quando il motore è in
funzione. Una lubrificazione insuffi-
ciente può danneggiare il cambio.
●
Usare sempre la frizione per cam-
biare le marce, per evitare di dan-
neggiare il motore, il cambio ed il
gruppo trasmissione, che non sono
progettati per resistere allo shock
provocato dall’innesto forzato di
una marcia.
HAU16810
Consigli per ridurre il consumo
del carburante Il consumo di carburante dipende in gran
parte dallo stile di guida. I seguenti consigli
possono aiutare a ridurre il consumo di car-
burante:●
Salire di marcia in progressione rapida
ed evitare regimi di rotazione elevati
del motore durante l’accelerazione.
●
Non accelerare il motore mentre si
scalano le marce ed evitare regimi di
rotazione elevati quando non c’è cari-
co sul motore.
●
Spegnere il motore invece di lasciarlo
al minimo per lunghi periodi di tempo
(per es. negli ingorghi di traffico, ai se-
mafori o ai passaggi a livello).
HAU16841
Rodaggio Non c’è un periodo più importante nella vita
del motore di quello tra 0 e 1600 km (1000
mi). Per questo motivo, leggere attenta-
mente quanto segue.
Dato che il motore è nuovo, non sottoporlo
a sforzi eccessivi per i primi 1600 km (1000
mi). Le varie parti del motore si usurano e si
adattano reciprocamente creando i giochi di
funzionamento corretti. Durante questo pe-
riodo si deve evitare di guidare a lungo a tut-
to gas o qualsiasi altra condizione che
possa provocare il surriscaldamento del
motore.
HAU17123
0–1000 km (0–600 mi)
Evitare di fare funzionare a lungo il motore
oltre 3900 giri/min. ATTENZIONE: Dopo
1000 km (600 mi) di funzionamento, si
deve cambiare l’olio motore e l’olio car-
dano e sostituire la cartuccia o l’elemen-
to filtro olio.
[HCA10332]
1000–1600 km (600–1000 mi)
Evitare di fare funzionare a lungo il motore
oltre 4700 giri/min.
U23PH3H0.book Page 3 Monday, July 16, 2012 3:29 PM

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-4
5
1600 km (1000 mi) e più
Ora si può utilizzare normalmente il veicolo.ATTENZIONE
HCA10310
●
Mantenere il regime di rotazione del
motore al di fuori della zona rossa
del contagiri.
●
In caso di disfunzioni del motore
durante il periodo di rodaggio, fare
controllare immediatamente il mez-
zo da un concessionario Yamaha.
HAU17213
Parcheggio Quando si parcheggia, spegnere il motore e
togliere la chiave dal blocchetto accensio-
ne.
AVVERTENZA
HWA10311
●
Poiché il motore e l’impianto di sca-
rico possono divenire molto caldi,
parcheggiare in luoghi dove i pedo-
ni o i bambini non possano facil-
mente toccarli e scottarsi.
●
Non parcheggiare su pendenze o su
terreno soffice, altrimenti il veicolo
potrebbe ribaltarsi, aumentando il
rischio di perdite di carburante e in-
cendi.
●
Non parcheggiare accanto all’erba
o altri materiali infiammabili che po-
trebbero prendere fuoco.
U23PH3H0.book Page 4 Monday, July 16, 2012 3:29 PM
