2013 YAMAHA XT1200Z Manuale duso (in Italian)

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-18
3
HAU49517
Leva freno La leva freno si trova sul lato destro del ma-
nubrio. Per azionare il freno anteriore, tirare
la leva verso la manopola acceleratore.
Questo modello è equipaggiato con un im-
pianto di frenatura unificato.
Quando si tira la leva freno, vengono appli-
cati il freno anteriore e parte del freno poste-
riore. Per ottenere tutta la potenza di
frenata, applicare contemporaneamente la
leva freno ed il pedale freno.
L’impianto di frenatura unificato viene moni-
torato dall’ECU, che disattiva la frenatura
unificata e ripristina la frenatura convenzio-
nale in caso di disfunzioni.NOTA●
Si potrebbero avvertire resistenza e vi-
brazioni nel pedale freno mentre si
aziona il freno anteriore e l’impianto di
frenatura unificato è attivato, ma que-
sto sintomo non indica una disfunzio-
ne.
●
L’impianto di frenatura unificato non
funziona finché il veicolo non inizia a
muoversi.
●
Dopo l’arresto, finché si applica la leva
freno l’impianto di frenatura unificato
continua a essere attivo. Poiché pre-
mendo ulteriormente la leva freno non
si aumenta la potenza di frenata delfreno posteriore, applicare il freno po-
steriore nel caso in cui sia necessaria
potenza di frenata aggiuntiva (ad
esempio per parcheggiare su una pen-
denza).
L’impianto di frenatura unificato si di-
sattiva dopo aver rilasciato la leva fre-
no. L’impianto di frenatura ritorna
quindi al tipo convenzionale.
Quando il veicolo inizia a muoversi,
l’impianto di frenatura unificato viene
riattivato.
●
L’impianto di frenatura unificato non
entra in funzione se si applica solo il
pedale freno o prima di applicare la
leva freno.
La leva freno è equipaggiata con un qua-
drante di regolazione posizione leva freno.
Per regolare la distanza tra la leva freno e la
manopola acceleratore, girare il quadrante
di regolazione mentre si allontana la leva
dalla manopola acceleratore. Accertarsi
che la regolazione corretta impostata sul
quadrante di regolazione sia allineata con il
riferimento “ ” sulla leva freno.
1. Leva freno
2. Quadrante di regolazione posizione leva fre-
no
3. Riferimento “ ”
4. Distanza tra la leva freno e la manopola ac- celeratore
5
43
211
4
3
2
U23PH3H0.book Page 18 Monday, July 16, 2012 3:29 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-19
3
HAU49481
Pedale freno Il pedale freno si trova sul lato destro del
motociclo. Per azionare il freno posteriore,
premere il pedale freno.NOTASi potrebbero avvertire resistenza e vibra-
zioni nel pedale freno mentre si aziona il fre-
no anteriore e l’impianto di frenatura
unificato è attivato, ma questo sintomo non
indica una disfunzione.
HAU54530
ABS L’ABS Yamaha (sistema frenante antibloc-
caggio) comprende un sistema elettronico
di comando doppio che agisce indipenden-
temente sul freno anteriore e su quello po-
steriore.
Utilizzare i freni con ABS normalmente,
come si utilizzano i freni tradizionali. All’atti-
vazione dell’ABS, si potrebbero avvertire
delle pulsazioni sulla leva o sul pedale del
freno. In questa situazione, continuare ad
azionare i freni e lasciare che l’ABS inter-
venga; non “pompare” sui freni perché que-
sta azione ridurrebbe l’efficacia della
frenata.
AVVERTENZA
HWA16050
Mantenere sempre una distanza di sicu-
rezza dal veicolo che precede, adeguata
alla velocità di marcia, nonostante la di-
sponibilità dell’ABS.●
L’ABS fornisce prestazioni ottimali
sulle distanze di frenata più lunghe.
●
Su determinate superfici stradali,
ad esempio su terreni accidentati o
in presenza di ghiaia, la distanza di
frenata con l’ABS attivo può risulta-
re maggiore rispetto alla distanza di
frenata convenzionale.
L’ABS viene controllato dall’ECU che, in
caso di anomalia, ripristina il tradizionale
funzionamento dell’impianto frenante con-
venzionale.NOTA●
L’ABS esegue un controllo di autodia-
gnosi ogni volta che si riavvia il veicolo
dopo aver girato la chiave su “ON” e il
veicolo raggiunge una velocità di al-
meno 10 km/h (6 mi/h). Durante que-
sto controllo, si può sentire uno
“scatto” da sotto la sella, e se una delle
leve del freno o il pedale freno vengo-
no azionati anche solo leggermente, si
può avvertire una vibrazione sulla leva
e sul pedale, ma questi sintomi non
sono indice di anomalia.
●
Questo ABS prevede una modalità di
prova che consente al pilota di avverti-
re le pulsazioni sulla leva o sul pedale
freno quando l’ABS è attivo. Tuttavia
sono necessari degli attrezzi speciali,
per cui consigliamo di consultare un
concessionario Yamaha per eseguire
questa prova.
ATTENZIONE
HCA16830
Tenete qualsiasi tipo di magneti (com-
presi gli utensili di recupero magnetici, i
cacciaviti magnetici, ecc.) lontani dai
1. Pedale freno
1
U23PH3H0.book Page 19 Monday, July 16, 2012 3:29 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-20
3
mozzi della ruota anteriore e posteriore,
altrimenti i rotori magnetici installati nei
mozzi ruote potrebbero danneggiarsi,
provocando il funzionamento improprio
del sistema ABS e dell’impianto di frena-
tura unificato.
HAU49416
Sistema di controllo della trazio-
ne Il sistema di controllo della trazione contri-
buisce a mantenere la trazione in fase di ac-
celerazione su fondi sdrucciolevoli, quali
strade non asfaltate o bagnate. Se i sensori
rilevano un principio di slittamento (pattina-
mento incontrollato) della ruota posteriore, il
sistema di controllo della trazione interviene
regolando opportunamente la potenza ero-
gata dal motore fino al ripristino della trazio-
ne. La spia del sistema di controllo della
trazione lampeggia per informare il pilota
che il controllo della trazione si è inserito.NOTAIl pilota potrebbe inoltre notare lievi cambia-
menti nel rumore prodotto dal motore e
dall’impianto di scarico quando il sistema di
controllo della trazione si inserisce.
AVVERTENZA
HWA15431
Il sistema di controllo della trazione non
esenta il pilota dal mantenere una guida
adatta alle specifiche condizioni. Il siste-
ma di controllo della trazione impedisce
la perdita della trazione dovuta ad ecces-
siva velocità all’ingresso in curva, in
caso di brusca accelerazione durante le
curve con forte inclinazione della moto oin frenata e non può impedire lo slitta-
mento della ruota anteriore. Come con
qualsiasi moto, affrontare con cautela le
superfici che potrebbero essere sdruc-
ciolevoli ed evitare le superfici eccessi-
vamente sdrucciolevoli.
Il sistema di controllo della trazione prevede
tre diverse modalità:●
Modalità “TCS” “1”: Modalità predefini-
ta
●
Modalità “TCS” “2”: Modalità sportiva
Questa modalità limita l’intervento da
parte del sistema di controllo della tra-
zione, consentendo alla ruota poste-
riore di pattinare maggiormente
rispetto alla modalità “TCS” “1”.
●
Modalità “TCS” “Off”: Il sistema di con-
trollo della trazione è disattivato. In de-
terminate condizioni di guida, il
sistema può anche disattivarsi auto-
maticamente (vedere “Ripristino” a pa-
gina 3-21).
Quando si porta la chiave in posizione “ON”,
il sistema di controllo della trazione viene
abilitato e lo strumento multifunzione visua-
lizza “TCS” “1”.
È possibile cambiare la modalità del siste-
ma di controllo della trazione solo con la
chiave in posizione “ON” a veicolo fermo.
1. Mozzo ruota anteriore
1. Mozzo ruota posteriore
11
U23PH3H0.book Page 20 Monday, July 16, 2012 3:29 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-21
3
NOTAUtilizzare la modalità “TCS” “Off” per aiutare
a liberare la ruota posteriore nel caso in cui
la motocicletta rimanga impantanata in fan-
go, sabbia o altre superfici a bassa consi-
stenza.ATTENZIONE
HCA16800
Utilizzare esclusivamente i pneumatici
specificati. (Vedere pagina 6-18.) L’uso
di pneumatici di dimensioni diverse im-
pedisce il preciso controllo della rotazio-
ne dei pneumatici da parte del sistema di
controllo della trazione.Impostazione del sistema di controllo
della trazione
AVVERTENZA
HWA15440
Ricordarsi di arrestare il veicolo prima di
eseguire qualsiasi modifica delle impo-
stazioni del sistema di controllo della
trazione. Il cambiamento delle imposta-
zioni durante la marcia può distrarre il pi-
lota ed aumentare il rischio di un
incidente.
Premere l’interruttore del sistema di control-
lo della trazione sullo strumento multifunzio-
ne per meno di un secondo per commutare
tra le modalità “TCS” “1” e “2”. Premere l’in-
terruttore per almeno due secondi per sele-
zionare la modalità “TCS” “Off” in modo da
disattivare il sistema di controllo della trazio-
ne. Premere nuovamente l’interruttore per
tornare alla modalità precedentemente se-
lezionata “1” o “2”.
Ripristino
Il sistema di controllo della trazione verrà di-
sabilitato nelle seguenti condizioni:●
Rotazione della ruota posteriore con
cavalletto centrale abbassato e chiave
in posizione “ON”.
●
Sollevamento da terra della ruota an-
teriore o di quella posteriore durante la
guida.
●
Pattinamento eccessivo della ruota
posteriore
Se il sistema di controllo della trazione è
stato disabilitato, sia la spia del sistema di
controllo della trazione che la spia guasto
motore si accendono.
Per ripristinare il sistema di controllo della
trazione:Girare la chiave su “OFF”. Attendere alme-
no un secondo e quindi riportare la chiave
su “ON”. La spia del sistema di controllo del-
la trazione deve spegnersi e il sistema deve
riabilitarsi. La spia guasto motore deve spe-
gnersi quando la motocicletta raggiunge al-
meno i 20 km/h (12 mi/h). Se la spia del
sistema di controllo della trazione e/o la spia
guasto motore restano accese anche dopo
il ripristino, la motocicletta può ancora esse-
re usata, fare controllare la motocicletta non
appena possibile da un concessionario
Yamaha.
1. Interruttore del sistema di controllo della tra- zione
2. Display di visualizzazione delle modalità del sistema di controllo della trazione
2
1
U23PH3H0.book Page 21 Monday, July 16, 2012 3:29 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-22
3
HAU13074

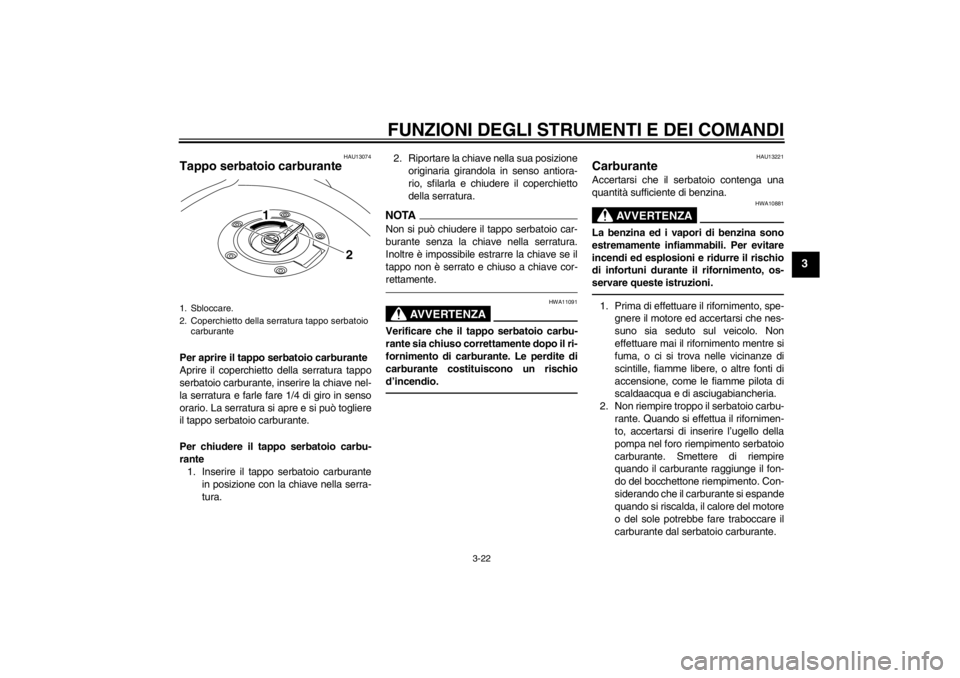

Tappo serbatoio carburante Per aprire il tappo serbatoio carburante
Aprire il coperchietto della serratura tappo
serbatoio carburante, inserire la chiave nel-
la serratura e farle fare 1/4 di giro in senso
orario. La serratura si apre e si può togliere
il tappo serbatoio carburante.
Per chiudere il tappo serbatoio carbu-
rante1. Inserire il tappo serbatoio carburante
in posizione con la chiave nella serra-
tura. 2. Riportare la chiave nella sua posizione
originaria girandola in senso antiora-
rio, sfilarla e chiudere il coperchietto
della serratura.
NOTANon si può chiudere il tappo serbatoio car-
burante senza la chiave nella serratura.
Inoltre è impossibile estrarre la chiave se il
tappo non è serrato e chiuso a chiave cor-
rettamente.
AVVERTENZA
HWA11091
Verificare che il tappo serbatoio carbu-
rante sia chiuso correttamente dopo il ri-
fornimento di carburante. Le perdite di
carburante costituiscono un rischio
d’incendio.
HAU13221
Carburante Accertarsi che il serbatoio contenga una
quantità sufficiente di benzina.
AVVERTENZA
HWA10881
La benzina ed i vapori di benzina sono
estremamente infiammabili. Per evitare
incendi ed esplosioni e ridurre il rischio
di infortuni durante il rifornimento, os-
servare queste istruzioni.1. Prima di effettuare il rifornimento, spe-gnere il motore ed accertarsi che nes-
suno sia seduto sul veicolo. Non
effettuare mai il rifornimento mentre si
fuma, o ci si trova nelle vicinanze di
scintille, fiamme libere, o altre fonti di
accensione, come le fiamme pilota di
scaldaacqua e di asciugabiancheria.
2. Non riempire troppo il serbatoio carbu- rante. Quando si effettua il rifornimen-
to, accertarsi di inserire l’ugello della
pompa nel foro riempimento serbatoio
carburante. Smettere di riempire
quando il carburante raggiunge il fon-
do del bocchettone riempimento. Con-
siderando che il carburante si espande
quando si riscalda, il calore del motore
o del sole potrebbe fare traboccare il
carburante dal serbatoio carburante.
1. Sbloccare.
2. Coperchietto della serratura tappo serbatoio carburante
2
1
U23PH3H0.book Page 22 Monday, July 16, 2012 3:29 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-23
3
3. Asciugare immediatamente con unostraccio l’eventuale carburante versa-
to. ATTENZIONE: Pulire subito con
uno straccio pulito, asciutto e soffi-
ce l’eventuale carburante versato,
in quanto può deteriorare le superfi-
ci verniciate o di plastica.
[HCA10071]
4. Accertarsi di aver chiuso saldamente il tappo serbatoio carburante.
AVVERTENZA
HWA15151
La benzina è velenosa e può provocare
infortuni o il decesso. Maneggiare con
cautela la benzina. Non aspirare mai la
benzina con la bocca. In caso di inge-
stione di benzina o di inspirazione di
grandi quantità di vapori di benzina, o se
la benzina viene a contatto degli occhi, contattare immediatamente un medico.
Se si versa benzina sulla pelle, lavare
con acqua e sapone. Se si versa benzina
sugli abiti, cambiarli.
HAU49461
ATTENZIONE
HCA11400
Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe danneggiamenti gravi sia alle
parti interne del motore, come le valvole
ed i segmenti, sia all’impianto di scarico.Il vostro motore Yamaha è stato progettato
per l’utilizzo di benzina super senza piombo
con un numero di ottano controllato di 95 o
più. Se si verifica il battito in testa, utilizzare
benzina di marca diversa. L’uso di carbu-
rante senza piombo prolunga la durata delle
candele e riduce i costi di manutenzione.
HAU51150
Tubetto sfiato e tubo di troppo-
pieno del serbatoio carburante Prima di utilizzare il motociclo:●
Verificare il collegamento di ciascun
tubo.
●
Verificare la presenza di fessure o
danneggiamenti su ciascun tubo, e so-
stituire se danneggiato.
●
Controllare che l’estremità di ciascun
tubo non sia ostruita, e pulire se ne-
cessario.
●
Controllare che l’estremità di ciascun
tubo sia posizionata fuori dalla carena-
tura.

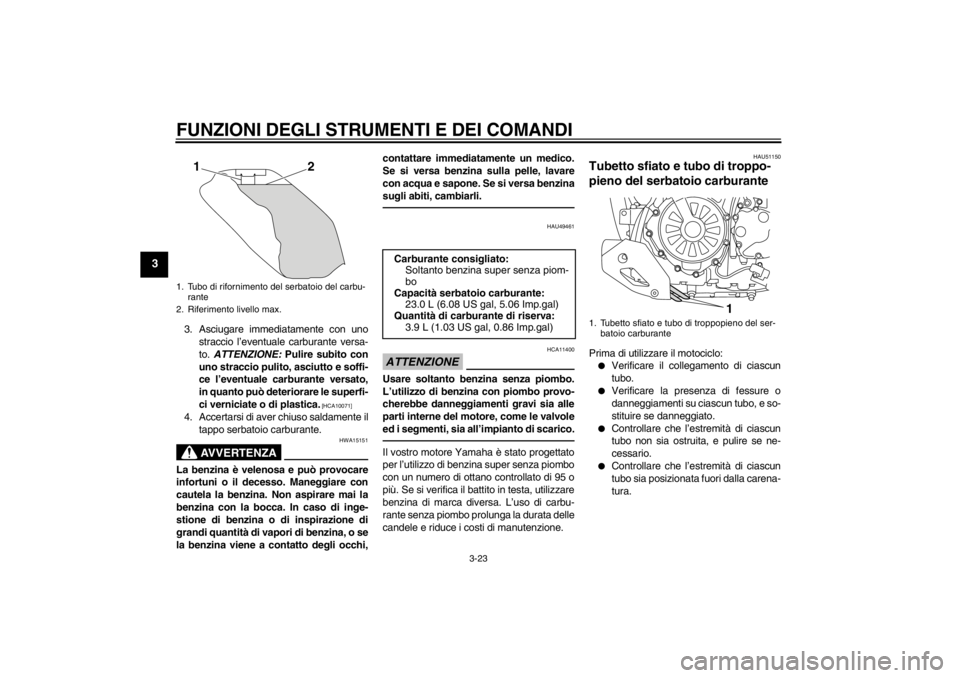

1. Tubo di rifornimento del serbatoio del carbu-
rante
2. Riferimento livello max.
2
1
Carburante consigliato: Soltanto benzina super senza piom-
bo
Capacità serbatoio carburante: 23.0 L (6.08 US gal, 5.06 Imp.gal)
Quantità di carburante di riserva: 3.9 L (1.03 US gal, 0.86 Imp.gal)
1. Tubetto sfiato e tubo di troppopieno del ser-
batoio carburante
1
U23PH3H0.book Page 23 Monday, July 16, 2012 3:29 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-24
3

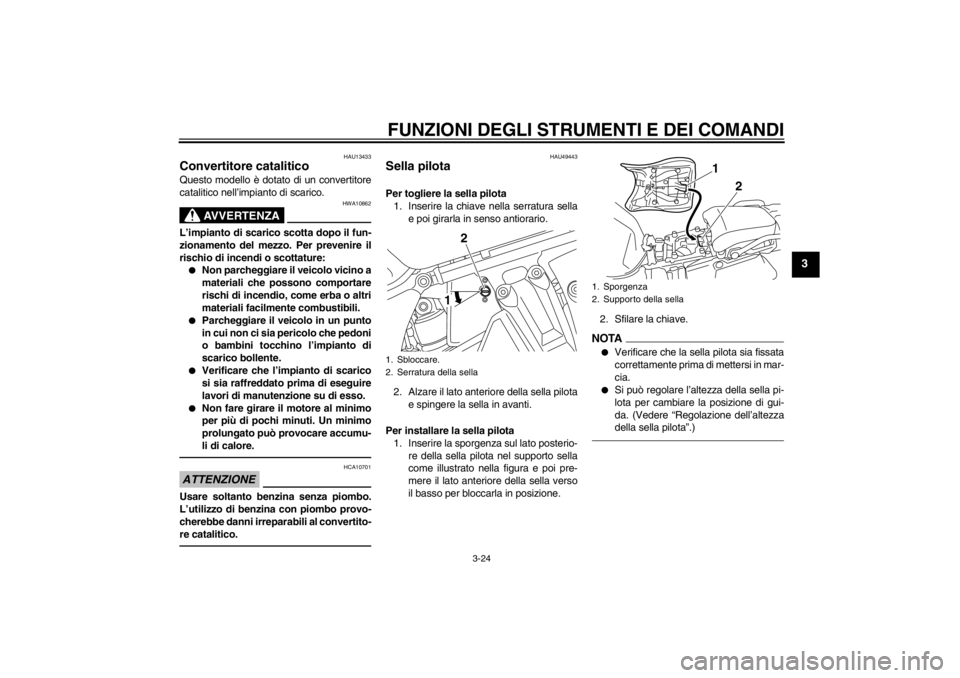

HAU13433
Convertitore catalitico Questo modello è dotato di un convertitore
catalitico nell’impianto di scarico.
AVVERTENZA
HWA10862
L’impianto di scarico scotta dopo il fun-
zionamento del mezzo. Per prevenire il
rischio di incendi o scottature:●
Non parcheggiare il veicolo vicino a
materiali che possono comportare
rischi di incendio, come erba o altri
materiali facilmente combustibili.
●
Parcheggiare il veicolo in un punto
in cui non ci sia pericolo che pedoni
o bambini tocchino l’impianto di
scarico bollente.
●
Verificare che l’impianto di scarico
si sia raffreddato prima di eseguire
lavori di manutenzione su di esso.
●
Non fare girare il motore al minimo
per più di pochi minuti. Un minimo
prolungato può provocare accumu-
li di calore.
ATTENZIONE
HCA10701
Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe danni irreparabili al convertito-
re catalitico.
HAU49443
Sella pilota Per togliere la sella pilota1. Inserire la chiave nella serratura sella e poi girarla in senso antiorario.
2. Alzare il lato anteriore della sella pilota e spingere la sella in avanti.
Per installare la sella pilota 1. Inserire la sporgenza sul lato posterio- re della sella pilota nel supporto sella
come illustrato nella figura e poi pre-
mere il lato anteriore della sella verso
il basso per bloccarla in posizione. 2. Sfilare la chiave.
NOTA●
Verificare che la sella pilota sia fissata
correttamente prima di mettersi in mar-
cia.
●
Si può regolare l’altezza della sella pi-
lota per cambiare la posizione di gui-
da. (Vedere “Regolazione dell’altezza
della sella pilota”.)
1. Sbloccare.
2. Serratura della sella
2
1
1. Sporgenza
2. Supporto della sella
1
2
U23PH3H0.book Page 24 Monday, July 16, 2012 3:29 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-25
3

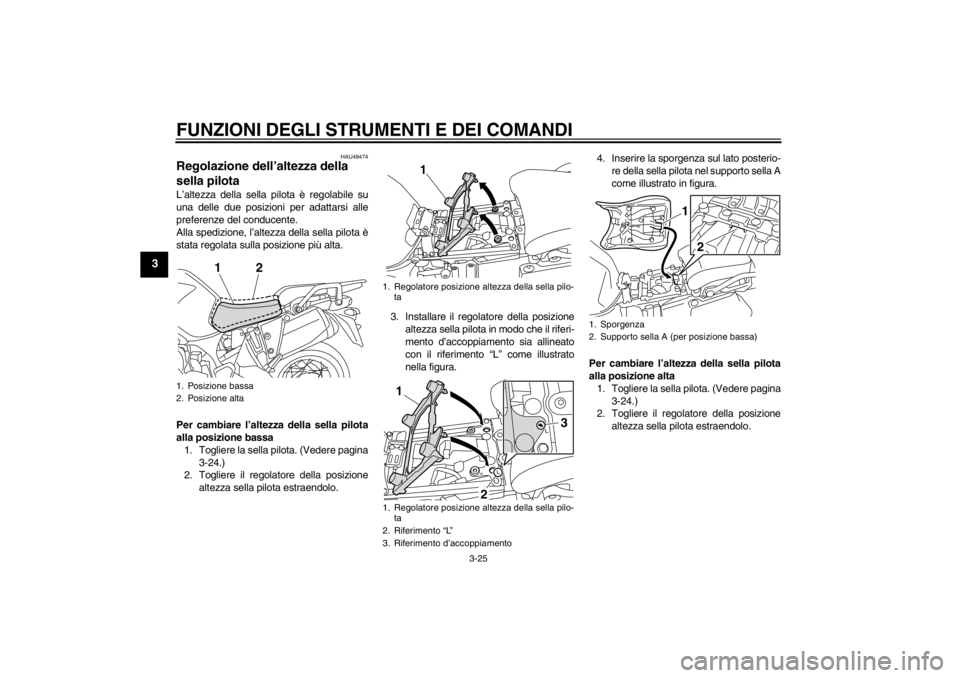

HAU49474
Regolazione dell’altezza della
sella pilota L’altezza della sella pilota è regolabile su
una delle due posizioni per adattarsi alle
preferenze del conducente.
Alla spedizione, l’altezza della sella pilota è
stata regolata sulla posizione più alta.
Per cambiare l’altezza della sella pilota
alla posizione bassa1. Togliere la sella pilota. (Vedere pagina 3-24.)
2. Togliere il regolatore della posizione
altezza sella pilota estraendolo. 3. Installare il regolatore della posizione
altezza sella pilota in modo che il riferi-
mento d’accoppiamento sia allineato
con il riferimento “L” come illustrato
nella figura. 4. Inserire la sporgenza sul lato posterio-
re della sella pilota nel supporto sella A
come illustrato in figura.
Per cambiare l’altezza della sella pilota
alla posizione alta 1. Togliere la sella pilota. (Vedere pagina 3-24.)
2. Togliere il regolatore della posizione
altezza sella pilota estraendolo.1. Posizione bassa
2. Posizione alta
1
2
1. Regolatore posizione altezza della sella pilo-ta
1. Regolatore posizione altezza della sella pilo- ta
2. Riferimento “L”
3. Riferimento d’accoppiamento
1
3
2
1
1. Sporgenza
2. Supporto sella A (per posizione bassa)
1
2
U23PH3H0.book Page 25 Monday, July 16, 2012 3:29 PM
