2013 YAMAHA XMAX 125 Manuale de Empleo (in Spanish)

ESPECIFICACIONES
8-3
8
Sistema eléctrico:Sistema de encendido:
TCI
Sistema estándar:
Magneto CABatería:Modelo:
GTX9-BS
Voltaje, capacidad:
12 V, 8.0 AhFaro delantero:Tipo de bombilla:
Bombilla halógenaVoltaje, potencia de la bombilla ×
cantidad:Faro de luz de cruce:
12 V, 55.0 W × 1
Faro de luz de carretera:
12 V, 55.0 W × 1
Luz de freno y posterior:
12 V, 5.0 W/21.0 W × 2
Luz de intermitencia delantera:
12 V, 10.0 W × 2
Luz de intermitencia trasera:
12 V, 10.0 W × 2
Luz auxiliar:
12 V, 5.0 W × 2
Luz de la matrícula:
12 V, 5.0 W × 1
Luz de instrumentos:
12 V, 2.0 W × 3
Luz indicadora de luz de carretera:
12 V, 1.4 W × 1Luz indicadora de intermitencia:
12 V, 1.4 W × 2
Luz de aviso de avería en el motor:
12 V, 1.4 W x 1
Luz de aviso del sistema ABS:
YP125RA 12 V, 1.4 W × 1
Luz indicadora del sistema inmovilizador:
LED
Fusibles:Fusible principal:
30.0 A
Fusible del faro:
15.0 A
Fusible del sistema de intermitencia:
10.0 A
Fusible de encendido:
10.0 A
Fusible del ventilador del radiador:
7.5 A
Fusible de la luz de aviso de peligro:
10.0 A
Fusible de la ECU:
5.0 A
Fusible de la unidad de control del sistema
ABS:
YP125RA 5.0 A
Fusible del motor del sistema ABS:
YP125RA 30.0 A
Fusible de repuesto:
5.0 A
U2ABS2S0.book Page 3 Thursday, August 30, 2012 2:31 PM

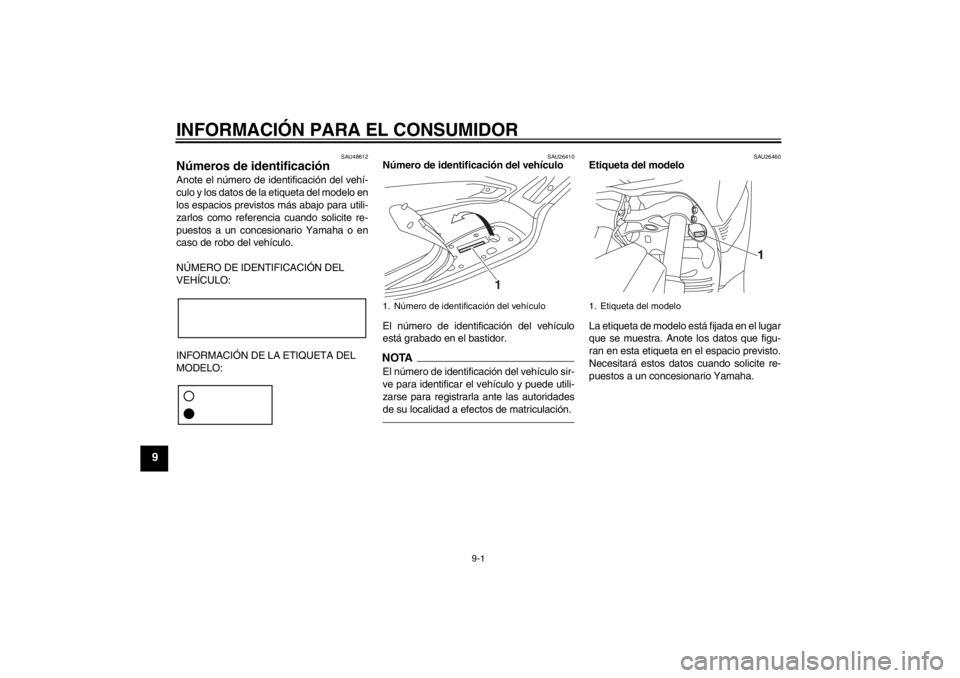

INFORMACIÓN PARA EL CONSUMIDOR
9-1
9
SAU48612
Números de identificación Anote el número de identificación del vehí-
culo y los datos de la etiqueta del modelo en
los espacios previstos más abajo para utili-
zarlos como referencia cuando solicite re-
puestos a un concesionario Yamaha o en
caso de robo del vehículo.
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26410
Número de identificación del vehículo
El número de identificación del vehículo
está grabado en el bastidor.NOTAEl número de identificación del vehículo sir-
ve para identificar el vehículo y puede utili-
zarse para registrarla ante las autoridades
de su localidad a efectos de matriculación.
SAU26460
Etiqueta del modelo
La etiqueta de modelo está fijada en el lugar
que se muestra. Anote los datos que figu-
ran en esta etiqueta en el espacio previsto.
Necesitará estos datos cuando solicite re-
puestos a un concesionario Yamaha.
1. Número de identificación del vehículo
1
1. Etiqueta del modelo
U2ABS2S0.book Page 1 Thursday, August 30, 2012 2:31 PM

INDEX
AABS (modelos con ABS) ...................... 3-12
Aceite de la transmisión final ................ 6-13
Aceite de motor .................................... 6-10
Aceleración y desaceleración ................. 5-3
Alarma antirrobo (opcional) .................. 3-10
Almacenamiento ..................................... 7-3
Arranque del motor ................................. 5-1
Asiento.................................................. 3-16
Aspectos de seguridad en la
conducción ........................................... 1-5BBatería .................................................. 6-27
Baúl trasero .......................................... 3-18
Bombilla de la luz de freno/piloto
trasero o un intermitente trasero,
cambio ................................................ 6-31
Bombilla del faro, cambio ..................... 6-30
Bombilla del intermitente (delantero),
cambio ................................................ 6-31
Bombilla de una luz de posición,
cambio ................................................ 6-33
Bujía, comprobación ............................... 6-9CCaballete central y caballete lateral,
comprobación y engrase .................... 6-25
Caballete lateral.................................... 3-20
Cables, comprobación y engrase ......... 6-24
Carenado y panel, desmontaje y
montaje................................................. 6-8
Catalizador ........................................... 3-15
Cojinetes de las ruedas,
comprobación ..................................... 6-27
Color mate, precaución .......................... 7-1Compartimentos portaobjetos ............... 3-17
Conjuntos amortiguadores, ajuste ........ 3-19
Conmutador de la luz de cruce/
carretera.............................................. 3-11
Consumo de gasolina, consejos para
reducirlo ................................................ 5-4
Cuadros de identificación de averías .... 6-35
Cuidados ................................................. 7-1
DDirección, comprobación....................... 6-27EEspecificaciones ..................................... 8-1
Estacionamiento...................................... 5-5
Etiqueta del modelo ................................ 9-1FFiltro de aire y filtro de aire de la caja
de la correa trapezoidal ...................... 6-16
Frenada ................................................... 5-3
Fusibles, cambio ...................................6-29GGasolina ................................................3-14HHolgura de la válvula.............................6-18
Horquilla delantera, comprobación ....... 6-26IIdentificación de averías ....................... 6-33
Información relativa a la seguridad ......... 1-1
Inicio de la marcha .................................. 5-2
Interruptor de arranque ......................... 3-11
Interruptor de intermitencia ................... 3-11
Interruptor de la bocina ......................... 3-11
Interruptor de luces de emergencia ...... 3-11
Interruptor de ráfagas............................ 3-11
Interruptores del manillar ...................... 3-10Interruptor principal/Bloqueo de la
dirección ............................................... 3-2
JJuego de herramientas ........................... 6-2
Juego libre de las manetas de freno
delantero y trasero, comprobación ..... 6-21
Juego libre del puño del acelerador,
ajuste .................................................. 6-17LLíquido de freno, comprobación ........... 6-22
Líquido de frenos, cambio .................... 6-24
Líquido refrigerante............................... 6-14
Luces indicadoras de intermitencia ........ 3-3
Luz de aviso de avería del motor............ 3-4
Luz de aviso del ABS (modelos con
ABS) ..................................................... 3-4
Luz de la matrícula ............................... 6-33
Luz indicadora del sistema
inmovilizador......................................... 3-4MManeta del freno, delantero .................. 3-11
Maneta del freno, trasero...................... 3-12
Manetas de freno, engrase ................... 6-25
Mantenimiento, sistema de control de
emisiones ............................................. 6-3
Mantenimiento y engrase, periódicos ..... 6-4NNeumáticos ........................................... 6-18
Número de identificación del vehículo .... 9-1
Números de identificación ...................... 9-1PPastillas de freno delantero y trasero,
comprobación ..................................... 6-21
U2ABS2S0.book Page 1 Thursday, August 30, 2012 2:31 PM

INDEXPuño del acelerador y cable,
comprobación y engrase .................... 6-24RRodaje del motor..................................... 5-4
Ruedas.................................................. 6-20SSistema de corte del circuito de
encendido ........................................... 3-20
Sistema inmovilizador ............................. 3-1
Situación de las piezas ........................... 2-1
Soporte de sujeción .............................. 3-16TTacómetro ............................................... 3-5
Tapón del depósito de gasolina ............ 3-13
Testigo de luces de carretera ................. 3-3
Testigos y luces de advertencia.............. 3-3
Toma de corriente continua .................. 3-22VVelocímetro ............................................. 3-5
Visor multifunción.................................... 3-6
U2ABS2S0.book Page 2 Thursday, August 30, 2012 2:31 PM

U2ABS2S0.book Page 3 Thursday, August 30, 2012 2:31 PM

PRINTED IN FRANCE2012.09 (S)
DIC183
MBK IndustrieZ.I. de Rouvroy 02100 Saint Quentin
