Mise en place du cache
Remettre le cache en place. Cache B
Dépose du cache
1. Déposer le cache A.

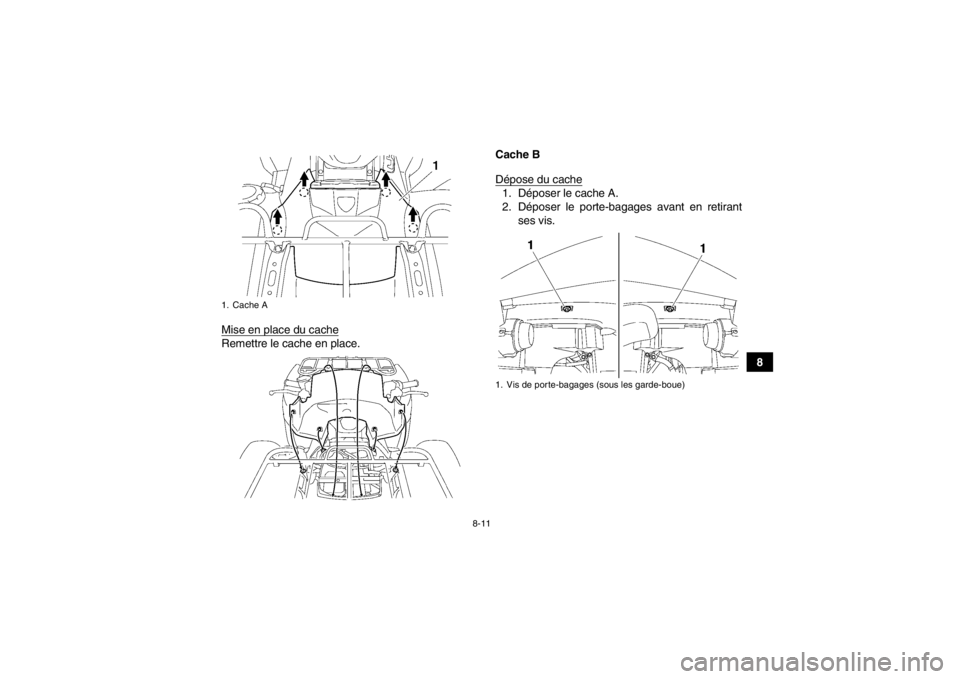

2. Déposer le porte-bagages avant en retirant
ses vis.
1. Cache A
1. Vis de porte-bagages (sous les garde-boue)
U1HS61F0.book Page 11 Thursday, May 24, 2012 8:34 AM

8-12
83. Déposer les supports de porte-bagages avant
en retirant les vis.
4. Retirer les rivets démontables, puis tirer le ca-che vers le haut afin de le déposer.
1. Porte-bagages avant
2. Vis de porte-bagages (haut)
1. Support de porte-bagages avant
1. Vis de support de porte-bagages avant
U1HS61F0.book Page 12 Thursday, May 24, 2012 8:34 AM

8-13
8
Mise en place du cache
1. Remettre le cache à sa place, puis reposer les
rivets démontables. 2. Remonter les supports de porte-bagages
avant et ses vis, puis serrer ces dernières au
couple spécifié.
3. Remonter le porte-bagages avant et ses vis, puis serrer ces dernières à leur couple spéci-
fique.1. Cache B
2. Rivet démontable
Couple de serrage :Vis de support de porte-bagages avant :34 Nm (3.4 m·kgf, 25 ft·lbf)
U1HS61F0.book Page 13 Thursday, May 24, 2012 8:34 AM

8-14
84. Reposer le cache A.
Cache C
Dépose du cache
1. Déposer la selle. (Voir page 4-20.)
2. Retirer les vis à serrage rapide et tirer le cache vers le haut afin de le déposer. Mise en place du cache
1. Remettre le cache à sa place, puis monter les
vis à serrage rapide.
Couples de serrage :
Vis de porte-bagages (haut) :34 Nm (3.4 m·kgf, 25 ft·lbf)
Vis de porte-bagages (sous les garde-
boue) : 7 Nm (0.7 m·kgf, 5.1 ft·lbf)1. Cache C
2. Vis à serrage rapide
U1HS61F0.book Page 14 Thursday, May 24, 2012 8:34 AM

8-15
8
2. Remettre la selle en place.
Caches D et E
Dépose d’un cache
1. Retirer les caches A et C.

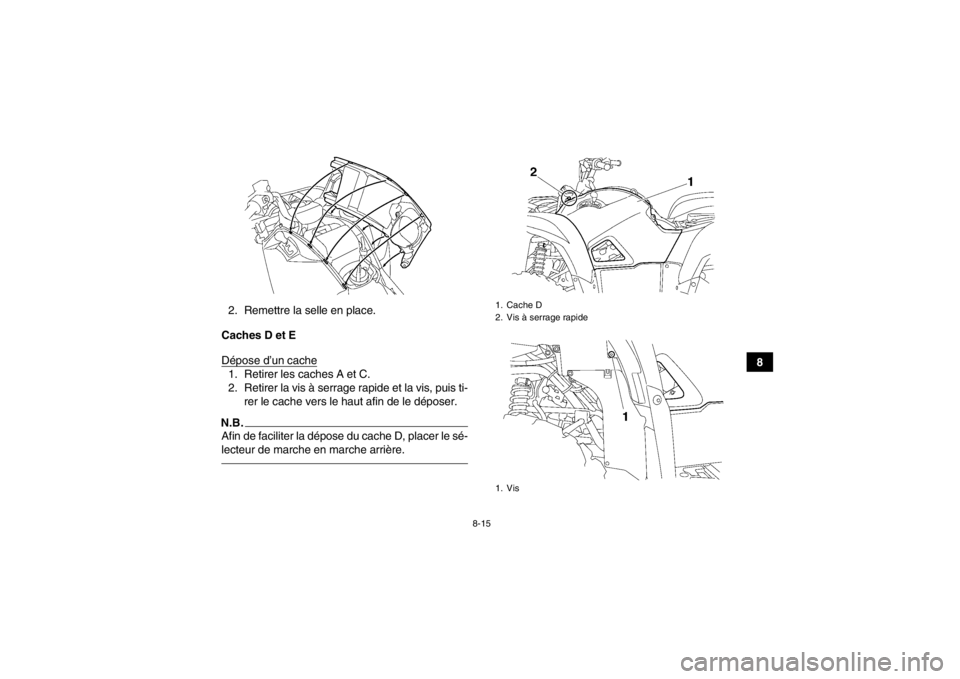

2. Retirer la vis à serrage rapide et la vis, puis ti- rer le cache vers le haut afin de le déposer.N.B.Afin de faciliter la dépose du cache D, placer le sé-
lecteur de marche en marche arrière.
1. Cache D
2. Vis à serrage rapide
1. Vis
U1HS61F0.book Page 15 Thursday, May 24, 2012 8:34 AM

8-16
8Mise en place d’un cache
1. Remettre le cache en place, puis reposer la
vis et la vis à serrage rapide.
2. Installer les caches A et C.
1. Cache E
2. Vis à serrage rapide
1. VisU1HS61F0.book Page 16 Thursday, May 24, 2012 8:34 AM

8-17
8
Caches F et G
Dépose d’un cache
1. Déposer les vis du cache, la vis du marche-
pied et l’écrou du marche-pied.
2. Tirer le cache vers le bas tout en enfonçant la saillie.
Mise en place d’un cache
1. Remettre le cache en place.

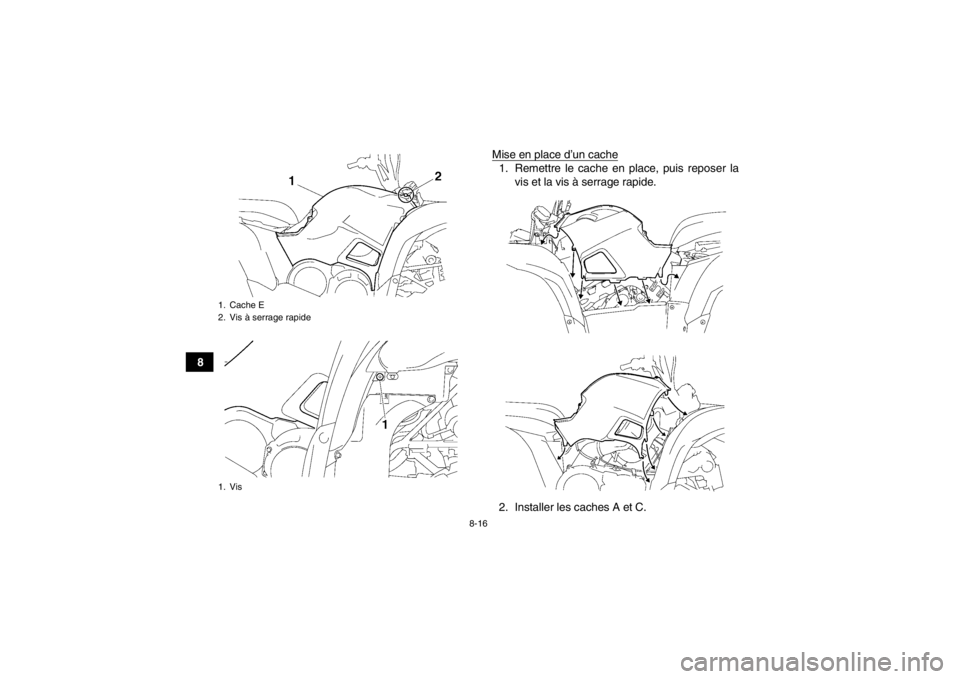

1. Cache F
2. Écrou du marche-pied
3. Vis de marche-pied
4. Vis de cache
5. Patte de fixation
1. Cache G
2. Écrou du marche-pied
3. Vis de marche-pied
4. Vis de cache
5. Patte de fixation
U1HS61F0.book Page 17 Thursday, May 24, 2012 8:34 AM

8-18

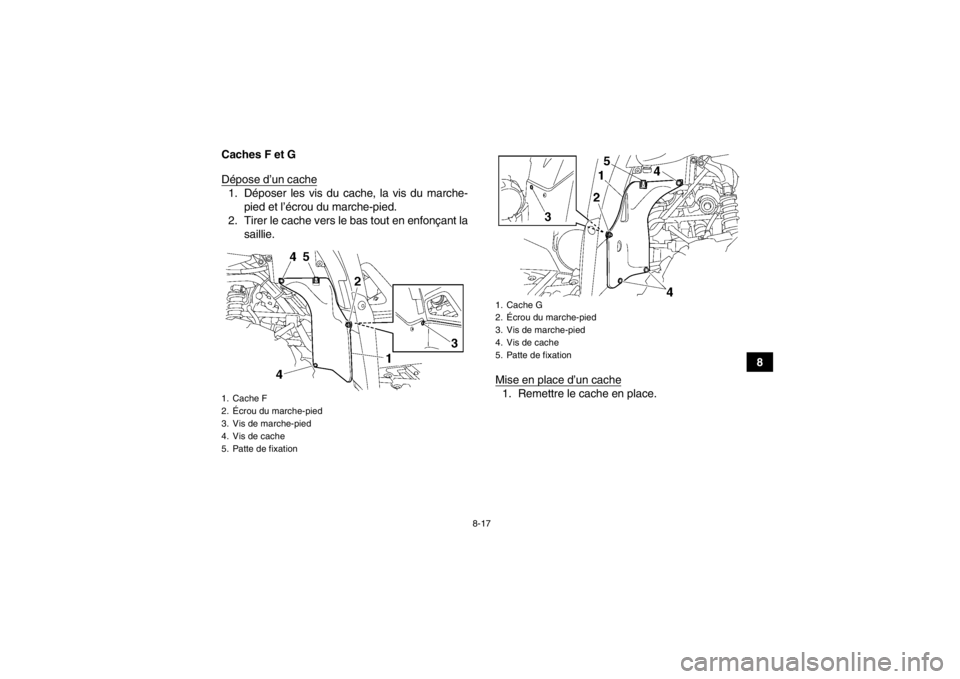

82. Remettre les vis et l’écrou en place, puis lesserrer à leur couple spécifique. Cache H
Dépose du cache
1. Déposer la selle. (Voir page 4-20.)
2. Déposer le porte-bagages arrière après avoir
retiré ses vis.Couples de serrage :Vis de cache :4.0 Nm (0.40 m·kgf, 2.9 ft·lbf)
Écrou du marche-pied : 4.0 Nm (0.40 m·kgf, 2.9 ft·lbf)1. Vis de porte-bagages (sous les garde-boue)
