8-27
8
11. Remplir de la quantité spécifiée d’huile moteur
recommandée, puis insérer la jauge complè-
tement dans l’orifice de remplissage d’huile.
N.B.Bien veiller à essuyer toute coulure d’huile après
que le moteur et le circuit d’échappement ont re-
froidi.ATTENTIONFCB00300●Ne pas mélanger d’additif chimique à l’huile
afin d’éviter tout patinage de l’embrayage,
car l’huile moteur lubrifie également l’em-
brayage. Ne pas utiliser des huiles de grade
diesel “CD” ni des huiles de grade supérieur à celui spécifié. S’assurer également de ne
pas utiliser une huile portant la désignation
“ENERGY CONSERVING II” ou la même dé-
signation avec un chiffre plus élevé.
●S’assurer qu’aucune crasse ou objet ne pé-
nètre dans le carter moteur.12. Mettre le moteur en marche et contrôler pen-
dant quelques minutes s’il y a présence de fui-
tes d’huile en laissant tourner le moteur au ra-
lenti. En cas de fuite d’huile, couper
immédiatement le moteur et rechercher la
cause.
13. Couper le moteur, attendre au moins dix mi- nutes, puis vérifier le niveau d’huile et faire
l’appoint, si nécessaire.
14. Remettre le cache d’accès en place en le tour- nant dans le sens des aiguilles d’une montre.FBU27306Huile de couple conique arrière Il faut s’assurer avant chaque départ qu’il n’y a pas
de fuite d’huile au niveau du carter de couple coni-
que arrière. Si une fuite est détectée, faire vérifier
le VTT par un concessionnaire Yamaha. Il faut en
outre procéder à la vérification du niveau et au
Huile recommandée :
Voir page 10-1.
Quantité d’huile : Sans remplacement de la cartouche du filtre
à huile :2.00 L (2.11 US qt, 1.76 Imp.qt)
Avec remplacement de la cartouche du filtre
à huile : 2.10 L (2.22 US qt, 1.85 Imp.qt)
U1HS61F0.book Page 27 Thursday, May 24, 2012 8:34 AM

8-28
8changement de l’huile de couple conique arrière
aux fréquences spécifiées dans le tableau des en-
tretiens et graissages périodiques.
Contrôle du niveau de l’huile de couple coni-
que arrière
1. Placer le VTT sur une surface de niveau.
2. Retirer la vis et son joint de l’orifice de contrôle du niveau d’huile, puis vérifier le niveau
d’huile dans le carter de couple conique. Le
niveau d’huile doit atteindre le bord de l’orifice
de contrôle.
3. Si l’huile n’atteint pas le bord de l’orifice decontrôle, retirer le bouchon de remplissage de
l’huile du couple conique arrière et son joint,
puis ajouter la quantité nécessaire d’huile du
type recommandé jusqu’au niveau spécifié.

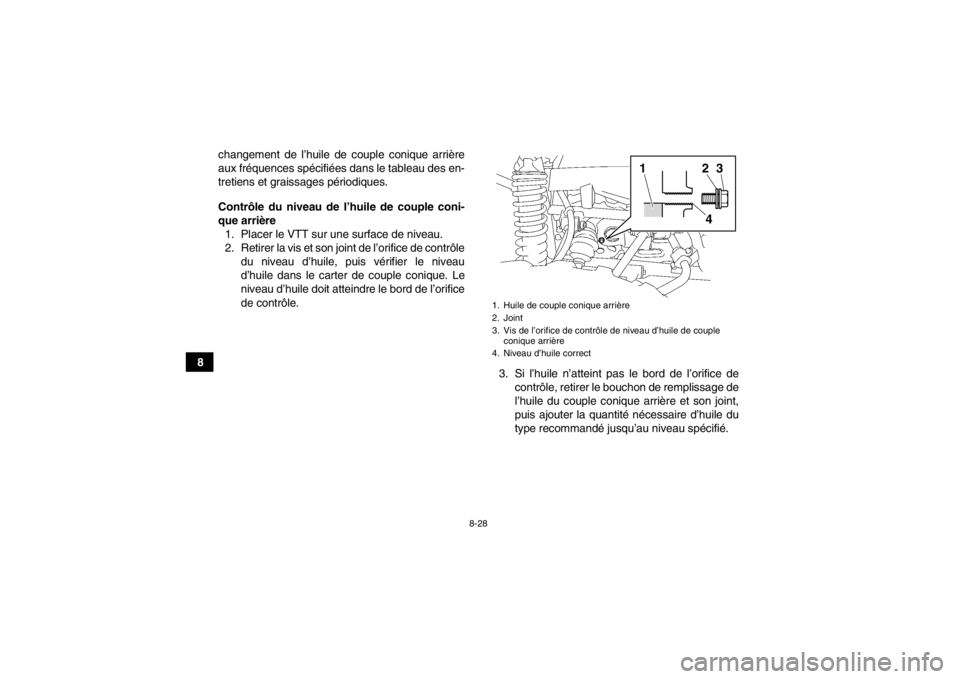

1. Huile de couple conique arrière
2. Joint
3. Vis de l’orifice de contrôle de niveau d’huile de couple conique arrière
4. Niveau d’huile correct
1
243
U1HS61F0.book Page 28 Thursday, May 24, 2012 8:34 AM

8-29
8
4. Contrôler l’état des joints et les remplacer s’ils
sont abîmés.
5. Remonter la vis de l’orifice de contrôle du ni- veau d’huile, le bouchon de remplissage
d’huile et leur joint, puis serrer la vis et le bou-
chon à leur couple de serrage spécifique. Changement de l’huile de couple conique ar-
rière
1. Placer le VTT sur une surface de niveau.
2. Placer un bac à vidange sous le carter de cou- ple conique arrière afin d’y recueillir l’huile
usagée.
3. Retirer le bouchon de remplissage, la vis de l’orifice de contrôle du niveau, la vis de vi-
dange et leur joint afin de vidanger l’huile du
carter de couple conique.

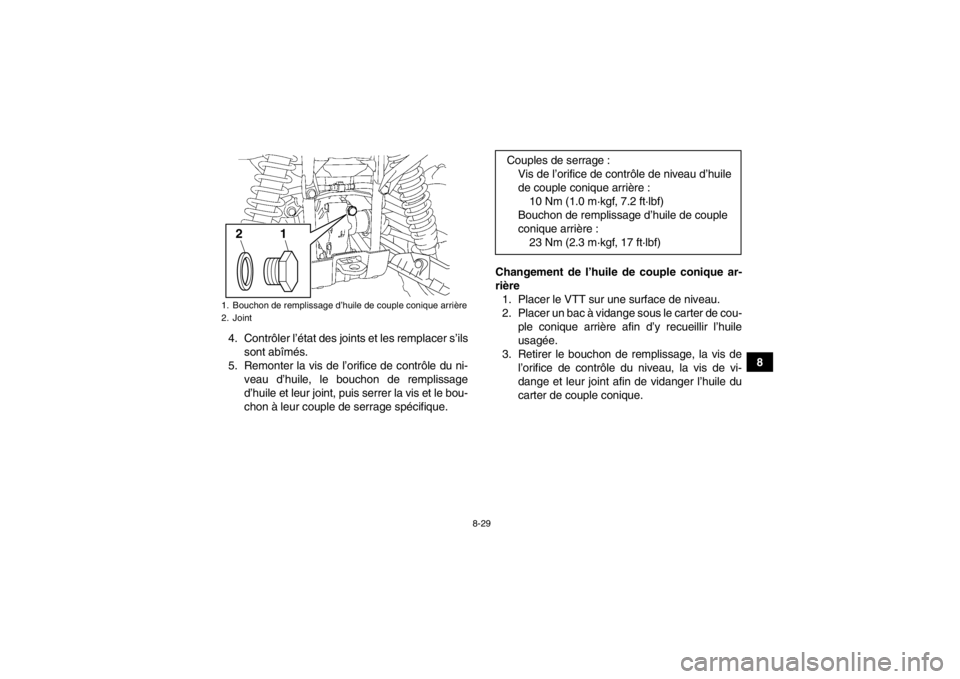

1. Bouchon de remplissage d’huile de couple conique arrière
2. Joint
1
2
Couples de serrage :Vis de l’orifice de contrôle de niveau d’huile
de couple conique arrière :10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Bouchon de remplissage d’huile de couple
conique arrière : 23 Nm (2.3 m·kgf, 17 ft·lbf)
U1HS61F0.book Page 29 Thursday, May 24, 2012 8:34 AM

8-30
84. Monter la vis de vidange et son joint neuf, puis
serrer la vis au couple de serrage spécifié.
5. Remplir avec de l’huile de couple conique ar- rière du type spécifié jusqu’au bord de l’orifice
de contrôle, comme illustré. ATTENTION : Ne
pas laisser pénétrer de corps étrangers
dans le carter de couple conique.
[FCB00421]
6. Contrôler l’état du joint de la vis de contrôle du niveau et le joint du bouchon de remplissage
et les remplacer s’ils sont abîmés.

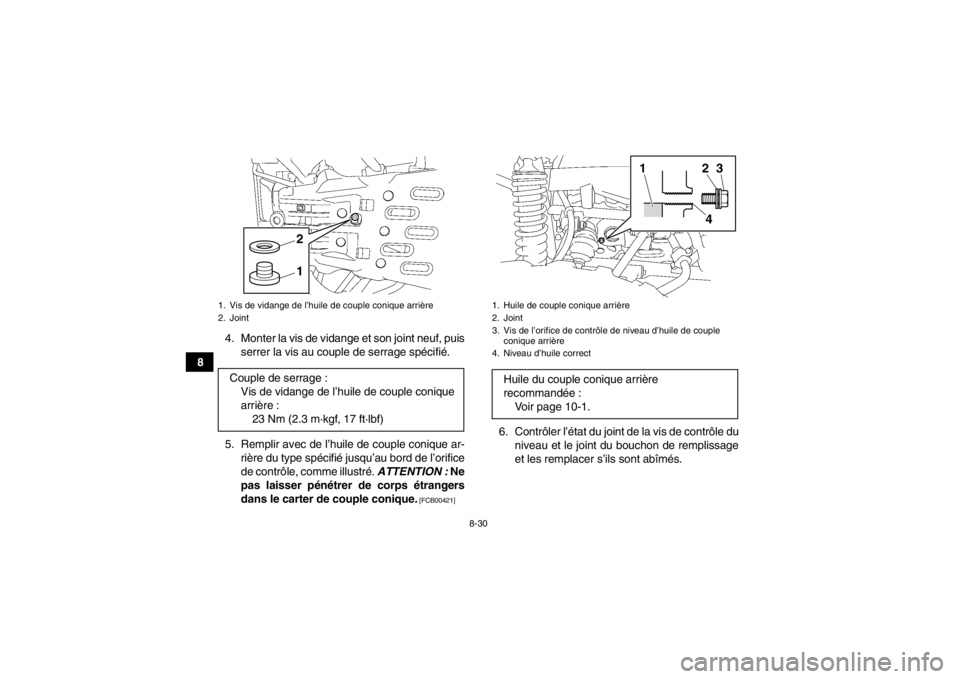

1. Vis de vidange de l’huile de couple conique arrière
2. JointCouple de serrage :Vis de vidange de l’huile de couple conique
arrière :23 Nm (2.3 m·kgf, 17 ft·lbf)
12
1. Huile de couple conique arrière
2. Joint
3. Vis de l’orifice de contrôle de niveau d’huile de couple conique arrière
4. Niveau d’huile correctHuile du couple conique arrière
recommandée : Voir page 10-1.
1
243
U1HS61F0.book Page 30 Thursday, May 24, 2012 8:34 AM

8-31
8
7. Remonter la vis de l’orifice de contrôle du ni-
veau d’huile, le bouchon de remplissage
d’huile et leur joint, puis serrer la vis et le bou-
chon à leur couple de serrage spécifique.
8. S’assurer que le carter de couple conique ar- rière ne fuit pas. Si une fuite d’huile est détec-
tée, il faut en rechercher la cause.
FBU23426Huile de différentiel Il faut s’assurer avant chaque départ qu’il n’y a pas
de fuite d’huile au niveau du boîtier de différentiel.
Si une fuite est détectée, faire vérifier le VTT par un
concessionnaire Yamaha. Il faut en outre procéder
à la vérification du niveau et au changement de
l’huile de différentiel aux fréquences spécifiées
dans le tableau des entretiens et graissages pério-
diques. Contrôle du niveau de l’huile de différentiel
1. Placer le VTT sur une surface de niveau.
2. Retirer le bouchon de remplissage de l’huile de différentiel et son joint, puis vérifier le ni-
veau d’huile dans le boîtier de différentiel.
L’huile doit arriver jusqu’au bord de l’orifice de
remplissage.
3. Si l’huile n’atteint pas le bord de l’orifice de remplissage, ajouter la quantité nécessaire
d’huile du type recommandé jusqu’au niveau
spécifié.
Couples de serrage :
Vis de l’orifice de contrôle de niveau d’huile
de couple conique arrière :10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Bouchon de remplissage d’huile de couple
conique arrière : 23 Nm (2.3 m·kgf, 17 ft·lbf)

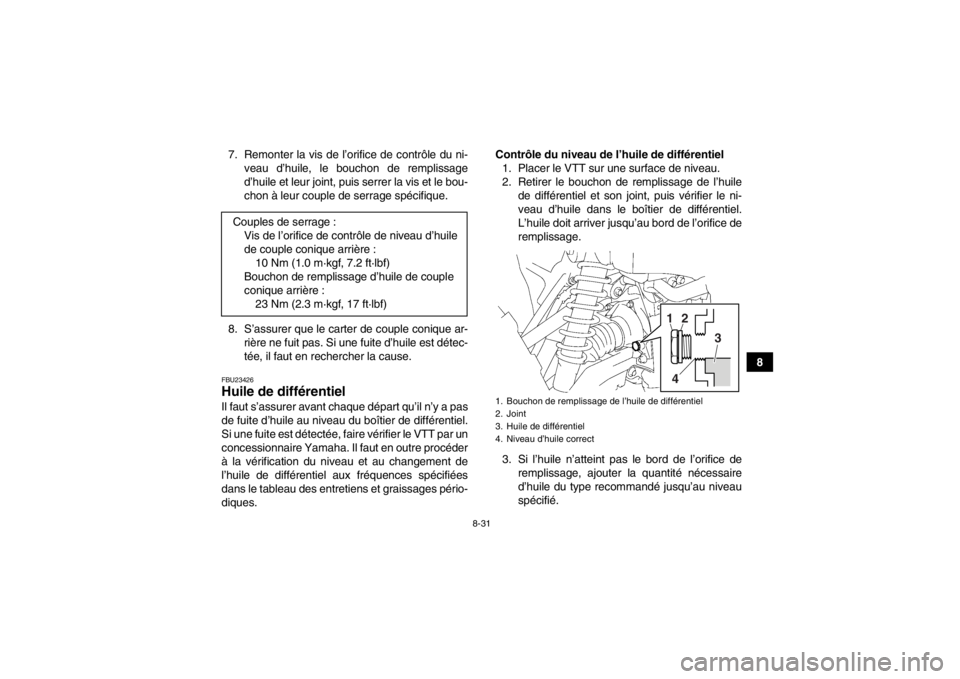

1. Bouchon de remplissage de l’huile de différentiel
2. Joint
3. Huile de différentiel
4. Niveau d’huile correct
1
2
3
4
U1HS61F0.book Page 31 Thursday, May 24, 2012 8:34 AM

8-32
84. Contrôler l’état du joint et le remplacer s’il est
abîmé.
5. Remonter le bouchon de remplissage et son joint, puis serrer le bouchon au couple spéci-
fié.
Changement de l’huile de différentiel 1. Placer le VTT sur une surface de niveau.
2. Placer un bac à vidange sous le boîtier de dif- férentiel afin d’y recueillir l’huile usagée.
3. Retirer le bouchon de remplissage, la vis de vidange de l’huile de différentiel, ainsi que leur
joint, afin de vidanger l’huile du boîtier de dif-
férentiel. 4. Monter la vis de vidange et son joint neuf, puis
serrer la vis au couple de serrage spécifié.
5. Remplir avec de l’huile de différentiel du type spécifié jusqu’au bord de l’orifice de remplis-
sage, comme illustré. ATTENTION : Ne pas
laisser pénétrer de corps étrangers dans le
boîtier de différentiel.
[FCB00411]
Couple de serrage : Bouchon de remplissage de l’huile de
différentiel :23 Nm (2.3 m·kgf, 17 ft·lbf)
1. Vis de vidange de l’huile de différentiel
2. JointCouple de serrage :Vis de vidange de l’huile de différentiel :9.8 Nm (0.98 m·kgf, 7.1 ft·lbf)
12
U1HS61F0.book Page 32 Thursday, May 24, 2012 8:34 AM

8-33
8
6. Contrôler l’état du joint du bouchon de rem- plissage et le remplacer s’il est abîmé.
7. Remonter le bouchon de remplissage et son joint, puis serrer le bouchon au couple spéci-
fié. 8. S’assurer que le boîtier de différentiel ne fuit
pas. Si une fuite d’huile est détectée, il faut en
rechercher la cause.
FBU23470Liquide de refroidissement Il faut contrôler le niveau du liquide de refroidisse-
ment avant chaque départ. Il convient également
de changer le liquide de refroidissement aux fré-
quences spécifiées dans le tableau des entretiens
et graissages périodiques.FBU27126Contrôle du niveau du liquide de refroidisse-
ment1. Placer le VTT sur une surface de niveau.N.B.Le niveau du liquide de refroidissement doit être
vérifié le moteur froid, car il varie en fonction de la
température du moteur.
1. Bouchon de remplissage de l’huile de différentiel
2. Joint
3. Huile de différentiel
4. Niveau d’huile correctHuile de différentiel recommandée : Voir page 10-1.
1
2
3
4
Couple de serrage : Bouchon de remplissage de l’huile de
différentiel :23 Nm (2.3 m·kgf, 17 ft·lbf)
U1HS61F0.book Page 33 Thursday, May 24, 2012 8:34 AM

8-34
82. Contrôler le niveau du liquide de refroidisse-
ment dans le vase d’expansion.
N.B.Le niveau du liquide de refroidissement doit se si-
tuer entre les repères de niveau minimum et maxi-
mum.3. Si le niveau du liquide de refroidissement estinférieur ou égal au repère de niveau mini-
mum, retirer le cache D pour accéder au vase
d’expansion. (Voir page 8-10.) 4. Retirer le bouchon du vase d’expansion, ver-
ser du liquide de refroidissement ou de l’eau
distillée jusqu’au repère de niveau maximum,
puis remettre le bouchon du vase d’expansion
en place, et ensuite le cache. ATTENTION :
Si l’on ne peut se procurer du liquide de re-
froidissement, utiliser de l’eau distillée ou
de l’eau du robinet douce. Ne pas utiliser
d’eau dure ou salée, car cela est préjudi-
ciable au moteur. Si l’on a utilisé de l’eau
au lieu de liquide de refroidissement, il faut
la remplacer par du liquide de refroidisse-
ment dès que possible afin de protéger le
circuit de refroidissement du gel et de la
corrosion. Si on a ajouté de l’eau au liquide
de refroidissement, il convient de faire
contrôler le plus rapidement possible le
taux d’antigel par un concessionnaire
Yamaha, afin de rendre toutes ses proprié-
tés au liquide de refroidissement.
[FCB01011]

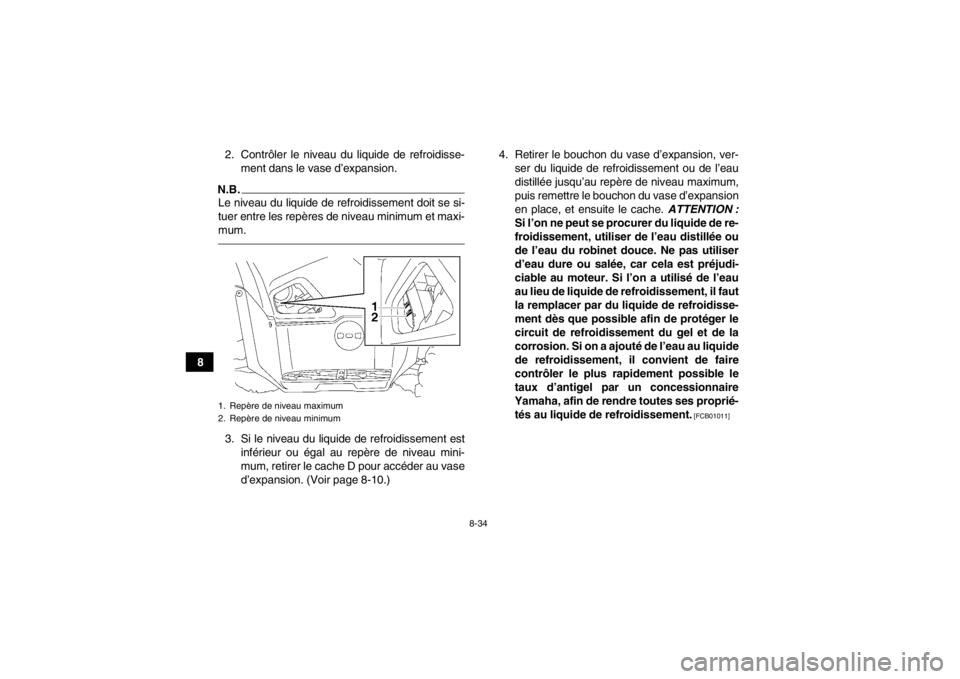

1. Repère de niveau maximum
2. Repère de niveau minimumU1HS61F0.book Page 34 Thursday, May 24, 2012 8:34 AM
