9-3
9
mises à la masse. (Cette technique per-
mettra de limiter la production d’étincelles
à l’étape suivante.)
d. Lancer le moteur à plusieurs reprises à l’aide du démarreur. (Ceci permet de ré-
partir l’huile sur la paroi du cylindre.)
e. Retirer le capuchon de la bougie, remonter cette dernière et monter ensuite le capu-
chon.
4. Lubrifier tous les câbles de commande ainsi que les articulations de tous les leviers et pé-
dales.
5. Vérifier et, si nécessaire, régler la pression de gonflage des pneus, puis surélever le VTT de
sorte que ses roues ne reposent pas sur le
sol. S’il n’est pas possible de surélever les
roues, les tourner quelque peu chaque mois
de sorte que l’humidité ne se concentre pas
en un point précis des pneus.
6. Recouvrir la sortie du pot d’échappement à l’aide d’un sachet en plastique afin d’éviter
toute infiltration d’eau.
7. Déposer la batterie et la recharger complète- ment. La conserver dans un endroit à l’abri de
l’humidité et la recharger une fois par mois.
Ne pas ranger la batterie dans un endroit ex- cessivement chaud ou froid (moins de 0 °C
(30 °F) ou plus de 30 °C (90 °F)). Pour plus
d’informations au sujet de l’entreposage de la
batterie, se reporter à la page 8-58.
N.B.Effectuer toutes les réparations nécessaires avant
de remiser le VTT.
U1HS61F0.book Page 3 Thursday, May 24, 2012 8:34 AM

10-1
10
FBU25961
CARACTÉRISTIQUES
Dimensions:Longueur hors-tout:2065 mm (81.3 in)
Largeur hors-tout: 1180 mm (46.5 in)
Hauteur hors-tout:
1240 mm (48.8 in)
Hauteur de la selle: 905 mm (35.6 in)
Empattement: 1250 mm (49.2 in)
Garde au sol:
275 mm (10.8 in)
Rayon de braquage minimal: 3200 mm (126 in)Poids:Avec huile et carburant:
294.0 kg (648 lb)Niveau sonore et vibratoire:Niveau sonore (77/311/CEE):YFM5FGD 79.0 dB(A)à2950 tr/mn
YFM5FGPAD 79.0 dB(A)à2950 tr/mn
YFM5FGPD 79.0 dB(A)à2950 tr/mn
YFM5FGPHD 79.0 dB(A)à2950 tr/mn
YFM5FGPLED 79.0 dB(A)à2950 tr/mn Vibrations au niveau de la selle (EN1032, ISO5008):
YFM5FGD 0.5 m/s² maximum
YFM5FGPAD 0.5 m/s² maximum
YFM5FGPD 0.5 m/s² maximum
YFM5FGPHD 0.5 m/s² maximum
YFM5FGPLED 0.5 m/s² maximum
Vibrations au niveau du guidon (EN1032, ISO5008):
YFM5FGD 2.5 m/s² maximum
YFM5FGPAD 2.5 m/s² maximum
YFM5FGPD 2.5 m/s² maximum
YFM5FGPHD 2.5 m/s² maximum
YFM5FGPLED 2.5 m/s² maximum
Moteur:Type de moteur:Refroidissement liquide, 4 temps, SACT
Disposition des cylindres: Monocylindre
Cylindrée:
558 cm³
Alésage × course:
92.0 × 84.0 mm (3.62 × 3.31 in)
Taux de compression: 9.30 : 1
Système de démarrage:
Démarreur électrique
Système de graissage: Carter humide
U1HS61F0.book Page 1 Thursday, May 24, 2012 8:34 AM

10-2
10
Huile de moteur:Marque recommandée:YAMALUBE
Type:
SAE 5W-30, 10W-30, 10W-40, 15W-40, 20W-40 ou 20W-
50
Classification d’huile moteur recommandée: API Service de type SG et au-delà/JASO MA
Quantité d’huile moteur:
Sans remplacement de la cartouche du filtre à huile:2.00 L (2.11 US qt, 1.76 Imp.qt)
Avec remplacement de la cartouche du filtre à huile:
2.10 L (2.22 US qt, 1.85 Imp.qt)Huile de couple conique arrière:Type:Huile pour engrenage hypoïde SAE 80 API GL-4 Quantité:
0.20 L (0.21 US qt, 0.18 Imp.qt)
Huile de différentiel:Type:
Huile pour engrenage hypoïde SAE 80 API GL-4
Quantité: 0.22 L (0.23 US qt, 0.19 Imp.qt)Système de refroidissement:Capacité du vase d’expansion (jusqu’au repère de niveau
maximum):0.24 L (0.25 US qt, 0.21 Imp.qt)
Capacité du radiateur (circuit compris):
1.99 L (2.10 US qt, 1.75 Imp.qt)Filtre à air:Élément du filtre à air:Élément de type humideCarburant:Carburant recommandé:YFM550FAPD Essence sans plomb exclusivement
YFM5FGD Essence ordinaire sans plomb exclusivement
YFM5FGPAD Essence ordinaire sans plomb
exclusivement
YFM5FGPD Essence ordinaire sans plomb
exclusivement
YFM5FGPHD Essence ordinaire sans plomb
exclusivement
YFM5FGPLED Essence ordinaire sans plomb
exclusivement
Capacité du réservoir: 20.0 L (5.28 US gal, 4.40 Imp.gal)
0 10 30 50 70 90 110 130 F
–20 –10 0 10 20 30 40 50 CSAE 5W-30
SAE 10W-30
SAE 10W-40
SAE 15W-40
SAE 20W-40SAE 20W-50
U1HS61F0.book Page 2 Thursday, May 24, 2012 8:34 AM

10-3
10
Quantité de la réserve:4.5 L (1.19 US gal, 0.99 Imp.gal)Injection de carburant:Boîtier d’injection:
Repère d’identification: 28P7 10Bougie(s):Fabricant/modèle:NGK/LMAR6A-9
Écartement des électrodes: 0.8–0.9 mm (0.031–0.035 in)Embrayage:Type d’embrayage:Humide, centrifuge automatiqueTransmission:Système de réduction primaire:
Courroie trapézoïdale
Système de réduction secondaire: Entraînement par arbre
Rapport de réduction secondaire: 41/21 × 24/18 × 33/9 (9.544)
Type de boîte de vitesses:
Automatique, courroie trapézoïdale
Commande: À la main gauche
Marche arrière: 23/14 × 28/23 (2.000)
Gamme basse:
31/16 (1.938)
Gamme haute: 31/27 (1.148)
Partie cycle:Type de cadre:Cadre en tube d’acier
Angle de chasse:
5.0 °
Chasse: 26.0 mm (1.02 in)Pneu avant:Type:
Sans chambre (Tubeless)
Taille: AT25 x 8-12
Fabricant/modèle: YFM550FAPD CHENG SHIN/C828
YFM5FGD MAXXIS/MU19
YFM5FGPAD MAXXIS/MU19
YFM5FGPD MAXXIS/MU19
YFM5FGPHD MAXXIS/MU19
YFM5FGPLED MAXXIS/MU19Pneu arrière:Type:Sans chambre (Tubeless)
Taille:
AT25 x 10-12
Fabricant/modèle: YFM550FAPD CHENG SHIN/C828
YFM5FGD MAXXIS/MU20
YFM5FGPAD MAXXIS/MU20
YFM5FGPD MAXXIS/MU20
YFM5FGPHD MAXXIS/MU20
YFM5FGPLED MAXXIS/MU20
U1HS61F0.book Page 3 Thursday, May 24, 2012 8:34 AM

10-4
10
Charge:Charge maximale:220.0 kg (485 lb)
(Poids total du pilote, du chargement, des accessoires et
de la flèche d’attelage)Pression de gonflage (contrôlée les pneus froids):Recommandation:Avant:35.0 kPa (0.350 kgf/cm², 5.0 psi)
Arrière: 30.0 kPa (0.300 kgf/cm², 4.4 psi)
Minimum:
Avant:32.0 kPa (0.320 kgf/cm², 4.6 psi)
Arrière:
27.0 kPa (0.270 kgf/cm², 4.0 psi)Roue avant:Type de roue:Roue emboutie
Taille de jante:
12 x 6.0ATRoue arrière:Type de roue:Roue emboutie
Taille de jante:
12 x 7.5ATFrein avant:Type:Frein à disque
Commande:
À la main droite Liquide de frein spécifié:
DOT 4
Frein arrière:Type:
Frein à disque
Commande: À la main gauche et au pied droit
Liquide de frein spécifié: DOT 4Suspension avant:Type:Double bras triangulaire
Type de ressort/amortisseur: Ressort hélicoïdal / amortisseur hydraulique
Débattement de roue:
180 mm (7.1 in)Suspension arrière:Type:Double bras triangulaire
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydraulique et
pneumatique
Débattement de roue:
230 mm (9.1 in)Partie électrique:Système d’allumage:TCI
Système de charge:
Alternateur avec rotor à aimantation permanente
U1HS61F0.book Page 4 Thursday, May 24, 2012 8:34 AM

10-5
10
Batterie:Modèle:YTX20L-BS
Voltage, capacité:
12 V, 18.0 AhPhare:Type d’ampoule:Ampoule halogèneVoltage et wattage d’ampoule × quantité:Phare:
12 V, 35.0/35.0 W × 2
Feu arrière/stop: 12 V, 5.0/21.0 W × 1
Éclairage des instruments:
EL (électroluminescent)
Témoin du point mort: LED
Témoin de marche arrière: LED
Témoin d’alerte de la température du liquide de
refroidissement: LED
Témoin d’avertissement de panne du moteur:
LED
Témoin d’alerte de direction assistée EPS: YFM550FAPD LED
YFM5FGPAD LED
YFM5FGPD LED
YFM5FGPHD LED
YFM5FGPLED LED
Témoin de stationnement: LED Indicateur de commande de transmission quatre roues
motrices/blocage du différentiel:
LCD
Témoin de la gamme haute: LED
Témoin de la gamme basse: LED
Témoin de blocage du différentiel:
LED
Fusibles:Fusible principal:40.0 A
Fusible du système d’injection de carburant:
15.0 A
Fusible du système EPS: YFM550FAPD 40.0 A
YFM5FGPAD 40.0 A
YFM5FGPD 40.0 A
YFM5FGPHD 40.0 A
YFM5FGPLED 40.0 A
Fusible de phare: 10.0 A
Fusible du système de signalisation: 5.0 A
Fusible d’allumage:
10.0 A
Fusible de la prise pour accessoires à courant continu: 10.0 A
Fusible du moteur du dispositif quatre roues motrices: 10.0 A
Fusible du ventilateur de radiateur:
20.0 A
U1HS61F0.book Page 5 Thursday, May 24, 2012 8:34 AM

10-6
10
FBU30401Pour l’Europe uniquement
Les chiffres indiqués correspondent à des niveaux
d’émission qui ne sont pas nécessairement des ni-
veaux d’utilisation sûrs. Même s’il existe une corré-
lation entre les niveaux d’émission et d’exposition,
ces chiffres ne peuvent pas être utilisés pour déter-
miner si d’autres précautions sont nécessaires.
Les facteurs influençant le niveau réel d’exposition
de la main-d’œuvre incluent les caractéristiques
du lieu de travail, les autres sources sonores,
c’est-à-dire le nombre de machines, les autres pro-
cessus adjacents et la durée d’exposition aux
bruits d’un technicien. Le niveau d’exposition auto-
risé peut également varier d’un pays à l’autre. Ces
informations permettent toutefois à l’utilisateur de
la machine de mieux évaluer les risques et dan-
gers.U1HS61F0.book Page 6 Thursday, May 24, 2012 8:34 AM

11-1
11
FBU26000
RENSEIGNEMENTS COMPLÉMENTAIRES
FBU28201Numéros d’identification Inscrire le numéro d’identification du véhicule, ainsi
que les codes figurant sur l’étiquette du modèle
aux emplacements prévus, pour référence lors de
la commande de pièces de rechange auprès d’un
concessionnaire Yamaha ou en cas de vol du VTT.
NUMÉRO D’IDENTIFICATION DU VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR L’ÉTI-

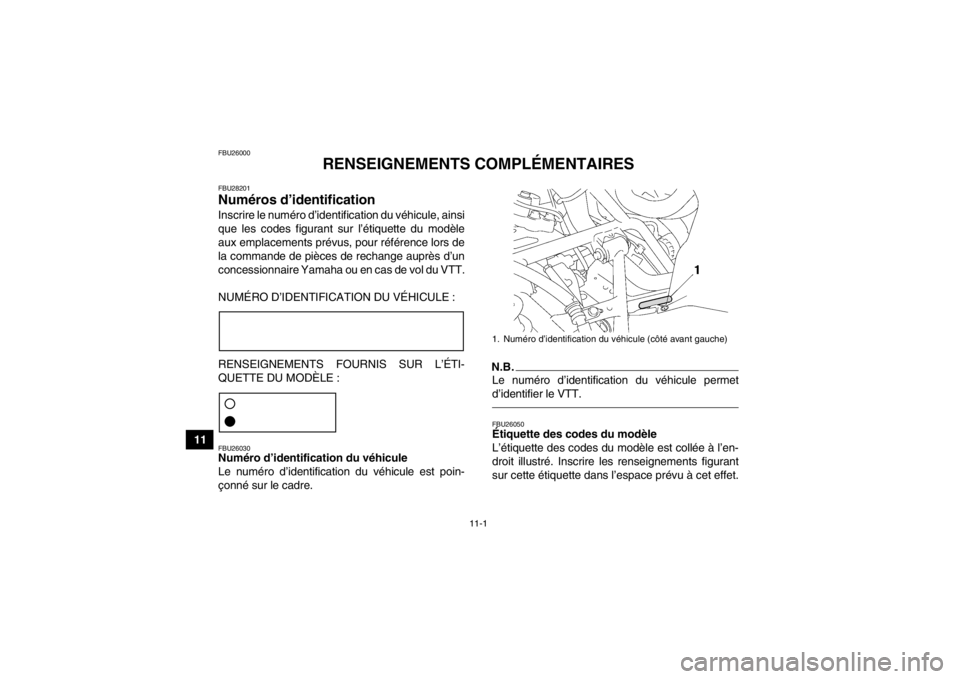

QUETTE DU MODÈLE :FBU26030Numéro d’identification du véhicule
Le numéro d’identification du véhicule est poin-
çonné sur le cadre.
N.B.Le numéro d’identification du véhicule permet
d’identifier le VTT.FBU26050Étiquette des codes du modèle
L’étiquette des codes du modèle est collée à l’en-
droit illustré. Inscrire les renseignements figurant
sur cette étiquette dans l’espace prévu à cet effet.1. Numéro d’identification du véhicule (côté avant gauche)
