Controlli prima dell’utilizzo
58
Se necessario, aggiungere del carburante.
(Vedere pagina 48 per informazioni sul riforni-
mento del serbatoio carburante.)
HJU32423Controllo del separatore d’acqua
Accertarsi che non ci siano depositi di acqua
nel separatore d’acqua. Se ci sono depositi di
acqua nel separatore d’acqua, scaricarla.
(Vedere pagina 30 per informazioni sullo sca-
rico del separatore d’acqua.)
HJU40181Controllo del motore
Controllare se la parte esterna del motore è
danneggiata o presenta altri problemi.
HJU36885Controllo del livello olio motore
Controllare che il livello dell’olio motore sia tra
i riferimenti di livello minimo e massimodell’astina. (Vedere pagina 50 per informazio-
ni sul controllo del livello dell’olio motore.)HJU32455Controllo dell’acqua di sentina
Accertarsi che non ci siano depositi di acqua
di sentina nel vano motore. Se ci sono depo-
siti di acqua di sentina nel vano motore, scari-
carla. (Vedere pagina 52 per informazioni
sullo scarico dell’acqua di sentina.)
HJU32484Controlli della batteria
Accertarsi che i morsetti della batteria e il tubo
di sfiato non siano danneggiati e che i cavi
della batteria e il tubo di sfiato siano collegati
correttamente.
AVVERTENZA! Potrebbero
verificarsi incendi o esplosioni se il tubo di
1 Separatore acqua
11Astina
1 Riferimento di livello massimo
2 Riferimento di livello minimo
1
2
1
UF2R74H0.book Page 58 Friday, August 10, 2012 2:16 PM

Controlli prima dell’utilizzo
59
sfiato è danneggiato, ostruito o non con-
nesso correttamente.
[HWJ00451]
Accertarsi che il livello del liquido si trovi tra i
riferimenti di livello massimo e di livello mini-
mo. AVVERTENZA! Non utilizzare mai la
moto d’acqua se la batteria non ha una ca-
rica sufficiente ad avviare il motore o se
presenta altri segni di carica ridotta. Una
batteria non del tutto carica può lasciarvi
in difficoltà.
[HWJ01240]
Accertarsi che la batteria sia fissata salda-
mente in posizione.
HJU32613Controlli del sistema dello sterzo
Girare più volte il manubrio a destra e a sini-
stra per accertarsi che si muova agevolmente e senza impedimenti lungo tutta la sua corsa
e che il gioco non sia eccessivo.
Girarlo il più possibile a destra ed a sinistra
per accertarsi che l’ugello direzionale
dell’idrogetto si muova quando il manubrio
gira e che non ci siano differenze tra le posi-
1
Morsetto negativo (–) della batteria: cavo
nero
2 Morsetto positivo (+) della batteria: cavo
rosso
3 Tubo di sfiato
1 Riferimento di livello massimo
2 Riferimento di livello minimo
12
3
UF2R74H0.book Page 59 Friday, August 10, 2012 2:16 PM

Controlli prima dell’utilizzo
60
zioni di rotazione completa a destra e a sini-
stra dell’ugello direzionale dell’idrogetto.
HJU41320Controlli del sistema dello sterzo telesco-
pico
Azionare ripetutamente il sistema dello sterzo
telescopico e accertarsi che il funzionamento
sia regolare in tutte le posizioni. Inoltre, accer-
tarsi che il manubrio sia bloccato saldamente
in posizione. (Vedere pagina 29 per le proce-dure di funzionamento del sistema dello ster-
zo telescopico.)
HJU32644Controlli del sistema di cambio rapido
dell’assetto (Q.S.T.S.)
Azionare più volte la leva di blocco del selet-
tore Q.S.T.S. e il selettore Q.S.T.S. per accer-
tarsi che il funzionamento sia regolare in tutte
le posizioni. Accertarsi inoltre che l’ugello di-
rezionale dell’idrogetto si muova quando si
aziona il selettore Q.S.T.S. e che il selettore
Q.S.T.S. si blocchi saldamente in posizione.
Differenza tra le posizioni di rotazione
completa dell’ugello direzionale dell’idro-
getto (distanze A e B): massimo 5 mm (0.20 in)
UF2R74H0.book Page 60 Friday, August 10, 2012 2:16 PM

Controlli prima dell’utilizzo
61
(Vedere pagina 33 per le procedure di funzio-
namento del sistema Q.S.T.S.)
HJU32634Controlli del sistema di retromarcia
AVVERTENZA
HWJ00031
Non toccare la cucchiaia ribaltabile per
l’inversione del flusso mentre si aziona la
leva del cambio poiché ci si potrebbe
schiacciare le dita.
Azionare più volte la leva del cambio e accer-
tarsi che il funzionamento sia regolare in tuttele posizioni. Inoltre, accertarsi che la cucchia-
ia ribaltabile per l’inversione del flusso si alzi e
si abbassi in base all’azionamento della leva
del cambio e che la cucchiaia tocchi i fermi.
(Vedere pagina 32 per il funzionamento del si-
stema di retromarcia.)
HJU41431Controlli della leva dell’acceleratore
Azionare più volte la leva dell’acceleratore e
accertarsi che il funzionamento sia regolare in
tutte le posizioni. Accertarsi inoltre che la leva
dell’acceleratore ritorni automaticamente nel-
1
Arresto
1
UF2R74H0.book Page 61 Friday, August 10, 2012 2:16 PM

Controlli prima dell’utilizzo

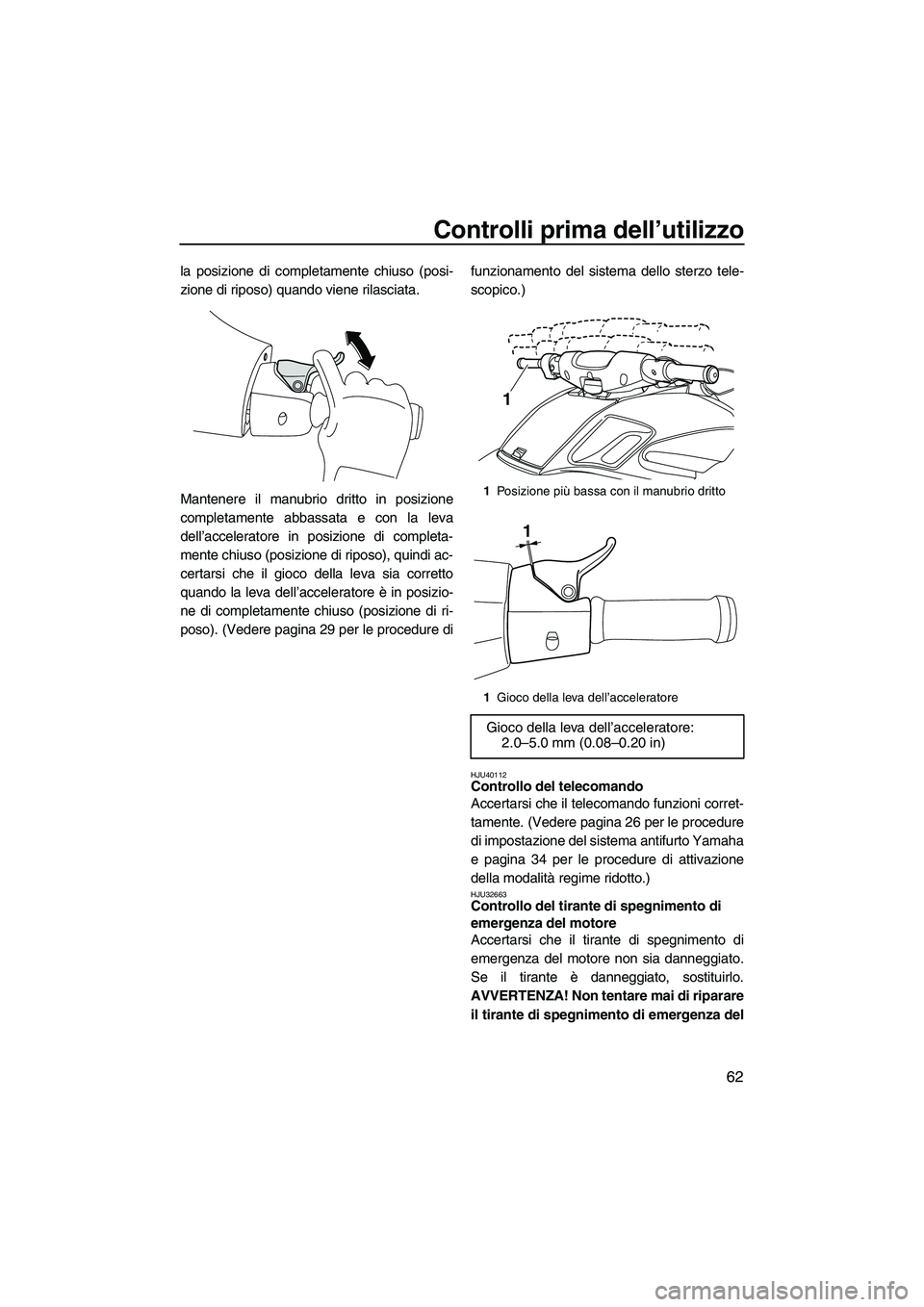

62
la posizione di completamente chiuso (posi-
zione di riposo) quando viene rilasciata.
Mantenere il manubrio dritto in posizione
completamente abbassata e con la leva
dell’acceleratore in posizione di completa-
mente chiuso (posizione di riposo), quindi ac-
certarsi che il gioco della leva sia corretto
quando la leva dell’acceleratore è in posizio-
ne di completamente chiuso (posizione di ri-
poso). (Vedere pagina 29 per le procedure difunzionamento del sistema dello sterzo tele-
scopico.)
HJU40112Controllo del telecomando
Accertarsi che il telecomando funzioni corret-
tamente. (Vedere pagina 26 per le procedure
di impostazione del sistema antifurto Yamaha
e pagina 34 per le procedure di attivazione
della modalità regime ridotto.)
HJU32663Controllo del tirante di spegnimento di
emergenza del motore
Accertarsi che il tirante di spegnimento di
emergenza del motore non sia danneggiato.
Se il tirante è danneggiato, sostituirlo.
AVVERTENZA! Non tentare mai di riparare
il tirante di spegnimento di emergenza del
1 Posizione più bassa con il manubrio dritto
1 Gioco della leva dell’acceleratore
Gioco della leva dell’acceleratore:
2.0–5.0 mm (0.08–0.20 in)
1
1
UF2R74H0.book Page 62 Friday, August 10, 2012 2:16 PM

Controlli prima dell’utilizzo
63
motore o di annodarlo. Il tirante di spegni-
mento di emergenza del motore potrebbe
non sganciarsi quando il pilota cade in ac-
qua, permettendo alla moto d’acqua di
proseguire la sua corsa e di provocare in-
cidenti.
[HWJ01220]
HJU32675
Controlli degli interruttori
ATTENZIONE
HCJ01310
Non fare funzionare il motore a regime su-
periore a 4000 giri/min. a terra. Inoltre, non
fare funzionare il motore per più di 15 se-
condi senza mandata d’acqua, altrimenti il
motore potrebbe surriscaldarsi.
Controllare il corretto funzionamento dell’in-
terruttore di avviamento, dell’interruttore di
spegnimento motore e dell’interruttore di spe-
gnimento di emergenza del motore. (Vedere pagine da 27 a 27 per informazioni sul funzio-
namento di ciascun interruttore.)
Per controllare il funzionamento degli interrut-
tori:
(1) Se il sistema antifurto Yamaha è in mo-
dalità di blocco, selezionare la modalità di
sblocco. (Per le procedure di impostazio-
ne del sistema antifurto Yamaha, vedere
pagina 26.)
(2) Premere l’interruttore di avviamento per accertarsi che il motore si avvii.
(3) Non appena il motore inizia a funzionare, premere l’interruttore di spegnimento mo-
tore e accertarsi che il motore si spenga
immediatamente.
(4) Riavviare il motore e poi tirare il tirante di spegnimento di emergenza del motore
per sfilare la forcella dall’interruttore di
spegnimento di emergenza del motore e
accertarsi che il motore si spenga imme-
diatamente.
HJU40101Controlli dei gavoni e cassettini portaog-
getti
Accertarsi che i gavoni e i cassettini portaog-
getti non siano danneggiati e che non ci siano
1Interruttore di spegnimento di emergenza
del motore
2 Forcella
3 Interruttore di avviamento
4 Interruttore di spegnimento motore
5 Tirante di spegnimento di emergenza del
motore
23
1
5
4
UF2R74H0.book Page 63 Friday, August 10, 2012 2:16 PM

Controlli prima dell’utilizzo
64
depositi di acqua. (Vedere pagina 43 per le in-
formazioni su gavoni e cassettini portaogget-
ti.)
HJU41081Controlli del supporto dell’estintore, del
coperchio e della cinghia
Accertarsi che il supporto dell’estintore, il co-
perchio e la cinghia non siano danneggiati e
che il coperchio sia trattenuto saldamente in
posizione dalla cinghia. (Vedere pagina 46
per informazioni sul supporto dell’estintore,
sul coperchio e sulla cinghia.)
HJU32543Controllo dell’estintore
Verificare che ci sia un estintore carico a bor-
do.
Per controllare l’estintore, vedere le istruzioni
fornite dal produttore dell’estintore. Tenere
sempre l’estintore fissato nel supporto con il
suo coperchio in posizione.
Portare sempre un estintore a bordo. L’estin-
tore non fa parte dell’equipaggiamento stan-
dard di questa moto d’acqua. Se non ne se ne
possiede uno, contattare un concessionario
Yamaha o un rivenditore di estintori per acqui- starne uno che sia conforme alle specifiche.
HJU40121Controllo delle dotazioni di sicurezza
Controllare che le dotazioni di sicurezza con-
formi alle normative vigenti siano a bordo.
HJU32352Controllo dello scafo e del ponte
Controllare se lo scafo e il ponte sono dan-
neggiati o presentano altri problemi.
HJU32656Controlli della presa d’acqua dell’idroget-
to
Accertarsi che la presa d’acqua dell’idrogetto
non sia danneggiata oppure ostruita da alghe
o detriti. Se l’aspirazione dell’acqua è intasa-
ta, pulirla. (Vedere pagina 94 per informazioni
sulla presa d’acqua dell’idrogetto.)
HJU32475Controlli dei tappi filettati di scarico di
poppa
Svitare i tappi filettati di scarico di poppa e to-
glierli, quindi accertarsi che non siano dan-
neggiati e non ci siano corpi estranei sui filetti.
ATTENZIONE: Prima di installare i tappi di
scarico, eliminare dalle filettature qualsia-
si corpo estraneo, come sporco o sabbia.
Altrimenti i tappi di scarico potrebbero
danneggiarsi consentendo all’acqua di en-
trare nel vano motore. Prima di varare la
moto d’acqua, accertarsi che i tappi di sca-
rico di poppa siano ben serrati. Altrimenti
l’acqua potrebbe inondare il vano motore
e causare l’affondamento della moto d’ac-
qua.
[HCJ00361]
UF2R74H0.book Page 64 Friday, August 10, 2012 2:16 PM

Controlli prima dell’utilizzo

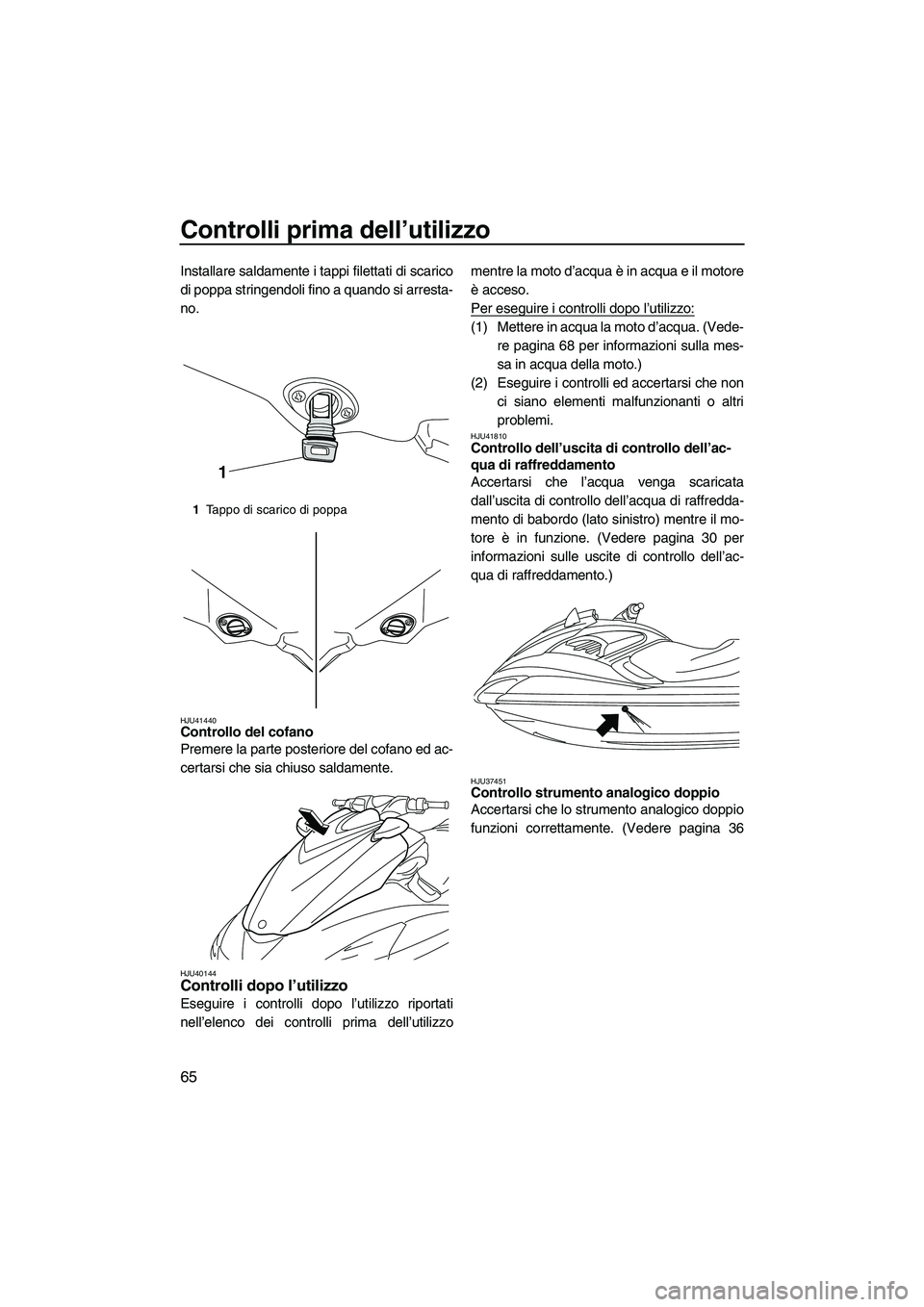

65
Installare saldamente i tappi filettati di scarico
di poppa stringendoli fino a quando si arresta-
no.
HJU41440Controllo del cofano
Premere la parte posteriore del cofano ed ac-
certarsi che sia chiuso saldamente.
HJU40144Controlli dopo l’utilizzo
Eseguire i controlli dopo l’utilizzo riportati
nell’elenco dei controlli prima dell’utilizzomentre la moto d’acqua è in acqua e il motore
è acceso.
Per eseguire i controlli dopo l’utilizzo:
(1) Mettere in acqua la moto d’acqua. (Vede-
re pagina 68 per informazioni sulla mes-
sa in acqua della moto.)
(2) Eseguire i controlli ed accertarsi che non ci siano elementi malfunzionanti o altri
problemi.
HJU41810Controllo dell’uscita di controllo dell’ac-
qua di raffreddamento
Accertarsi che l’acqua venga scaricata
dall’uscita di controllo dell’acqua di raffredda-
mento di babordo (lato sinistro) mentre il mo-
tore è in funzione. (Vedere pagina 30 per
informazioni sulle uscite di controllo dell’ac-
qua di raffreddamento.)
HJU37451Controllo strumento analogico doppio
Accertarsi che lo strumento analogico doppio
funzioni correttamente. (Vedere pagina 36
1Tappo di scarico di poppa
1
UF2R74H0.book Page 65 Friday, August 10, 2012 2:16 PM
