2013 YAMAHA FZR Manuale duso (in Italian)

Risoluzione dei guasti
98
pianto elettrico. (Vedere pagina 95 per infor-
mazioni sull’estrattore per fusibili.)
(5) Installare saldamente il coperchio del fu-sibile, quindi montare il portafusibile della
pompa di sentina nel coperchio in gom-
ma.
(6) Fissare i cavi del fusibile della pompa di sentina e il tubo ondulato con le fascette
in plastica. (7) Installare saldamente il coperchio del
motore e le selle nelle loro posizioni origi-
nali.
Se il fusibile brucia ancora immediatamente,
l’impianto elettrico potrebbe essere difettoso.
In questo caso, fare controllare la moto d’ac-
qua da un concessionario Yamaha.
HJU34715Rimorchio della moto d’acqua
AVVERTENZA
HWJ00811
●Il conducente dell’imbarcazione che ri-
morchia deve mantenere la velocità al
minimo ed evitare il traffico o gli ostacoli
che potrebbero costituire un pericolo
per il conducente della moto d’acqua.
●La cima di rimorchio deve essere lunga
abbastanza da impedire la collisione
della moto d’acqua con l’imbarcazione
che la rimorchia in caso di riduzione del-
la velocità di rimorchio.
Se il mezzo smette di funzionare in acqua, è
possibile rimorchiarlo a riva.
Per rimorchiare la moto d’acqua:
Utilizzare una cima di rimorchio lunga tre volte
la somma delle lunghezze dell’imbarcazione
che rimorchia e della moto d’acqua.
(1) Fissare saldamente la cima al golfare di prua della moto d’acqua da rimorchiare.
1Portafusibile pompa di sentina
2 Coperchio fusibile
3 Fusibile di ricambio
4 Fusibile
Amperaggio del fusibile:
Fusibile pompa di sentina:3 A
1Cavo del fusibile pompa di sentina
2 Tenuta di plastica
3 Tubo ondulato
4 Copertura di gomma
21
43
213
4
1Golfare di prua
1
UF2R74H0.book Page 98 Friday, August 10, 2012 2:16 PM

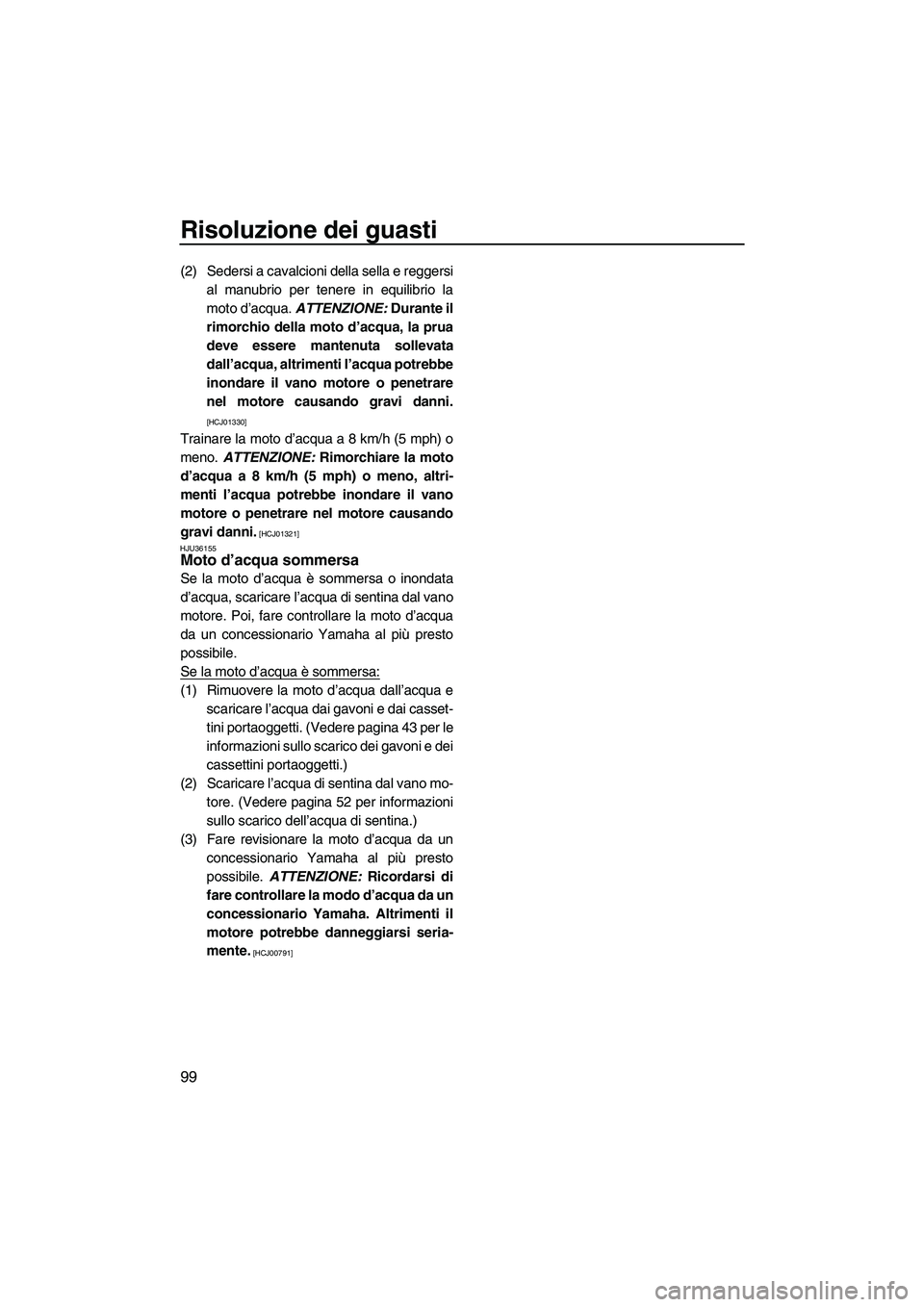

Risoluzione dei guasti
99
(2) Sedersi a cavalcioni della sella e reggersial manubrio per tenere in equilibrio la
moto d’acqua. ATTENZIONE: Durante il
rimorchio della moto d’acqua, la prua
deve essere mantenuta sollevata
dall’acqua, altrimenti l’acqua potrebbe
inondare il vano motore o penetrare
nel motore causando gravi danni.
[HCJ01330]
Trainare la moto d’acqua a 8 km/h (5 mph) o
meno. ATTENZIONE: Rimorchiare la moto
d’acqua a 8 km/h (5 mph) o meno, altri-
menti l’acqua potrebbe inondare il vano
motore o penetrare nel motore causando
gravi danni.
[HCJ01321]
HJU36155
Moto d’acqua sommersa
Se la moto d’acqua è sommersa o inondata
d’acqua, scaricare l’acqua di sentina dal vano
motore. Poi, fare controllare la moto d’acqua
da un concessionario Yamaha al più presto
possibile.
Se la moto d’acqua è sommersa:
(1) Rimuovere la moto d’acqua dall’acqua e scaricare l’acqua dai gavoni e dai casset-
tini portaoggetti. (Vedere pagina 43 per le
informazioni sullo scarico dei gavoni e dei
cassettini portaoggetti.)
(2) Scaricare l’acqua di sentina dal vano mo- tore. (Vedere pagina 52 per informazioni
sullo scarico dell’acqua di sentina.)
(3) Fare revisionare la moto d’acqua da un concessionario Yamaha al più presto
possibile. ATTENZIONE: Ricordarsi di
fare controllare la modo d’acqua da un
concessionario Yamaha. Altrimenti il
motore potrebbe danneggiarsi seria-
mente.
[HCJ00791]
UF2R74H0.book Page 99 Friday, August 10, 2012 2:16 PM

Indice
A
Acceleratore, leva .................................... 28
Accostamento a riva e ormeggio della moto d’acqua ........................................ 78
Acqua di sentina, controllo ....................... 58
Acqua di sentina, scarico ......................... 52
Acqua di sentina, scarico a terra .............. 52
Acqua di sentina, scarico in acqua........... 52
Allarme livello carburante ......................... 38
Arresto della moto d’acqua ...................... 72
Assetto, sistema di cambio rapido
(Q.S.T.S.).............................................. 33
Avviamento, interruttore ........................... 27
B
Batteria, assistenza .................................. 81
Batteria, avviamento se scarica ............... 95
Batteria, controlli ...................................... 58
C
Capovolta, moto d’acqua ......................... 77
Carburante ............................................... 48
Carburante, indicatore livello.................... 38
Carburante, requisiti relativi a .................. 48
Carrello, partenza da................................ 77
Carrello, trasporto su................................ 53
Cassettino portaoggetti ............................ 44
Cavi di emergenza, collegamento ............ 95
Cofano, controllo ...................................... 65
Come usare la moto d’acqua ................... 70
Come usare la moto d’acqua in retromarcia............................................ 73
Componenti principali, ubicazione ........... 21
Condotti dell’acqua di raffreddamento, lavaggio ................................................ 80
Contagiri ................................................... 36
Contaore/Voltmetro .................................. 37
Controlli del sistema dello sterzo telescopico ............................................ 60
Controllo strumento analogico doppio...... 65
Coperchio motore, rimozione e
installazione .......................................... 86
D
Display delle informazioni ........................ 37
Dopo aver tolto la moto dall’acqua ........... 79
Dopo l’utilizzo, controlli............................. 65
Dotazione ................................................. 41 Dotazioni di sicurezza, controllo............... 64
E
Elenco dei controlli prima dell’utilizzo ....... 55
Emergenza, procedure ............................. 94
Equipaggiamento consigliato ................... 16
Estintore, controllo ................................... 64
Etichette, altre ............................................ 9
Etichette di pericolo .................................... 5
Etichette, importanti ................................... 4
F
Fusibile pompa di sentina, sostituzione ... 97
Fusibili, sostituzione ................................. 95
G
Gavone e cassettino portaoggetti ............ 43
Gavoni e cassettini portaoggetti,
controlli ................................................. 63
Glossario, moto d’acqua .......................... 20
Gradino di risalita ..................................... 42
Guasti, individuazione .............................. 91
Guida, posizione ...................................... 68
I
Imparare a conoscere la moto d’acqua .... 67
Imparare ad usare la moto d’acqua ......... 67
Impianto di alimentazione, controlli .......... 57
Impostazioni del sistema antifurto Yamaha ................................................ 26
Incustodita, moto d’acqua ........................ 69
Individuazione dei guasti, tabella ............. 91
Interruttori, controlli .................................. 63
K
Kit utensili in dotazione ............................ 86
L
Leva dell’acceleratore, controlli ................ 61
Limitazioni poste ai potenziali conducenti della moto d’acqua ............. 11
Livello carburante, controllo ..................... 57
Livello olio motore, controllo ..................... 58
Lubrificazione ........................................... 84
Lungo termine, rimessaggio ..................... 84
M
Maniglia di risalita..................................... 42
Manutenzione........................................... 86
Modalità operative della moto d’acqua ..... 34
Modalità regime ridotto ............................. 34
Modello, informazioni ................................. 3
UF2R74H0.book Page 1 Friday, August 10, 2012 2:16 PM

Indice
Molo, salita a bordo e partenza da ........... 77
Moto d’acqua, caratteristiche ................... 17
Moto d’acqua, come usare la ................... 67
Moto d’acqua, funzioni di controllo ........... 25
Moto d’acqua, funzioni di navigazione ..... 32
Moto d’acqua, messa in acqua ................ 68
Moto d’acqua sommersa .......................... 99
Motore, controllo ...................................... 58
Motore in acqua, avviamento ................... 68
Motore, interruttore di spegnimento ......... 27
Motore, interruttore di spegnimento di emergenza ............................................ 27
Motore, numero di serie ............................. 1
N
Navigazione, limitazioni............................ 12
Navigazione sicura, regole ....................... 18
Numeri di identificazione ............................ 1
Numero di identificazione della moto d’acqua (CIN).......................................... 1
O
Olio motore............................................... 50
Olio motore e filtro olio ............................. 89
Operazioni dopo l’utilizzo ......................... 80
P
Partenza ................................................... 76
Poppa, golfari ........................................... 43
Portabibite ................................................ 46
Presa d’acqua dell’idrogetto, controlli ...... 64
Presa d’acqua dell’idrogetto e girante,
pulizia.................................................... 94
Prima dell’utilizzo, controlli ....................... 57
Prima dell’utilizzo, punti da controllare ..... 57
Principale, numero di identificazione (PRI-ID)................................................... 1
Produzione, etichetta data ......................... 2
Prua, gavone ............................................ 43
Prua, golfare............................................. 43
Pulizia....................................................... 84
Pulizia della moto d’acqua ....................... 81
R
Regime minimo motore, controllo ............ 66
Requisiti dell’olio motore .......................... 50
Requisiti per l’utilizzo................................ 13
Rimorchio della moto d’acqua .................. 98
Risalita a bordo con un passeggero......... 74 Rischi, informazioni .................................. 16
Rodaggio .................................................. 54
Ruggine, protezione ................................. 85
S
Salire a bordo della moto d’acqua ............ 73
Salita a bordo senza assistenza .............. 73
Scafo e ponte, controllo ........................... 64
Scomparto portaoggetti impermeabile
all’acqua................................................ 46
Selle ......................................................... 41
Separatore acqua..................................... 30
Separatore d’acqua, controllo .................. 58
Sistema antifurto Yamaha ........................ 26
Sistema dello sterzo, controlli .................. 59
Sistema dello sterzo telescopico .............. 29
Sistema di cambio rapido dell’assetto (Q.S.T.S.), controlli ............................... 60
Sistema di retromarcia ............................. 32
Sistema di retromarcia, controlli ............... 61
Spegnere il motore ................................... 69
Spia di allarme controllo motore............... 40
Spia di allarme pressione olio .................. 38
Spia di allarme surriscaldamento motore ................................................... 39
Sterzo, sistema ........................................ 28
Strumento analogico doppio .................... 36
Supporto, coperchio e cinghia dell’estintore, controlli ........................... 64
Supporto e coperchio dell’estintore .......... 46
T
Tabella di manutenzione periodica .......... 88
Tappi filettati di scarico di poppa,
controlli ................................................. 64
Targhetta del produttore ............................. 3
Telecomando ........................................... 25
Telecomando, controllo ............................ 62
Tirante di spegnimento di emergenza del motore, controllo ............................. 62
U
Uscita di controllo dell’acqua di raffreddamento, controllo ...................... 65
Uscite di controllo dell’acqua di raffreddamento ..................................... 30
Utilizzo in zone in cui si accumulano alghe ..................................................... 79
UF2R74H0.book Page 2 Friday, August 10, 2012 2:16 PM

Indice
Utilizzo responsabile della moto d’acqua ................................................. 19
V
Vano motore, controllo ............................. 57
Velocità, indicatore ................................... 36
Virate, esecuzione.................................... 70
UF2R74H0.book Page 3 Friday, August 10, 2012 2:16 PM

Stampato negli U.S.A.
Settembre 2012–0.1 × 1 CR
UF2R74H0.book Page 1 Friday, August 10, 2012 2:16 PM
