2013 YAMAHA FZR Manuale duso (in Italian)

Assistenza e rimessaggio
82
AVVERTENZA
HWJ00791
Il liquido della batteria è velenoso e perico-
loso, in quanto provoca ustioni gravi, ecc.
Contiene acido solforico. Evitare il contat-
to con la pelle, gli occhi o il vestiario.
Antidoti
Contatto esterno: Sciacquare con acqua.
Ingestione: Bere grandi quantità d’acqua o
di latte. Seguite da latte di magnesia, uovo
sbattuto o olio vegetale. Fare intervenire
immediatamente un medico.
Occhi: Sciacquare con acqua per 15 minu-
ti e far intervenire immediatamente un me-
dico.
Le batterie generano gas esplosivi. Tenere
lontane scintille, fiamme, sigarette ecc. Se
si utilizza o si carica la batteria in ambienti
chiusi, accertarsi che siano ben ventilati.
Portare sempre occhiali protettivi quando
si lavora nelle vicinanze di batterie.
Tenere fuori dalla portata dei bambini.
Per togliere la batteria:
(1) Scollegare il cavo negativo (–) della bat-teria.
(2) Scollegare il cavo positivo (+) della batte- ria.
(3) Scollegare il tubo di sfiato. (4) Sganciare le cinghie di fissaggio della
batteria, quindi rimuovere la batteria dalla
moto d’acqua.
Controllo della batteria
●Accertarsi che il vano della batteria non sia
danneggiato.
●Accertarsi che i morsetti della batteria non
siano corrosi o danneggiati.
●Accertarsi che il tubo di sfiato non sia ostru-
ito o danneggiato.
Controllo del livello del liquido
Accertarsi che il livello del liquido si trovi tra il
riferimento di livello massimo e quello di livello
minimo.
Se il livello del liquido è basso, aggiungere ac-
qua distillata fino al raggiungimento del livello
prescritto. ATTENZIONE: Usare soltanto
acqua distillata per riempire la batteria, al-
1 Morsetto negativo (–) della batteria: cavo
nero
2 Cinghia di fissaggio batteria
3 Morsetto positivo (+) della batteria: cavo
rosso
4 Tu b o d i s f i a t o
132
4
UF2R74H0.book Page 82 Friday, August 10, 2012 2:16 PM

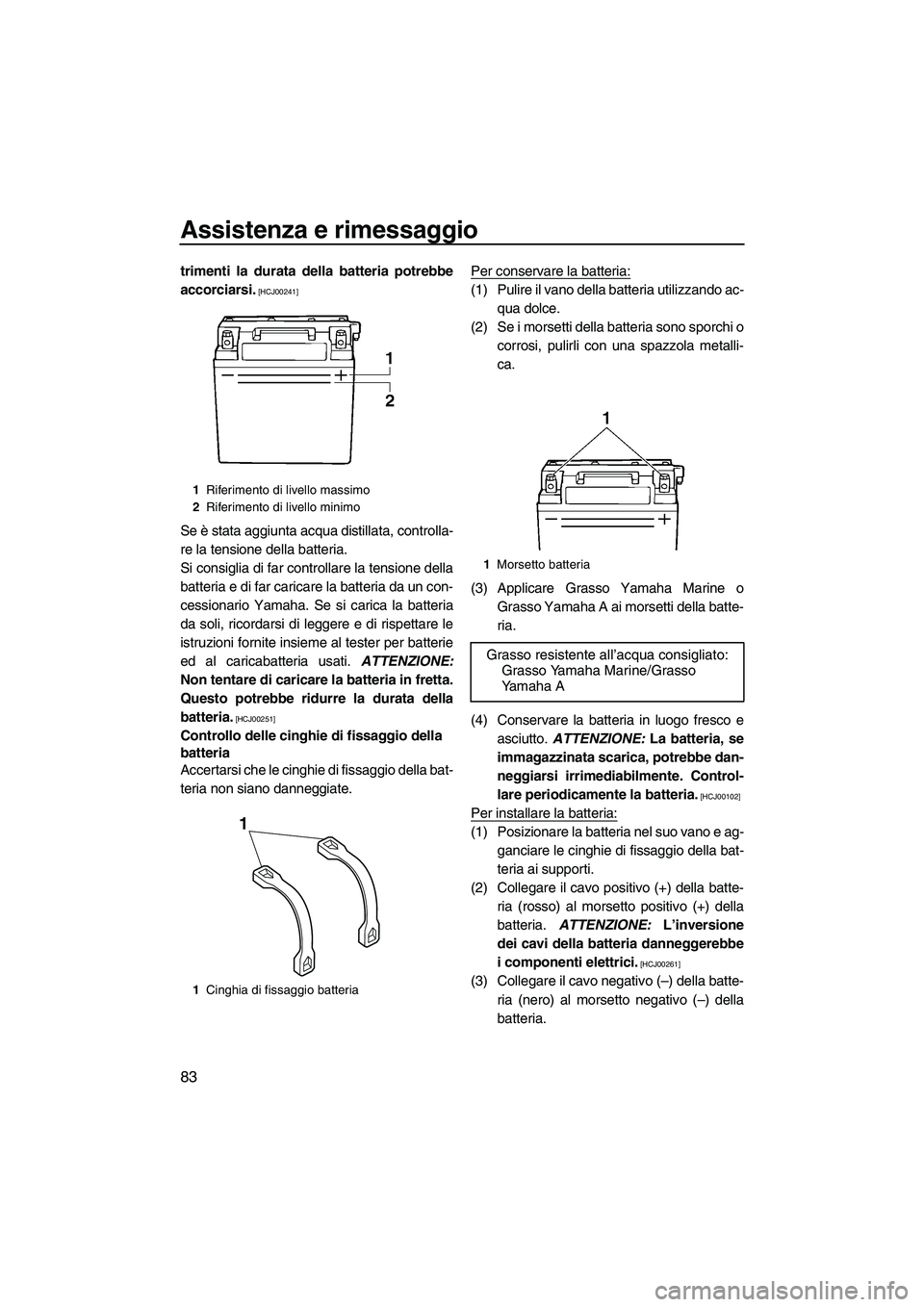

Assistenza e rimessaggio
83
trimenti la durata della batteria potrebbe
accorciarsi.
[HCJ00241]
Se è stata aggiunta acqua distillata, controlla-
re la tensione della batteria.
Si consiglia di far controllare la tensione della
batteria e di far caricare la batteria da un con-
cessionario Yamaha. Se si carica la batteria
da soli, ricordarsi di leggere e di rispettare le
istruzioni fornite insieme al tester per batterie
ed al caricabatteria usati. ATTENZIONE:
Non tentare di caricare la batteria in fretta.
Questo potrebbe ridurre la durata della
batteria.
[HCJ00251]
Controllo delle cinghie di fissaggio della
batteria
Accertarsi che le cinghie di fissaggio della bat-
teria non siano danneggiate. Per conservare la batteria:
(1) Pulire il vano della batteria utilizzando ac-
qua dolce.
(2) Se i morsetti della batteria sono sporchi o corrosi, pulirli con una spazzola metalli-
ca.
(3) Applicare Grasso Yamaha Marine o Grasso Yamaha A ai morsetti della batte-
ria.
(4) Conservare la batteria in luogo fresco e asciutto. ATTENZIONE: La batteria, se
immagazzinata scarica, potrebbe dan-
neggiarsi irrimediabilmente. Control-
lare periodicamente la batteria.
[HCJ00102]
Per installare la batteria:
(1) Posizionare la batteria nel suo vano e ag- ganciare le cinghie di fissaggio della bat-
teria ai supporti.
(2) Collegare il cavo positivo (+) della batte- ria (rosso) al morsetto positivo (+) della
batteria. ATTENZIONE: L’inversione
dei cavi della batteria danneggerebbe
i componenti elettrici.
[HCJ00261]
(3) Collegare il cavo negativo (–) della batte-
ria (nero) al morsetto negativo (–) della
batteria.
1Riferimento di livello massimo
2 Riferimento di livello minimo
1 Cinghia di fissaggio batteria
1
1Morsetto batteria
Grasso resistente all’acqua consigliato:
Grasso Yamaha Marine/Grasso
Yamaha A
UF2R74H0.book Page 83 Friday, August 10, 2012 2:16 PM

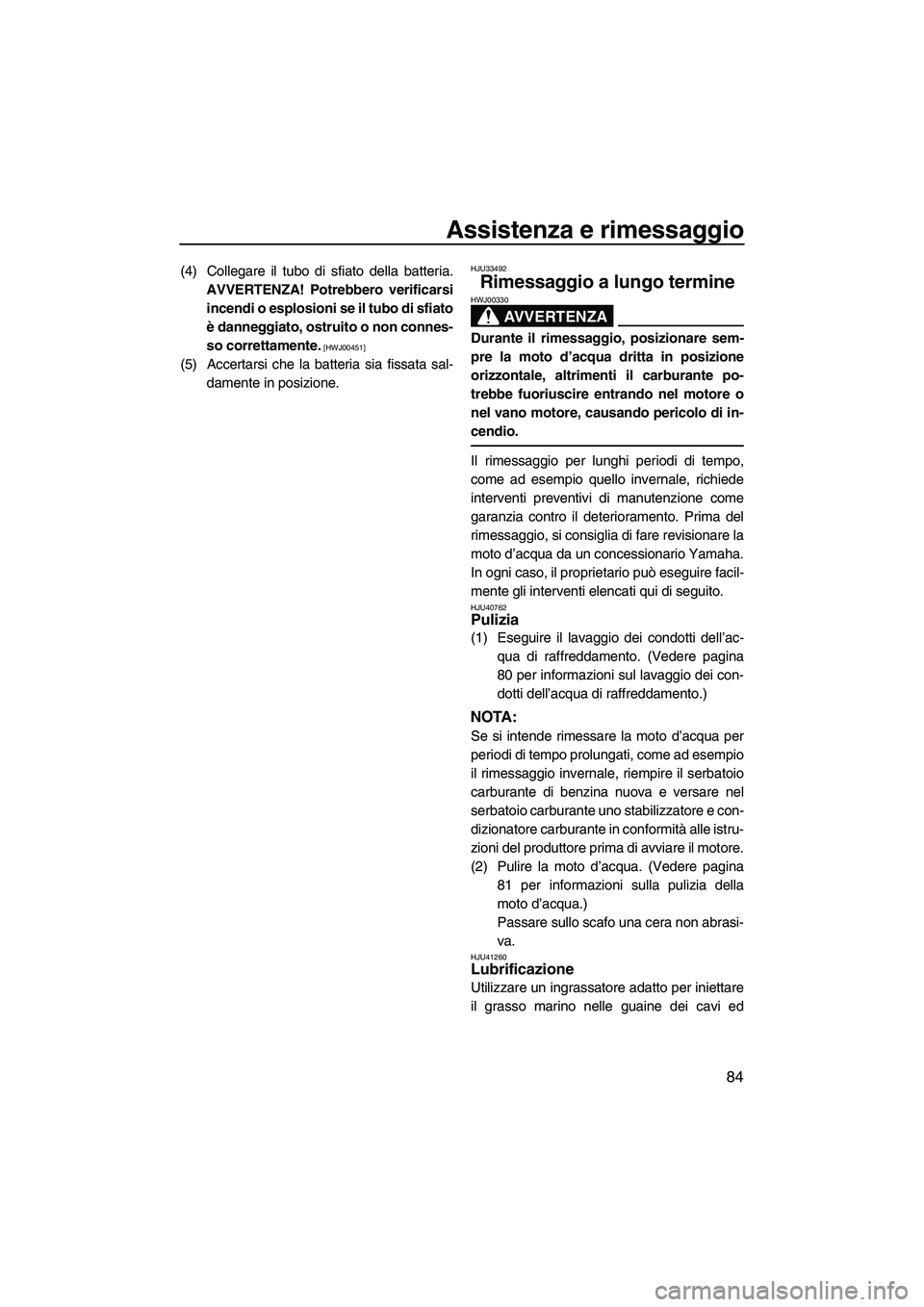

Assistenza e rimessaggio
84
(4) Collegare il tubo di sfiato della batteria.AVVERTENZA! Potrebbero verificarsiincendi o esplosioni se il tubo di sfiato
è danneggiato, ostruito o non connes-
so correttamente.
[HWJ00451]
(5) Accertarsi che la batteria sia fissata sal- damente in posizione.
HJU33492
Rimessaggio a lungo termine
AVVERTENZA
HWJ00330
Durante il rimessaggio, posizionare sem-
pre la moto d’acqua dritta in posizione
orizzontale, altrimenti il carburante po-
trebbe fuoriuscire entrando nel motore o
nel vano motore, causando pericolo di in-
cendio.
Il rimessaggio per lunghi periodi di tempo,
come ad esempio quello invernale, richiede
interventi preventivi di manutenzione come
garanzia contro il deterioramento. Prima del
rimessaggio, si consiglia di fare revisionare la
moto d’acqua da un concessionario Yamaha.
In ogni caso, il proprietario può eseguire facil-
mente gli interventi elencati qui di seguito.
HJU40762Pulizia
(1) Eseguire il lavaggio dei condotti dell’ac-
qua di raffreddamento. (Vedere pagina
80 per informazioni sul lavaggio dei con-
dotti dell’acqua di raffreddamento.)
NOTA:
Se si intende rimessare la moto d’acqua per
periodi di tempo prolungati, come ad esempio
il rimessaggio invernale, riempire il serbatoio
carburante di benzina nuova e versare nel
serbatoio carburante uno stabilizzatore e con-
dizionatore carburante in conformità alle istru-
zioni del produttore prima di avviare il motore.
(2) Pulire la moto d’acqua. (Vedere pagina81 per informazioni sulla pulizia della
moto d’acqua.)
Passare sullo scafo una cera non abrasi-
va.
HJU41260Lubrificazione
Utilizzare un ingrassatore adatto per iniettare
il grasso marino nelle guaine dei cavi ed
UF2R74H0.book Page 84 Friday, August 10, 2012 2:16 PM

Assistenza e rimessaggio
85
espellere qualsiasi traccia di umidità tra i cavi
e le guaine.
Per consentire l’agevole scorrimento o rota-
zione dei componenti mobili, lubrificarli con
grasso resistente all’acqua.
●Cavo dell’acceleratore (lato leva accelera-
tore)
●Cavo dello sterzo (lato ugello direzionale) e
barra Q.S.T.S. (lato ugello direzionale)
●Cavo del cambio (lato cucchiaia ribaltabile
per l’inversione del flusso)
HJU40811Protezione dalla ruggine
Spruzzare un prodotto antiruggine sulle parti
metalliche dello scafo, del ponte e del motore.
Fare eseguire un trattamento antiruggine dei
componenti interni del motore da un conces-
sionario Yamaha.
Grasso resistente all’acqua consigliato:
Grasso Yamaha Marine/Grasso
Ya m a h a A
UF2R74H0.book Page 85 Friday, August 10, 2012 2:16 PM

Manutenzione
86
HJU33768
Manutenzione
I controlli e le lubrificazioni periodiche manter-
ranno la vostra moto d’acqua nelle condizioni
più sicure ed efficienti possibili. Accertarsi
quindi di eseguire la manutenzione periodica.
La sicurezza è un obbligo per il proprietario
della moto d’acqua. Si deve eseguire una ma-
nutenzione corretta per mantenere le emis-
sioni dello scarico ed i livelli di rumorosità
entro i limiti di legge. I punti più importanti di
ispezione e ingrassaggio della moto d’acqua
sono illustrati nelle pagine che seguono.
Rivolgersi ad un concessionario Yamaha per
parti di ricambio originali Yamaha ed acces-
sori opzionali progettati per la vostra moto
d’acqua.
Ricordarsi che la garanzia limitata non copre i
guasti derivati dall’installazione di parti o ac-
cessori non equivalenti alle parti originali
Yamaha dal punto di vista qualitativo. La manutenzione, sostituzione o riparazio-
ne dei dispositivi e del sistema di controllo
delle emissioni possono venire eseguite
da qualsiasi officina o meccanico esperti
di motori marini con accensione a scintil-
la. Tuttavia, le riparazioni in garanzia devo-
no venire eseguite da un rivenditore
autorizzato Yamaha marine.
AVVERTENZA
HWJ00311
Ricordarsi di spegnere il motore quando si
esegue la manutenzione, salvo istruzioni
contrarie. Se non si ha dimestichezza
nell’effettuare operazioni di manutenzione
del mezzo, rivolgersi a un concessionario
Yamaha o a un altro meccanico qualifica- to.
HJU33802Kit utensili in dotazione
La moto d’acqua è completa di kit utensili. Ri-
porre il kit utensili in una busta impermeabile e portarlo con sé ad ogni utilizzo della moto
d’acqua.
HJU42020Rimozione e installazione del
coperchio del motore
Il coperchio del motore è rimovibile.
Per rimuovere il coperchio del motore:
(1) Rimuovere le selle. (Vedere pagina 41
per le procedure di rimozione ed installa-
zione della sella.)
(2) Rimuovere le viti del coperchio del moto- re.
1Borsa porta-utensili
2 Cacciavite
3 Adattatore della manichetta di lavaggio
4 Chiave a tubo 10/12 mm
5 Pinze
6 Chiave fissa doppia
1 Vite coperchio motore
1
UF2R74H0.book Page 86 Friday, August 10, 2012 2:16 PM

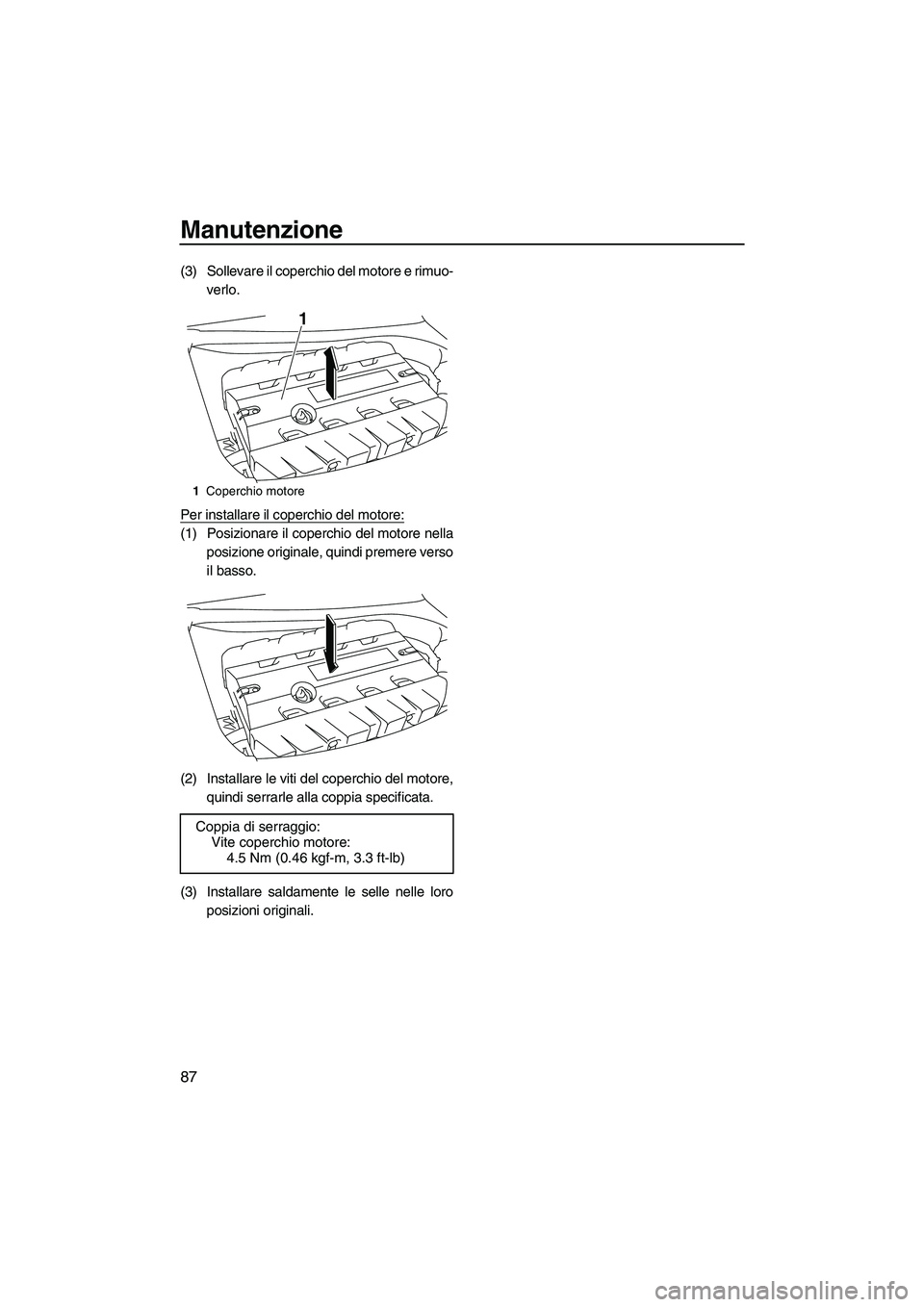

Manutenzione
87
(3) Sollevare il coperchio del motore e rimuo-verlo.
Per installare il coperchio del motore:
(1) Posizionare il coperchio del motore nella posizione originale, quindi premere verso
il basso.
(2) Installare le viti del coperchio del motore, quindi serrarle alla coppia specificata.
(3) Installare saldamente le selle nelle loro posizioni originali.
1Coperchio motore
Coppia di serraggio:
Vite coperchio motore:
4.5 Nm (0.46 kgf-m, 3.3 ft-lb)
1
UF2R74H0.book Page 87 Friday, August 10, 2012 2:16 PM

Manutenzione
88

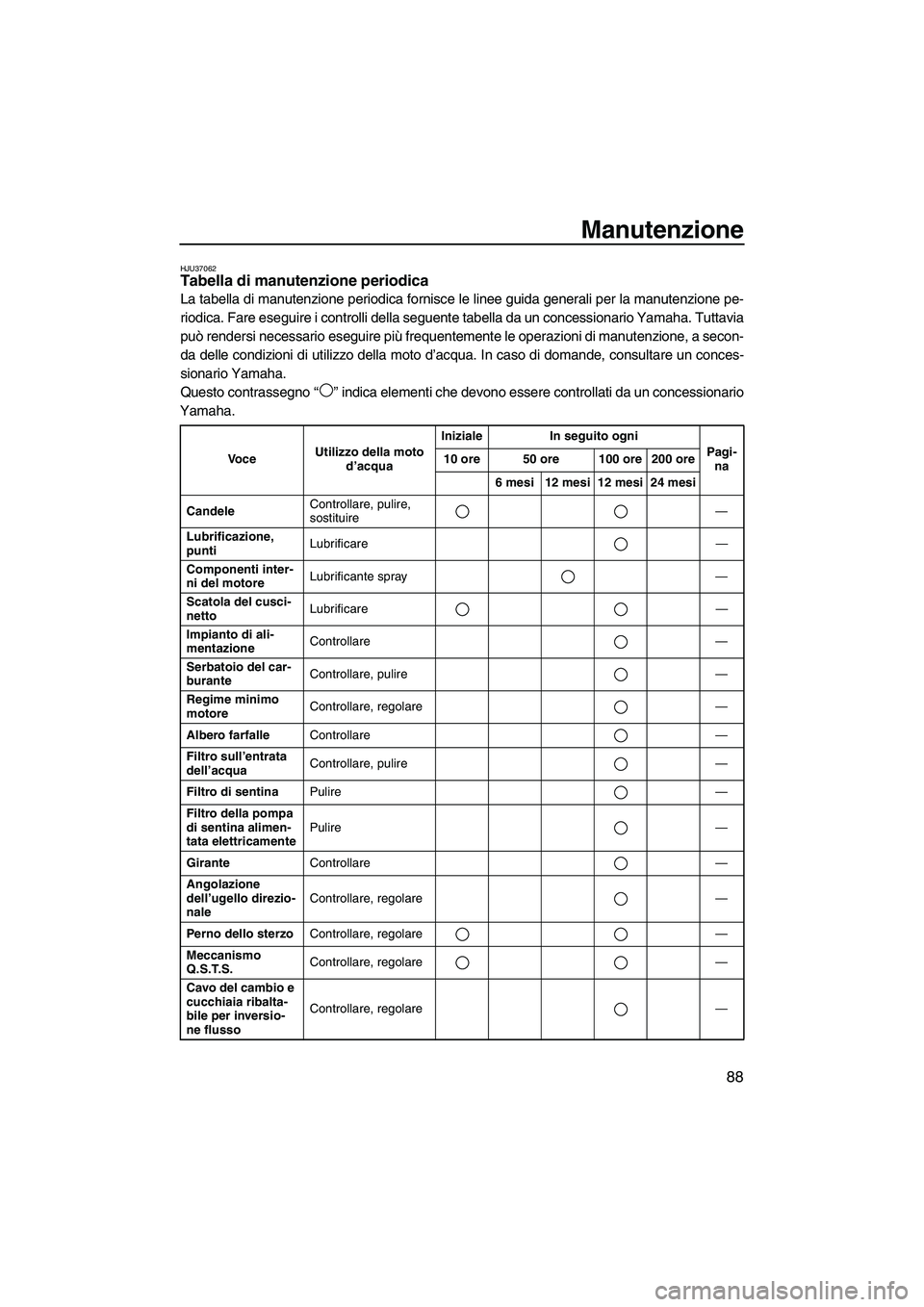

HJU37062Tabella di manutenzione periodica
La tabella di manutenzione periodica fornisce le linee guida generali per la manutenzione pe-
riodica. Fare eseguire i controlli della seguente tabella da un concessionario Yamaha. Tuttavia
può rendersi necessario eseguire più frequentemente le operazioni di manutenzione, a secon-
da delle condizioni di utilizzo della moto d’acqua. In caso di domande, consultare un conces-
sionario Yamaha.
Questo contrassegno “ ” indica elementi che devono essere controllati da un concessionario
Yamaha.
Vo c e Utilizzo della moto
d’acqua Iniziale In seguito ogni
Pagi-na
10 ore 50 ore 100 ore 200 ore
6 mesi 12 mesi 12 mesi 24 mesi
Candele Controllare, pulire,
sostituire
—
Lubrificazione,
punti Lubrificare —
Componenti inter-
ni del motore Lubrificante spray —
Scatola del cusci-
netto Lubrificare —
Impianto di ali-
mentazione Controllare —
Serbatoio del car-
burante Controllare, pulire —
Regime minimo
motore Controllare, regolare —
Albero farfalle Controllare —
Filtro sull’entrata
dell’acqua Controllare, pulire —
Filtro di sentina Pulire —
Filtro della pompa
di sentina alimen-
tata elettricamente Pulire —
Girante Controllare —
Angolazione
dell’ugello direzio-
nale Controllare, regolare —
Perno dello sterzo Controllare, regolare —
Meccanismo
Q.S.T.S. Controllare, regolare —
Cavo del cambio e
cucchiaia ribalta-
bile per inversio-
ne flusso Controllare, regolare —
UF2R74H0.book Page 88 Friday, August 10, 2012 2:16 PM

Manutenzione
89
HJU36942Olio motore e filtro olio
AVVERTENZA
HWJ00340
Quando si spegne il motore, l’olio motore
è bollente. Il contatto o la penetrazione di
olio motore negli indumenti può provoca-
re ustioni.
ATTENZIONE
HCJ00991
Non fare funzionare il motore con troppo o
insufficiente olio nel motore, altrimenti il
motore potrebbe danneggiarsi.
Si consiglia di fare cambiare l’olio motore e il
filtro dell’olio motore da un concessionario
Yamaha. Tuttavia, se si sceglie di cambiare l’olio e il filtro da soli, consultare un concessio-
nario Yamaha.
Cavo acceleratore Controllare —
Tappi di scarico di
poppa Controllare, sostituire —
Batteria Controllare, caricare —
Giunto elastico Controllare —
Attacco del moto-
re Controllare —
Dadi e bulloni Controllare —
Elemento del filtro
dell’aria Controllare —
Olio motore Sostituire 89
Filtro olio Sostituire 89
Gioco valvola Controllare, regolare —
Vo c e
Utilizzo della moto
d’acqua Iniziale In seguito ogni
Pagi-na
10 ore 50 ore 100 ore 200 ore
6 mesi 12 mesi 12 mesi 24 mesi
UF2R74H0.book Page 89 Friday, August 10, 2012 2:16 PM
