2013 YAMAHA FZR Manuale duso (in Italian)

Utilizzo della moto d’acqua
34
dell’assetto Q.S.T.S. potrebbe dan-
neggiarsi.
[HCJ00013]
(3) Rilasciare la leva di blocco, quindi accer-tarsi che il selettore Q.S.T.S. sia bloccato
saldamente in posizione.
HJU40000
Modalità operative della moto d’acqua
HJU37423Modalità regime ridotto
La modalità regime ridotto è una funzione che
limita il regime massimo di rotazione del mo-
tore a circa il 70% del regime motore massi-
mo della modalità normale.
La modalità regime ridotto può essere attivata
o disattivata solo con il telecomando in dota-
zione con questa moto d’acqua. (Vedere pa-
gina 25 per informazioni sul telecomando.)
NOTA:
La modalità regime ridotto può essere attivata
solo quando il motore è spento con il sistema
antifurto Yamaha impostato in modalità di
sblocco.
Attivazione e disattivazione della modalità
regime ridotto
L’attivazione della modalità regime ridotto
verrà confermata tramite il numero di bip
emessi durante l’azionamento del telecoman-
do, e la spia “L-MODE” del quadro strumenti
analogico doppio. (Vedere pagina 36 per in-
formazioni sul quadro strumenti analogico
doppio.)
1Selettore Q.S.T.S.
2 Leva di sgancio del cambio assetto Q.S.T.S.
1Telecomando
UF2R74H0.book Page 34 Friday, August 10, 2012 2:16 PM

Utilizzo della moto d’acqua
35
NOTA:
Se il telecomando viene azionato mentre il
quadro strumenti analogico doppio è in stan-
dby, quest’ultimo effettuerà l’operazione ini-
ziale, dopodiché verrà selezionata
l’impostazione.
Per attivare la modalità regime ridotto:
Premere il tasto “L-Mode” (sblocco) del tele-
comando per più di 4 secondi. Una volta che
il cicalino ha suonato tre volte e la spia
“UNLOCK” ha lampeggiato tre volte per poi
accendersi, la spia “L-MODE” si accende indi-
cando che la modalità regime ridotto è attiva-
ta.
NOTA:
Se la modalità regime ridotto viene attivata
immediatamente dopo lo spegnimento del di-
splay informazioni, la spia “L-MODE” non si
accenderà. La spia “L-MODE” si accenderà
all’avviamento del motore.Per disattivare la modalità regime ridotto:
Premere il tasto “L-Mode” (sblocco) del tele-
comando per più di 4 secondi. Una volta che
il cicalino ha suonato due volte e la spia
“UNLOCK” ha lampeggiato due volte per poi
accendersi, la spia “L-MODE” si spegne indi-
cando che la modalità regime ridotto è disatti-
vata. Quando la modalità regime ridotto è
disattivata, la moto d’acqua torna alla normale
modalità operativa.Numero di
bip Azionamento mo-
dalità regime ridot- to Spia “L-
MODE”
Attivato Si accen-
de
Disattivato Si spe-
gne
1 Tasto (di sblocco) “L-Mode” (modalità regi-
me ridotto)
2 Spia “L-MODE”
L-Mode1
2
UF2R74H0.book Page 35 Friday, August 10, 2012 2:16 PM

Utilizzo della strumentazione
36
HJU37432
Strumento analogico doppio
Lo strumento analogico doppio mostra diver-
se informazioni sulla moto d’acqua.
Operazione iniziale del quadro strumenti
analogico doppio
Quando il quadro strumenti analogico doppio
è attivato, le lancette dell’indicatore di velocità
e del contagiri effettuano una rapida escursio-
ne, mentre tutti i segmenti del display e tutte
le spie si accendono. Dopo 2 secondi, la spia
di allarme “WARNING” e gli indicatori del di-
splay informazioni si spengono, e l’unità inizia
ad operare normalmente.
NOTA:
La spia “UNLOCK” si spegnerà all’avviamen-
to del motore.
Stato di standby del quadro strumenti ana-
logico doppio
Se il quadro strumenti analogico doppio non
riceve alcun segnale operativo entro 25 se-
condi dall’arresto del motore, l’unità si spe-
gnerà ed entrerà in stato di standby. Quando
il motore viene riavviato, i display tornerannonello stato precedente allo spegnimento e
l’unità inizierà ad operare normalmente.
HJU37441Indicatore di velocità
Il tachimetro mostra la velocità della moto
sull’acqua.
Le cifre esterne piccole dello strumento indi-
cano la velocità della moto d’acqua in chilo-
metri all’ora “km/h” e le cifre interne grandi
indicano la velocità in miglia all’ora “MPH”.
HJU37242Contagiri
Il contagiri mostra il regime di rotazione del
motore.
Le cifre interne dello strumento indicano il re-
gime di rotazione del motore
× 1000 RPM
(giri/min.).
1 Indicatore di velocità
2 Display delle informazioni
3 Contagiri
4 Tasto “Hour Volt” (Ore Volt)
5 Spia “UNLOCK”
6 Spia “L-MODE”
7 Spia di allarme “WARNING”
123
7
654
UF2R74H0.book Page 36 Friday, August 10, 2012 2:16 PM

Utilizzo della strumentazione
37
HJU35024Display delle informazioni
Il display delle informazioni mostra le condi-
zioni di funzionamento della moto d’acqua.
HJU37264Contaore/Voltmetro
Il contaore/voltmetro ha le funzioni di contao-
re e di voltmetro. Commutando lo strumento è
possibile utilizzarne sia la funzione di contao-
re sia la funzione di voltmetro.
NOTA:
Il contaore viene selezionato come imposta-
zione predefinita effettuata presso la fabbrica
Yamaha. Contaore
Il contaore visualizza il numero totale di ore di
avviamento del motore a partire da quando la
moto d’acqua era nuova.
NOTA:
Il tempo trascorso resta memorizzato anche
se vengono scollegati i morsetti della batteria.
Per commutare sul contaore partendo dal
voltmetro:
Premere il tasto “Hour Volt” (Ore Volt) per al-
meno 1 secondo. Il display passa al contaore
dal voltmetro.
Voltmetro
Il voltmetro mostra la tensione della batteria.
Se la tensione di batteria è conforme alle spe-
cifiche, il voltmetro visualizza circa 12 Volt.
Se la tensione della batteria è scesa in modo
significativo, sul voltmetro appare “LO”. Se la
tensione della batteria è salita in modo signifi-
cativo, appare “HI”. Se appare “LO” oppure
“HI”, ritornare immediatamente a riva e fare
controllare la moto d’acqua da un concessio-
nario Yamaha.
1
Indicatore del livello del carburante
2 Indicatore carburante
3 Simbolo di surriscaldamento del motore
4 Indicatore di controllo del motore
5 Indicatore della pressione dell’olio
6 Contaore/Voltmetro
1 Contaore/Voltmetro
12345
6
1
1 Tasto “Hour Volt” (Ore Volt)
2 Contaore
1
2
UF2R74H0.book Page 37 Friday, August 10, 2012 2:16 PM

Utilizzo della strumentazione
38
Per commutare sul voltmetro partendo dal
contaore:
Premere il tasto “Hour Volt” (Ore Volt) per al-
meno 1 secondo. Il display passa al voltmetro
dal contaore.
HJU37271Indicatore del livello del carburante
L’Indicatore del livello del carburante indica la
quantità di carburante rimanente all’interno
del serbatoio. La quantità di carburante rima-
nente viene indicata per mezzo di quattro
segmenti del display che scompaiono uno per
volta man mano che il livello del carburante
scende.
NOTA:
La precisione dell’indicatore del livello carbu-
rante varia in funzione delle condizioni di fun-
zionamento. Utilizzare questa funzione
soltanto come riferimento.
HJU37283Allarme livello carburante
Se il carburante che resta nel serbatoio scen-
de a circa 18 L (4.8 US gal, 4.0 Imp. gal), il
segmento più basso del livello carburante,
l’indicatore del livello del carburante e la spia
di allarme “WARNING” lampeggiano, ed il ci-
calino suona in modo intermittente.
Se la spia di allarme livello carburante è atti-
vata, rifornire il serbatoio del carburante al più
presto possibile. (Vedere pagina 48 per infor-
mazioni sul rifornimento del serbatoio carbu-
rante.)
Dopo aver rifornito il serbatoio del carburante,
i segnali di allarme vengono cancellati quan-
do il motore viene riavviato.
NOTA:
Premere il tasto “Hour Volt” (Ore Volt) per
spegnere il cicalino.
HJU37293Spia di allarme pressione olio
Se la pressione dell’olio scende in modo si-
gnificativo, il simbolo di allarme della pressio-
ne dell’olio e la spia di allarme “WARNING”
lampeggiano, e il cicalino suona in modo in-
termittente. Contemporaneamente, il regime
1Tasto “Hour Volt” (Ore Volt)
2 Vo l t m e t r o
1 Indicatore del livello del carburante
1
2
1
UF2R74H0.book Page 38 Friday, August 10, 2012 2:16 PM

Utilizzo della strumentazione

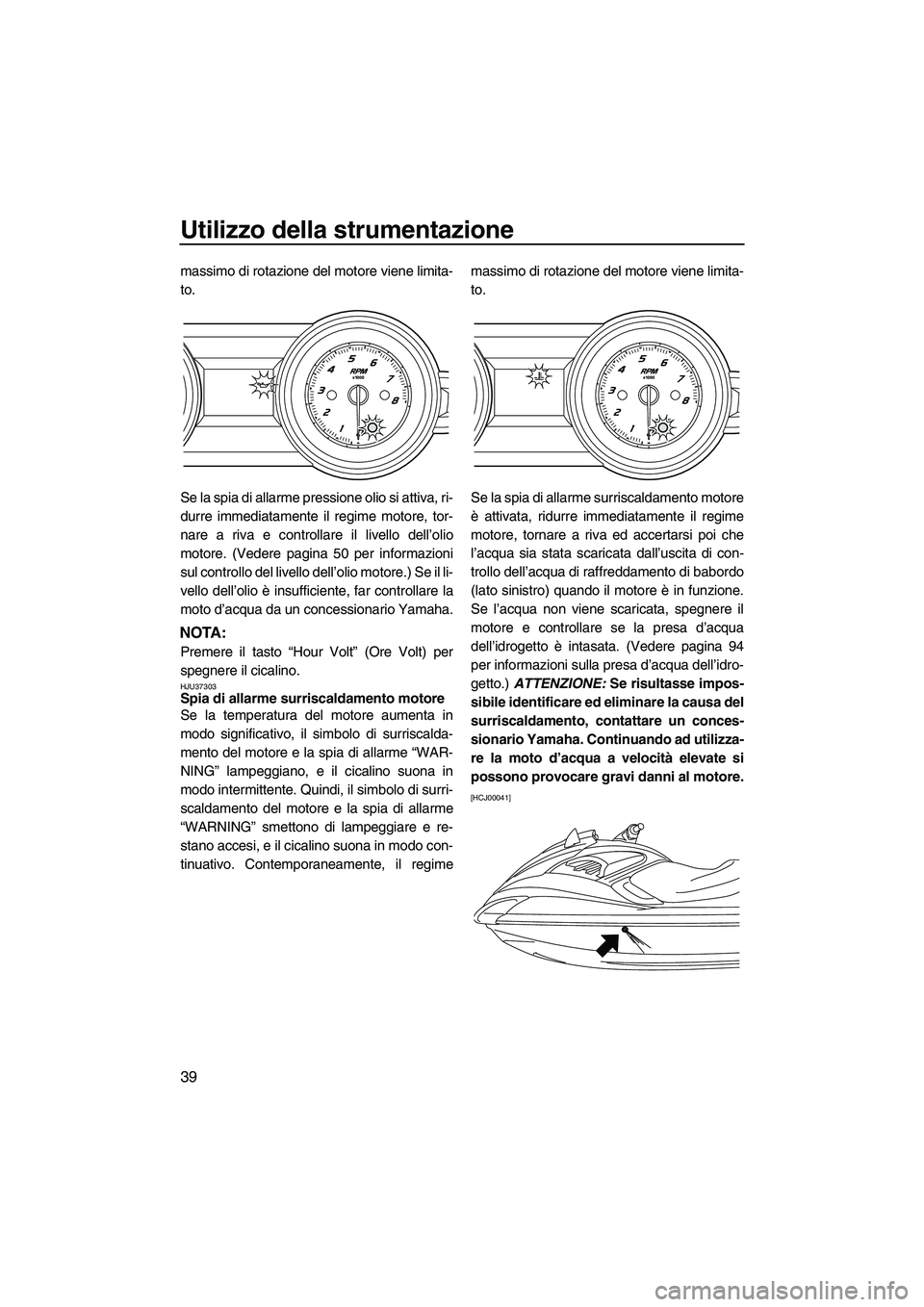

39
massimo di rotazione del motore viene limita-
to.
Se la spia di allarme pressione olio si attiva, ri-
durre immediatamente il regime motore, tor-
nare a riva e controllare il livello dell’olio
motore. (Vedere pagina 50 per informazioni
sul controllo del livello dell’olio motore.) Se il li-
vello dell’olio è insufficiente, far controllare la
moto d’acqua da un concessionario Yamaha.
NOTA:
Premere il tasto “Hour Volt” (Ore Volt) per
spegnere il cicalino.
HJU37303Spia di allarme surriscaldamento motore
Se la temperatura del motore aumenta in
modo significativo, il simbolo di surriscalda-
mento del motore e la spia di allarme “WAR-
NING” lampeggiano, e il cicalino suona in
modo intermittente. Quindi, il simbolo di surri-
scaldamento del motore e la spia di allarme
“WARNING” smettono di lampeggiare e re-
stano accesi, e il cicalino suona in modo con-
tinuativo. Contemporaneamente, il regimemassimo di rotazione del motore viene limita-
to.
Se la spia di allarme surriscaldamento motore
è attivata, ridurre immediatamente il regime
motore, tornare a riva ed accertarsi poi che
l’acqua sia stata scaricata dall’uscita di con-
trollo dell’acqua di raffreddamento di babordo
(lato sinistro) quando il motore è in funzione.
Se l’acqua non viene scaricata, spegnere il
motore e controllare se la presa d’acqua
dell’idrogetto è intasata. (Vedere pagina 94
per informazioni sulla presa d’acqua dell’idro-
getto.)
ATTENZIONE: Se risultasse impos-
sibile identificare ed eliminare la causa del
surriscaldamento, contattare un conces-
sionario Yamaha. Continuando ad utilizza-
re la moto d’acqua a velocità elevate si
possono provocare gravi danni al motore.
[HCJ00041]
UF2R74H0.book Page 39 Friday, August 10, 2012 2:16 PM

Utilizzo della strumentazione
40
NOTA:
Premere il tasto “Hour Volt” (Ore Volt) per
spegnere il cicalino.
HJU37312Spia di allarme controllo motore
Se viene rilevato il guasto di un sensore o un
cortocircuito, il simbolo di allarme controllo
motore e la spia di allarme “WARNING” inizia-
no a lampeggiare, e il cicalino suona in modo
intermittente.
Se la spia di allarme controllo motore si attiva,
ridurre immediatamente il regime motore, tor-
nare a riva e fare controllare il motore da un
concessionario Yamaha.
NOTA:
Premere il tasto “Hour Volt” (Ore Volt) per
spegnere il cicalino.
UF2R74H0.book Page 40 Friday, August 10, 2012 2:16 PM

Utilizzo delle dotazioni
41
HJU40333
Dotazione HJU41410Selle
La sella anteriore e la sella posteriore sono ri-
movibili.
Rimuovere le selle per accedere al vano mo-
tore e allo scomparto portaoggetti impermea-
bile.
Per togliere la sella posteriore:
(1) Tirare verso l’alto la leva a scatto dellasella posteriore, quindi sollevare la parte
posteriore della sella.
(2) Tirare indietro la sella e rimuoverla. Per installare la sella posteriore:
(1) Inserire le sporgenze presenti nella parte
anteriore della sella nei supporti del pon-
te.
(2) Premere la parte posteriore della sella per bloccarla saldamente in posizione.
Per togliere la sella anteriore:
(1) Togliere la sella posteriore.
1 Leva a scatto della sella
1
