2013 YAMAHA FZR ΟΔΗΓΌΣ ΧΡΉΣΗΣ (in Greek)

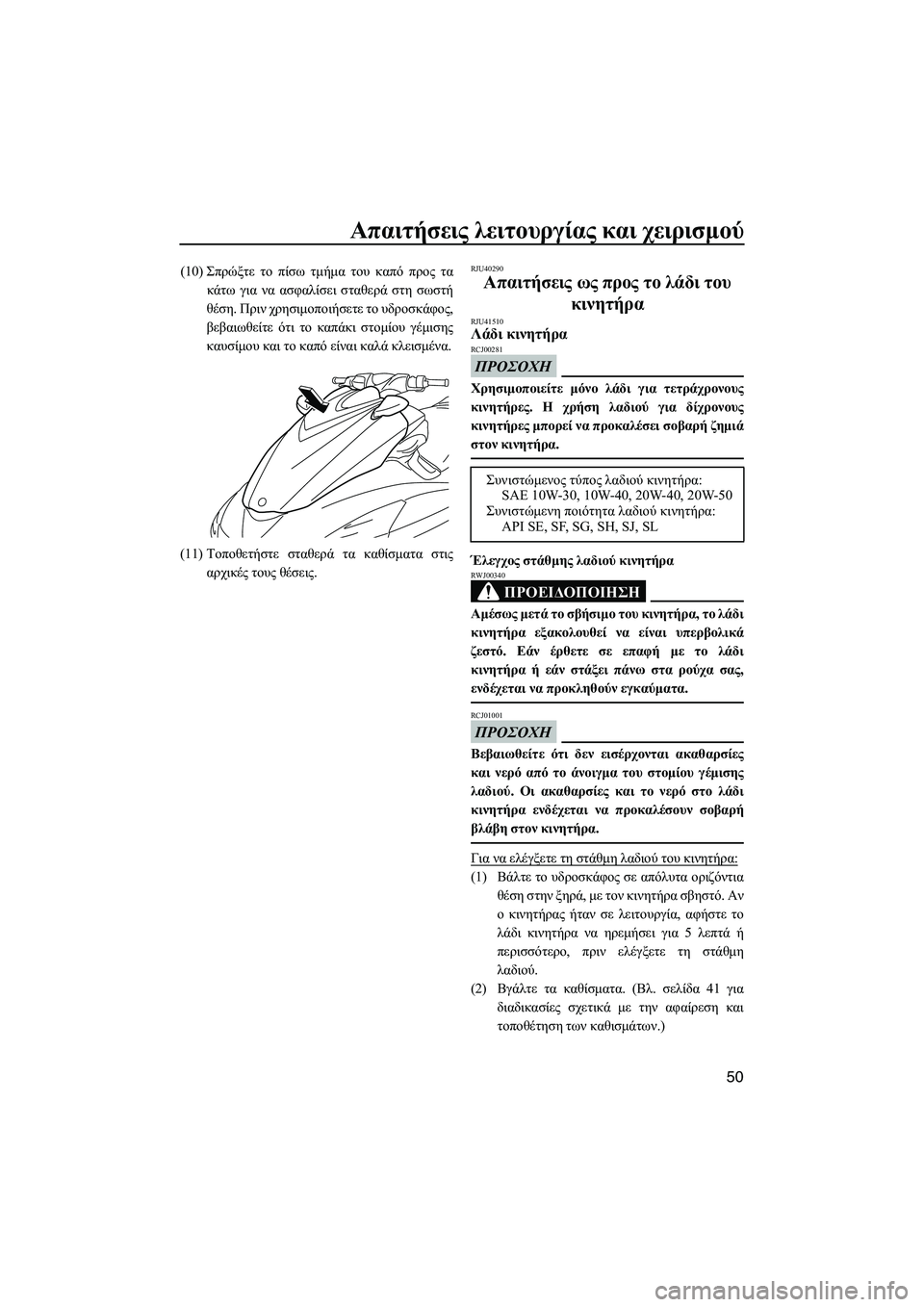

Απαιτήσεις λειτουργίας και χειρισμού
50
(10) Σπρώξτε το πίσω τμήμα του καπό προς τα
κάτω για να ασφαλίσει σταθερά στη σωστή
θέση . Πριν χρησιμοποιήσετε το υδροσκάφος ,
βεβαιωθείτε ότι το καπάκι στομίου γέμισης
καυσίμου και το καπό είναι καλά κλεισμένα .
(11) Τοποθετήστε σταθερά τα καθίσματα στις
αρχικές τους θέσεις .RJU40290
Απαιτήσεις ως προς το λάδι του
κινητήρα
RJU41510Λάδι κινητήρα
ΠΡΟΣΟΧΗ
RCJ00281
Χρησιμοποιείτε μόνο λάδι για τετράχρονους
κινητήρες. Η χρήση λαδιού για δίχρονους
κινητήρες μπορεί να προκαλέσει σοβαρή ζημιά
στον κινητήρα .
Έλεγχος στάθμης λαδιού κινητήρα
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
RWJ00340
Αμέσως μετά το σβήσιμο του κινητήρα , το λάδι
κινητήρα εξακολουθεί να είναι υπερβολικά
ζεστό . Εάν έρθετε σε επαφή με το λάδι
κινητήρα ή εάν στάξει πάνω στα ρούχα σας ,
ενδέχεται να προκληθούν εγκαύματα .
ΠΡΟΣΟΧΗ
RCJ01001
Βεβαιωθείτε ότι δεν εισέρχονται ακαθαρσίες
και νερό από το άνοιγμα του στομίου γέμισης
λαδιού . Οι ακαθαρσίες και το νερό στο λάδι
κινητήρα ενδέχεται να προκαλέσουν σοβαρή
βλάβη στον κινητήρα .
Για να ελέγξετε τη στάθμη λαδιού του κινητήρα :
(1)Βάλτε το υδροσκάφος σε απόλυτα οριζόντια
θέση στην ξηρά , με τον κινητήρα σβηστό . Αν
ο κινητήρας ήταν σε λειτουργία , αφήστε το
λάδι κινητήρα να ηρεμήσει για 5 λεπτά ή
περισσότερο, πριν ελέγξετε τη στάθμη
λαδιού .
(2) Βγάλτε τα καθίσματα . (Βλ . σελίδα 41 για
διαδικασίες σχετικά με την αφαίρεση και
τοποθέτηση των καθισμάτων .)
Συνιστώμενος τύπος λαδιού κινητήρα :
SAE 10W-30, 10W-40, 20W-40, 20W-50
Συνιστώμενη ποιότητα λαδιού κινητήρα :
API SE, SF, SG, SH, SJ, SL
UF2R74R0.book Page 50 Friday, August 10, 2012 4:07 PM

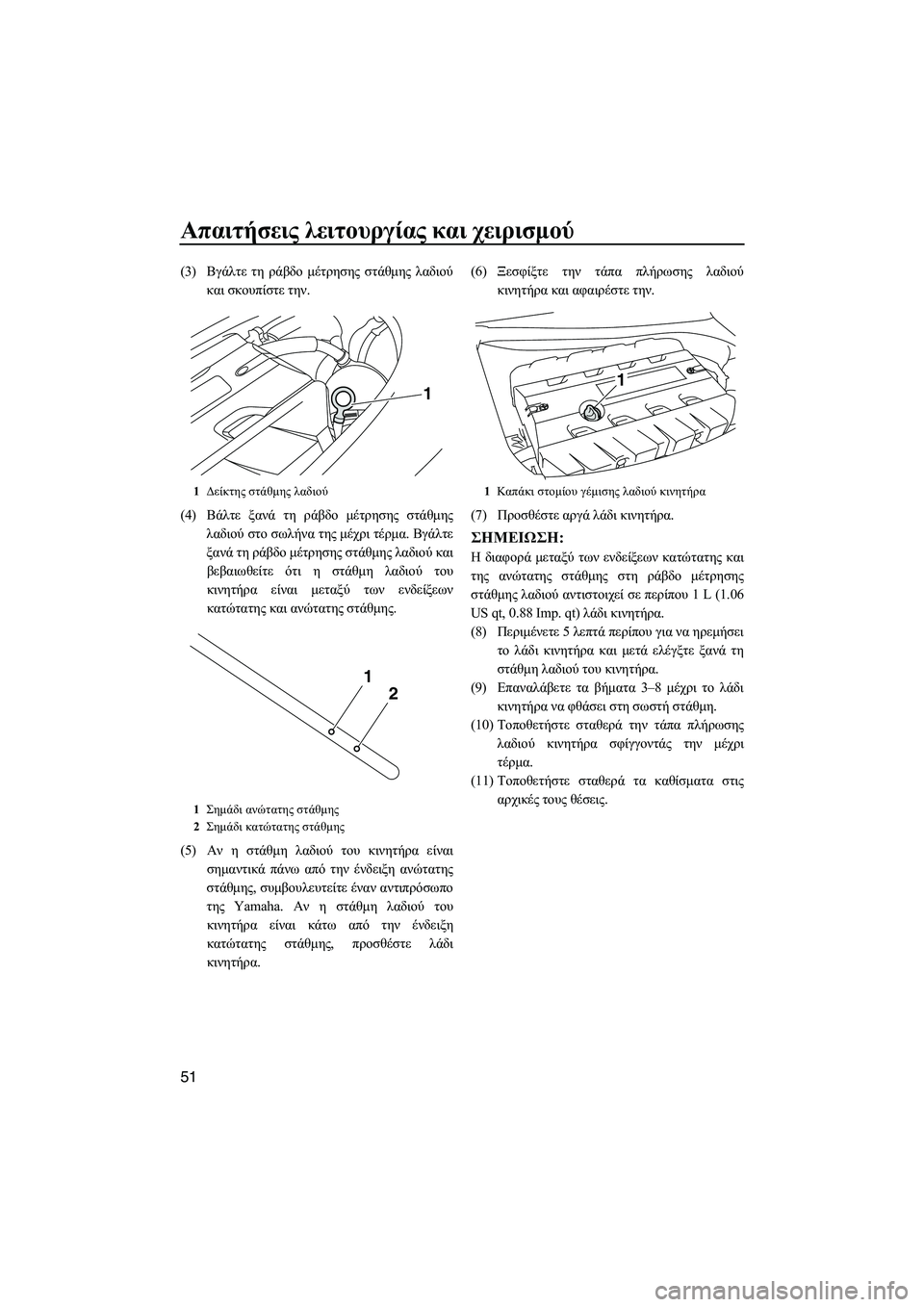

Απαιτήσεις λειτουργίας και χειρισμού
51
(3) Βγάλτε τη ράβδο μέτρησης στάθμης λαδιού
και σκουπίστε την .
(4) Βάλτε ξανά τη ράβδο μέτρησης στάθμης
λαδιού στο σωλήνα της μέχρι τέρμα. Βγάλτε
ξανά τη ράβδο μέτρησης στάθμης λαδιού και
βεβαιωθείτε ότι η στάθμη λαδιού του
κινητήρα είναι μεταξύ των ενδείξεων
κατώτατης και ανώτατης στάθμης .
(5) Αν η στάθμη λαδιού του κινητήρα είναι
σημαντικά πάνω απ
ό την ένδειξη ανώτατης
στάθμης , συμβουλευτείτε έναν αντιπρόσωπο
της Yamaha. Αν η στάθμη λαδιού του
κινητήρα είναι κάτω από την ένδειξη
κατώτατης στάθμης , προσθέστε λάδι
κινητήρα . (6)
Ξεσφίξτε την τάπα πλήρωσης λαδιού
κινητήρα και αφαιρέστε την .
(7) Προσθέστε αργά λάδι κινητήρα .
ΣΗMΕΙΩΣΗ :
Η διαφορά μεταξύ των ενδείξεων κατώτατης και
της ανώτατης στάθμης στη ράβδο μέτρησης
στάθμης λαδιού αντιστοιχεί σε περίπου 1 L (1.06
US qt, 0.88 Imp. qt) λάδι κινητήρα .
(8) Περιμένετε 5 λεπτά περίπου για να ηρεμήσει
το λάδι κινητήρα και μετά ελέγξτε ξανά τη
στάθμη λαδιού του κινητήρα .
(9) Επαναλάβετε τα βήματα 3–8 μέχρι το λάδι
κινητήρα να φθάσει στη σωστή στάθμη .
(10) Τοποθετήστε σταθερά τη
ν τάπα πλήρωσης
λαδιού κινητήρα σφίγγοντάς την μέχρι
τέρμα .
(11) Τοποθετήστε σταθερά τα καθίσματα στις
αρχικές τους θέσεις .
1Δείκτης στάθμης λαδιού
1 Σημάδι ανώτατης στάθμης
2 Σημάδι κατώτατης στάθμης
1
2
1
1 Καπ άκι στομίου γέμισης λαδιού κινητήρα
1
UF2R74R0.book Page 51 Friday, August 10, 2012 4:07 PM

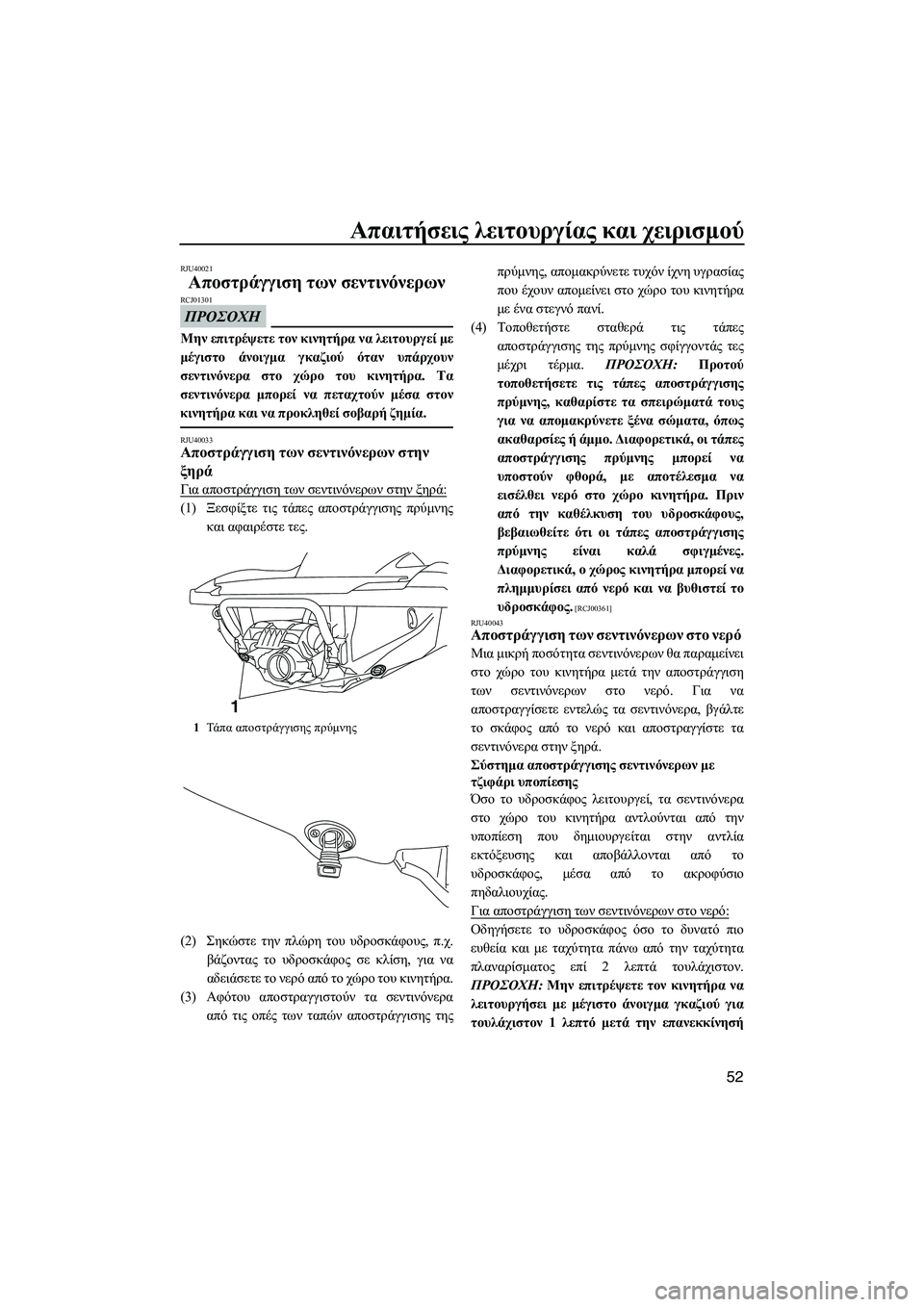

Απαιτήσεις λειτουργίας και χειρισμού
52
RJU40021
Αποστράγγιση των σεντινόνερων
ΠΡΟΣΟΧΗ
RCJ01301
Μην επιτρέψετε τον κινητήρα να λειτουργεί με
μέγιστο άνοιγμα γκαζιού όταν υπάρχουν
σεντινόνερα στο χώρο του κινητήρα . Τα
σεντινόνερα μπορεί να πεταχτούν μέσα στον
κινητήρα και να προκληθεί σοβαρή ζημία .
RJU40033Αποστράγγιση των σεντινόνερων στην
ξηρά
Για αποστράγγιση των σεντινόνερων στην ξηρά :
(1)Ξεσφίξτε τις τάπες αποστράγγισης πρύμνης
και αφαιρέστε τες .
(2) Σηκώστε την πλώρη του υδροσκάφους , π.χ .
βάζοντας το υδροσκάφος σε κλίση , για να
αδειάσετε το νερό από το χώρο του κινητήρα .
(3) Αφότου αποστραγγιστούν τα σεντινόνερα
από τις οπές των ταπών αποστράγγισης της πρύμνης
, απομακρύνετε τυχόν ίχνη υγρασίας
που έχουν απομείνει στο χώρο του κι
νητήρα
με ένα στεγνό πανί .
(4) Τοποθετήστε σταθερά τις τάπες
αποστράγγισης της πρύμνης σφίγγοντάς τες
μέχρι τέρμα . ΠΡΟΣΟΧΗ : Προτού
τοποθετήσετε τις τάπες αποστράγγισης
πρύμνης , καθαρίστε τα σπειρώματά τους
για να απομακρύνετε ξένα σώματα , όπως
ακαθαρσίες ή άμμο . Διαφορετικά , οι τάπες
αποστράγγισης πρύμνης μπορεί να
υποστούν φθορά , με αποτέλεσμα να
εισέλθει νερό στο χώρο κινητήρα . Πριν
από τη
ν καθέλκυση του υδροσκάφους ,
βεβαιωθείτε ότι οι τάπες αποστράγγισης
πρύμνης είναι καλά σφιγμένες .
Διαφορετικά , ο χώρος κινητήρα μπορεί να
πλημμυρίσει από νερό και να βυθιστεί το
υδροσκάφος .
[RCJ00361]
RJU40043
Αποστράγγιση των σεντινόνερων στο νερό
Μια μικρή ποσότητα σεντινόνερων θα παραμείνει
στο χώρο του κινητήρα μετά την αποστράγγιση
των σεντινόνερων στο νερό . Για να
αποστραγγίσετε εντελώς τα σεντινόνερα , βγάλτε
το σκάφος από το νερό και αποστραγγίστε τα
σεντινόνερα στην ξηρά.
Σύστημα αποστράγγισης σεντινόνερων με
τζιφάρι υποπίεσης
Όσο το υδροσκάφος λειτουργεί , τα σεντινόνερα
στο χώρο του κινητήρα αντλούνται από την
υποπίεση πο
υ δημιουργείται στην αντλία
εκτόξευσης και αποβάλλονται από το
υδροσκάφος , μέσα από το ακροφύσιο
πηδαλιουχίας .
Για αποστράγγιση των σεντινόνερων στο νερό :
Οδηγήσετε το υδροσκάφος όσο το δυνατό πιο
ευθεία και με ταχύτητα πάνω από την ταχύτητα
πλαναρίσματος επί 2 λεπτά τουλάχιστον .
ΠΡΟΣΟΧΗ : Μην επιτρέψετε τον κινητήρα να
λειτουργήσει με μέγιστο άνοιγμα γκαζιού για
τουλάχιστον 1 λεπτό μετά την επανεκκίνησή
1 Τά π α αποστράγγισης πρύμνης
1
UF2R74R0.book Page 52 Friday, August 10, 2012 4:07 PM

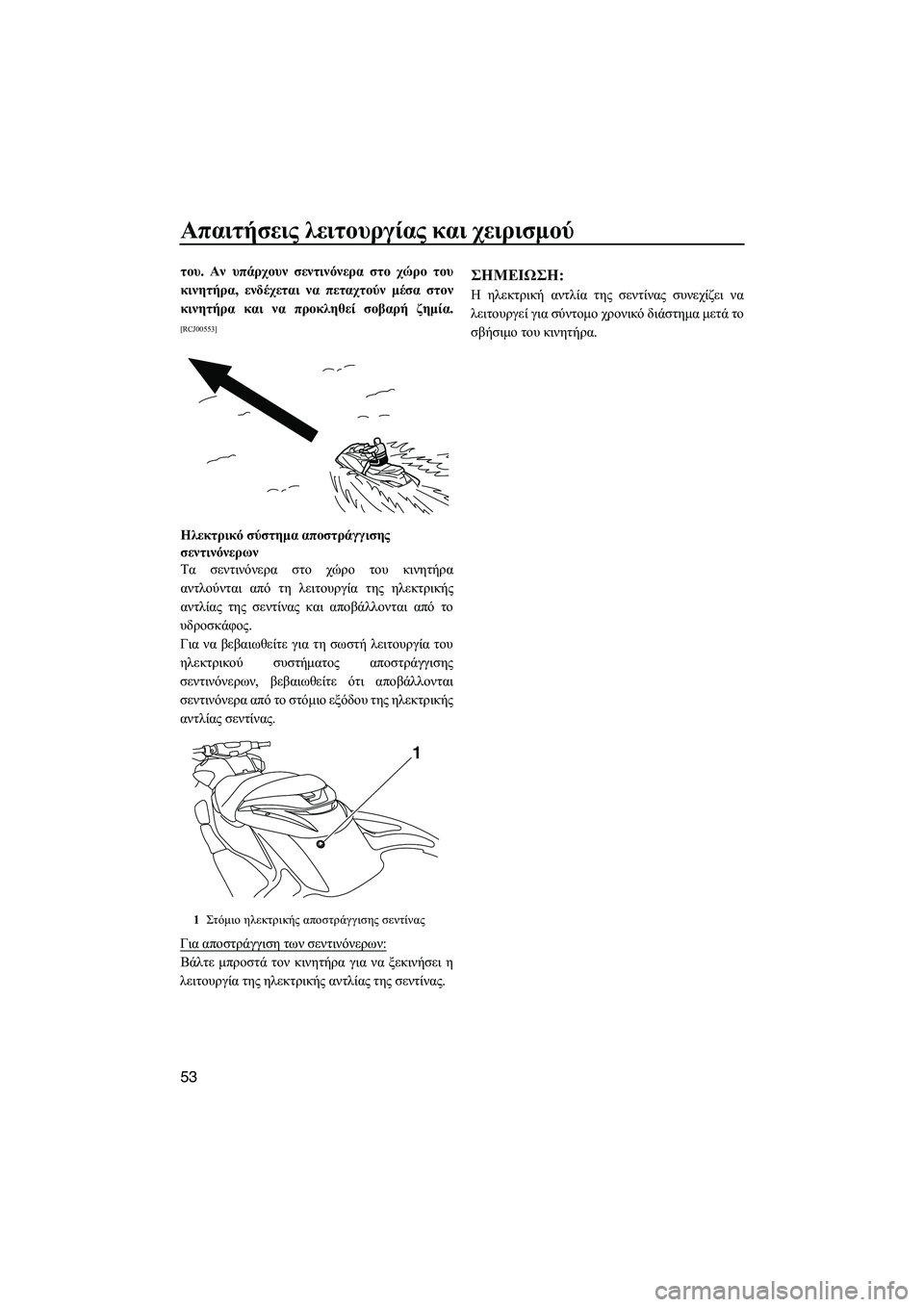

Απαιτήσεις λειτουργίας και χειρισμού
53
του . Αν υπάρχουν σεντινόνερα στο χώρο του
κινητήρα , ενδέχεται να πεταχτούν μέσα στον
κινητήρα και να προκληθεί σοβαρή ζημία .
[RCJ00553]
Ηλεκτρικό σύστημα αποστράγγισης
σεντινόνερων
Τα σεντινόνερα στο χώρο του κινητήρα
αντλούνται από τη λειτουργία της ηλεκτρικής
αντλίας της σεντίνας και αποβάλλονται από το
υδροσκάφος .
Για να βεβαιωθείτε για τη σωστή λειτουργία του
ηλεκτρικού συστήματος αποστράγγισης
σεντινόνερων , βεβαιωθείτε ότι αποβάλλονται
σεντινόνερα από το στόμιο εξόδου της ηλεκτρικής
αντλίας σεντίνας .
Για αποστράγγιση των σεντινόνερων :
Βάλτε μπροστά τον κινητήρα για να ξεκινήσει η
λειτουργία της ηλεκτρικής αντλίας της σεντίνας .
ΣΗMΕΙΩΣΗ :
Η ηλεκτρική αντλία της σεντίνας συνεχίζει να
λειτουργεί για σύντομο χρονικό διάστημα μετά το
σβήσιμο του κινητήρα .
1Στόμιο ηλεκτρικής αποστράγγισης σεντίνας
1
UF2R74R0.book Page 53 Friday, August 10, 2012 4:07 PM

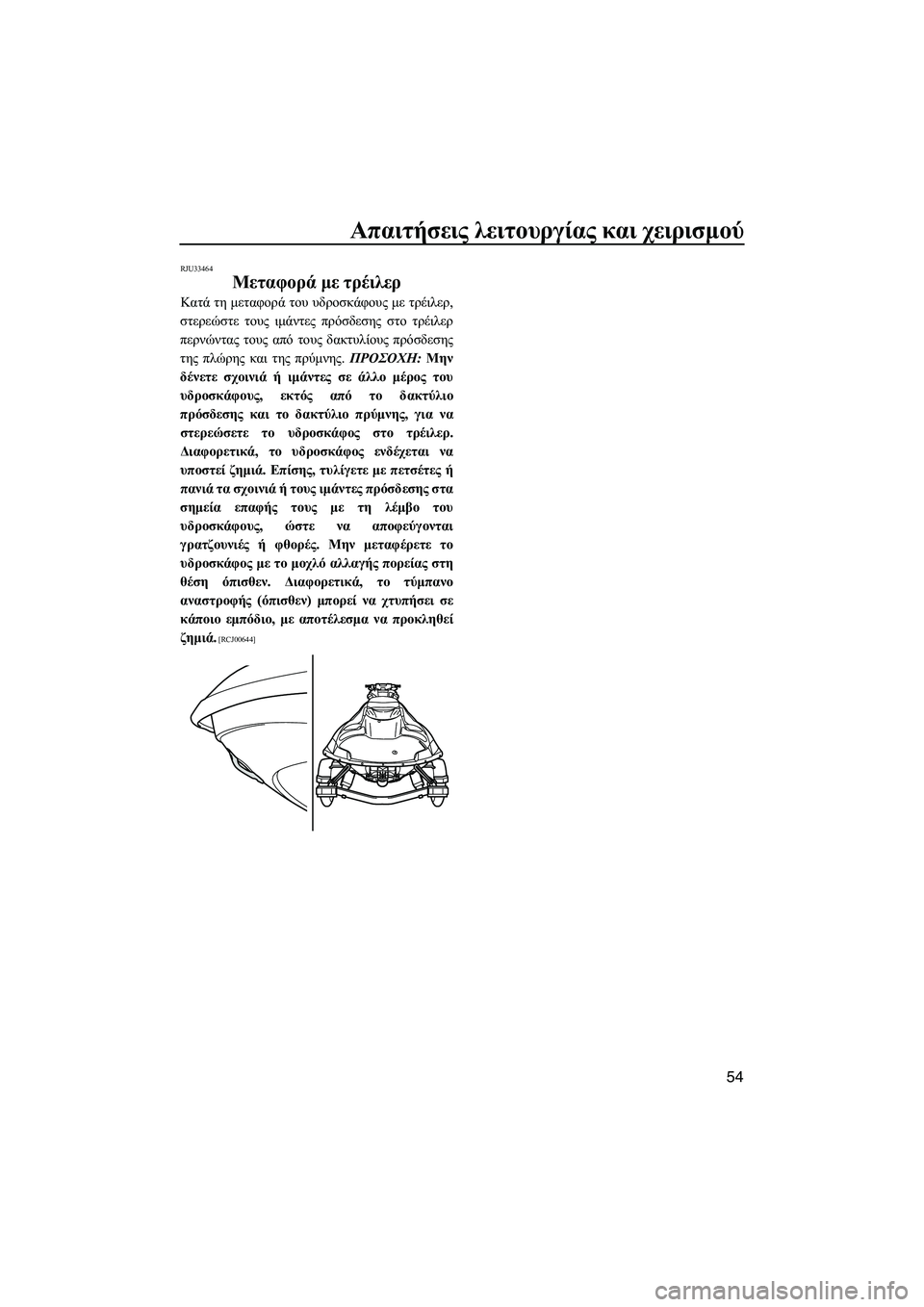

Απαιτήσεις λειτουργίας και χειρισμού
54
RJU33464
Μεταφορά με τρέιλερ
Κατά τη μεταφορά του υδροσκάφους με τρέιλερ ,
στερεώστε τους ιμάντες πρόσδεσης στο τρέιλερ
περνώντας τους από τους δακτυλίους πρόσδεσης
της πλώρης και της πρύμνης . ΠΡΟΣΟΧΗ : Μην
δένετε σχοινιά ή ιμάντες σε άλλο μέρος του
υδροσκάφους , εκτός από το δακτύλιο
πρόσδεσης και το δακτύλιο πρύμνης , για να
στερεώσετε το υδροσκάφος στο τρέιλερ .
Διαφορετικά , το υδροσκάφος εν
δέχεται να
υποστεί ζημιά . Επίσης , τυλίγετε με πετσέτες ή
πανιά τα σχοινιά ή τους ιμάντες πρόσδεσης στα
σημεία επαφής τους με τη λέμβο του
υδροσκάφους , ώστε να αποφεύγονται
γρατζουνιές ή φθορές . Μην μεταφέρετε το
υδροσκάφος με το μοχλό αλλαγής πορείας στη
θέση όπισθεν. Διαφορετικά , το τύμπανο
αναστροφής (όπισθεν ) μπορεί να χτυπήσει σε
κάποιο εμπόδιο , με απο
τέλεσμα να προκληθεί
ζημιά .
[RCJ00644]
UF2R74R0.book Page 54 Friday, August 10, 2012 4:07 PM

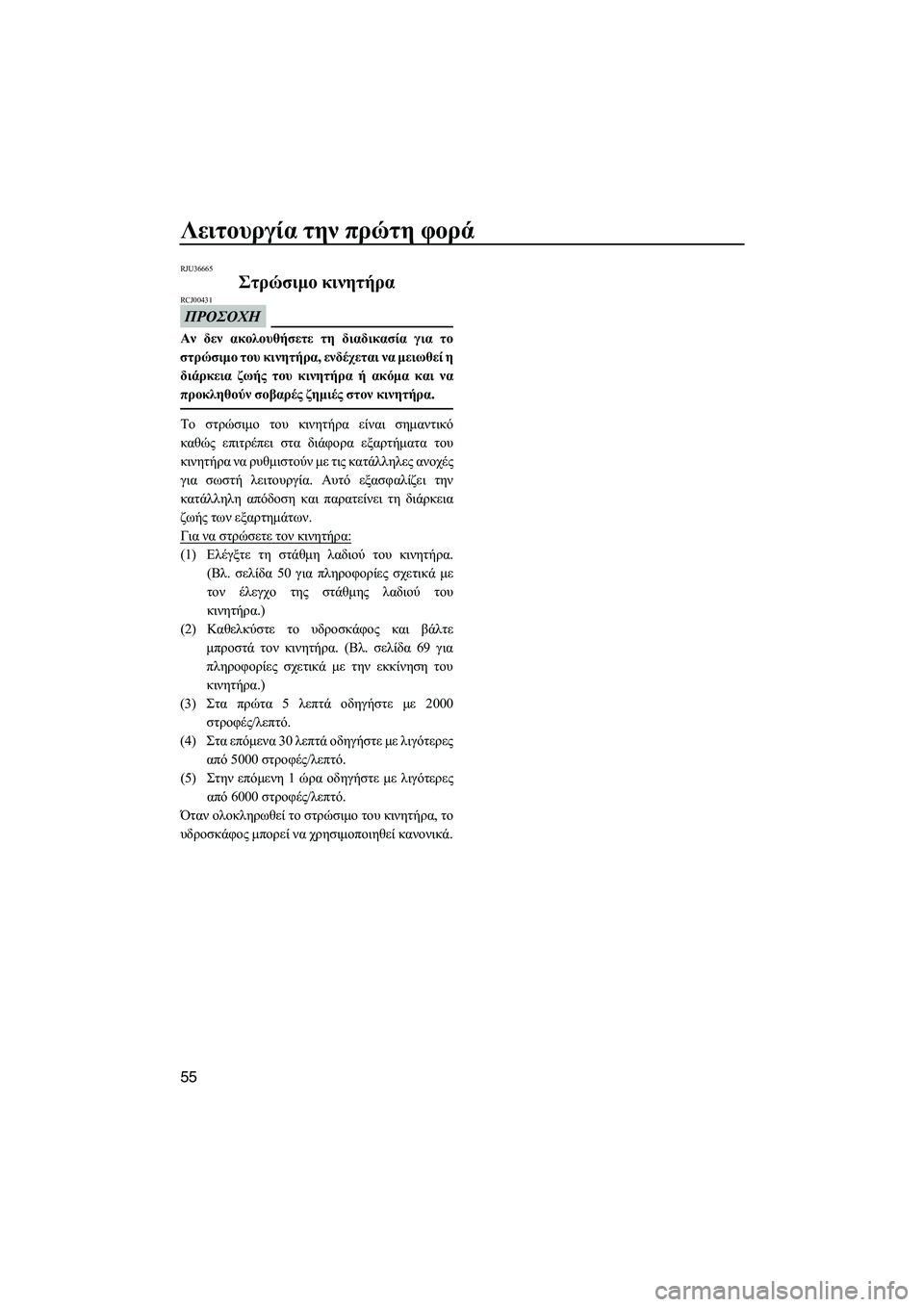

Λειτουργία την πρώτη φορά
55
RJU36665
Στρώσιμο κινητήρα
ΠΡΟΣΟΧΗ
RCJ00431
Αν δεν ακολουθήσετε τη διαδικασία για το
στρώσιμο του κινητήρα , ενδέχεται να μειωθεί η
διάρκεια ζωής του κινητήρα ή ακόμα και να
προκληθούν σοβαρές ζημιές στον κινητήρα .
Το στρώσιμο του κινητήρα είναι σημαντικό
καθώς επιτρέπει στα διάφορα εξαρτήματα του
κινητήρα να ρυθμιστούν με τις κατάλληλες ανοχές
για σωστή λειτουργία . Αυτό εξασφαλίζει την
κατάλληλη απόδοση και παρατείνει τη διάρκεια
ζωής των εξαρτημάτων .
Για να στρώσετε τον κινητήρα :
(1)Ελέγξτε τη στάθμη λαδιού του κινητήρα .
( Βλ . σελίδα 50 για πληροφορίες σχετικά με
τον έλεγχο της στάθμης λαδιού του
κινητήρα .)
(2) Καθελκύστε το υδροσκάφος και βάλτε
μπροστά τον κινητήρα . (Βλ . σελίδα 69 για
πληροφορίες σχετικά με την εκκίνηση του
κινητήρα .)
(3) Στα πρώτα 5 λεπτά οδηγήστε με 2000
στροφές /λεπτό .
(4) Στα επόμενα 30 λεπτά οδηγήστε με λιγότερες
από 5000 στροφές /λε
πτό .
(5) Στην επόμενη 1 ώρα οδηγήστε με λιγότερες
από 6000 στροφές /λεπτό .
Όταν ολοκληρωθεί το στρώσιμο του κινητήρα , το
υδροσκάφος μπορεί να χρησιμοποιηθεί κανονικά .
UF2R74R0.book Page 55 Friday, August 10, 2012 4:07 PM

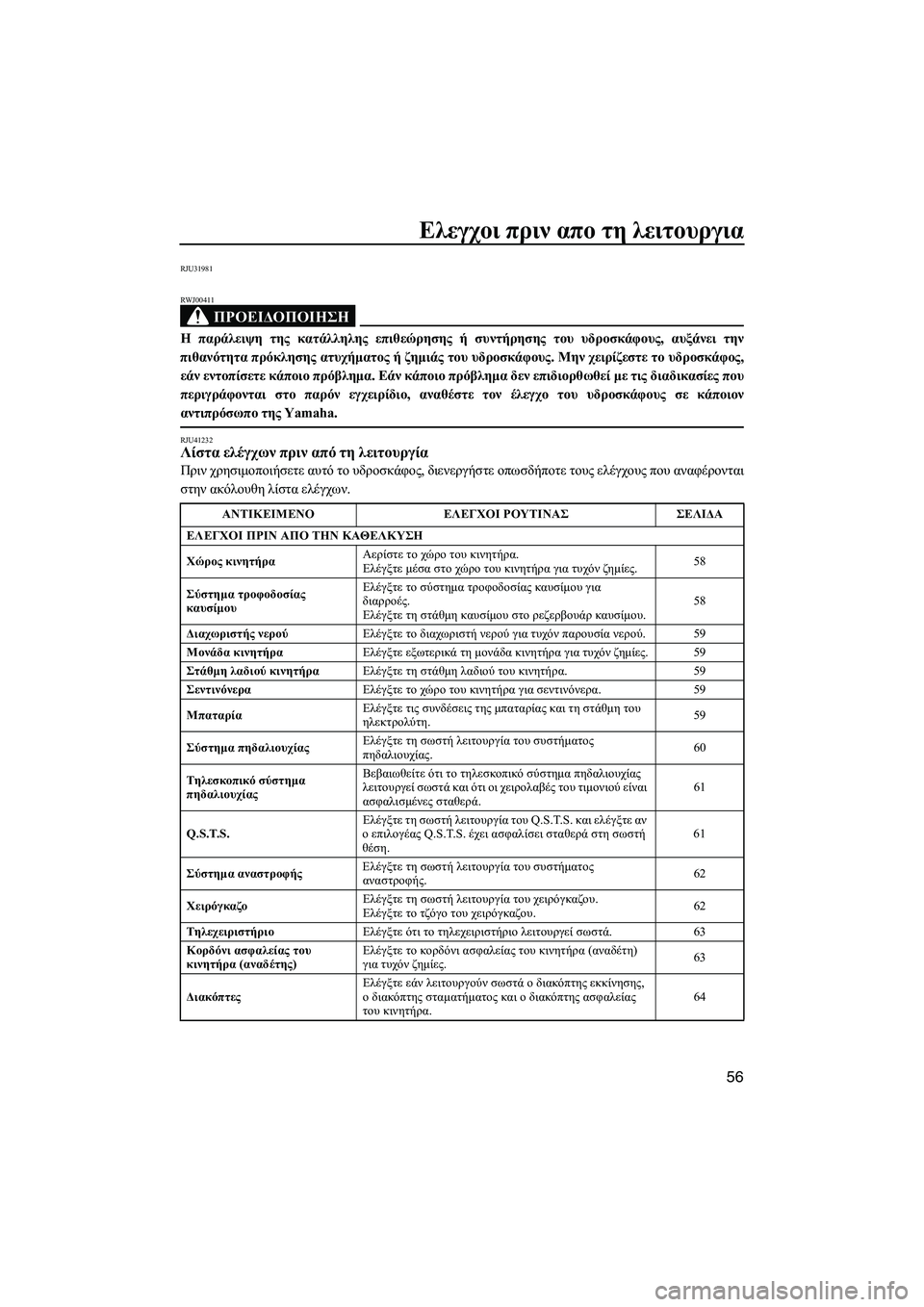

Ελεγχοι πριν απο τη λειτουργια
56
RJU31981
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
RWJ00411
Η παράλειψη της κατάλληλης επιθεώρησης ή συντήρησης του υδροσκάφους , αυξάνει την
πιθανότητα πρόκλησης ατυχήματος ή ζημιάς του υδροσκάφους . Μην χειρίζεστε το υδροσκάφος ,
εάν εντοπίσετε κάποιο πρόβλημα . Εάν κάποιο πρόβλημα δεν επιδιορθωθεί με τις διαδικασίες που
περιγράφονται στο παρόν εγχειρίδιο , αναθέστε τον έλεγχο του υδροσκάφους σε κάποιον
αντιπρόσωπο της Yamaha.
RJU41232Λίστα ελέγχων πριν από τη λειτουργία
Πριν χρησιμοποιήσετε αυτό το υδροσκάφος , διενεργήστε οπωσδήποτε τους ελέγχους που αναφέρονται
στην ακόλουθη λίστα ελέγχων .
ΑΝΤΙΚΕΙΜΕΝΟ ΕΛΕΓΧΟΙ ΡΟΥΤΙΝΑΣ ΣΕΛΙΔΑ
ΕΛΕΓΧΟΙ ΠΡΙΝ ΑΠΟ ΤΗΝ ΚΑΘΕΛΚΥΣΗ
Χώρος κινητήρα Αερίστε
το χώρο του κινητήρα .
Ελέγξτε μέσα στο χώρο του κινητήρα για τυχόν ζη μ ί ε ς . 58
Σύστημα τροφοδοσίας
καυσίμου Ελέγξτε
το σύστημα τροφοδοσίας καυσίμου για
διαρροές .
Ελέγξτε τη στάθμη καυσίμου στο ρεζερβουάρ καυσίμου. 58
Διαχωριστής νερού Ελέγξτε το διαχωριστή νερού για τυχόν παρουσία νερού .59
Μονάδα κινητήρα Ελέγξτε εξω
τερικά τη μονάδα κινητήρα για τυχόν ζημίες .59
Στά θμη λαδιού κινητήρα Ελέγξτε τη στάθμη λαδιού του κινητήρα .59
Σεντινόνερα Ελέγξτε το χώρο του κινητήρα για σεντινόνερα .59
Μπαταρία Ελέγξτε
τις συνδέσεις της μπαταρίας και τη στάθμη του
ηλεκτρολύτη . 59
Σύστημα πηδαλιουχίας Ελέγξτε
τη σωστή λειτουργία του συστήματος
πηδαλιουχίας . 60
Τηλεσκοπικό σύστημα
πηδαλιουχίας Βεβαιωθείτε
ότι το τηλεσκοπικό σύστημα πη
δαλιουχίας
λειτουργεί σωστά και ότι οι χειρολαβές του τιμονιού είναι
ασφαλισμένες σταθερά . 61
Q.S.T.S. Ελέγξτε
τη σωστή λειτουργία του Q.S.T.S. και ελέγξτε αν
ο επιλογέας Q.S.T.S. έχει ασφαλίσει σταθερά στη σωστή
θέση . 61
Σύστημα αναστροφής Ελέγξτε
τη σωστή λειτουργία του συστήματος
αναστροφής . 62
Χειρόγκαζο Ελέγξτε
τη σωστή λειτουργία του χειρόγκαζου .
Ελέγξτε το τζόγο του χειρόγκαζου . 62
Τη

λ εχ ε ιρ ι στή ρ ι ο Ελέγξτε ότι το τηλεχειριστήριο λειτουργεί σωστά.6 3
Κορδόνι ασφαλείας του
κινητήρα (αναδέτης) Ελέγξτε
το κορδόνι ασφαλείας του κινητήρα (αναδέτη )
για τυχόν ζημίες . 63
Διακόπτες Ελέγξτε
εάν λειτουργούν σωστά ο διακόπτης εκκίνησης ,
ο διακόπτης σταματήματος και ο διακόπτης ασφαλείας
του κινητήρα . 64
UF2R74R0.book Page 56 Friday, August 10, 2012 4:07 PM

Ελεγχοι πριν απο τη λειτουργια
57
ΣΗ MΕΙΩΣΗ :
Για εξασφάλιση της ασφάλειας και της αξιοπιστίας του υδροσκάφους , θα πρέπει να διενεργούνται
έλεγχοι πριν από τη λειτουργία κάθε φορά που χρησιμοποιείται το υδροσκάφος .
Σκευοθήκες Ελέγξτε
τις σκευοθήκες για τυχόν ζημίες και για
ενδεχόμενη παρουσία νερού . 64
Βάση , κάλυμμα και ιμάντας
πυροσβεστήρα Ελέγξτε
τη βάση , το κάλυμμα και τον ιμάντα
πυροσβεστήρα για τυχόν ζημιά . 65
Πυροσβεστήρας Ελέγξτε την κατάσταση του πυροσβεστήρα .65
Εξοπλισμός ασφάλειας Βεβαιωθείτε
ότι υπάρχει στο υδροσκάφος εξοπλισμός
ασφάλειας που ανταποκρίνεται στους ισχύοντες
κανονισμούς . 65
Λέμβος και κατάστρωμα Ελ
έγξτε τη λέμβο και το κατάστρωμα για τυχόν ζημίες .65
Στόμιο εισροής νερού
εκτόξευσης Ελέγξτε
το στόμιο εισροής νερού εκτόξευσης για τυχόν
ζημίες και αν έχει βουλώσει . 65
Τά π ε ς αποστράγγισης πρύμνης Ελέγξτε
τις τάπες αποστράγγισης της πρύμνης για τυχόν
ζημίες και ξένα υλικά , και ελέγξτε αν είναι
τοποθετημένες σταθερά . 65
Καπό Ελέγξτε αν το κα
πό είναι καλά κλεισμένο .66
Εμπρόσθια και πίσω
καθίσματα Ελέγξτε
εάν τα καθίσματα είναι σωστά τοποθετημένα .41
ΕΛΕΓΧΟΙ ΜΕΤΑ ΤΗΝ ΚΑΘΕΛΚΥΣΗ
Στόμιο εξόδου νερού ψύξης Ελέγξτε
ότι εξέρχεται νερό από το αριστερό στόμιο
εξόδου νερού ψύξης ενόσω ο κινητήρας λειτουργεί . 66
Μονάδα δύο αναλογικών
μετρητών Ελέγξτε
αν λειτουργεί σωστά η μονάδα δύο αναλογικών
μετρητών . 66
Στροφές ρε
λαντί κινητήρα Ελέγξτε τις στροφές ρελαντί του κινητήρα .67
ΑΝΤΙΚΕΙΜΕΝΟ ΕΛΕΓΧΟΙ
ΡΟΥΤΙΝΑΣ ΣΕΛΙΔΑ
UF2R74R0.book Page 57 Friday, August 10, 2012 4:07 PM
