Επίλυση προβλημάτων
98
(5) Τοποθετήστε σταθερά την τάπα σφίγγοντάς
την μέχρι τέρμα.
(6) Τοποθετήστε το καπάκι του κιβωτίου
ηλεκτρικών εξαρτημάτων σταθερά στην
αρχική του θέση .
(7) Τοποθετήστε σταθερά τα καθίσματα στις
αρχικές τους θέσεις .
Αν η ασφάλεια ξανακαεί αμέσως , ενδέχεται να
έχει βλάβη το ηλεκτρικό σύστημα . Στην
περίπτωση αυτή , απευθυνθείτε σε έναν
αντιπρόσωπο της Yamaha για σέρβις του
υδροσκάφους .
RJU41821Αντικατάσταση ασφάλειας αντλίας
σεντίνας
Αν καεί η ασφάλεια , αντικαταστήστε την με τη
σωστή ασφάλεια .
Για να αντικαταστήσετε την ασφάλεια :
(1)Βγάλτε τα καθίσματα και το κάλυμμα
κινητήρα . (Βλ . σελίδα 41 για τις διαδικασίες
αφαίρεσης και τοποθέτησης των καθισμάτων
και στη σελίδα 87 για τις διαδικασίες
αφαίρεσης και τοποθέτησης του καλύμματος
κινητήρα .)
(2) Αφαιρέστε τα πλαστικά δεματικά στερέωσης
του αυλακωτού σωλήνα και τα καλώδια της
ασφάλειας της αντλίας της σεντίνας .
ΣΗMΕΙΩΣΗ :
Προσέξτε να μην πέσουν τα πλαστικά δεματικά
μέσα στο χώρο του κινητήρα .
(3) Τραβήξτε έξω την ασφαλειολαβή της αντλίας
της σεντίνας από το λαστιχένιο κάλυμμα , και
αφαιρέστε το κάλυμμα ασφαλειών .
(4) Αντικαταστήστε την καμένη ασφάλεια με
εφεδρική ασφάλεια με το σωστό αμπεράζ .
ΠΡΟΕΙΔΟΠΟΙΗΣΗ ! Μην χρησιμοποιείτε
ασφάλειες διαφορετικού αμπεράζ από το
συνιστώμενο . Η αντικατάσταση με
ασφάλεια διαφορετικής ονο
μαστικής
τάσης μπορεί να προκαλέσει εκτεταμένη
ζημιά στο ηλεκτρικό σύστημα και πιθανώς
πυρκαγιά .
[RWJ00802]
ΣΗMΕΙΩΣΗ :
Αν δυσκολεύεστε να αφαιρέσετε την ασφάλεια ,
χρησιμοποιήστε τον εξολκέα ασφαλειών στην
1 Καλή ασφάλεια
2 Καμένη ασφάλεια
2
1
1 Ασφάλεια αντλίας σεντίνας
2 Πλαστικό δεματικό
3 Πτυχωτός σωλήνας
213
UF2R74R0.book Page 98 Friday, August 10, 2012 4:07 PM

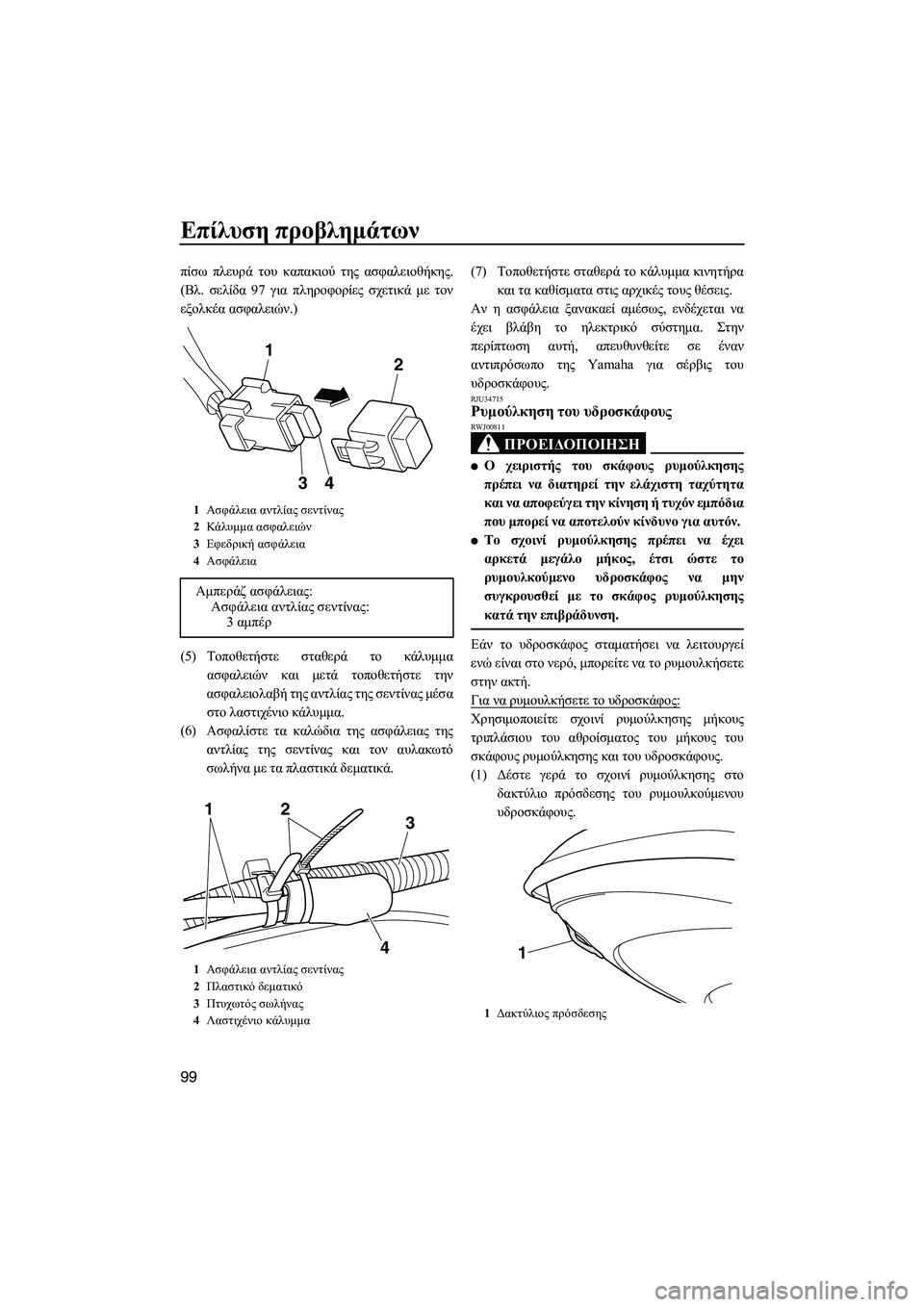

Επίλυση προβλημάτων
99
πίσω πλευρά του καπακιού της ασφαλειοθήκης .
( Βλ . σελίδα 97 για πληροφορίες σχετικά με τον
εξολκέα ασφαλειών .)
(5) Τοποθετήστε σταθερά το κάλυμμα
ασφαλειών και μετά τοποθετήστε την
ασφαλειολαβή της αντλίας της σεντίνας μέσα
στο λαστιχένιο κάλυμμα .
(6) Ασφαλίστε τα καλώδια της ασφάλειας της
αντλίας της σεντίνας και τον αυλακωτό
σωλήνα με τα πλαστικά δεματικά . (7)
Τοποθετήστε σταθερά το κάλυμμα κινητήρα
και τα καθίσματα στις αρχικές τους θέσεις .
Αν η ασφάλεια ξανακαεί αμέσως , ενδέχεται να
έχει βλάβη το ηλεκτρικό σύστημα . Στην
περίπτωση αυτή , απευθυνθείτε σε έναν
αντιπρόσωπο της Yamaha για σέρβις του
υδροσκάφους .
RJU34715Ρυμούλκηση του υδροσκάφους
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
RWJ00811
●Ο χειριστής του σκάφους ρυμούλκησης
πρέπει να διατηρεί την ελάχιστη ταχύτητα
και να αποφεύγει την κίνηση ή τυχόν εμπόδια
που μπορεί να αποτελούν κίνδυνο για αυτόν .
●Το σχοινί ρυμούλκησης πρέπει να έχει
αρκετά μεγάλο μήκος , έτσι ώστε το
ρυμουλκούμενο υδροσκάφος να μην
συγκρουσθεί με το σκάφος ρυμούλκησης
κατά την επιβράδυνση .
Εάν το υδροσκάφος σταματήσει να λειτουργεί
ενώ είναι στο νερό , μπορείτε να το ρυμουλκήσετε
στην ακτή .
Για να ρυμουλκήσετε το υδροσκάφος :
Χρησιμοποιείτε σχοινί ρυμούλκησης μήκους
τριπλάσιου του αθροίσματος του μήκους του
σκάφους ρυμούλκησης και του υδροσκάφους .
(1) Δέστε γερά το σχοινί ρυμούλκησης στο
δακτύλιο πρόσδεσης του ρυμουλκούμενου
υδροσκάφους .
1Ασφάλεια αντλίας σεντίνας
2 Κάλυμμα ασφαλειών
3 Εφεδρική ασφάλεια
4 Ασφάλεια
Αμπεράζ ασφάλειας :
Ασφάλεια αντλίας σεντίνας :
3 αμπέρ
1 Ασφάλεια αντλίας σεντίνας
2 Πλαστικό δεματικό
3 Πτυχωτός σωλήνας
4 Λαστιχένιο κάλυμμα
21
43
213
4
1 Δακτύλιος πρόσδεσης
1
UF2R74R0.book Page 99 Friday, August 10, 2012 4:07 PM

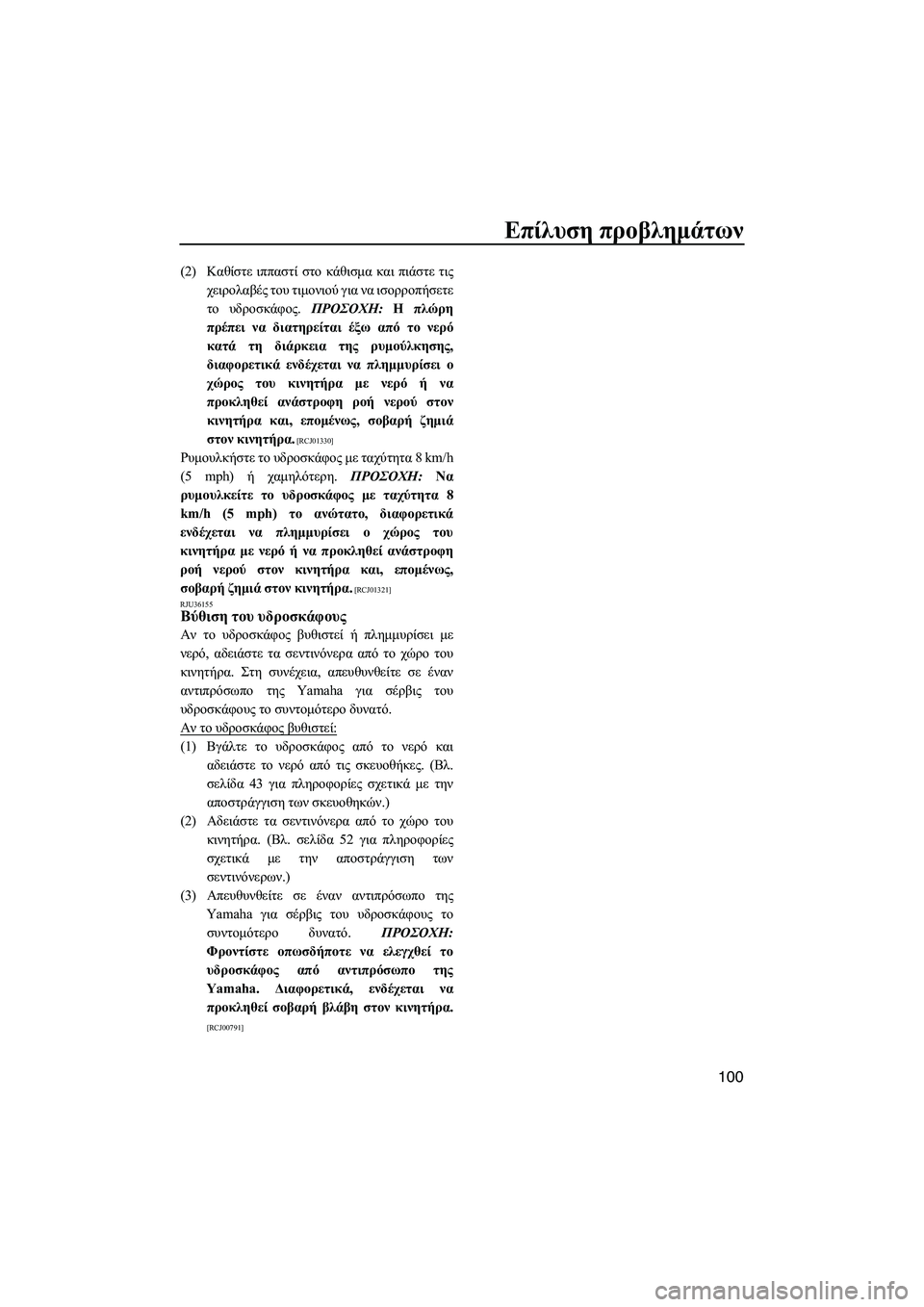

Επίλυση προβλημάτων
100
(2) Καθίστε ιππαστί στο κάθισμα και πιάστε τις
χειρολαβές του τιμονιού για να ισορροπήσετε
το υδροσκάφος . ΠΡΟΣΟΧΗ : Η πλώρη
πρέπει να διατηρείται έξω από το νερό
κατά τη διάρκεια της ρυμούλκησης ,
διαφορετικά ενδέχεται να πλημμυρίσει ο
χώρος του κινητήρα με νερό ή να
προκληθεί ανάστροφη ροή νερού στον
κινητήρα και , επομένως , σοβαρή ζημιά
στον κινητήρα .
[RCJ01330]
Ρυμουλκήστε το υδροσκάφος με ταχύτητα 8 km/h
(5 mph) ή χαμηλότερη. ΠΡΟΣΟΧΗ: Να
ρυμουλκείτε το υδροσκάφος με ταχύτητα 8
km/h (5 mph) το ανώτατο , διαφορετικά
ενδέχεται να πλημμυρίσει ο χώρος του
κινητήρα με νερό ή να προκληθεί ανάστροφη
ροή νερού στον κινητήρα και , επομένως ,
σοβαρή ζημιά στον κινητήρα .
[RCJ01321]
RJU36155
Βύθιση του υδροσκάφους
Αν το υδροσκάφος βυθιστεί ή πλημμυρίσει με
νερό , αδειάστε τα σεντινόνερα από το χώρο του
κινητήρα . Στη συνέχεια , απευθυνθείτε σε έναν
αντιπρόσωπο της Yamaha για σέρβις του
υδροσκάφους το συντομότερο δυνατό .
Αν το υδροσκάφος βυθιστεί :
(1)Βγάλτε το υδροσκάφος από το νερό και
αδειάστε το νερό από τις σκευοθήκες . (Βλ .
σελίδα 43 για πληροφορίες σχετικά με την
αποστράγγιση των σκευοθηκών .)
(2) Αδειάστε τα σεντινόνερα από το χώρο του
κινητήρα . (Βλ . σελίδα 52 για πληροφορίες
σχετικά με την αποστράγγιση των
σεντινόνερων .)
(3) Απευθυνθείτε σε έναν αντιπρόσωπο της
Yamaha για σέρβις του υδροσκάφους το
συντομότερο δυνατό . Π
ΡΟΣΟΧΗ:
Φροντίστε οπωσδήποτε να ελεγχθεί το
υδροσκάφος από αντιπρόσωπο της
Yamaha. Διαφορετικά , ενδέχεται να
προκληθεί σοβαρή βλάβη στον κινητήρα .
[RCJ00791]
UF2R74R0.book Page 100 Friday, August 10, 2012 4:07 PM

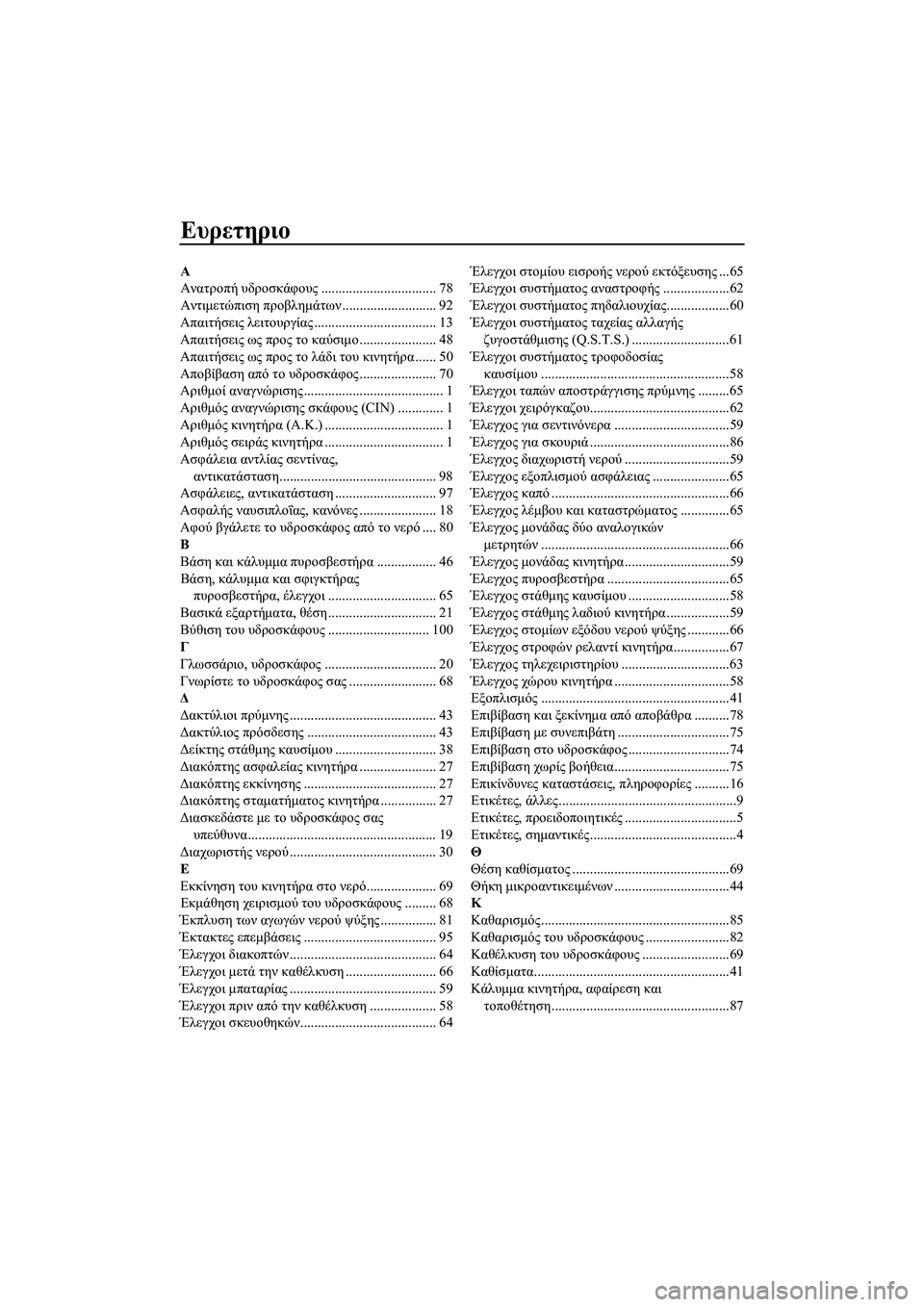

Ευρετηριο
Α
Ανατροπή υδροσκάφους ................................. 78
Αντιμετώπιση προβλημάτων........................... 92
Απαιτήσεις λειτουργίας ................................... 13
Απαιτήσεις ως προς το καύσιμο ...................... 48
Απαιτήσεις ως προς το λάδι του κινητήρα ...... 50
Αποβίβαση από το υδροσκάφος ...................... 70
Αριθμοί αναγνώρισης ........................................ 1
Αριθμός αναγνώρισης σκάφους (CIN) ............. 1
Αριθμός κινητήρα (Α .Κ .) .................................. 1
Αριθμός σειράς κινητήρα .................................. 1
Ασφάλεια αντλίας σεντίνας ,
αντικατάσταση ............................................. 98
Ασφάλειες , αντικατάσταση ............................. 97
Ασφαλής ναυσιπλοΐας , κανόνες...................... 18
Αφού βγάλετε το υδροσκάφος από το νερό .... 80
Β
Βάσ

η και κάλυμμα πυροσβεστήρα ................. 46
Βάση , κάλυμμα και σφιγκτήρας
πυροσβεστήρα , έλεγχοι ............................... 65
Βασικά εξαρτήματα , θέση ............................... 21
Βύθιση του υδροσκάφους ............................. 100
Γ
Γλωσσάριο , υδροσκάφος ................................ 20
Γνωρίστε το υδροσκάφος σας ......................... 68
Δ
Δακτύλιοι πρύμνης .......................................... 43
Δακτύλιος πρόσδεσης ..................................... 43
Δείκτης στάθμης καυσίμου ............................. 38
Διακόπτης ασφαλείας κινητήρα ...................... 27
Διακόπτης εκκίνησης ...................................... 27
Διακόπτης σταματήματος κινητήρα ................ 27
Διασκεδάστε με το υδροσκάφος σας
υπεύθυνα ...................................................... 19
Διαχωριστής νερού .......................................... 30
Ε
Εκκίνηση του κινητήρα στο νερό .
................... 69
Εκμάθηση χειρισμού του υδροσκάφους ......... 68
Έκπλυση των αγωγών νερού ψύξης ................ 81
Έκτακτες επεμβάσεις ...................................... 95
Έλεγχοι διακοπτών .......................................... 64
Έλεγχοι μετά την καθέλκυση .......................... 66
Έλεγχοι μπαταρίας .......................................... 59
Έλεγχοι πριν από την καθέλκυση ................... 58
Έλεγχοι σκευοθηκών ....................................... 64 Έλεγχοι
στομίου εισροής νερού εκτόξευσης ...65
Έλεγχοι συστήματος αναστροφής ...................62
Έλεγχοι συστήματος πηδαλιουχίας ..................60
Έλεγχοι συστήματος ταχείας αλλαγής
ζυγοστάθμισης (Q.S.T.S.) ............................61
Έλεγχοι συστήματος τροφοδοσίας
καυσίμου ......................................................58
Έλεγχοι ταπών αποστράγγισης πρύμνης .........65
Έλε

γχοι χειρόγκαζου ........................................62
Έλεγχος για σεντινόνερα .................................59
Έλεγχος για σκουριά ........................................86
Έλεγχος διαχωριστή νερού ..............................59
Έλεγχος εξοπλισμού ασφάλειας ......................65
Έλεγχος καπό ...................................................66
Έλεγχος λέμβου και καταστρώματος ..............65
Έλεγχος μονάδας δύο αναλογικών
μετρητών ......................................................66
Έλεγχος μονάδας κινητήρα ..............................59
Έλεγχος πυροσβεστήρα ...................................65
Έλεγχος στάθμης καυσίμου .............................58
Έλεγχος στάθμης λαδιού κινητήρα ..................59
Έλεγχος στομίων εξόδου νερού ψύξης ............66
Έλεγχος στροφών ρελαντί κινητήρα ................67
Έλεγχος τηλεχειριστηρίου ...............................63
Έλεγχος χώρου κινητήρα ..
...............................58
Εξοπλισμός ......................................................41
Επιβίβαση και ξεκίνημα από αποβάθρα ..........78
Επιβίβαση με συνεπιβάτη ................................75
Επιβίβαση στο υδροσκάφος .............................74
Επιβίβαση χωρίς βοήθεια .................................75
Επικίνδυνες καταστάσεις , πληροφορίες ..........16
Ετικέτες , άλλες ...................................................9
Ετικέτες , προειδοποιητικές ................................5
Ετικέτες , σημαντικές ..........................................4
Θ
Θέση καθίσματος .............................................69
Θήκη μικροαντικειμένων .................................44
Κ
Καθαρισμός ......................................................85
Καθαρισμός του υδροσκάφους ........................82
Καθέλκυση του υδροσκάφους .........................69
Καθίσματα ........................................................41
Κάλυμμα κινητήρα , αφαίρεση και
τοποθέτηση ...................................................87
UF2R74R0.book Page 1 Friday, August 10, 2012 4:07 PM

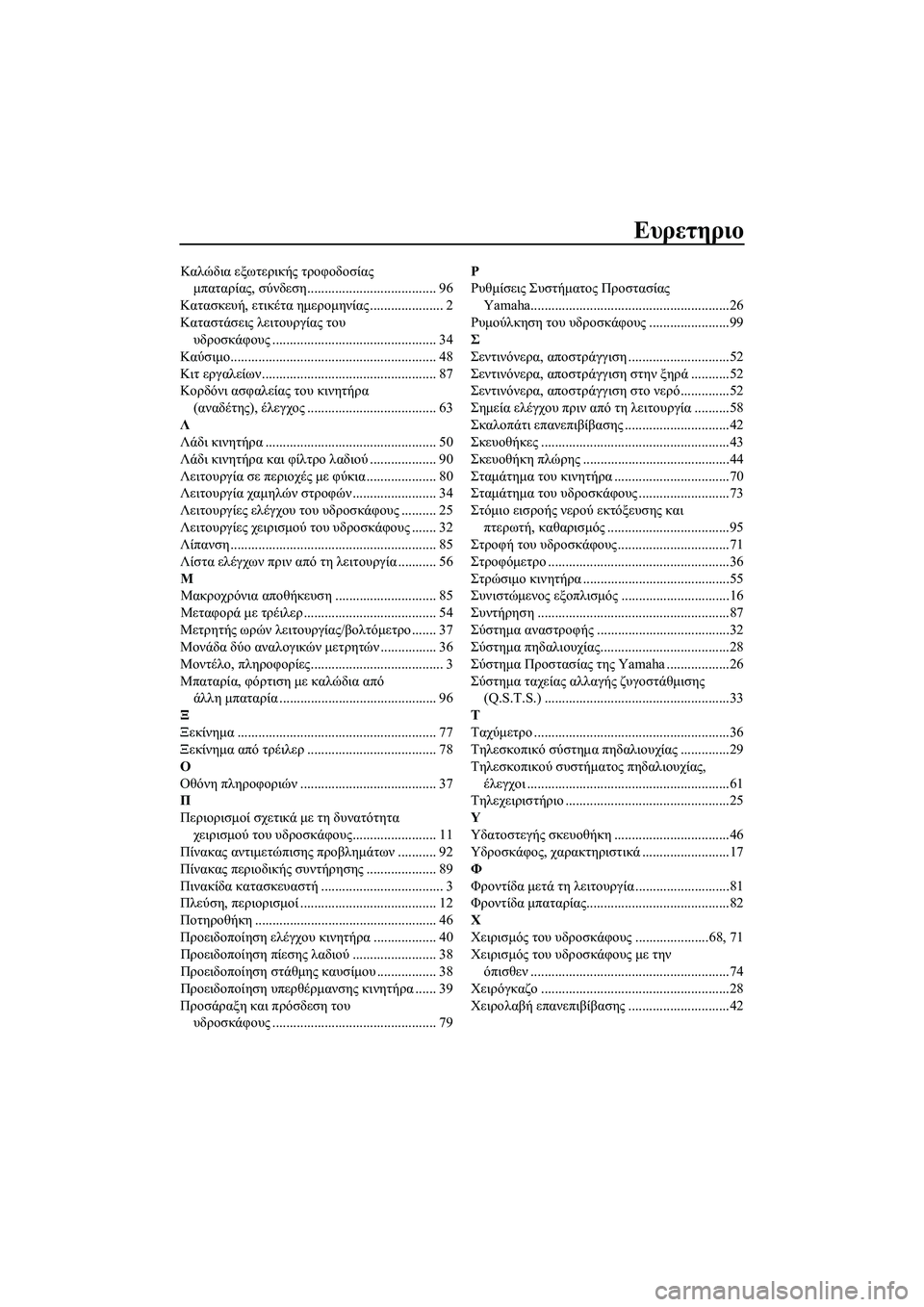

Ευρετηριο
Καλώδια εξωτερικής τροφοδοσίας
μπαταρίας , σύνδεση ..................................... 96
Κατασκευή , ετικέτα ημερομηνίας ..................... 2
Καταστάσεις λειτουργίας του
υδροσκάφους ............................................... 34
Καύσιμο ........................................................... 48
Κιτ εργαλείων .................................................. 87
Κορδόνι ασφαλείας του κινητήρα
(αναδέτης ), έλεγχος ..................................... 63
Λ
Λάδι κινητήρα ................................................. 50
Λάδι κινητήρα και φίλτρο λαδιού ................... 90
Λειτουργία σε περιοχές με φύκια .................... 80
Λειτουργία χαμηλών στροφών ........................ 34
Λειτουργίες ελέγχου του υδροσκάφους .......... 25
Λειτουργίες χειρισμού του υδροσκάφους ....... 32
Λίπανση ........................................................... 85
Λίστα ελέγχων πριν από τη λειτ
ουργία ........... 56
Μ
Μακροχρόνια αποθήκευση ............................. 85
Μεταφορά με τρέιλερ ...................................... 54
Μετρητής ωρών λειτουργίας /βολτόμετρο ....... 37
Μονάδα δύο αναλογικών μετρητών ................ 36
Μοντέλο , πληροφορίες ...................................... 3
Μπαταρία , φόρτιση με καλώδια από
άλλη μπαταρία ............................................. 96
Ξ
Ξεκίνημα ......................................................... 77
Ξεκίνημα από τρέιλερ ..................................... 78
Ο
Οθόνη πληροφοριών ....................................... 37
Π
Περιορισμοί σχετικά με τη δυνατότητα
χειρισμού του υδροσκάφους ........................ 11
Πίνακας αντιμετώπισης προβλημάτων ........... 92
Πίνακας περιοδικής συντήρησης .................... 89
Πινακίδα κατασκευαστή ................................... 3
Πλεύση , περιορισμοί ....................................... 12
Ποτηροθήκη .................................................... 46
Προειδοποίηση ελέγχου κι
νητήρα .................. 40
Προειδοποίηση πίεσης λαδιού ........................ 38
Προειδοποίηση στάθμης καυσίμου ................. 38
Προειδοποίηση υπερθέρμανσης κινητήρα ...... 39
Προσάραξη και πρόσδεση του
υδροσκάφους ............................................... 79 Ρ
Ρυθμίσεις
Συστήματος Προστασίας
Yamaha.........................................................26
Ρυμούλκηση του υδροσκάφους .......................99
Σ
Σεντινόνερα , αποστράγγιση .............................52
Σεντινόνερα , αποστράγγιση στην ξηρά ...........52
Σεντινόνερα , αποστράγγιση στο νερό ..............52
Σημεία ελέγχου πριν από τη λειτουργία ..........58
Σκαλοπάτι επανεπιβίβασης ..............................42
Σκευοθήκες ......................................................43
Σκευοθήκη πλώρης ..........................................44
Σταμάτημα του κινητήρα .................................70
Σταμάτημα του υδροσκάφους ..........................73
Στόμιο εισ
ροής νερού εκτόξευσης και
πτερωτή , καθαρισμός ...................................95
Στροφή του υδροσκάφους ................................71
Στροφόμετρο ....................................................36
Στρώσιμο κινητήρα ..........................................55
Συνιστώμενος εξοπλισμός...............................16
Συντήρηση .......................................................87
Σύστημα αναστροφής ......................................32
Σύστημα πηδαλιουχίας .....................................28
Σύστημα Προστασίας της Yamaha ..................26
Σύστημα ταχείας αλλαγής ζυγοστάθμισης
(Q.S.T.S.) .....................................................33
Τ
Ταχύμετρο ........................................................36
Τηλεσκοπικό σύστημα πηδαλιουχίας ..............29
Τηλεσκοπικού συστήματος πηδαλιουχίας ,
έλεγχοι ..........................................................61
Τηλεχειριστήριο ...............................................25
Υ
Υδατοστεγής σκευοθήκη .................................46
Υδροσκάφος , χαρακτηριστικά .........................17
Φ
Φροντίδα μετά τη λειτουργία ...........................81
Φροντίδα μπαταρίας .........................................82
Χ
Χειρισμός του υδροσκάφους .....................68, 71
Χειρισμός του υ
δροσκάφους με την
όπισθεν .........................................................74
Χειρόγκαζο ......................................................28
Χειρολαβή επανεπιβίβασης .............................42
UF2R74R0.book Page 2 Friday, August 10, 2012 4:07 PM

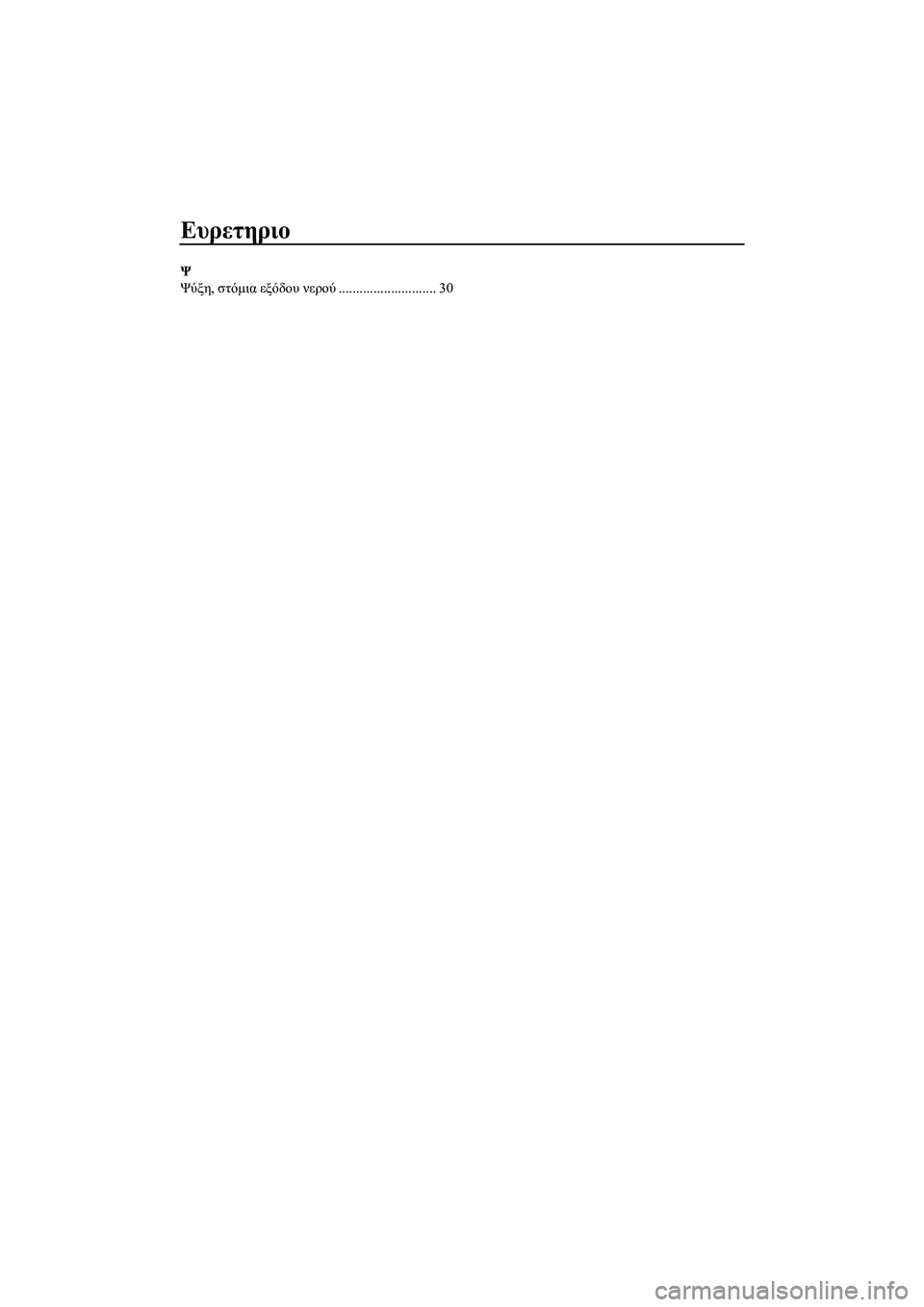

Ευρετηριο
Ψ
Ψύξη, στόμια εξόδου νερού ............................ 30
UF2R74R0.book Page 3 Friday, August 10, 2012 4:07 PM

UF2R74R0.book Page 4 Friday, August 10, 2012 4:07 PM

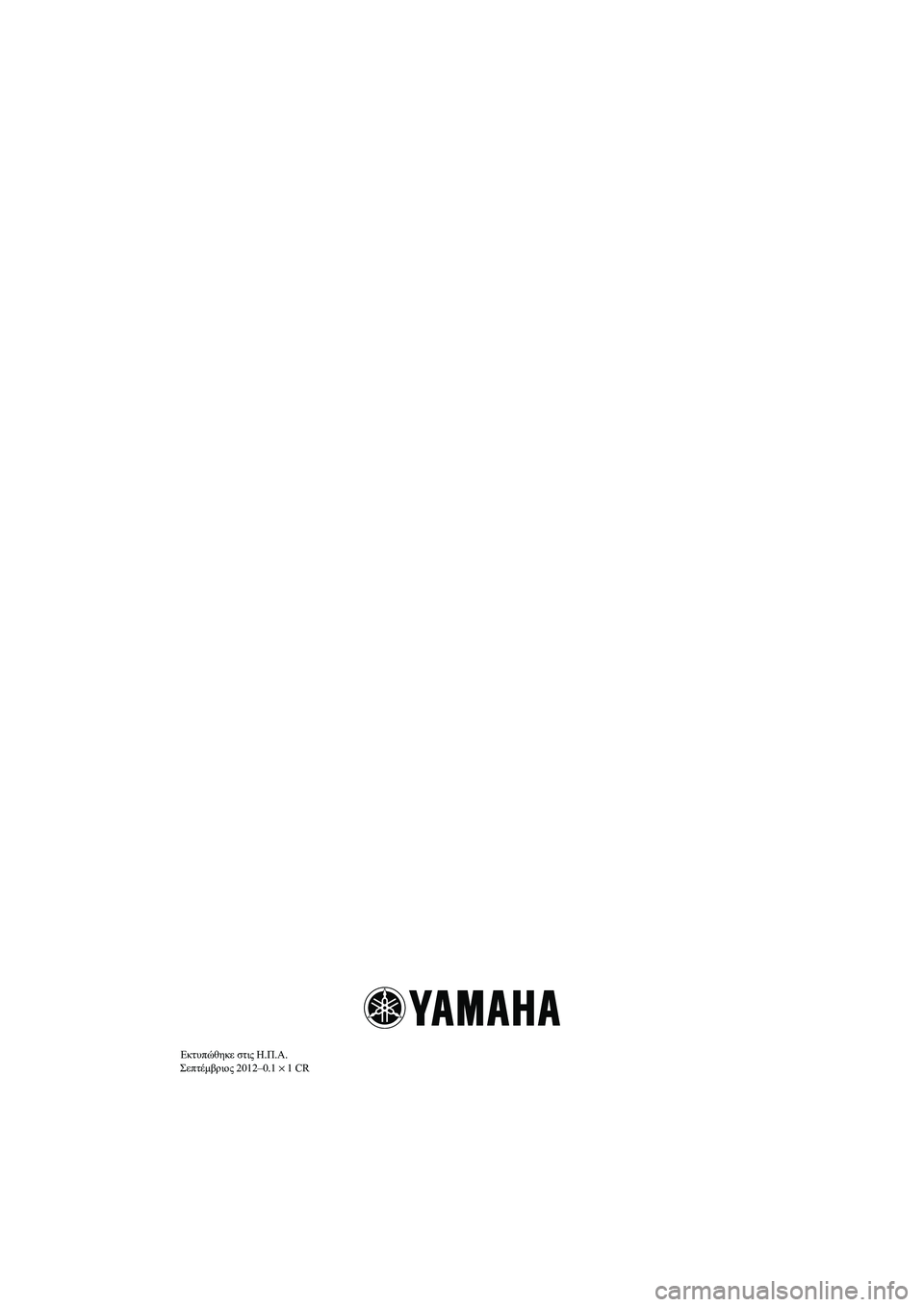

Εκτυπώθηκε στις Η .Π .A.
Σεπτέμβριος 2012–0.1 × 1 CR
UF2R74R0.book Page 1 Friday, August 10, 2012 4:07 PM
