Χειρισμός λειτουργιών ελέγχου
26
Yamaha. Τηρήστε τους κατά τόπους
ισχύοντες κανονισμούς για επικίνδυνα
απόβλητα όταν απορρίπτετε τις μπαταρίες
του τηλεχειριστηρίου .
RJU31384Σύστημα Προστασίας της Yamaha
Το Σύστημα Προστασίας της Yamaha
προφυλάσσει το υδροσκάφος από μη εγκεκριμένη
χρήση ή κλοπή . Οι λειτουργίες Κλείδωμα και
Ξεκλείδωμα του συστήματος προστασίας
μπορούν να επιλεγούν από το τηλεχειριστήριο που
παραδίδεται με αυτό το υδροσκάφος . Ο κινητήρας
δεν μπορεί να πάρει μπροστά , αν το σύστημα
προστασίας βρίσκεται στη λειτουργία Κλείδωμα .
Μπορεί να πάρει μπροστά μόνο εφόσον ε
πιλεγεί η
λειτουργία Ξεκλείδωμα . (Βλ. σελίδα 25 για
πληροφορίες σχετικά με το τηλεχειριστήριο .)
ΣΗMΕΙΩΣΗ :
Οι ρυθμίσεις του Συστήματος Προστασίας της
Yamaha μπορούν να επιλεγούν μόνο όταν ο
κινητήρας είναι σβηστός .
RJU37412Ρυθμίσεις Συστήματος Προστασίας Yamaha
Οι ρυθμίσεις του Συστήματος Προστασίας της
Yamaha επιβεβαιώνονται από τον αριθμό
ηχητικών σημάτων , όταν χρησιμοποιείται το
τηλεχειριστήριο , και από την ενδεικτική λυχνία
“UNLOCK” ( ξεκλείδωμα) της μονάδας δύο
αναλογικών μετρητών . (Βλ. σελίδα 36 για
πληροφορίες σχετικά με τη μονάδα δύο
αναλογικών μετρητών .)
ΣΗMΕΙΩΣΗ :
●Ο βομβητής ηχεί δύο φορές στην στάνταρ
κατάσταση λειτουργίας ή τρεις φορές στη
λειτουργία χαμηλών στροφών . (Βλ . σελίδα 34
για τις διαδικασίες ενεργοποίησης της
λειτουργίας χαμηλών στροφών .)
●Αν χρησιμοποιηθεί το τηλεχειριστήριο ενώ η
μονάδα δύο αναλογικών μετρητών βρίσκεται
στην κατάσταση αναμονής , η μονάδα εκτελεί
την αρχική λειτουργία και , στη συνέχεια ,
επιλέγεται η ρύθμιση .
Για να επιλέξετε τη λειτουργία κλειδώματος :
Πατήστε σύντομα το κουμπί Κλείδωμα στο
τηλεχειριστήριο . Ο βομβητής ηχεί μία φορά και η
ενδεικτική λυχνία “UNLOCK” ( ξεκλείδωμα)
αναβοσβήνει μία φορά και μετά σβήνει . Έτσι
επισημαίνεται ότι επιλέχθηκε η λειτουργία
κλειδώματος .
Για να επιλέξετε τη λειτουργία ξεκλειδώματος :
Πατήστε σύντομα το κουμπί “L-Mode”
( ξεκλείδωμα ) στο τηλεχειριστήριο . Ο βομβητής
ηχεί δύο ή τρεις φορές και η ενδεικτική λυχνία
“UNLOCK” ( ξεκλείδωμα) αναβοσβήνει δύο ή
τρεις φορές και μετά ανάβει σταθερά . ΈτσιΑριθμός
ηχητικών
σημάτων Λειτουργία
του
Συστήματος
Προστασίας της
Ya m a h a Ενδεικτική

λυχνία
“UNLOCK”
( ξεκλείδωμα )
Κλείδωμα Σβήνει
Ξεκλείδωμα
(στάνταρ
κατάσταση
λειτουργίας )Ανάβει
Ξεκλείδωμα
(λειτουργία
χαμηλών στροφών )Ανάβει
1
Κουμπί κλειδώματος
2 Ενδεικτική λυχνία “UNLOCK” ( ξεκλείδωμα)
1
2
UF2R74R0.book Page 26 Friday, August 10, 2012 4:07 PM

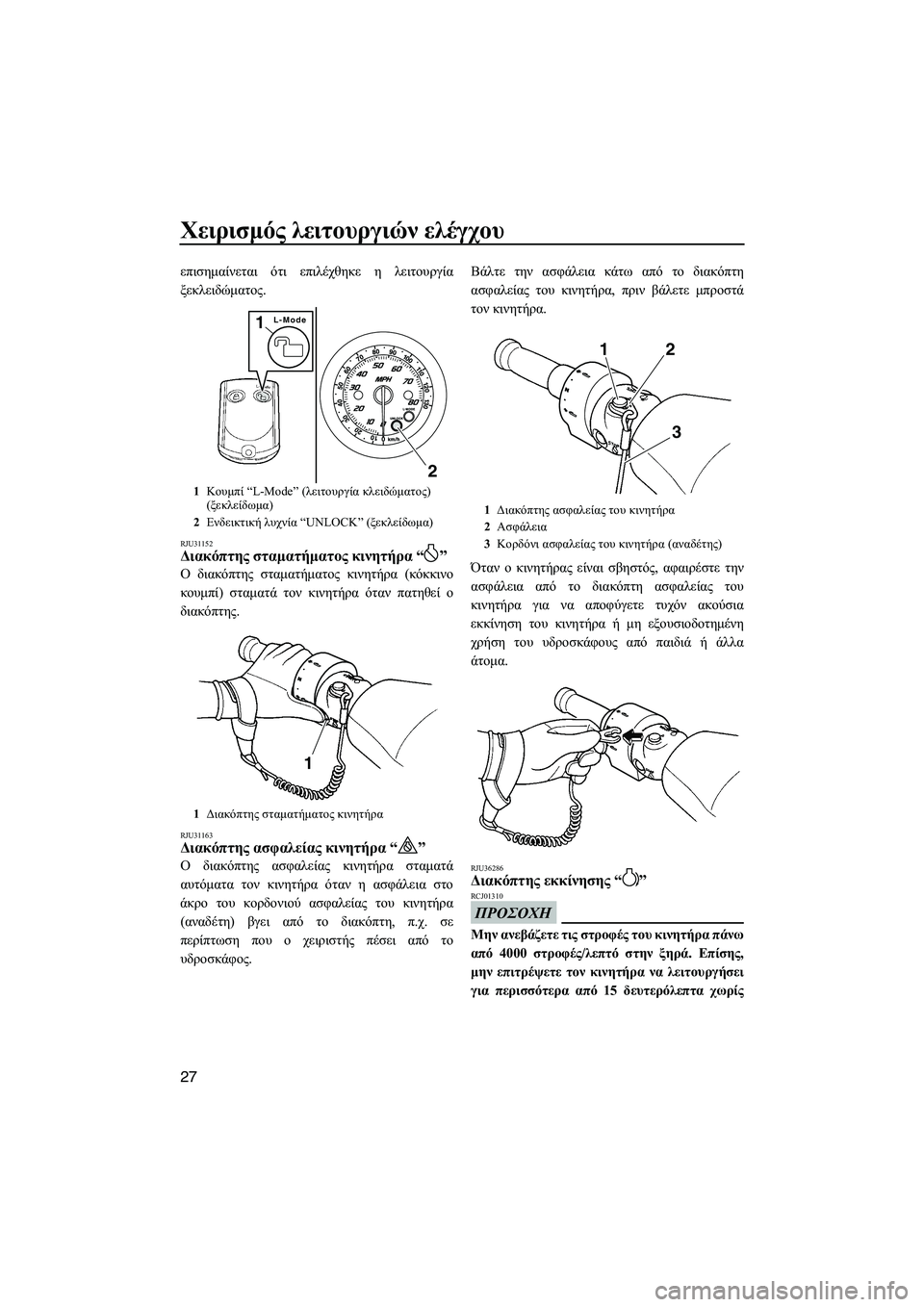

Χειρισμός λειτουργιών ελέγχου
27
επισημαίνεται ότι επιλέχθηκε η λειτουργία
ξεκλειδώματος .
RJU31152Διακόπτης σταματήματος κινητήρα “”
Ο διακόπτης σταματήματος κινητήρα (κόκκινο
κουμπί ) σταματά τον κινητήρα όταν πατηθεί ο
διακόπτης .
RJU31163Διακόπτης ασφαλείας κινητήρα “”
Ο διακόπτης ασφαλείας κινητήρα σταματά
αυτόματα τον κινητήρα όταν η ασφάλεια στο
άκρο του κορδονιού ασφαλείας του κινητήρα
( αναδέτη ) βγει από το διακόπτη , π.χ . σε
περίπτωση που ο χειριστής πέσει από το
υδροσκάφος . Βάλτε
την ασφάλεια κάτω από το διακόπτη
ασφαλείας του κινητήρα , πριν βάλετε μπροστά
τον κινητήρα .
Όταν ο κινητήρας είναι σβηστός , αφ
αιρέστε την
ασφάλεια από το διακόπτη ασφαλείας του
κινητήρα για να αποφύγετε τυχόν ακούσια
εκκίνηση του κινητήρα ή μη εξουσιοδοτημένη
χρήση του υδροσκάφους από παιδιά ή άλλα
άτομα .
RJU36286Διακόπτης εκκίνησης “”
ΠΡΟΣΟΧΗ
RCJ01310
Μην ανεβάζετε τις στροφές του κινητήρα πάνω
από 4000 στροφές /λεπτό στην ξηρά . Επίσης ,
μην επιτρέψετε τον κινητήρα να λειτουργήσει
για περισσότερα από 15 δευτερόλεπτα χωρίς
1 Κουμπί “L-Mode” ( λειτουργία κλειδώματος )
(ξεκλείδωμα )
2 Ενδεικτική λυχνία “UNLOCK” ( ξεκλείδωμα)
1 Διακόπτης σταματήματος κινητήρα
L-Mode1
2
1
1 Διακόπτης ασφαλείας του κινητήρα
2 Ασφάλεια
3 Κορδόνι ασφαλείας του κινητήρα (αναδέτης )
2
1
3
UF2R74R0.book Page 27 Friday, August 10, 2012 4:07 PM

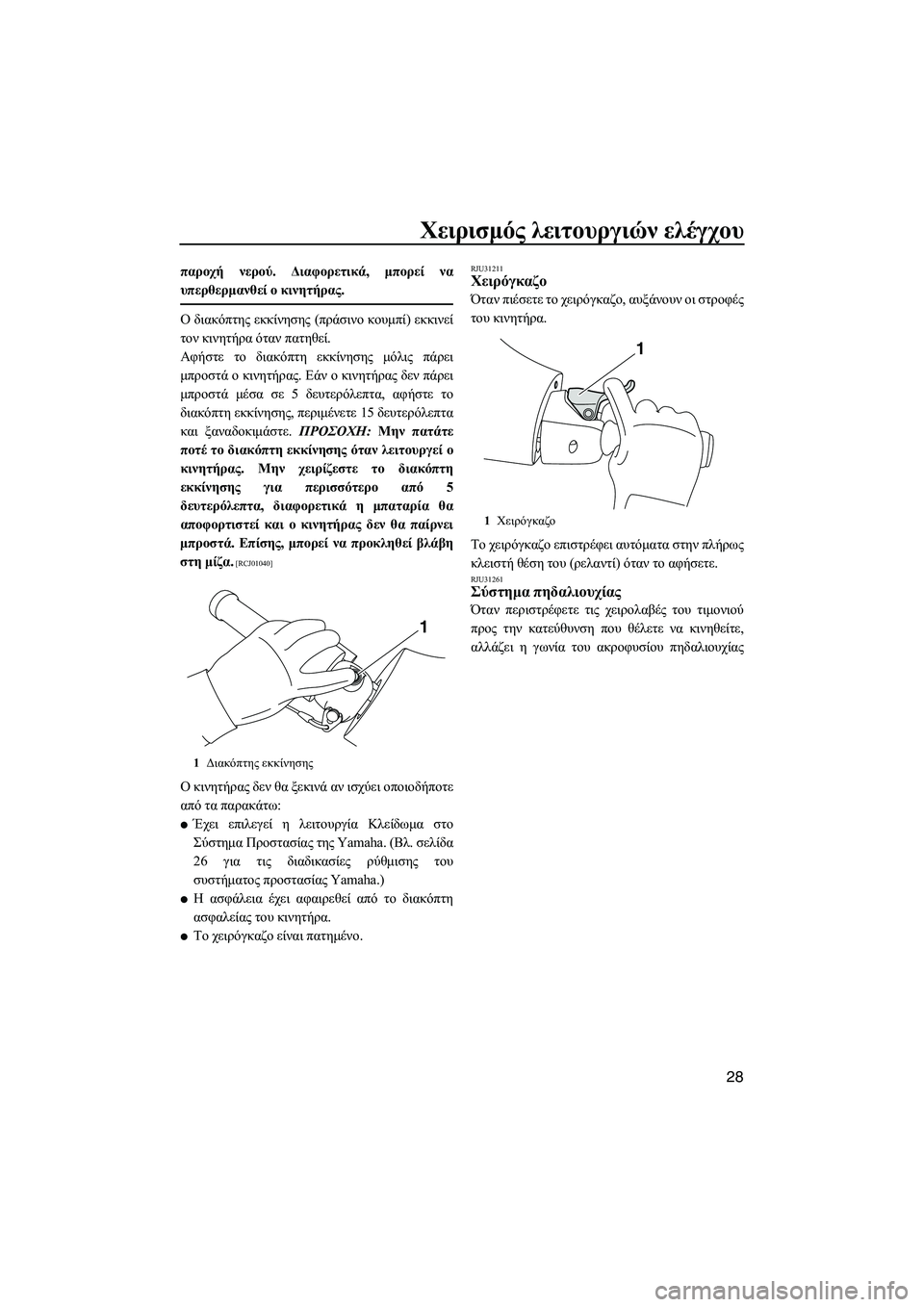

Χειρισμός λειτουργιών ελέγχου
28
παροχή νερού . Διαφορετικά , μπορεί να
υπερθερμανθεί ο κινητήρας .
Ο διακόπτης εκκίνησης ( πράσινο κουμπί ) εκκινεί
τον κινητήρα όταν πατηθεί .
Αφήστε το διακόπτη εκκίνησης μόλις πάρει
μπροστά ο κινητήρας . Εάν ο κινητήρας δεν πάρει
μπροστά μέσα σε 5 δευτερόλεπτα , αφήστε το
διακόπτη εκκίνησης , περιμένετε 15 δευτερόλεπτα
και ξαναδοκιμάστε . ΠΡΟΣΟΧΗ : Μην πατάτε
ποτέ το διακόπτη εκκίνησης όταν λειτουργεί ο
κινητήρας . Μην χειρίζεστε το διακόπτη
εκκίνησης για περισσότερο από 5
δευτερ

όλεπτα , διαφορετικά η μπαταρία θα
αποφορτιστεί και ο κινητήρας δεν θα παίρνει
μπροστά . Επίσης , μπορεί να προκληθεί βλάβη
στη μίζα .
[RCJ01040]
Ο κινητήρας δεν θα ξεκινά αν ισχύει οποιοδήποτε
από τα παρακάτω :
●Έχει επιλεγεί η λειτουργία Κλείδωμα στο
Σύστημα Προστασίας της Yamaha. ( Βλ. σελίδα
26 για τις διαδικασίες ρύθμισης του
συστήματος προστασίας Yamaha.)
●Η ασφάλεια έχει αφαιρεθεί από το διακόπτη
ασφαλείας του κινητήρα .
●Το χειρόγκαζο είναι πατημένο .
RJU31211Χειρόγκαζο
Όταν πιέσετε το χειρόγκαζο , αυξάνουν οι στροφές
του κινητήρα .
Το χειρόγκαζο επιστρέφει αυτόματα στην πλήρως
κλειστή θέση του ( ρελαντί ) όταν το αφήσετε .
RJU31261Σύστημα πηδαλιουχίας
Όταν περιστρέφετε τις χειρολαβές του τιμονιού
προς την κατεύθυνση που θέλετε να κινηθείτε ,
αλλάζει η γωνία του ακροφυσίου πηδαλιουχίας
1 Διακόπτης εκκίνησης
1
1 Χειρόγκαζο
1
UF2R74R0.book Page 28 Friday, August 10, 2012 4:07 PM

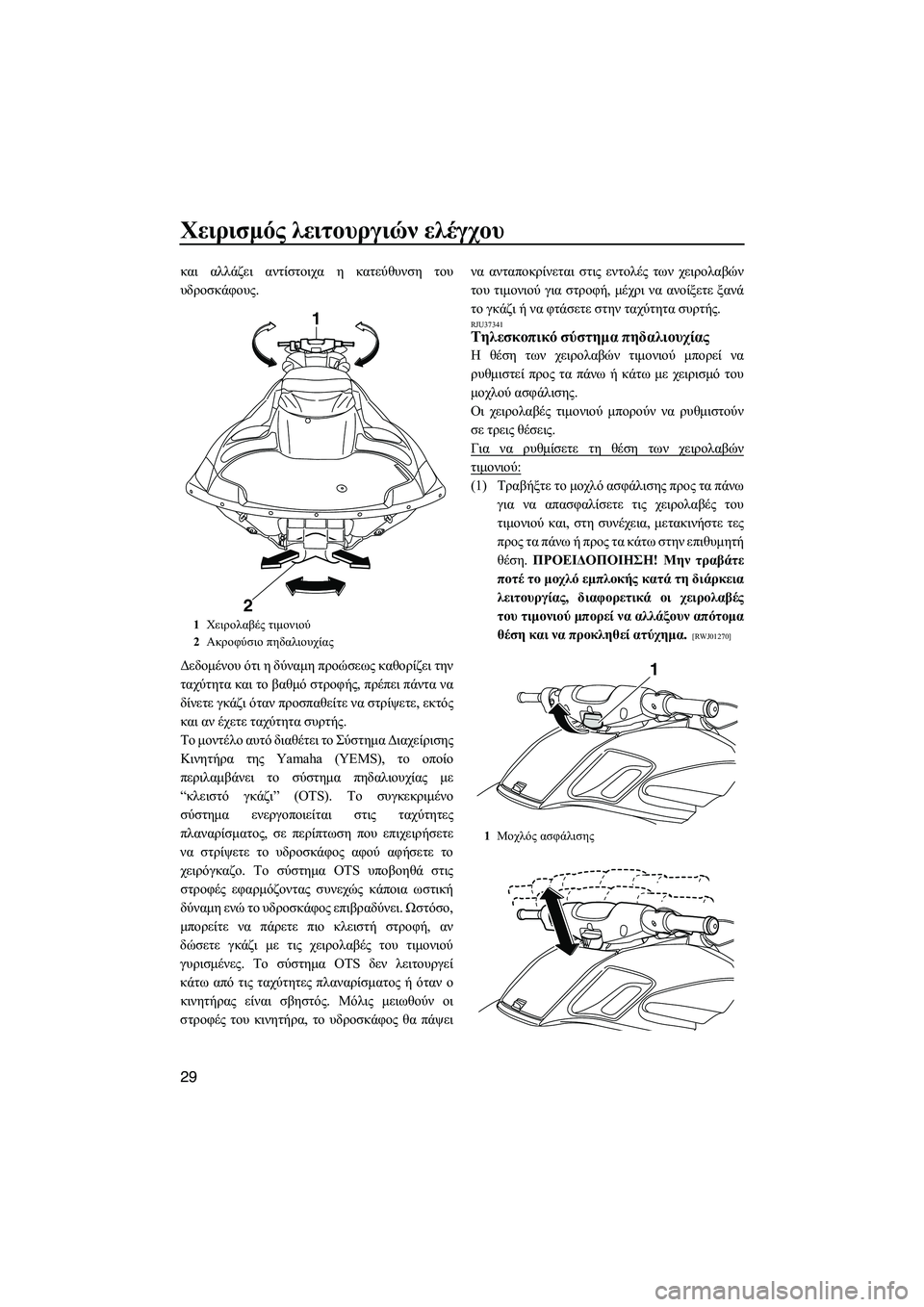

Χειρισμός λειτουργιών ελέγχου
29
και αλλάζει αντίστοιχα η κατεύθυνση του
υδροσκάφους .
Δεδομένου ότι η δύναμη προώσεως καθορίζει την
ταχύτητα και το βαθμό στροφής , πρέπει πάντα να
δίνετε γκάζι όταν προσπαθείτε να στρίψετε , εκτός
και αν έχετε ταχύτητα συρτής .
Το μοντέλο αυτό διαθέτει το Σύστημα Διαχείρισης
Κινητήρα της Yamaha (YEMS), το οποίο
περιλαμβάνει το σύστημα πηδαλιουχίας με
“ κλειστό γκάζι ” (OTS). Το συγκεκριμένο
σύστημα ε
νεργοποιείται στις ταχύτητες
πλαναρίσματος , σε περίπτωση που επιχειρήσετε
να στρίψετε το υδροσκάφος αφού αφήσετε το
χειρόγκαζο . Το σύστημα OTS υποβοηθά στις
στροφές εφαρμόζοντας συνεχώς κάποια ωστική
δύναμη ενώ το υδροσκάφος επιβραδύνει . Ωστόσο ,
μπορείτε να πάρετε πιο κλειστή στροφή , αν
δώσετε γκάζι με τις χειρολαβές του τιμονιού
γυρισμένες . Το σύστημα OTS δεν λειτουργεί
κάτω από τις ταχύτητες πλ
αναρίσματος ή όταν ο
κινητήρας είναι σβηστός . Μόλις μειωθούν οι
στροφές του κινητήρα , το υδροσκάφος θα πάψει να
ανταποκρίνεται στις εντολές των χειρολαβών
του τιμονιού για στροφή , μέχρι να ανοίξετε ξανά
το γκάζι ή να φτάσετε στην ταχύτητα συρτής .
RJU37341Τηλεσκοπικό σύστημα πηδαλιουχίας
Η θέση των χειρολαβών τιμονιού μπορεί να
ρυθμιστεί προς τα πάνω ή κάτω με χειρισμό του
μοχλού ασφάλισης .
Οι χειρολαβές τιμονιού μπορούν να ρυθμιστούν
σε τρεις θέσεις .
Για να ρυθμίσετε τη θέση των χειρολαβών
τιμονιού :
(1)Τραβήξτε το μοχλό ασφάλισης προς τα πάνω
για να απασφαλίσετε τις χειρολαβές του
τιμονιού και , στη συνέχεια , μετακινήστε τες
προς τα πάνω ή προς τα κάτω στην επιθυμητή
θέση . ΠΡΟΕΙΔΟΠΟΙΗΣΗ ! Μην τραβάτε
ποτέ το μοχλό εμπλοκής κατά τη διάρκεια
λειτουργίας , διαφορετικά οι χειρολαβές
του τιμονιού μπορεί να αλλάξουν απότομα
θέση και να προκληθεί ατύχημα .
[RWJ01270]1Χειρολαβές τιμονιού
2 Ακροφύσιο πηδαλιουχίας
1
2
1 Μοχλός ασφάλισης
1
UF2R74R0.book Page 29 Friday, August 10, 2012 4:07 PM

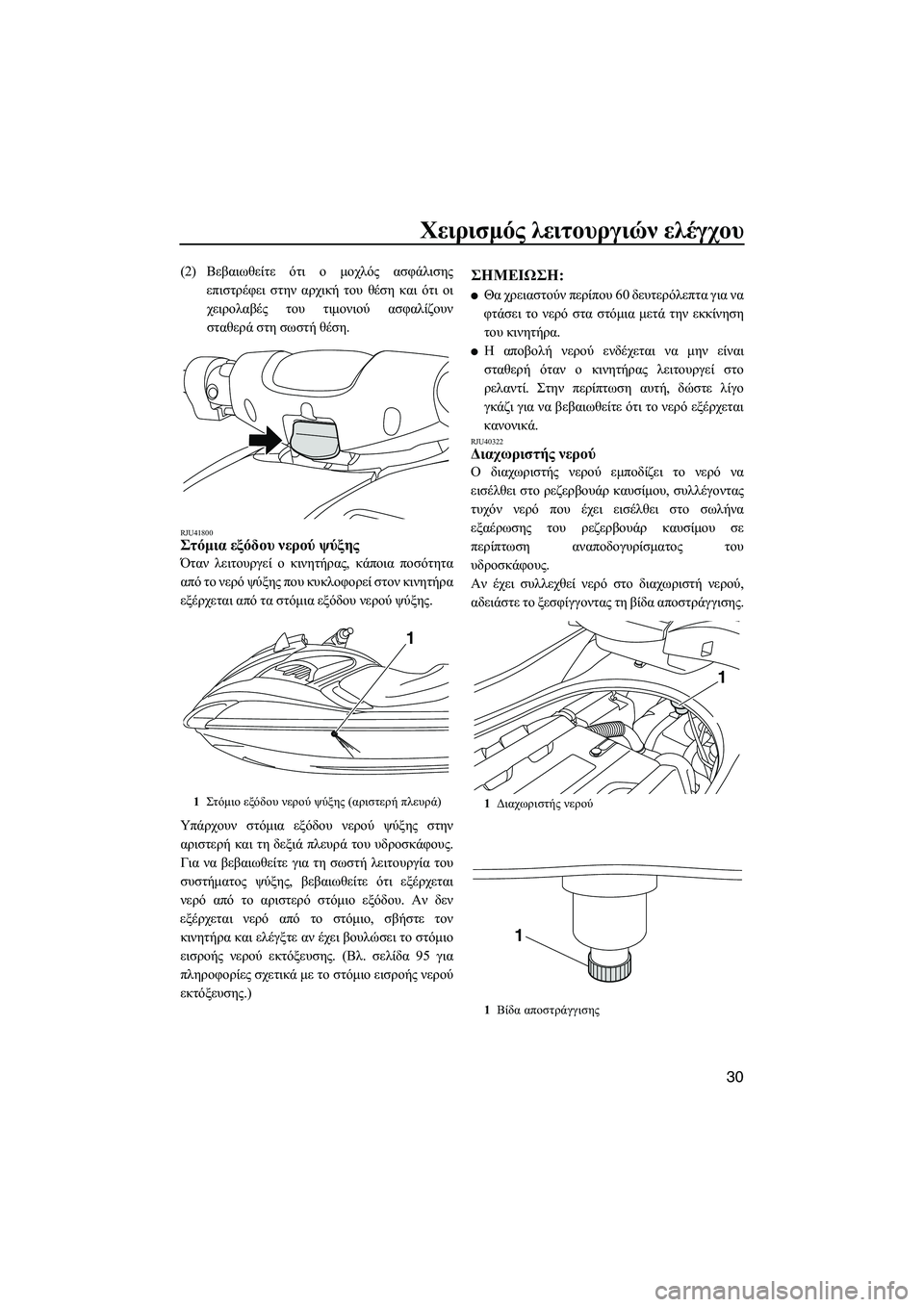

Χειρισμός λειτουργιών ελέγχου
30
(2) Βεβαιωθείτε ότι ο μοχλός ασφάλισης
επιστρέφει στην αρχική του θέση και ότι οι
χειρολαβές του τιμονιού ασφαλίζουν
σταθερά στη σωστή θέση .
RJU41800Στόμια εξόδου νερού ψύξης
Όταν λειτουργεί ο κινητήρας , κάποια ποσότητα
από το νερό ψύξης που κυκλοφορεί στον κινητήρα
εξέρχεται από τα στόμια εξόδου νερού ψύξης .
Υπάρχουν στόμια εξόδου νερού ψύξης στην
αριστερή και τη δεξιά πλευρά του υδροσκάφους .
Για να βεβαιωθείτε για τη σωστή λειτουργία του
συστήματος ψύξης , βεβαιωθείτε ότι εξέρχεται
νερό από το αριστερό στόμιο εξόδου . Αν δε
ν
εξέρχεται νερό από το στόμιο , σβήστε τον
κινητήρα και ελέγξτε αν έχει βουλώσει το στόμιο
εισροής νερού εκτόξευσης . (Βλ . σελίδα 95 για
πληροφορίες σχετικά με το στόμιο εισροής νερού
εκτόξευσης .)
ΣΗMΕΙΩΣΗ :
●Θα χρειαστούν περίπου 60 δευτερόλεπτα για να
φτάσει το νερό στα στόμια μετά την εκκίνηση
του κινητήρα .
●Η αποβολή νερού ενδέχεται να μην είναι
σταθερή όταν ο κινητήρας λειτουργεί στο
ρελαντί . Στην περίπτωση αυτή, δώστε λίγο
γκάζι για να βεβαιωθείτε ότι το νερό εξέρχεται
κανονικά .
RJU40322Διαχωριστής νερού
Ο διαχωριστής νερού εμποδίζει το νερό να
εισέλθει στο ρεζερβουάρ καυσίμου , συλλέγοντας
τυχόν νερό που έχει εισέλθει στο σωλήνα
εξαέρωσης του ρεζερβουάρ καυσίμου σε
περίπτωση αναποδογυρίσματος του
υδροσκάφους .
Αν έχει συλλεχθεί νερό στο διαχωριστή νερού ,
αδειάστε το ξεσφίγγοντας τη βίδα αποστράγγισης .
1Στόμιο εξόδου νερού ψύξης (αριστερή πλευρά )
1
1Διαχωριστής νερού
1 Βίδα αποστράγγισης
1
1
UF2R74R0.book Page 30 Friday, August 10, 2012 4:07 PM

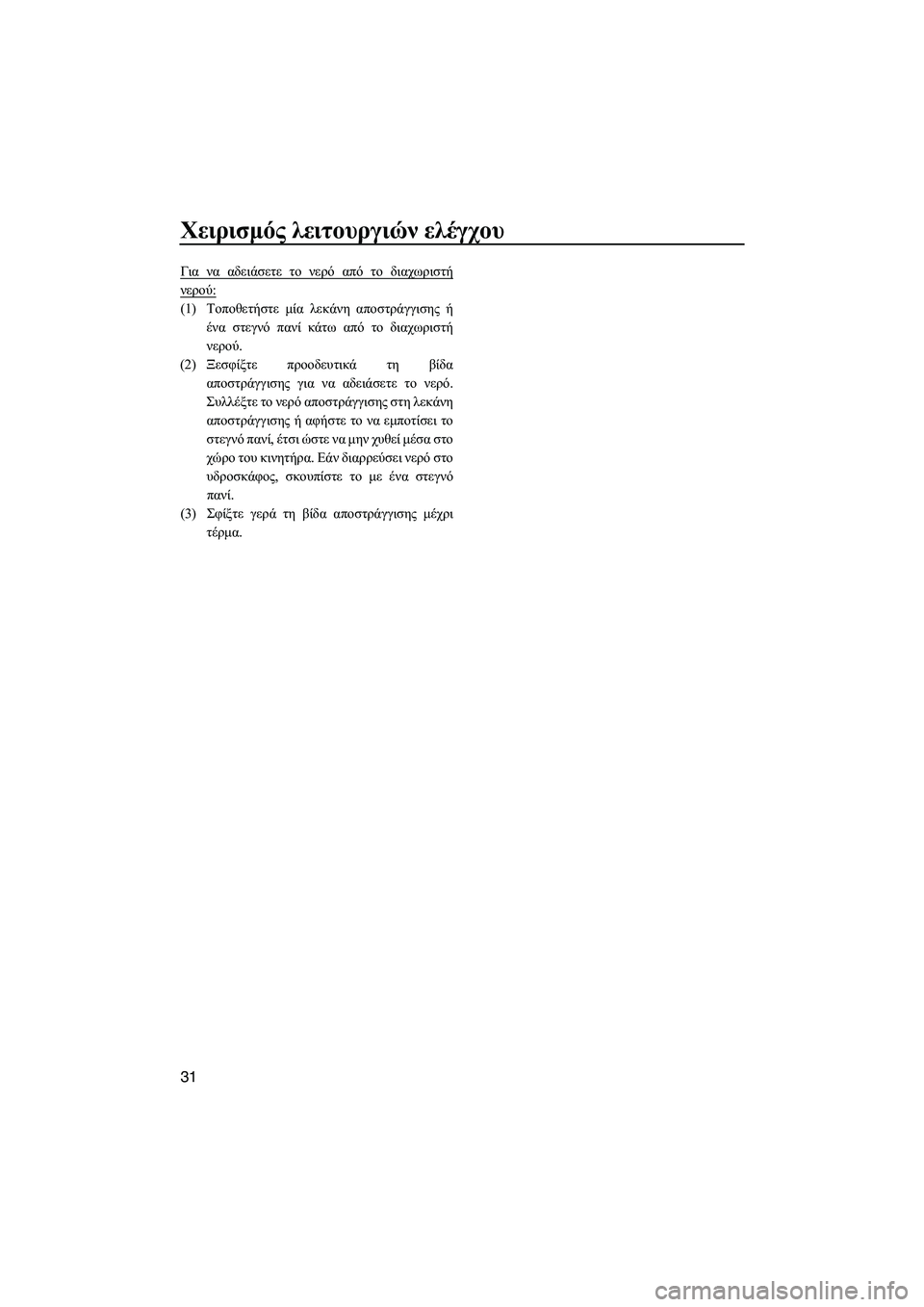

Χειρισμός λειτουργιών ελέγχου
31
Για να αδειάσετε το νερό από το διαχωριστή
νερού :
(1)Τοποθετήστε μία λεκάνη αποστράγγισης ή
ένα στεγνό πανί κάτω από το διαχωριστή
νερού .
(2) Ξεσφίξτε προοδευτικά τη βίδα
αποστράγγισης για να αδειάσετε το νερό .
Συλλέξτε το νερό αποστράγγισης στη λεκάνη
αποστράγγισης ή αφήστε το να εμποτίσει το
στεγνό πανί , έτσι ώστε να μην χυθεί μέσα στο
χώρο του κινητήρα . Εάν διαρρεύσει νερό στο
υδροσκάφος , σκουπίστε το με έν
α στεγνό
πανί .
(3) Σφίξτε γερά τη βίδα αποστράγγισης μέχρι
τέρμα.
UF2R74R0.book Page 31 Friday, August 10, 2012 4:07 PM

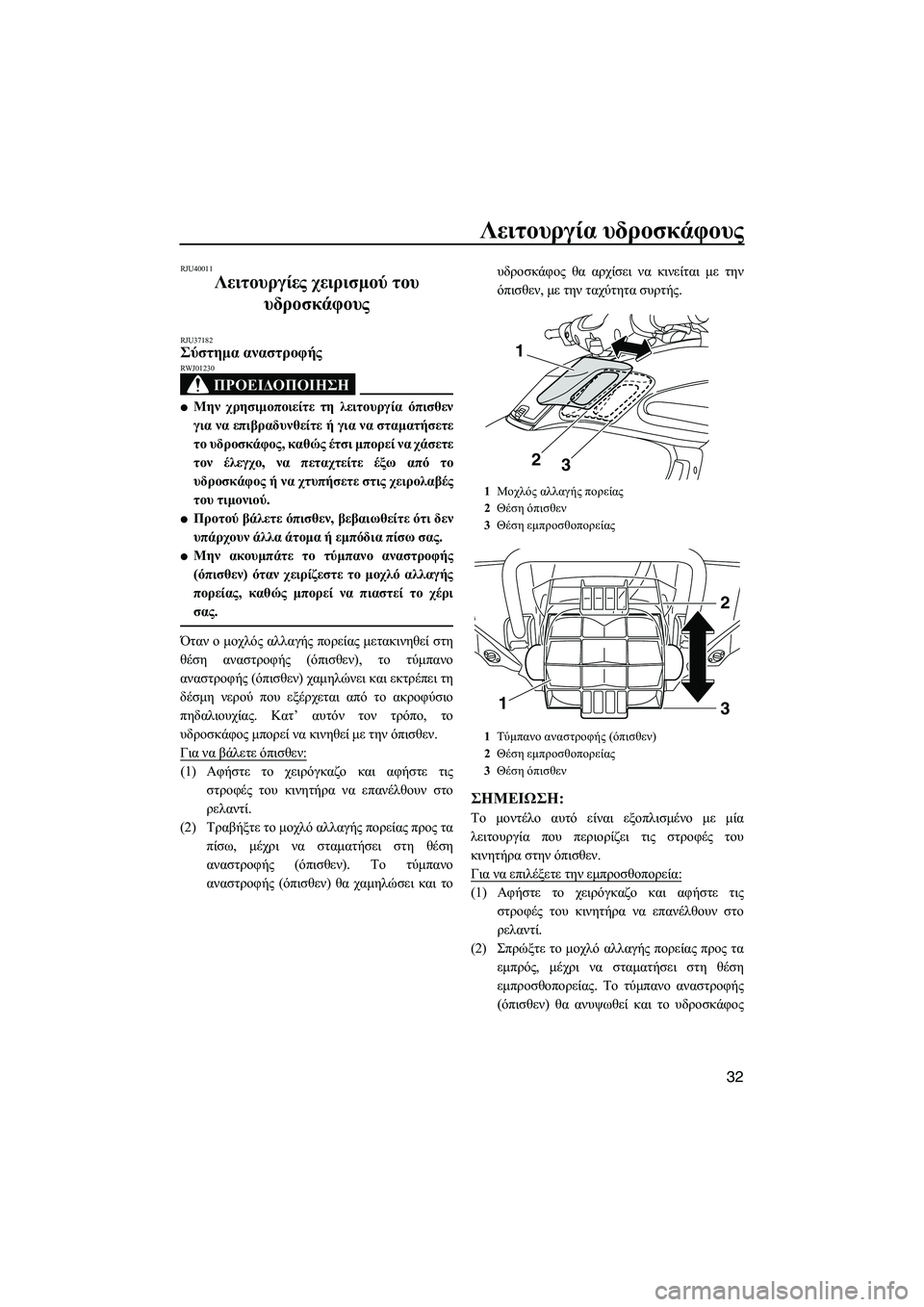

Λειτουργία υδροσκάφους
32
RJU40011
Λειτουργίες χειρισμού του
υδροσκάφους
RJU37182Σύστημα αναστροφής
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
RWJ01230
●Μην χρησιμοποιείτε τη λειτουργία όπισθεν
για να επιβραδυνθείτε ή για να σταματήσετε
το υδροσκάφος , καθώς έτσι μπορεί να χάσετε
τον έλεγχο , να πεταχτείτε έξω από το
υδροσκάφος ή να χτυπήσετε στις χειρολαβές
του τιμονιού .
●Προτού βάλετε όπισθεν , βεβαιωθείτε ότι δεν
υπάρχουν άλλα άτομα ή εμπόδια πίσω σας .
●Μην ακουμπάτε το τύμπανο αναστροφής
( όπισθεν ) όταν χειρίζεστε το μοχλό αλλαγής
πορείας , καθώς μπορεί να πιαστεί το χέρι
σας .
Όταν ο μοχλός αλλαγής πορείας μετακινηθεί στη
θέση αναστροφής (όπισθεν ), το τύμπανο
αναστροφής (όπισθεν ) χαμηλώνει και εκτρέπει τη
δέσμη νερού που εξέρχεται από το ακροφύσιο
πηδαλιουχίας . Κατ’ αυτόν τον τρόπο , το
υδροσκάφος μπορεί να κινηθεί με την όπισθεν .
Για να βάλετε όπισθεν :
(1)Αφήστε το χειρόγκαζο και αφήστε τις
στροφές του κινητήρα να επανέλθουν στο
ρελαντί .
(2) Τραβήξτε το μοχλό αλλαγής πορείας προς τα
πίσω , μέχρι να σταματήσει στη θέση
αναστροφής (όπισθεν ). Το τύμπανο
αναστροφής (όπισθεν ) θα χαμηλώσει και το υδροσκάφος
θα αρχίσει να κινείται με την
όπισθεν , με την ταχύτητα συρτής .
ΣΗMΕΙΩΣΗ :
Το μοντέλο αυτό είναι εξοπλισμένο με μία
λειτουργία που περιορίζει τις στροφές του
κινητήρα στην όπισθεν .
Για να επιλέξετε την εμπροσθοπορεία :
(1)Αφήστε το χειρόγκαζο και αφήστε τις
στροφές του κινητήρα να επανέλθουν στο
ρελαντί .
(2) Σπρώξτε το μοχλό αλλαγής πορείας προς τα
εμπρός , μέχρι να σταματήσει στη θέση
εμπροσθοπορείας . Το τύμπανο αναστροφής
( όπισθεν ) θα ανυψωθεί και το υδροσκάφος
1 Μοχλός αλλαγής πορείας
2 Θέση όπισθεν
3 Θέση εμπροσθοπορείας
1 Τύμπανο αναστροφής (όπισθεν)
2 Θέση εμπροσθοπορείας
3 Θέση όπισθεν
3
2
1
1
2
3
UF2R74R0.book Page 32 Friday, August 10, 2012 4:07 PM

Λειτουργία υδροσκάφους
33
θα αρχίσει να κινείται προς τα εμπρός , με την
ταχύτητα συρτής .

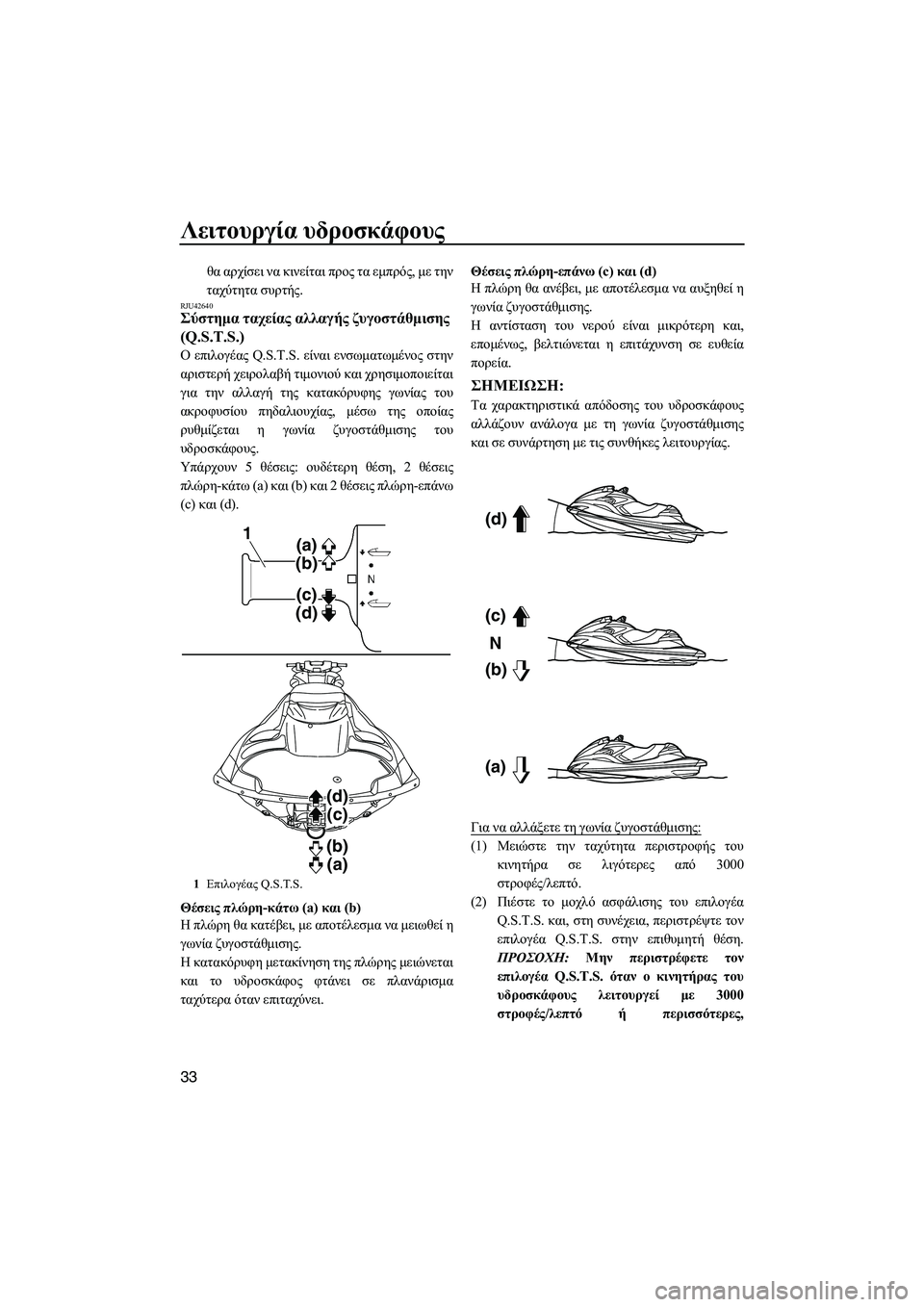

RJU42640Σύστημα ταχείας αλλαγής ζυγοστάθμισης
(Q.S.T.S.)
Ο επιλογέας Q.S.T.S. είναι ενσωματωμένος στην
αριστερή χειρολαβή τιμονιού και χρησιμοποιείται
για την αλλαγή της κατακόρυφης γωνίας του
ακροφυσίου πηδαλιουχίας , μέσω της οποίας
ρυθμίζεται η γωνία ζυγοστάθμισης του
υδροσκάφους .
Υπάρχουν 5 θέσεις : ουδέτερη θέση , 2 θέσεις
πλώρη -κάτω (a) και (b) και 2 θέσεις πλώρη -επάνω
(c) και (d).
Θέσεις πλώρη -κάτω (a) και (b)
Η πλώρη θα κατέβει , με αποτέλεσμα να μειωθεί η
γωνία ζυγ
οστάθμισης .
Η κατακόρυφη μετακίνηση της πλώρης μειώνεται
και το υδροσκάφος φτάνει σε πλανάρισμα
ταχύτερα όταν επιταχύνει . Θέσεις
πλώρη -επάνω (c) και (d)
Η πλώρη θα ανέβει , με αποτέλεσμα να αυξηθεί η
γωνία ζυγοστάθμισης .
Η αντίσταση του νερού είναι μικρότερη και ,
επομένως , βελτιώνεται η επιτάχυνση σε ευθεία
πορεία .
ΣΗMΕΙΩΣΗ :
Τα χαρακτηριστικά απόδοσης του υδροσκάφους
αλλάζουν ανάλογα με τη γωνία ζυγοστάθμισης
και σε συνάρτηση με τις συνθήκες λειτουργίας .
Για να αλλάξετε τη γωνία ζυγοστάθμισης :
(1)Μειώστε την ταχύτητα περιστροφής του
κινητήρα σε λιγότερες από 3000
στροφές /λεπτό .
(2) Πιέστε το μοχλό ασφάλισης του επιλογέα
Q.S.T.S. και, στη συνέχεια , περιστρέψτε τον
επιλογέα Q.S.T.S. στην επιθυμητή θέση .
ΠΡΟΣΟΧΗ : Μην περιστρέφετε τον
επιλογέα Q.S.T.S. όταν ο κινητήρας του
υδροσκάφους λειτουργεί με 3000
στροφές /λεπτό ή περισσότερες ,
1Επιλογέας Q.S.T.S.
(c)
(d) (a)
(b)
(b) (a)
(d)
(c)
1(d)
(c)
(b) N
(a)
UF2R74R0.book Page 33 Friday, August 10, 2012 4:07 PM
