FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-10
3
azionano i freni, il sistema di regolazio-
ne automatica della velocità si disatti-
verà.
Dispositivo di autodiagnosi
Il sistema di regolazione automatica della
velocità si disattiverà anche quando vengo-
no rilevate anomalie a un qualsiasi sistema
del veicolo. La spia “SET” si spegnerà e la
spia “ ” lampeggerà. Non si potrà utilizza-
re il sistema di regolazione automatica della
velocità mentre la spia guasto motore o laspia sistema YCC-S sono accese o durante
il funzionamento anomalo del sistema di re-
golazione automatica della velocità.
AVVERTENZA
HWA16360
Se il sistema di regolazione automatica
della velocità non funziona correttamen-
te, la spia “ ” lampeggerà. In questo
caso, disattivare il sistema di regolazio-
ne automatica della velocità e farlo con-
trollare da un concessionario Yamaha.ATTENZIONE
HCA11590
Se il display indica un codice di guasto,
far controllare il veicolo il più presto pos-
sibile per evitare danneggiamenti del
motore.
HAU55411

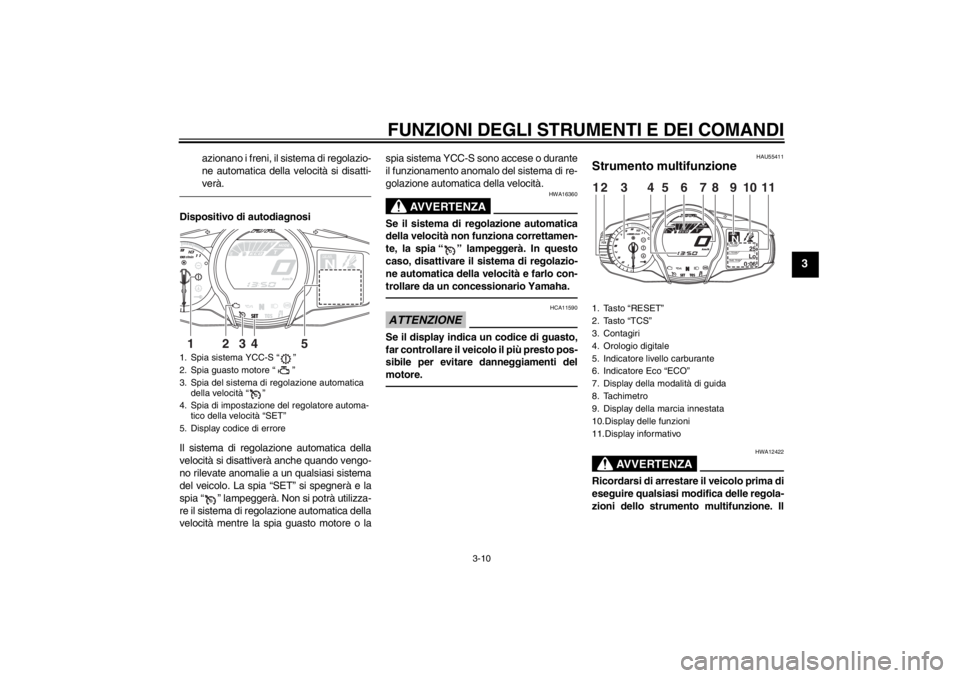

Strumento multifunzione
AVVERTENZA
HWA12422
Ricordarsi di arrestare il veicolo prima di
eseguire qualsiasi modifica delle regola-
zioni dello strumento multifunzione. Il
1. Spia sistema YCC-S “ ”
2. Spia guasto motore “ ”
3. Spia del sistema di regolazione automatica
della velocità “ ”
4. Spia di impostazione del regolatore automa- tico della velocità “SET”
5. Display codice di errore
GEARN
25
A.TEMP ˚C
Lo
C.TEMP˚C
0:06
TIME TRIP
3
4
5
2
1
1. Tasto “RESET”
2. Tasto “TCS”
3. Contagiri
4. Orologio digitale
5. Indicatore livello carburante
6. Indicatore Eco “ECO”
7. Display della modalità di guida
8. Tachimetro
9. Display della marcia innestata
10.Display delle funzioni
11.Display informativo
GEARN
25
A.TEMP˚C
Lo
C.TEMP˚C
0:06
TIME TRIP
12
3
11
4
5
8
7
6
9
10
U1MDH0H0.book Page 10 Monday, February 18, 2013 1:32 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-11
3
cambiamento delle impostazioni duran-
te la marcia può distrarre il pilota ed au-
mentare il rischio di un incidente.NOTAL’interruttore di selezione “ / ” e l’inter-
ruttore dei menu “MENU” si trovano sul ma-
nubrio sinistro. Questi interruttori
permettono di controllare o cambiare le re-
golazioni sullo strumento multifunzione.Lo strumento multifunzione è equipaggiato
con i seguenti strumenti:●
un tachimetro
●
un contagiri
●
un orologio digitale
●
un indicatore livello carburante
●
un display della marcia innestata
●
un display della modalità di guida (che
mostra la modalità di guida seleziona-
ta)
●
un display delle funzioni (che mostra la
funzione selezionata)
●
un display informativo (che mostra va-
rie informazioni, ad esempio la lettura
del totalizzatore contachilometri)
●
un display delle modalità di regolazio-
ne (che consente di impostare, sele-
zionare o azzerare le voci visualizzate
nel display informativo)
●
un dispositivo di autodiagnosi
NOTA●
Accertarsi di girare la chiave su “ON”
prima di premere l’interruttore di
selezione “ / ”, l’interruttore dei
menu “MENU”, il tasto “RESET” e il ta-
sto “TCS”.
●
Solo per il Regno Unito: Per cambiare
i display dell’indicatore tra chilometri e
miglia, vedere pagina 3-17.

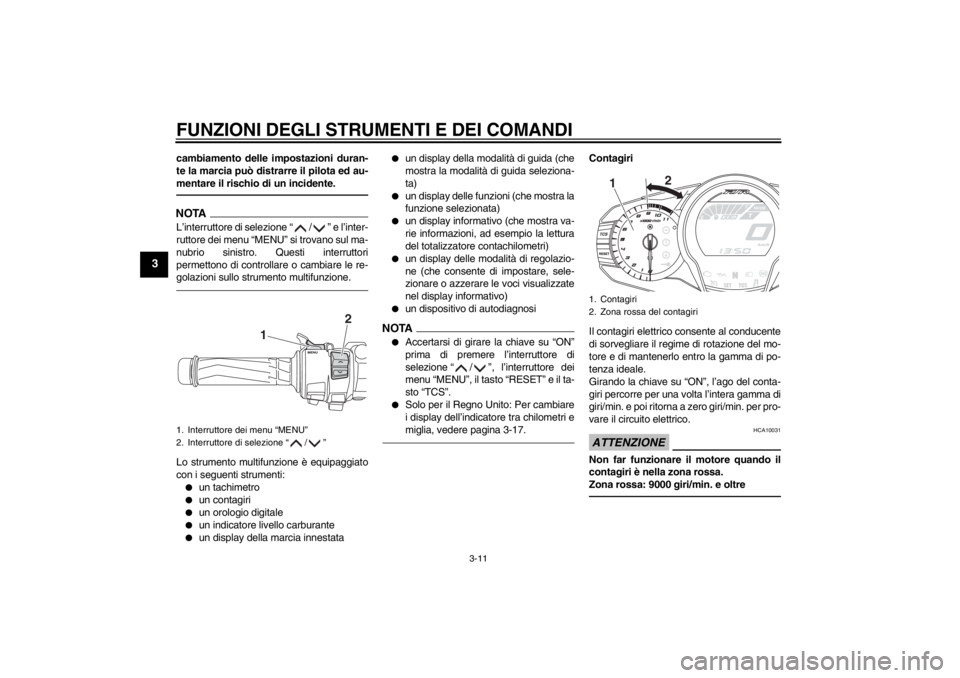

Contagiri
Il contagiri elettrico consente al conducente
di sorvegliare il regime di rotazione del mo-
tore e di mantenerlo entro la gamma di po-
tenza ideale.
Girando la chiave su “ON”, l’ago del conta-
giri percorre per una volta l’intera gamma di
giri/min. e poi ritorna a zero giri/min. per pro-
vare il circuito elettrico.ATTENZIONE
HCA10031
Non far funzionare il motore quando il
contagiri è nella zona rossa.
Zona rossa: 9000 giri/min. e oltre
1. Interruttore dei menu “MENU”
2. Interruttore di selezione “ / ”
1
2
1. Contagiri
2. Zona rossa del contagiri
1 2
U1MDH0H0.book Page 11 Monday, February 18, 2013 1:32 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-12
3

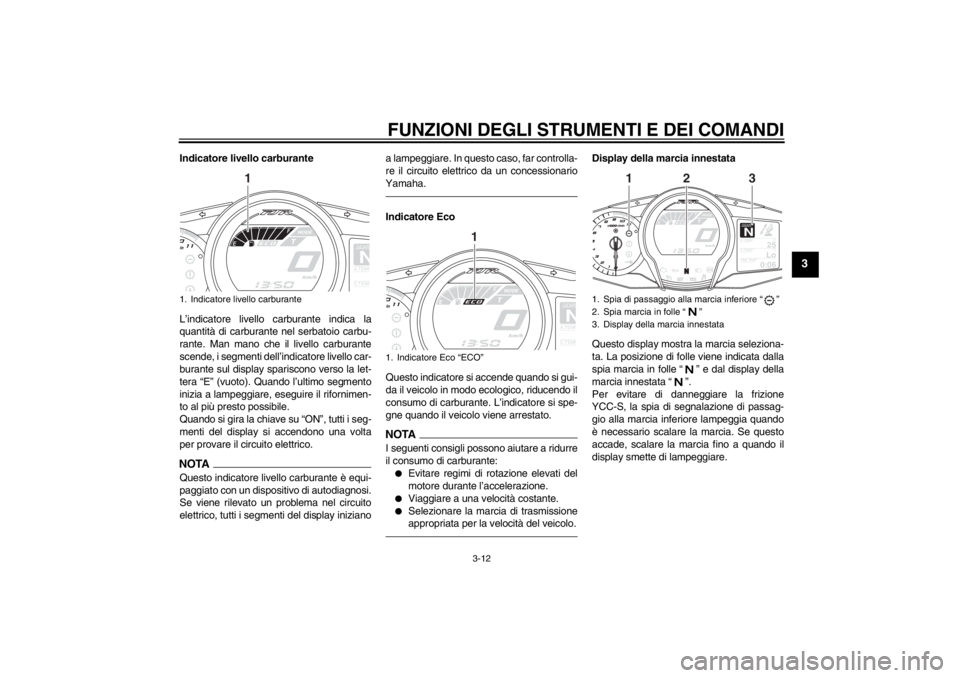

Indicatore livello carburante
L’indicatore livello carburante indica la
quantità di carburante nel serbatoio carbu-
rante. Man mano che il livello carburante
scende, i segmenti dell’indicatore livello car-
burante sul display spariscono verso la let-
tera “E” (vuoto). Quando l’ultimo segmento
inizia a lampeggiare, eseguire il rifornimen-
to al più presto possibile.
Quando si gira la chiave su “ON”, tutti i seg-
menti del display si accendono una volta
per provare il circuito elettrico.NOTAQuesto indicatore livello carburante è equi-
paggiato con un dispositivo di autodiagnosi.
Se viene rilevato un problema nel circuito
elettrico, tutti i segmenti del display iniziano a lampeggiare. In questo caso, far controlla-
re il circuito elettrico da un concessionario
Yamaha.
Indicatore Eco
Questo indicatore si accende quando si gui-
da il veicolo in modo ecologico, riducendo il
consumo di carburante. L’indicatore si spe-
gne quando il veicolo viene arrestato.NOTAI seguenti consigli possono aiutare a ridurre
il consumo di carburante:●
Evitare regimi di rotazione elevati del
motore durante l’accelerazione.
●
Viaggiare a una velocità costante.
●
Selezionare la marcia di trasmissione
appropriata per la velocità del veicolo.
Display della marcia innestata
Questo display mostra la marcia seleziona-
ta. La posizione di folle viene indicata dalla
spia marcia in folle “ ” e dal display della
marcia innestata “ ”.
Per evitare di danneggiare la frizione
YCC-S, la spia di segnalazione di passag-
gio alla marcia inferiore lampeggia quando
è necessario scalare la marcia. Se questo
accade, scalare la marcia fino a quando il
display smette di lampeggiare.
1. Indicatore livello carburante
GEARNA.TEM
P
C.TEM
P
1
1. Indicatore Eco “ECO”
GEARNA.TEM
P
C.TEM
P
1
1. Spia di passaggio alla marcia inferiore “ ”
2. Spia marcia in folle “ ”
3. Display della marcia innestata
GEARN
25
A.TEMP
˚C
Lo
C.TEMP˚C
0:06
TIME TRIP
2
1
3
U1MDH0H0.book Page 12 Monday, February 18, 2013 1:32 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-13
3

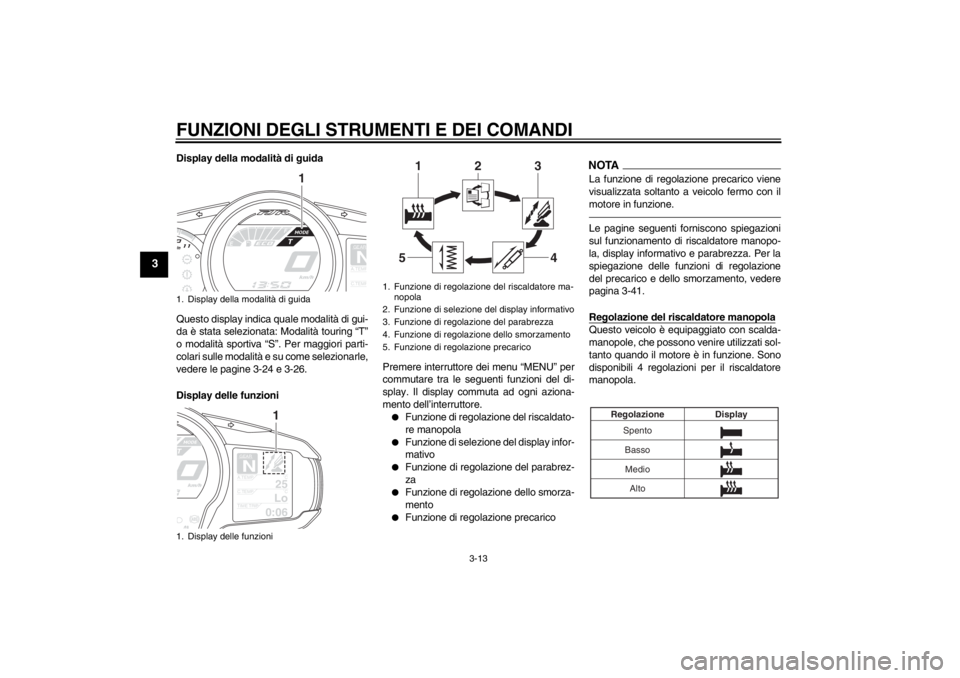

Display della modalità di guida
Questo display indica quale modalità di gui-
da è stata selezionata: Modalità touring “T”
o modalità sportiva “S”. Per maggiori parti-
colari sulle modalità e su come selezionarle,
vedere le pagine 3-24 e 3-26.
Display delle funzioniPremere interruttore dei menu “MENU” per
commutare tra le seguenti funzioni del di-
splay. Il display commuta ad ogni aziona-
mento dell’interruttore.
●
Funzione di regolazione del riscaldato-
re manopola
●
Funzione di selezione del display infor-
mativo
●
Funzione di regolazione del parabrez-
za
●
Funzione di regolazione dello smorza-
mento
●
Funzione di regolazione precarico
NOTALa funzione di regolazione precarico viene
visualizzata soltanto a veicolo fermo con il
motore in funzione.Le pagine seguenti forniscono spiegazioni
sul funzionamento di riscaldatore manopo-
la, display informativo e parabrezza. Per la
spiegazione delle funzioni di regolazione
del precarico e dello smorzamento, vedere
pagina 3-41.
Regolazione del riscaldatore manopolaQuesto veicolo è equipaggiato con scalda-
manopole, che possono venire utilizzati sol-
tanto quando il motore è in funzione. Sono
disponibili 4 regolazioni per il riscaldatore
manopola.
1. Display della modalità di guida
1. Display delle funzioni
GEARNA.TEM
P
C.TEM
P
1
GEARN
25
A.TEMP
˚C
Lo
C.TEMP˚C
0:06
TIME TRIP
1
1. Funzione di regolazione del riscaldatore ma-
nopola
2. Funzione di selezione del display informativo
3. Funzione di regolazione del parabrezza
4. Funzione di regolazione dello smorzamento
5. Funzione di regolazione precarico
2
1
3
4
5
Spento
BassoMedio Display
Regolazione
Alto
U1MDH0H0.book Page 13 Monday, February 18, 2013 1:32 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-14
3
Per aumentare la temperatura del riscalda-
tore manopola, premere il lato “ ” dell’in-
terruttore di selezione. Per diminuire la
temperatura del riscaldatore manopola,
premere il lato “ ” dell’interruttore di sele-
zione.ATTENZIONE
HCA17930
●
Ricordarsi di indossare i guanti
quando si usano gli scaldamanopo-
le.
●
Se la temperatura ambiente è 20 °C
(68 °F) o più, non regolare il riscal-
datore manopola sull’impostazione
alto.
●
Se la manopola o la manopola acce-
leratore diviene usurata o danneg-
giata, smettere di utilizzare gli
scaldamanopole e sostituire le ma-
nopole.

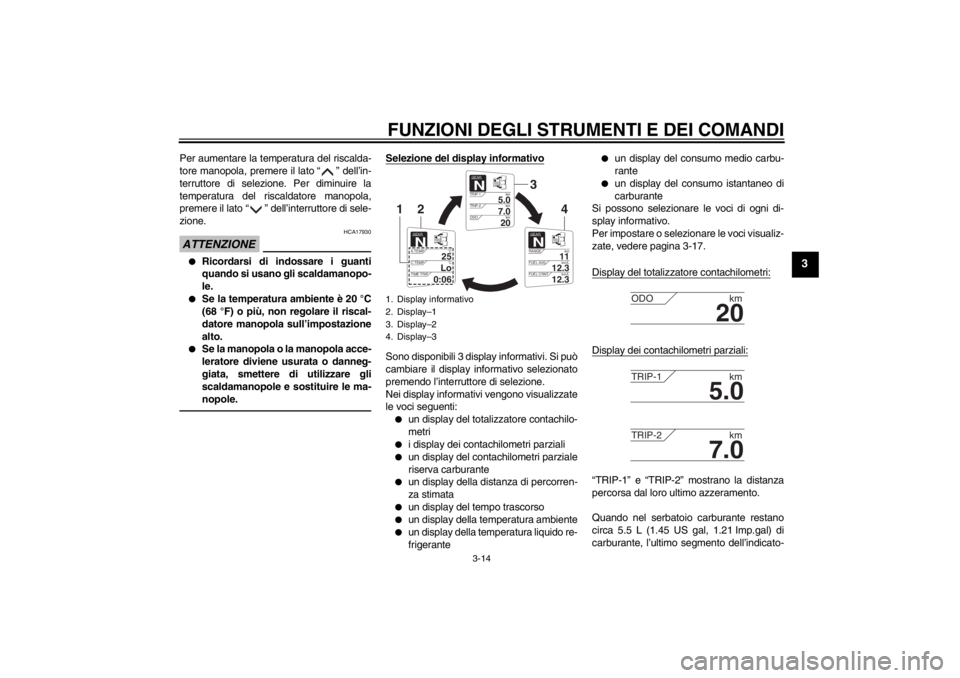

Selezione del display informativoSono disponibili 3 display informativi. Si può
cambiare il display informativo selezionato
premendo l’interruttore di selezione.
Nei display informativi vengono visualizzate
le voci seguenti:●
un display del totalizzatore contachilo-
metri
●
i display dei contachilometri parziali
●
un display del contachilometri parziale
riserva carburante
●
un display della distanza di percorren-
za stimata
●
un display del tempo trascorso
●
un display della temperatura ambiente
●
un display della temperatura liquido re-
frigerante
●
un display del consumo medio carbu-
rante
●
un display del consumo istantaneo di
carburante
Si possono selezionare le voci di ogni di-
splay informativo.
Per impostare o selezionare le voci visualiz-
zate, vedere pagina 3-17.
Display del totalizzatore contachilometri:
Display dei contachilometri parziali:“TRIP-1” e “TRIP-2” mostrano la distanza
percorsa dal loro ultimo azzeramento.
Quando nel serbatoio carburante restano
circa 5.5 L (1.45 US gal, 1.21 Imp.gal) di
carburante, l’ultimo segmento dell’indicato-
1. Display informativo
2. Display–1
3. Display–2
4. Display–3
GEARN
5.0
TRIP-1 km
7.0
TRIP-2km
km
20
ODO
GEARN
11
RANGE km
12.3
FUEL AVG km/L
km/L
12.3
FUEL CRNT
GEARN
25
A.TEMP ˚C
Lo
C.TEMP ˚C
0:06
TIME TRIP
3
4
2
1
20
ODOkm
5.0
TRIP-1km
7.0
TRIP-2km
U1MDH0H0.book Page 14 Monday, February 18, 2013 1:32 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-15
3
re livello carburante inizia a lampeggiare.
Inoltre, il display informativo passerà auto-
maticamente alla modalità contachilometri
parziale riserva carburante “TRIP-F” e ini-
zierà a conteggiare la distanza percorsa a
partire da quel punto.
In tal caso, premendo l’interruttore di sele-
zione si cambia il display tra i vari display in-
formativi nel seguente ordine;
TRIP-F → Display–1 → Display–2 → Di-
splay–3 → TRIP-F
Per azzerare un contachilometri parziale,
utilizzare l’interruttore di selezione per sele-
zionare il display informativo contenente il
contachilometri parzi ale. Premere breve-
mente il tasto “RESET” in modo che il con-
tachilometri parziale lampeggi e premere di
nuovo il tasto “RESET” per almeno 2 secon-
di mentre il contachilometri parziale lam- peggia. Se non si azzera manualmente il
contachilometri parziale riserva carburante,
esso si azzererà automaticamente e il di-
splay tornerà alla modalità precedente dopo
il rifornimento e una percorrenza di 5 km (3
mi).
Display della distanza di percorrenza stima-
ta:viene mostrata la distanza percorribile con il
carburante rimasto nel serbatoio carburante
nelle condizioni di marcia correnti.
Display del tempo trascorso:viene mostrato il tempo trascorso da quan-
do la chiave è stata girata su “ON”. Il tempo
massimo che può essere visualizzato è
99:59.
Questo display viene automaticamente az-
zerato girando la chiave su “OFF”.
NOTASono disponibili anche i display del tempo
trascorso “TIME–2” e “TIME–3”, che però
non possono essere impostati sul display
informativo. Vedere “Modalità di regolazio-
ne” a pagina 3-17 per informazioni detta-
gliate.Display della temperatura ambiente:Questo display mostra la temperatura am-
biente da –9 °C a 50 °C con incrementi di 1
°C. La temperatura visualizzata può sco-
starsi dalla temperatura ambiente.NOTA●
–9 °C verrà visualizzato anche se la
temperatura ambiente scende al di
sotto di –9 °C.
●
50 °C verrà visualizzato anche se la
temperatura ambiente sale al di sopra
di 50 °C.
●
La precisione della temperatura visua-
lizzata può venire compromessa
quando si marcia lentamente [all’incir-
GEAR4
3.4
TRIP-F
km
11
RANGEkm
0:06
TIME TRIP
25
A.TEMP ˚C
U1MDH0H0.book Page 15 Monday, February 18, 2013 1:32 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-16
3
ca al di sotto di 20 km/h (12.5 mi/h)] o
se ci si ferma in corrispondenza di se-
gnali stradali, passaggi a livello, ecc.

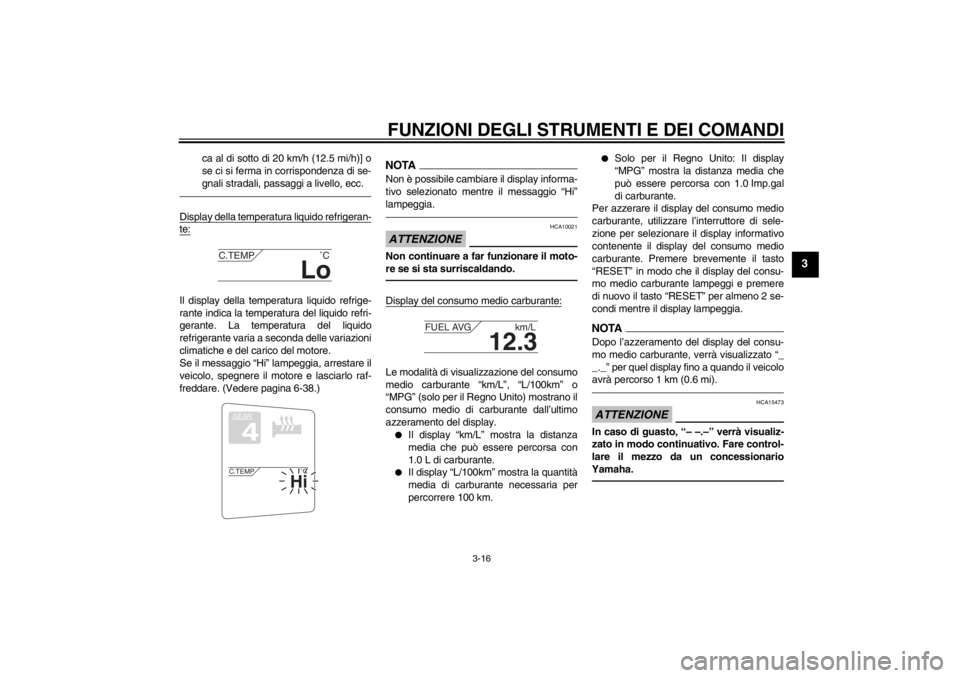

Display della temperatura liquido refrigeran-te:Il display della temperatura liquido refrige-
rante indica la temperatura del liquido refri-
gerante. La temperatura del liquido
refrigerante varia a seconda delle variazioni
climatiche e del carico del motore.
Se il messaggio “Hi” lampeggia, arrestare il
veicolo, spegnere il motore e lasciarlo raf-
freddare. (Vedere pagina 6-38.)
NOTANon è possibile cambiare il display informa-
tivo selezionato mentre il messaggio “Hi”
lampeggia.ATTENZIONE
HCA10021
Non continuare a far funzionare il moto-
re se si sta surriscaldando.Display del consumo medio carburante:Le modalità di visualizzazione del consumo
medio carburante “km/L”, “L/100km” o
“MPG” (solo per il Regno Unito) mostrano il
consumo medio di carburante dall’ultimo
azzeramento del display.●
Il display “km/L” mostra la distanza
media che può essere percorsa con
1.0 L di carburante.
●
Il display “L/100km” mostra la quantità
media di carburante necessaria per
percorrere 100 km.
●
Solo per il Regno Unito: Il display
“MPG” mostra la distanza media che
può essere percorsa con 1.0 Imp.gal
di carburante.
Per azzerare il display del consumo medio
carburante, utilizzare l’interruttore di sele-
zione per selezionare il display informativo
contenente il display del consumo medio
carburante. Premere brevemente il tasto
“RESET” in modo che il display del consu-
mo medio carburante lampeggi e premere
di nuovo il tasto “RESET” per almeno 2 se-
condi mentre il display lampeggia.
NOTADopo l’azzeramento del display del consu-
mo medio carburante, verrà visualizzato “_
_._” per quel display fino a quando il veicolo
avrà percorso 1 km (0.6 mi).ATTENZIONE
HCA15473
In caso di guasto, “– –.–” verrà visualiz-
zato in modo continuativo. Fare control-
lare il mezzo da un concessionario
Yamaha.
Lo
C.TEMP ˚C
GEAR4
Hi
C.TEMP˚C
12.3
FUEL AVG km/L
U1MDH0H0.book Page 16 Monday, February 18, 2013 1:32 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-17
3

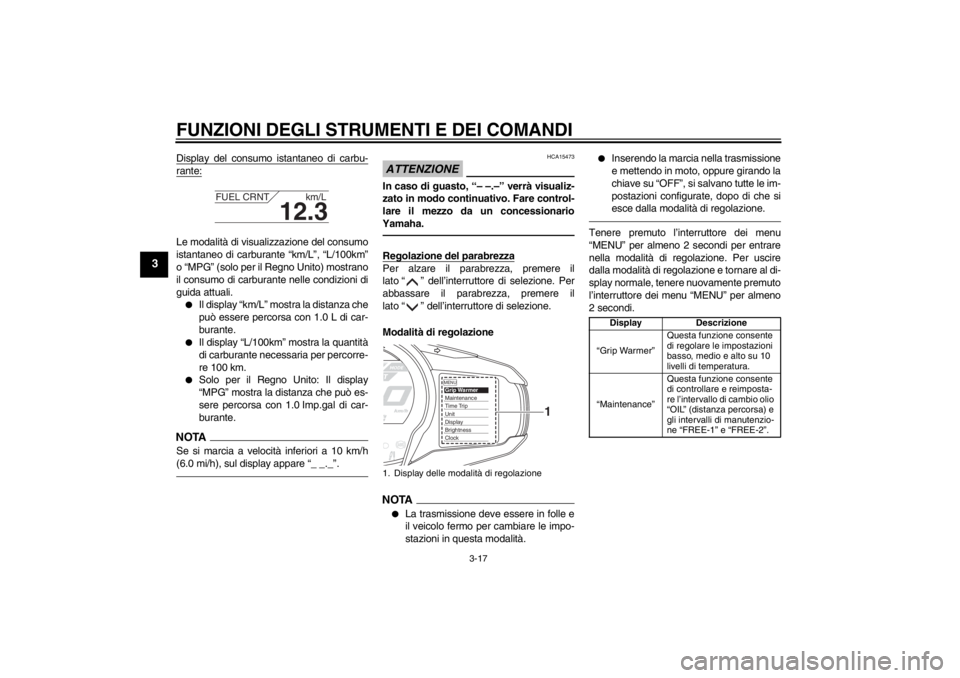

Display del consumo istantaneo di carbu-rante:Le modalità di visualizzazione del consumo
istantaneo di carburante “km/L”, “L/100km”
o “MPG” (solo per il Regno Unito) mostrano
il consumo di carburante nelle condizioni di
guida attuali.●
Il display “km/L” mostra la distanza che
può essere percorsa con 1.0 L di car-
burante.
●
Il display “L/100km” mostra la quantità
di carburante necessaria per percorre-
re 100 km.
●
Solo per il Regno Unito: Il display
“MPG” mostra la distanza che può es-
sere percorsa con 1.0 Imp.gal di car-
burante.
NOTASe si marcia a velocità inferiori a 10 km/h
(6.0 mi/h), sul display appare “_ _._”.
ATTENZIONE
HCA15473
In caso di guasto, “– –.–” verrà visualiz-
zato in modo continuativo. Fare control-
lare il mezzo da un concessionario
Yamaha.Regolazione del parabrezzaPer alzare il parabrezza, premere il
lato “ ” dell’interruttore di selezione. Per
abbassare il parabrezza, premere il
lato “ ” dell’interruttore di selezione.
Modalità di regolazioneNOTA●
La trasmissione deve essere in folle e
il veicolo fermo per cambiare le impo-
stazioni in questa modalità.
●
Inserendo la marcia nella trasmissione
e mettendo in moto, oppure girando la
chiave su “OFF”, si salvano tutte le im-
postazioni configurate, dopo di che si
esce dalla modalità di regolazione.
Tenere premuto l’interruttore dei menu
“MENU” per almeno 2 secondi per entrare
nella modalità di regolazione. Per uscire
dalla modalità di regolazione e tornare al di-
splay normale, tenere nuovamente premuto
l’interruttore dei menu “MENU” per almeno
2 secondi.
12.3
FUEL CRNT km/L
1. Display delle modalità di regolazione
MENUGrip WarmerMaintenanceTime TripUnitDisplayBrightnessClock
1
Display Descrizione
“Grip Warmer” Questa funzione consente
di regolare le impostazioni
basso, medio e alto su 10
livelli di temperatura.
“Maintenance” Questa funzione consente
di controllare e reimposta-
re l’intervallo di cambio olio
“OIL” (distanza percorsa) e
gli intervalli di manutenzio-
ne “FREE-1” e “FREE-2”.
U1MDH0H0.book Page 17 Monday, February 18, 2013 1:32 PM
