2013 TOYOTA PRIUS C Manuel du propriétaire (in French)

455
4-3. Entretien à faire soi-même
4
Entretien et soin
PRIUS_C D

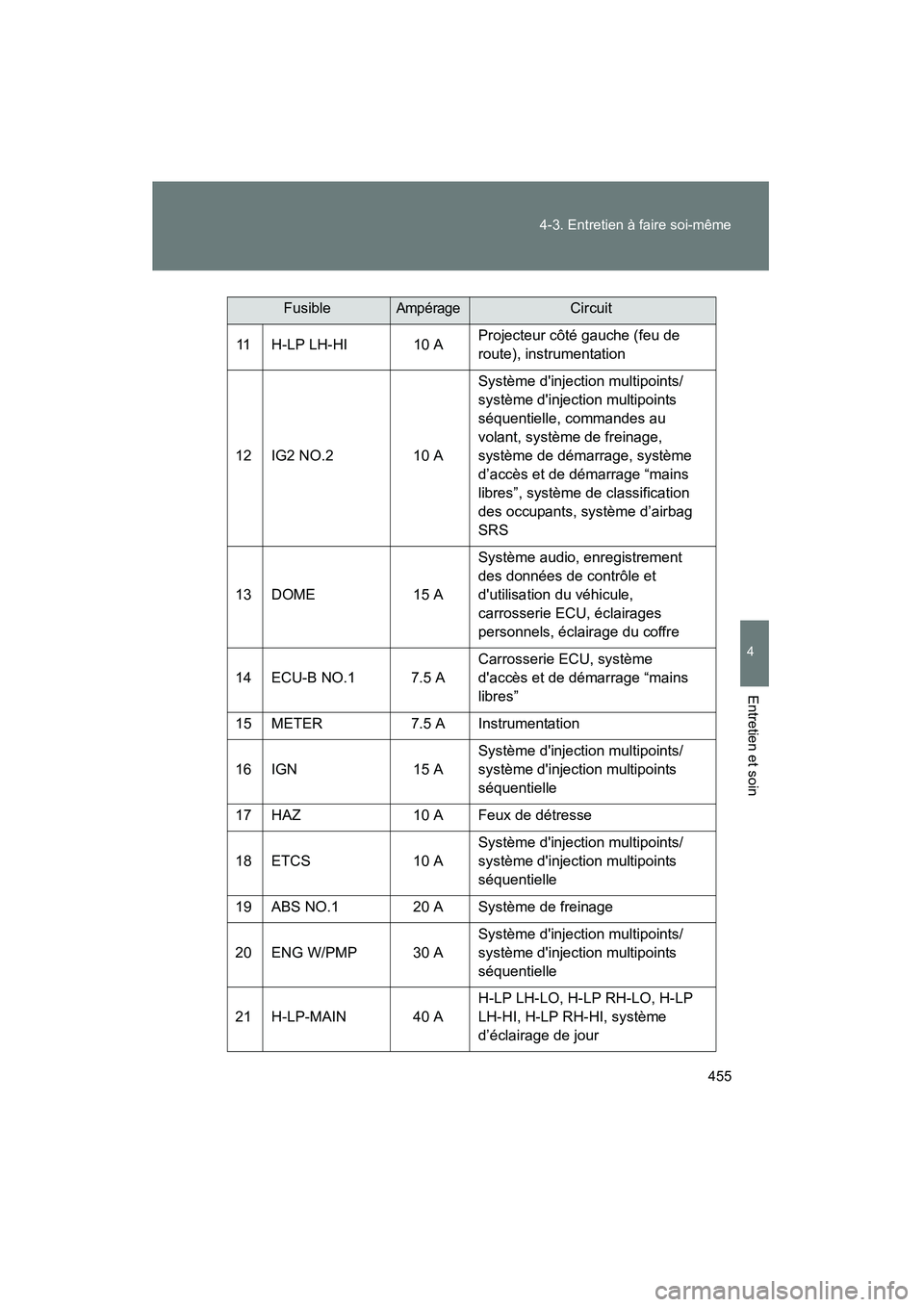

11 H-LP LH-HI 10 A
Projecteur côté gauche (feu de
route), instrumentation
12 IG2 NO.2 10 A Système d'injection multipoints/
système d'injection multipoints
séquentielle, commandes au
volant, système de freinage,
système de démarrage, système
d’accès et de démarrage “mains
libres”, système de classification
des occupants, système d’airbag
SRS
13 DOME 15 A Système audio, enregistrement
des données de contrôle et
d'utilisation du véhicule,
carrosserie ECU, éclairages
personnels, éclairage du coffre
14 ECU-B NO.1 7.5 A Carrosserie ECU, système
d'accès et de démarrage “mains
libres”
15 METER 7.5 A Instrumentation
16 IGN 15 A Système d'injection multipoints/
système d'injection multipoints
séquentielle
17 HAZ 10 A Feux de détresse
18 ETCS 10 A Système d'injection multipoints/
système d'injection multipoints
séquentielle
19 ABS NO.1 20 A Système de freinage
20 ENG W/PMP 30 A Système d'injection multipoints/
système d'injection multipoints
séquentielle
21 H-LP-MAIN 40 A H-LP LH-LO, H-LP RH-LO, H-LP
LH-HI, H-LP RH-HI, système
d’éclairage de jour
FusibleAmpérageCircuit

456 4-3. Entretien à faire soi-même
PRIUS_C D

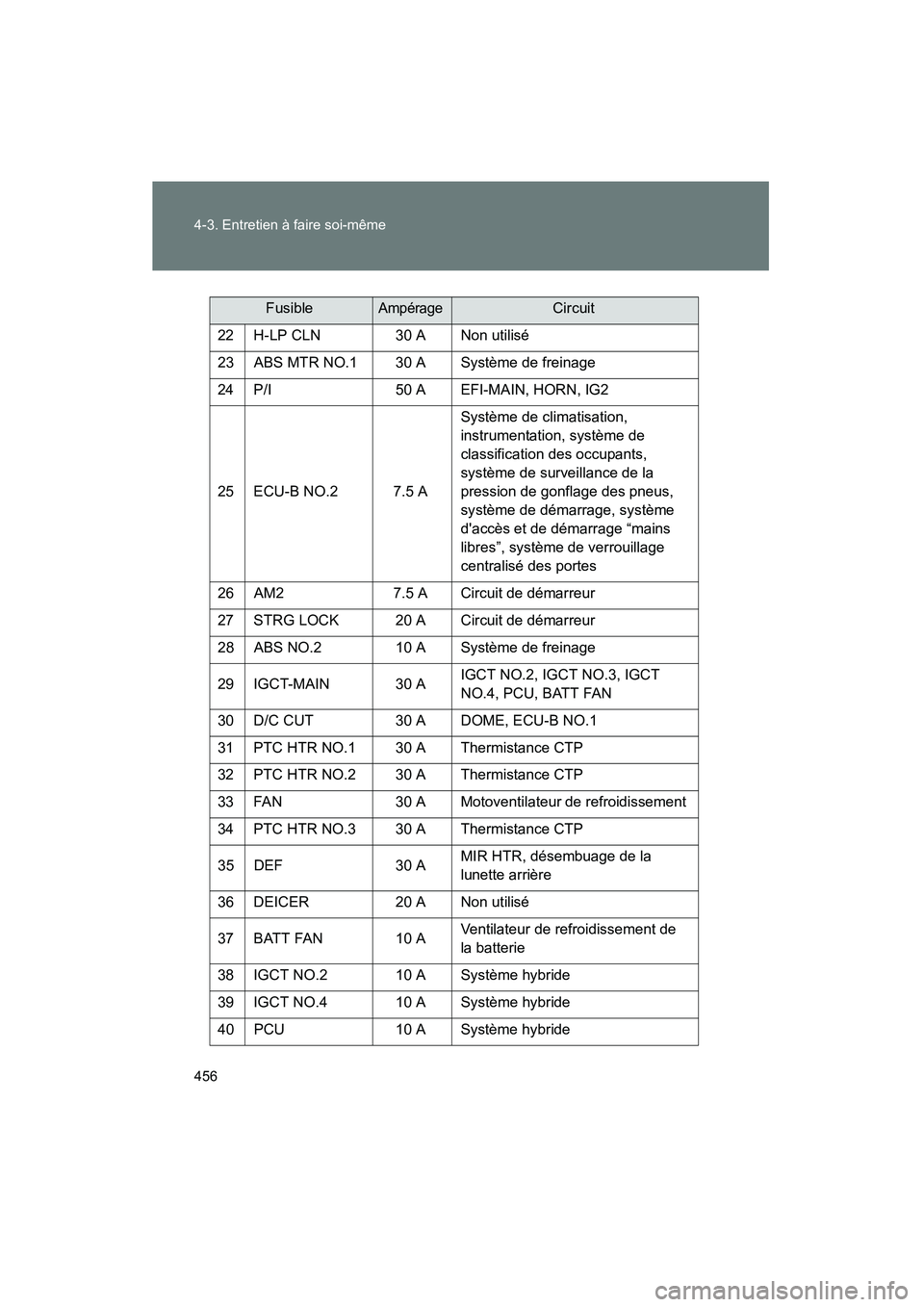

22 H-LP CLN30 A Non utilisé
23 ABS MTR NO.1 30 A Système de freinage
24 P/I 50 A EFI-MAIN, HORN, IG2
25 ECU-B NO.2 7.5 A Système de climatisation,
instrumentation, système de
classification des occupants,
système de surveillance de la
pression de gonflage des pneus,
système de démarrage, système
d'accès et de démarrage “mains
libres”, système de verrouillage
centralisé des portes
26 AM2 7.5 A Circuit de démarreur
27 STRG LOCK 20 A Circuit de démarreur
28 ABS NO.2 10 A Système de freinage
29 IGCT-MAIN 30 A IGCT NO.2, IGCT NO.3, IGCT
NO.4, PCU, BATT FAN
30 D/C CUT 30 A DOME, ECU-B NO.1
31 PTC HTR NO.1 30 A Thermistance CTP
32 PTC HTR NO.2 30 A Thermistance CTP
33 FAN 30 A Motoventilateur de refroidissement
34 PTC HTR NO.3 30 A Thermistance CTP
35 DEF 30 AMIR HTR, désembuage de la
lunette arrière
36 DEICER 20 A Non utilisé
37 BATT FAN 10 A Ventilateur de refroidissement de
la batterie
38 IGCT NO.2 10 A Système hybride
39 IGCT NO.4 10 A Système hybride
40 PCU 10 A Système hybride
FusibleAmpérageCircuit

457
4-3. Entretien à faire soi-même
4
Entretien et soin
PRIUS_C D

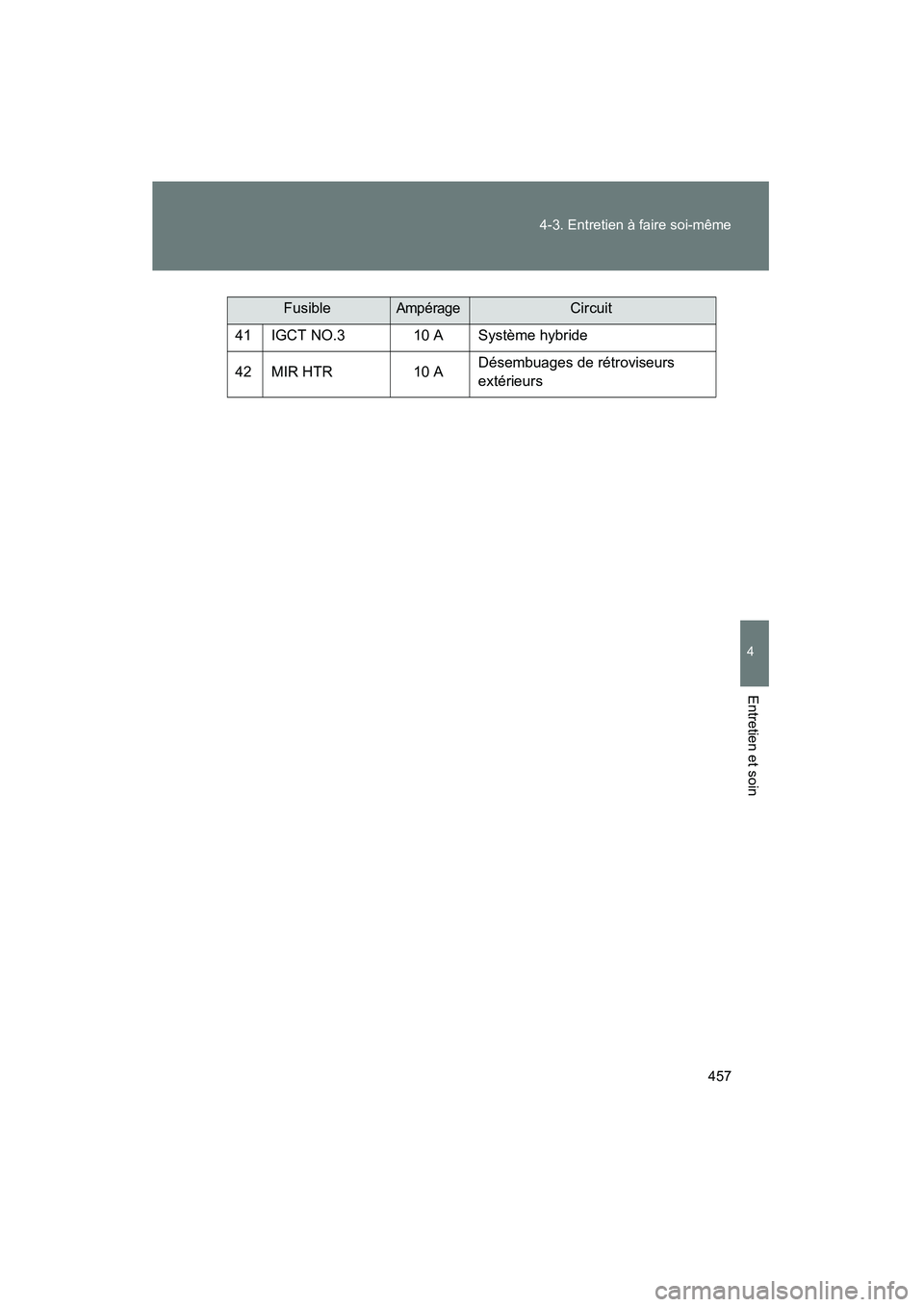

41 IGCT NO.3 10 A Système hybride
42 MIR HTR 10 A
Désembuages de rétroviseurs
extérieurs
FusibleAmpérageCircuit

458 4-3. Entretien à faire soi-même
PRIUS_C DCompartiment moteur (boîte à fusibles type B)
FusibleAmpérageCircuit
1 DC/DC 100 A Système hybride
2 ABS MTR NO.2 30 A Système de freinage
3 HTR 40 A Système de climatisation
4 EPS 50 ASystème de direction assistée
électrique

459
4-3. Entretien à faire soi-même
4
Entretien et soin
PRIUS_C D

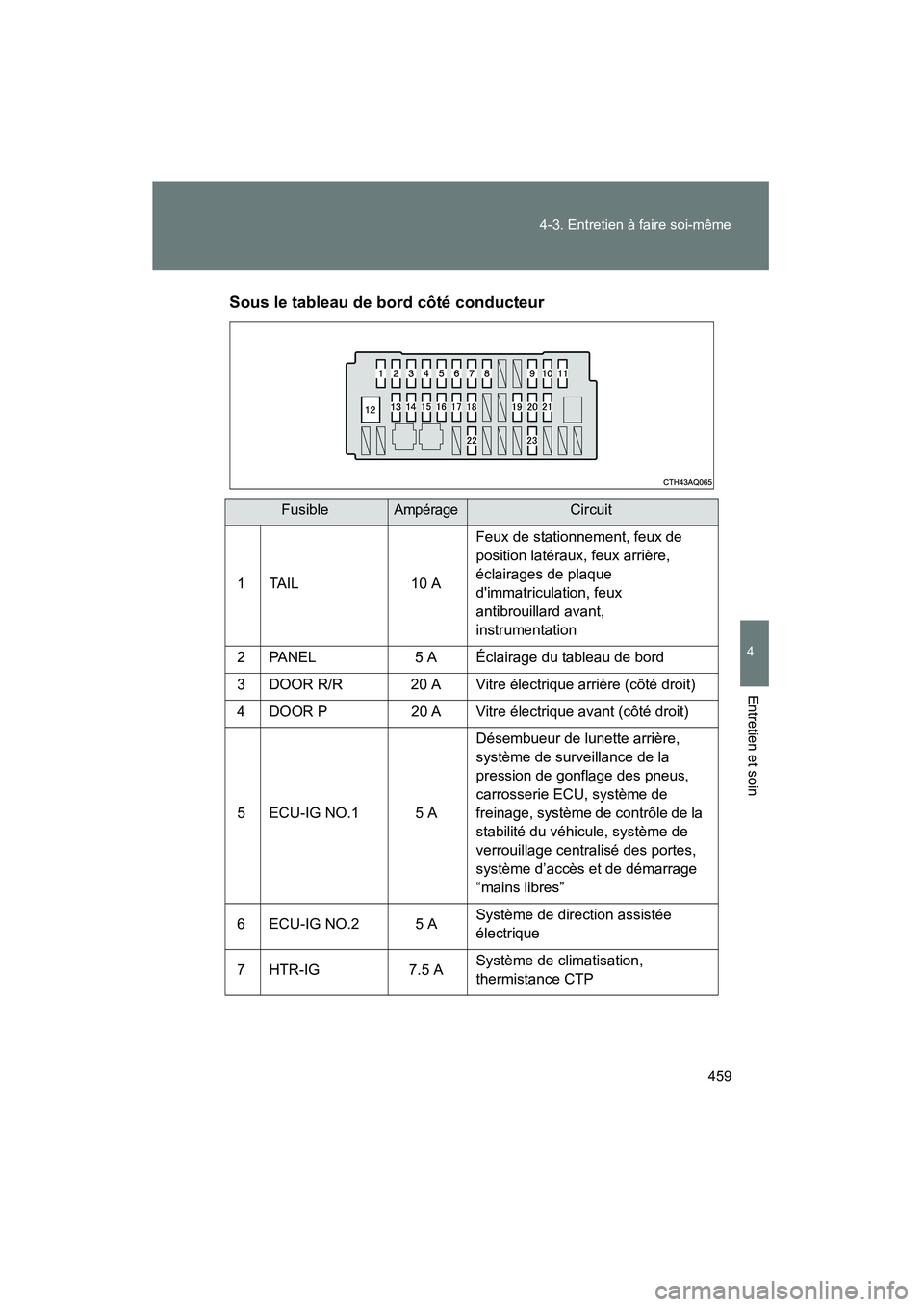

Sous le tableau de bord côté conducteur
FusibleAmpérageCircuit
1 TAIL 10 A Feux de stationnement, feux de
position latéraux, feux arrière,
éclairages de plaque
d'immatriculation, feux
antibrouillard avant,
instrumentation
2 PANEL 5 A Éclairage du tableau de bord
3 DOOR R/R 20 A Vitre électrique arrière (côté droit)
4 DOOR P 20 A Vitre électrique avant (côté droit)
5 ECU-IG NO.1 5 A Désembueur de lunette arrière,
système de surveillance de la
pression de gonflage des pneus,
carrosserie ECU, système de
freinage, système de contrôle de la
stabilité du véhicule, système de
verrouillage centralisé des portes,
système d’accès et de démarrage
“mains libres”
6 ECU-IG NO.2 5 A Système de direction assistée
électrique
7HTR-IG 7.5 A Système de climatisation,
thermistance CTP

460 4-3. Entretien à faire soi-même
PRIUS_C D
8 GAUGE10 AFeux de recul, système audio,
système de verrouillage des
vitesses, toit ouvrant,
enregistrement des données de
contrôle et d'utilisation du véhicule,
système d’alerte d’approche du
véhicule
9 WASHER 15 AEssuie-glaces et lave-glace de
pare-brise
10 WIPER 25 AEssuie-glaces et lave-glace de
pare-brise
11 WIPER RR 15 A Essuie-glaces et lave-glace de
pare-brise
12 P/W 30 A Vitre électrique
13 DOOR R/L 20 A Vitre électrique arrière (côté
gauche)
14 DOOR D 20 AVitre électrique avant (côté
gauche)
15 CIG 15 A Prise d'alimentation
16 ACC 5 ACarrosserie ECU, système audio,
rétroviseurs extérieurs, système de
verrouillage des vitesses
17 D/L 25 ASystème de verrouillage centralisé
des portes
18 OBD 7.5 A Diagnostic embarqué
19 STOP 7.5 ASystème de démarrage, système
de verrouillage des vitesses,
système d’alerte d’approche du
véhicule, système de freinage, feux
de stop, troisième feux de stop
20 AM1 7.5 A Circuit de démarreur
21 FOG FR 15 A Feux antibrouillard avant
22 S/ROOF 25 A Toit ouvrant
FusibleAmpérageCircuit

461
4-3. Entretien à faire soi-même
4
Entretien et soin
PRIUS_C D

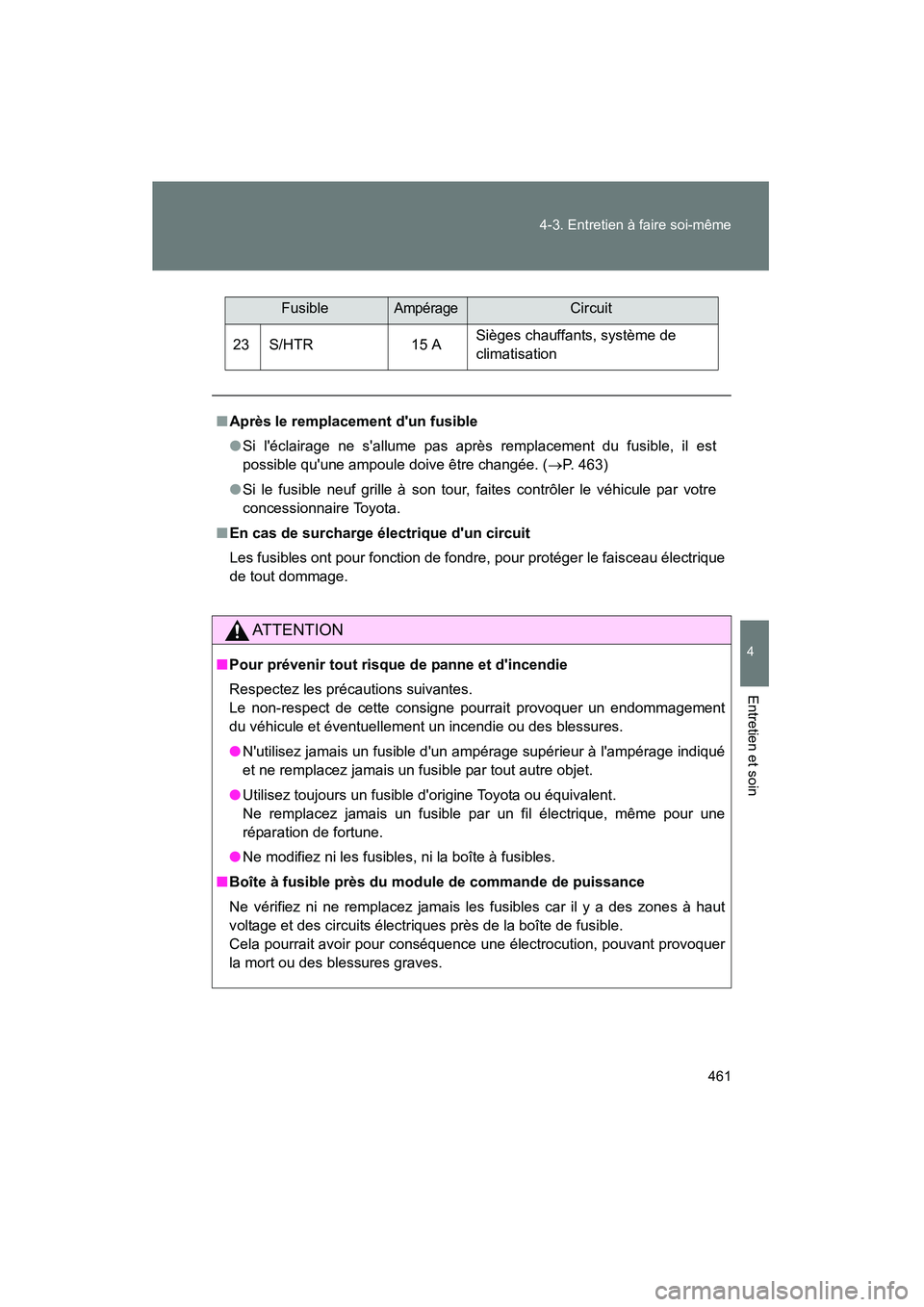

23 S/HTR
15 ASièges chauffants, système de
climatisation
■ Après le remplacement d'un fusible
● Si l'éclairage ne s'allume pas après remplacement du fusible, il est
possible qu'une ampoule doive être changée. ( →P. 463)
● Si le fusible neuf grille à son tour, faites contrôler le véhicule par votre
concessionnaire Toyota.
■ En cas de surcharge électrique d'un circuit
Les fusibles ont pour fonction de fondre, pour protéger le faisceau électrique
de tout dommage.
AT T E N T I O N
■Pour prévenir tout risque de panne et d'incendie
Respectez les précautions suivantes.
Le non-respect de cette consigne pourrait provoquer un endommagement
du véhicule et éventuellement un incendie ou des blessures.
● N'utilisez jamais un fusible d'un ampérage supérieur à l'ampérage indiqué
et ne remplacez jamais un fusible par tout autre objet.
● Utilisez toujours un fusible d'origine Toyota ou équivalent.
Ne remplacez jamais un fusible par un fil électrique, même pour une
réparation de fortune.
● Ne modifiez ni les fusibles, ni la boîte à fusibles.
■ Boîte à fusible près du module de commande de puissance
Ne vérifiez ni ne remplacez jamais les fusibles car il y a des zones à haut
voltage et des circuits électriques près de la boîte de fusible.
Cela pourrait avoir pour conséquence une électrocution, pouvant provoquer
la mort ou des blessures graves.
FusibleAmpérageCircuit

462 4-3. Entretien à faire soi-même
PRIUS_C D

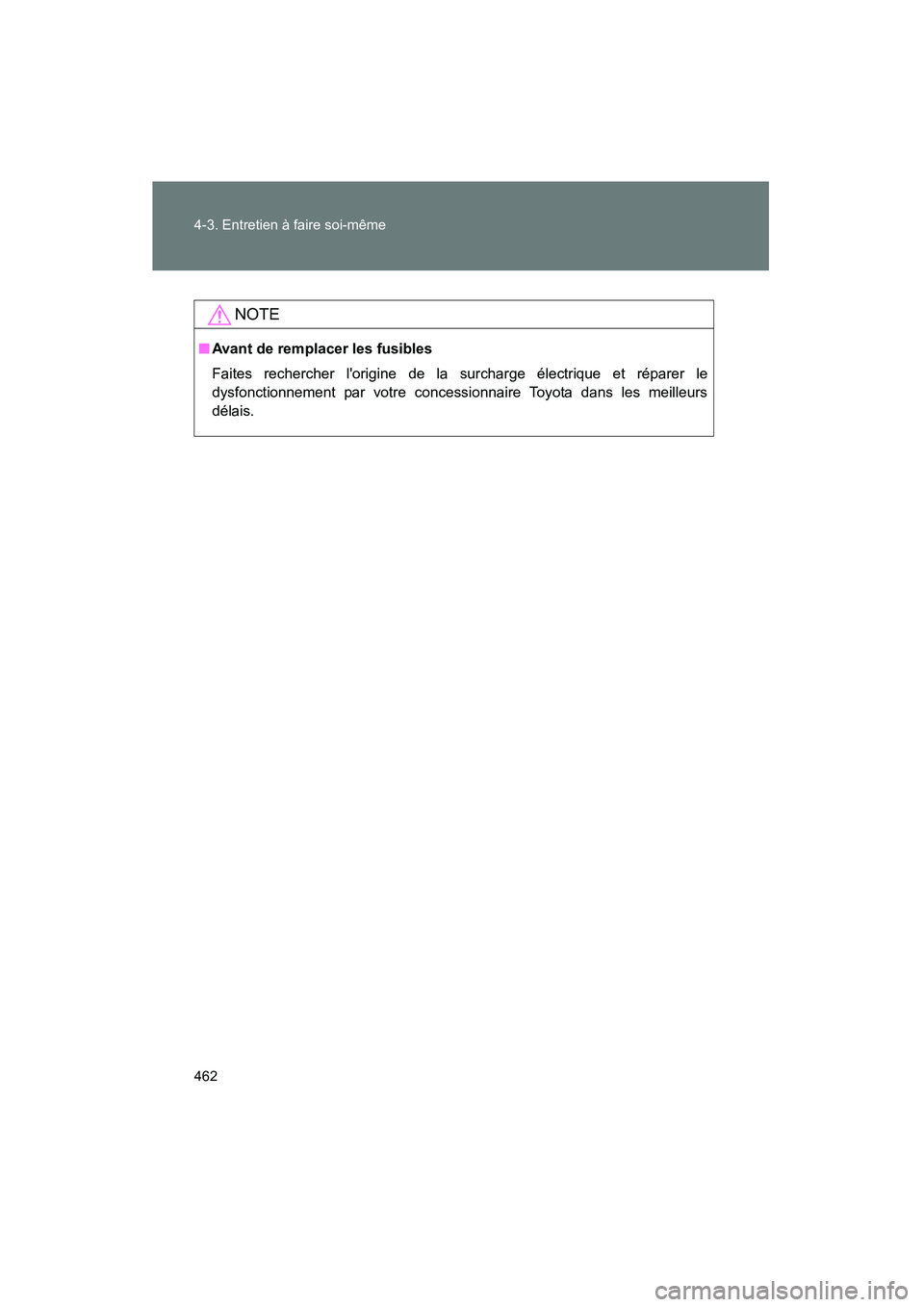

NOTE
■Avant de remplacer les fusibles
Faites rechercher l'origine de la surcharge électrique et réparer le
dysfonctionnement par votre concessionnaire Toyota dans les meilleurs
délais.
