2013 TOYOTA PRIUS C Manuel du propriétaire (in French)

447
4-3. Entretien à faire soi-même
4
Entretien et soin
PRIUS_C D

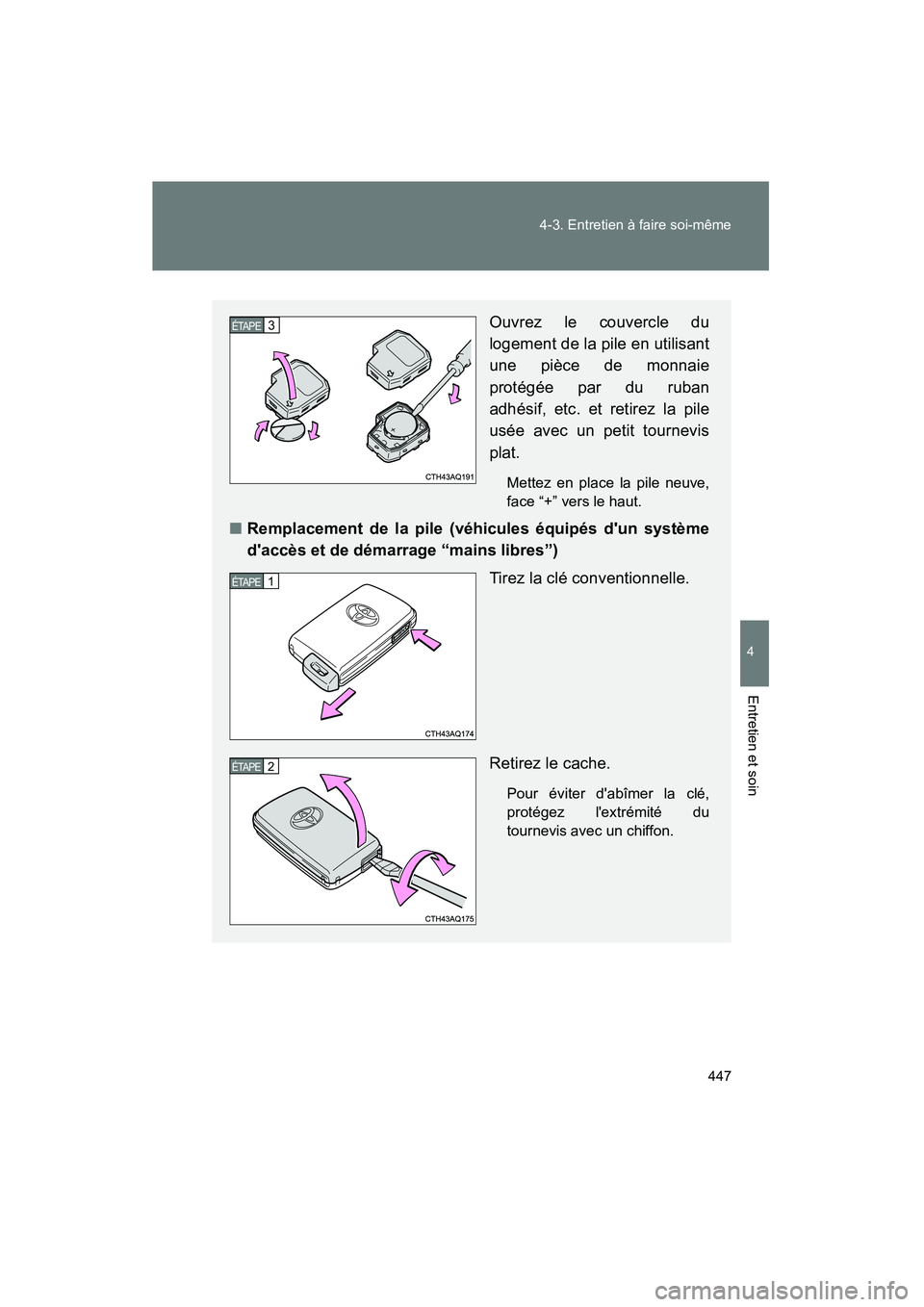

Ouvrez le couvercle du
logement de la pile en utilisant
une pièce de monnaie
protégée par du ruban
adhésif, etc. et retirez la pile
usée avec un petit tournevis
plat.
Mettez en place la pile neuve,
face “+” vers le haut.
■
Remplacement de la pile (véhicules équipés d'un système
d'accès et de démarrage “mains libres”)
Tirez la clé conventionnelle.
Retirez le cache.
Pour éviter d'abîmer la clé,
protégez l'extrémité du
tournevis avec un chiffon.
3ÉTAPE
1ÉTAPE
2ÉTAPE

448 4-3. Entretien à faire soi-même
PRIUS_C D
■Utilisez une pile au lithium CR2016 (véhicules dépourvus de système
d'accès et de démarrage “mains libres”) ou CR2032 (véhicules équipés
d'un système d'accès et de démarrage “mains libres”)
●Vous trouverez ce modèle de pile chez votre concessionnaire Toyota, les
magasins d'équipements électroménagers ou les boutiques photo.
● Remplacez la pile uniquement par le même modèle ou un modèle
équivalent recommandé par le fabricant.
● Débarrassez-vous des piles usagées conformément à la réglementation
locale.
■ Si la pile de la clé est usée
Les symptômes suivants peuvent se manifester:
●Le système d'accès et de démarrage “mains libres” et la télécommande
du verrouillage centralisé ne fonctionnent pas correctement.
● La portée utile est réduite.
AT T E N T I O N
■Pile et autres petites pièces démontées
Ces pièces sont petites et en cas d’ingestion par un enfant, elles peuvent
provoquer son étouffement. Tenir hors de portée des enfants. Le
non-respect de cette consigne pourrait provoquer la mort ou de graves
blessures.

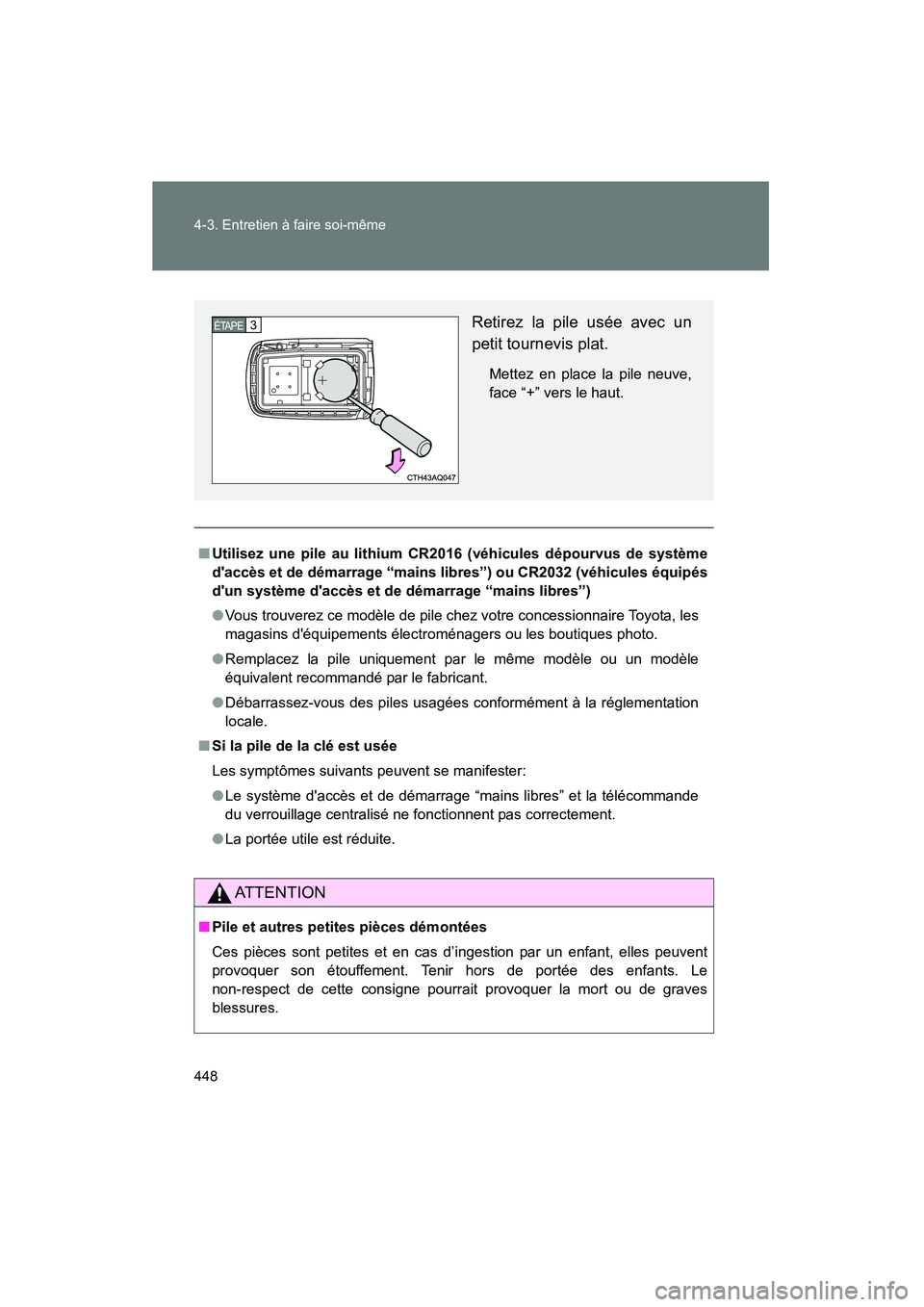

Retirez la pile usée avec un
petit tournevis plat.
Mettez en place la pile neuve,
face “+” vers le haut.
3ÉTAPE

449
4-3. Entretien à faire soi-même
4
Entretien et soin
PRIUS_C D

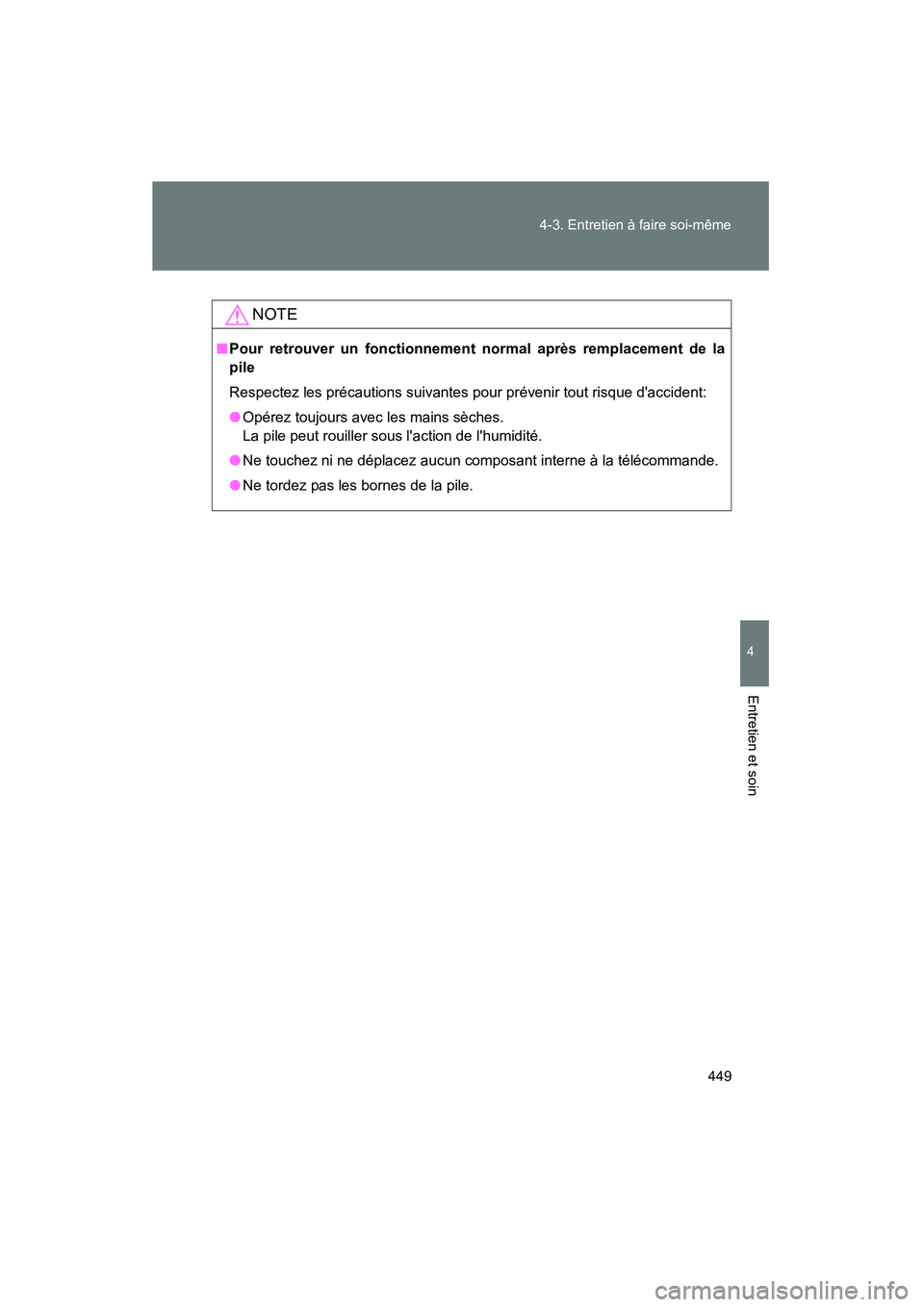

NOTE
■
Pour retrouver un fonctionnement normal après remplacement de la
pile
Respectez les précautions suivantes pour prévenir tout risque d'accident:
● Opérez toujours avec les mains sèches.
La pile peut rouiller sous l'action de l'humidité.
● Ne touchez ni ne déplacez aucun composant interne à la télécommande.
● Ne tordez pas les bornes de la pile.

450
4-3. Entretien à faire soi-même
PRIUS_C D

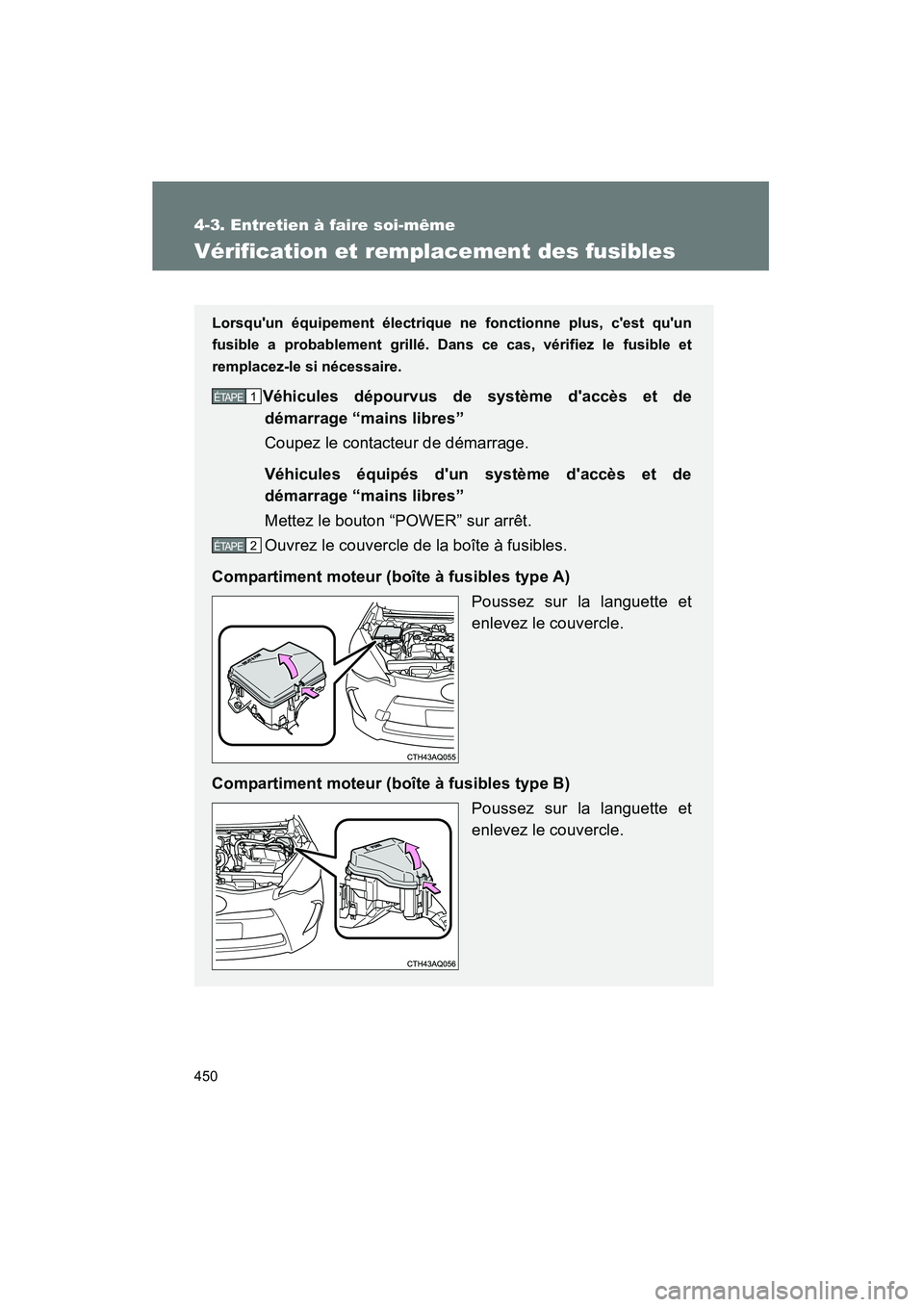

Vérification et remplacement des fusibles
Lorsqu'un équipement électrique ne fonctionne plus, c'est qu'un
fusible a probablement grillé. Dans ce cas, vérifiez le fusible et
remplacez-le si nécessaire.
Véhicules dépourvus de système d'accès et dedémarrage “mains libres”
Coupez le contacteur de démarrage.
Véhicules équipés d'un système d'accès et de
démarrage “mains libres”
Mettez le bouton “POWER” sur arrêt.
Ouvrez le couvercle de la boîte à fusibles.
Compartiment moteur (boîte à fusibles type A) Poussez sur la languette et
enlevez le couvercle.
Compartiment moteur (boîte à fusibles type B) Poussez sur la languette et
enlevez le couvercle.1ÉTAPE
2ÉTAPE

451
4-3. Entretien à faire soi-même
4
Entretien et soin
PRIUS_C D

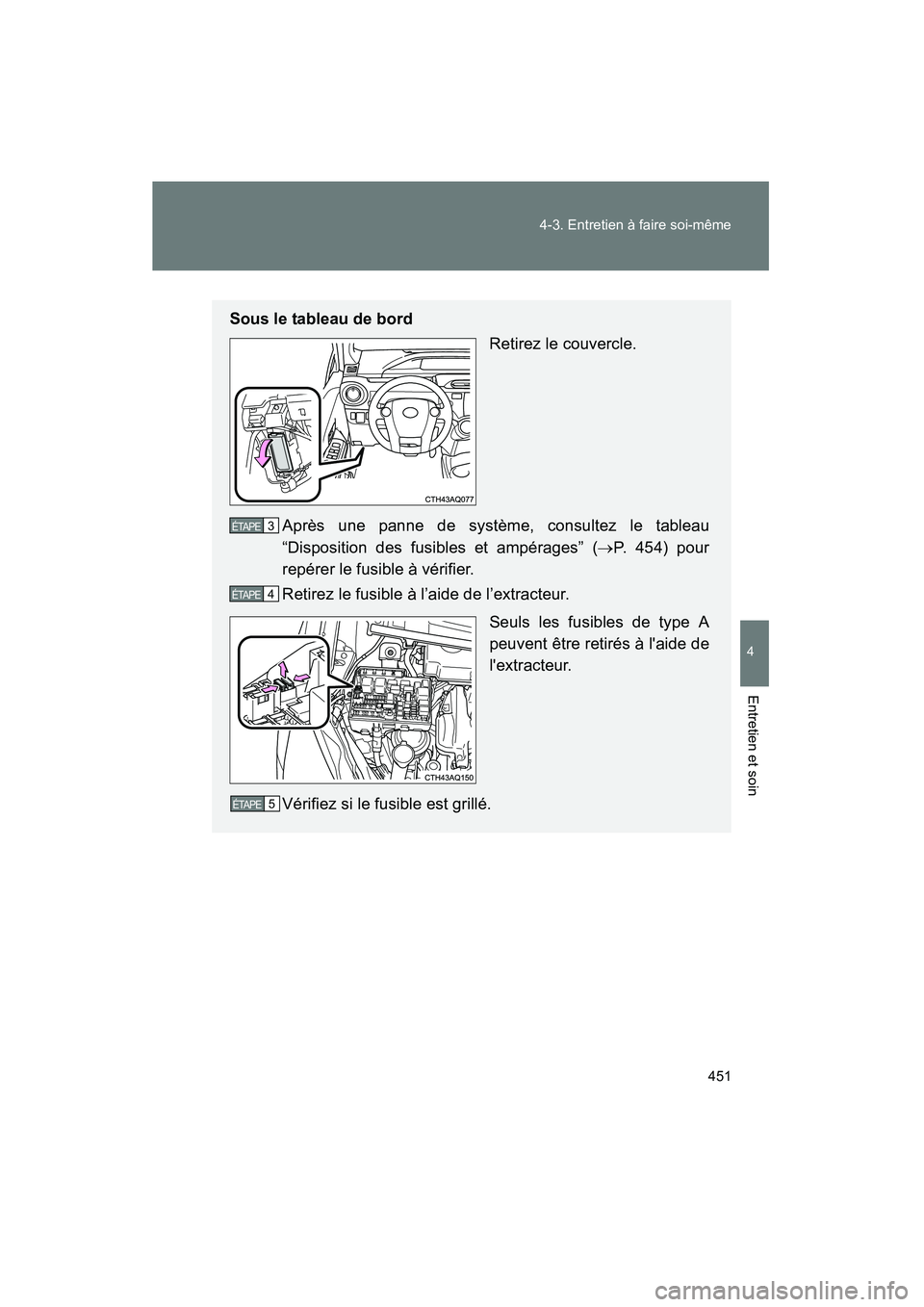

Sous le tableau de bord
Retirez le couvercle.
Après une panne de système, consultez le tableau
“Disposition des fusibles et ampérages” (→ P. 454) pour
repérer le fusible à vérifier.
Retirez le fusible à l’aide de l’extracteur.
Seuls les fusibles de type A
peuvent être retirés à l'aide de
l'extracteur.
Vérifiez si le fusible est grillé.
3ÉTAPE
4ÉTAPE
5ÉTAPE

452 4-3. Entretien à faire soi-même
PRIUS_C D

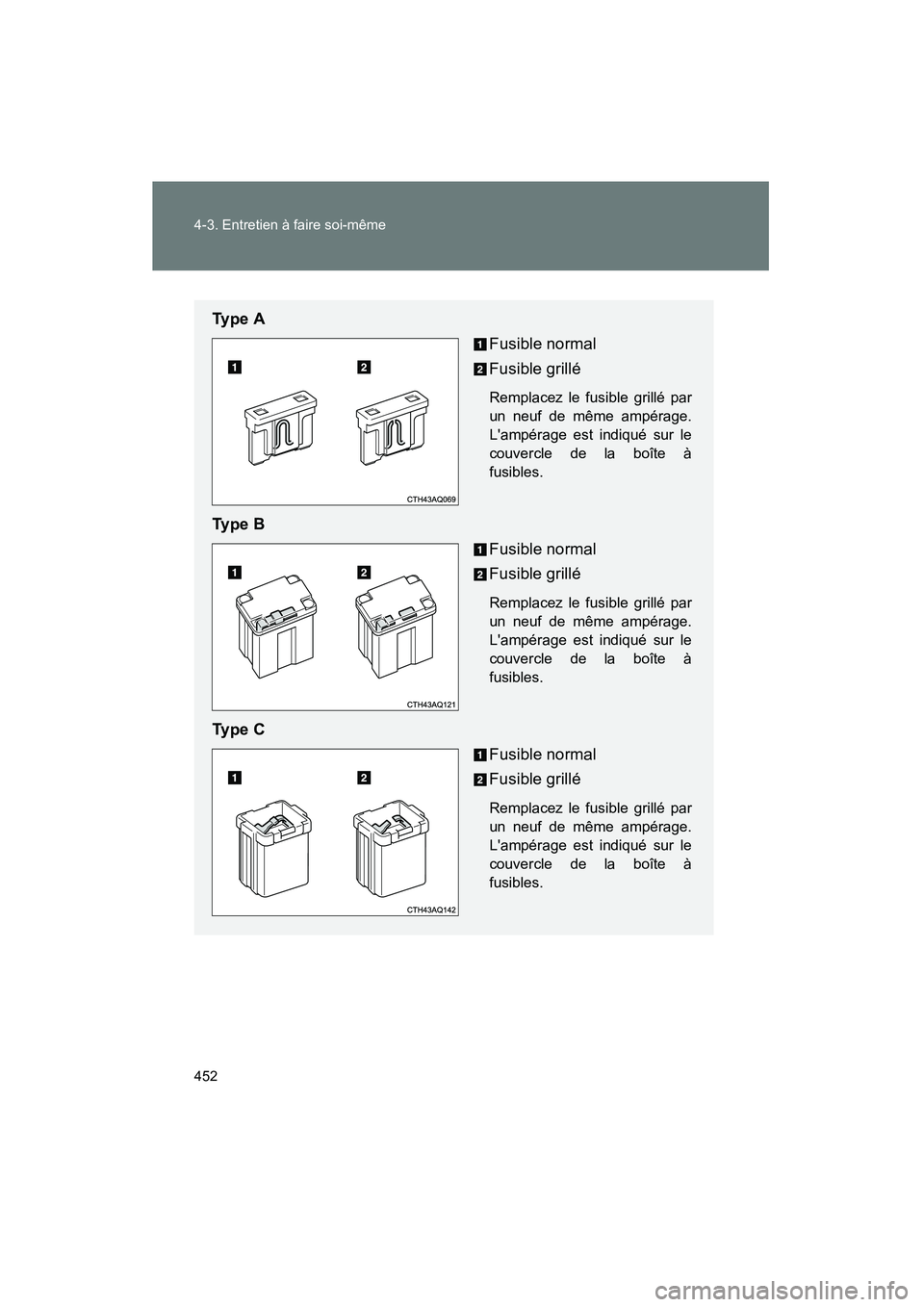

Ty p e AFusible normal
Fusible grillé
Remplacez le fusible grillé par
un neuf de même ampérage.
L'ampérage est indiqué sur le
couvercle de la boîte à
fusibles.
Ty p e BFusible normal
Fusible grillé
Remplacez le fusible grillé par
un neuf de même ampérage.
L'ampérage est indiqué sur le
couvercle de la boîte à
fusibles.
Ty p e CFusible normal
Fusible grillé
Remplacez le fusible grillé par
un neuf de même ampérage.
L'ampérage est indiqué sur le
couvercle de la boîte à
fusibles.

453
4-3. Entretien à faire soi-même
4
Entretien et soin
PRIUS_C D

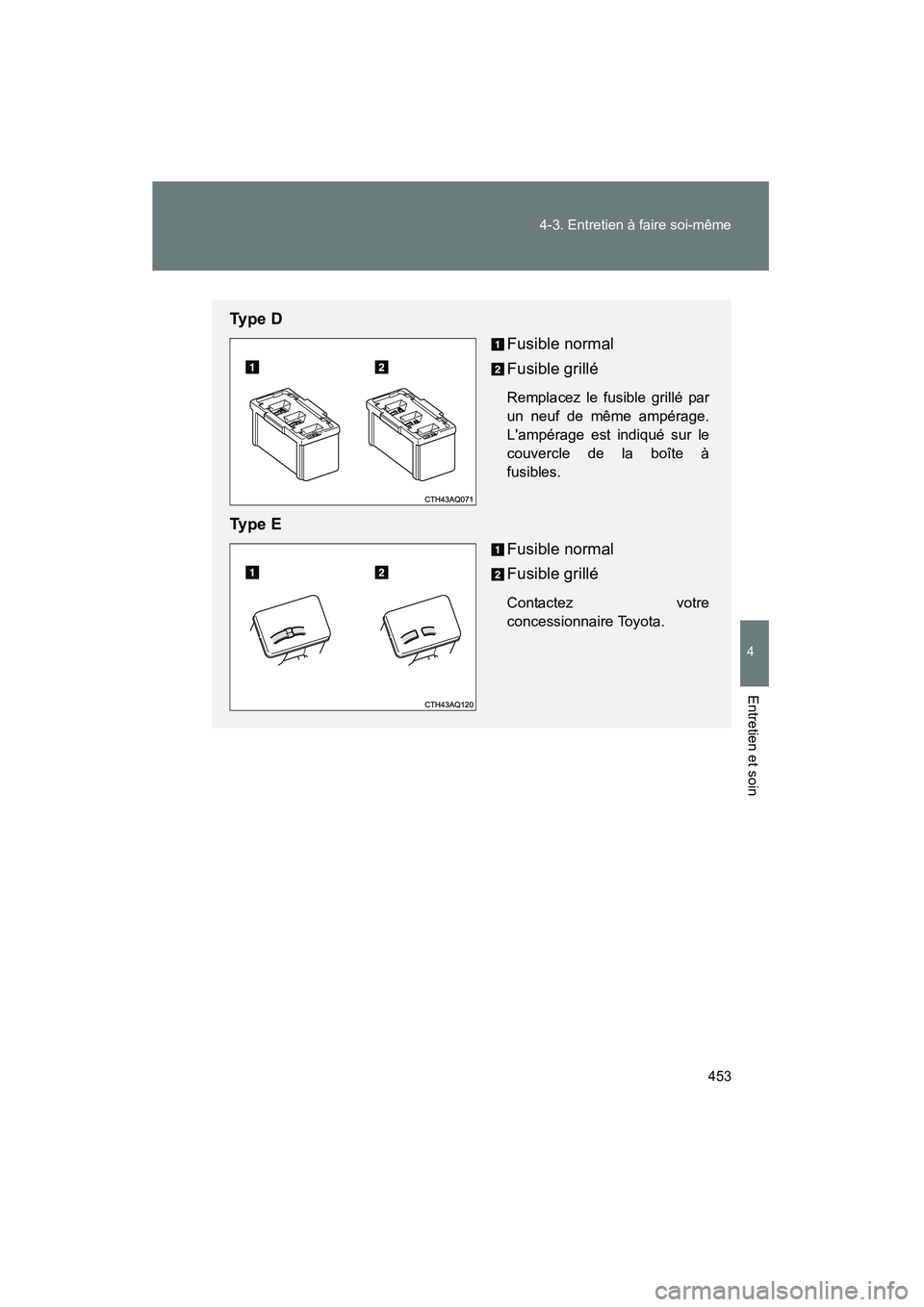

Ty p e D
Fusible normal
Fusible grillé
Remplacez le fusible grillé par
un neuf de même ampérage.
L'ampérage est indiqué sur le
couvercle de la boîte à
fusibles.
Ty p e EFusible normal
Fusible grillé
Contactez votre
concessionnaire Toyota.

454 4-3. Entretien à faire soi-même
PRIUS_C D
Disposition des fusibles et ampéragesCompartiment moteur (boîte à fusibles type A)
FusibleAmpérageCircuit
1 EFI-MAIN 20 A Système d'injection multipoints/
système d'injection multipoints
séquentielle, EFI NO.2
2 HORN 10 A Avertisseur sonore
3 IG2 30 A IG2 NO.2, METER, IGN
4 SPARE 7.5 A Fusible de rechange
5 SPARE 15 A Fusible de rechange
6 SPARE 30 A Fusible de rechange
7 EFI NO.2 10 ASystème d'injection multipoints/
système d'injection multipoints
séquentielle
8 H-LP RH-LO 10 A Feu avant côté droit (feu de
croisement)
9 H-LP LH-LO 10 A Feu avant côté gauche (feu de
croisement), instrumentation
10 H-LP RH-HI 10 A Feu avant côté droit (feu de route)
