2013 Seat Altea XL Manuel du propriétaire (in French)

303
Description des données
Caractéristiques techniques
Description des données
Ce que vous devez savoir Important
Les informations présentes dans les documents officiels de
votre véhicule prévalent toujours sur celles présentes dans
cette notice d'utilisation.
Toutes les caractéristiques techniques contenues dans la présente notice
s'appliquent aux véhicules équipés de série en Espagne. La plaquette
d'identification du véhicule reproduite dans le Plan d'Entretien du Livre de
Bord du véhicule indique le moteur monté sur celui-ci.
Les valeurs indiquées peuvent être différentes si votre véhicule comporte
des options ou correspond à un autre niveau d'équipement ou bien quand
il s'agit de véhicules spéciaux et de véhicules destinés à d'autres pays.
Abréviations utilisées dans cette section concernant les Caractéristiques
techniques
AbréviationSignificationkWKilowatt, indication de puissance du moteurCHCheval DIN, indication (obsolète) de puissance du moteur.tr/min, 1/ min.Nombre de tours du moteur (régime) par minute.
NmNewton-mètre, unité de mesure indiquant le couple-moteur.
l/100 kmConsommation de carburant en litres sur une distance de
cent kilomètres.
AbréviationSignification
g/kmQuantité de dioxyde de carbone (en grammes) produite par
kilomètre parcouru.
CO 2Dioxyde de carbone (ou gaz carbonique).
CZCetan-Zahl (indice de cétane), unité de mesure permettant de
déterminer l'inflammabilité du gazole.
IORIndice d'Octane Recherche, unité de mesure permettant de
déterminer la résistance antidétonante de l'essence.
Pour rouler en toute sécuritéUtilisationConseils pratiquesCaractéristiques techniques

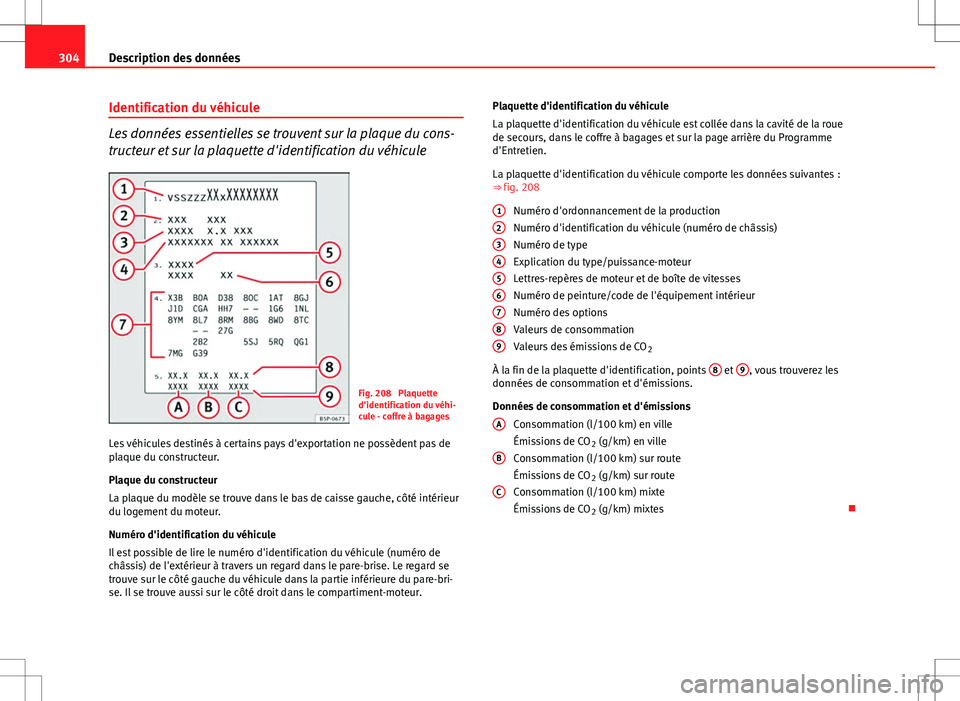

304Description des données
Identification du véhicule
Les données essentielles se trouvent sur la plaque du cons-
tructeur et sur la plaquette d'identification du véhicule
Fig. 208 Plaquette
d'identification du véhi-
cule - coffre à bagages
Les véhicules destinés à certains pays d'exportation ne possèdent pas de
plaque du constructeur.
Plaque du constructeur
La plaque du modèle se trouve dans le bas de caisse gauche, côté intérieur
du logement du moteur.
Numéro d'identification du véhicule
Il est possible de lire le numéro d'identification du véhicule (numéro de
châssis) de l'extérieur à travers un regard dans le pare-brise. Le regard se
trouve sur le côté gauche du véhicule dans la partie inférieure du pare-bri-
se. Il se trouve aussi sur le côté droit dans le compartiment-moteur. Plaquette d'identification du véhicule
La plaquette d'identification du véhicule est collée dans la cavité de la roue
de secours, dans le coffre à bagages et sur la page arrière du Programme
d'Entretien.
La plaquette d'identification du véhicule comporte les données suivantes :
⇒ fig. 208
Numéro d'ordonnancement de la production
Numéro d'identification du véhicule (numéro de châssis)
Numéro de type
Explication du type/puissance-moteur
Lettres-repères de moteur et de boîte de vitesses
Numéro de peinture/code de l'équipement intérieur
Numéro des options
Valeurs de consommation
Valeurs des émissions de CO 2
À la fin de la plaquette d'identification, points 8
et 9, vous trouverez les
données de consommation et d'émissions.
Données de consommation et d'émissions
Consommation (l/100 km) en ville
Émissions de CO 2 (g/km) en ville
Consommation (l/100 km) sur route
Émissions de CO 2 (g/km) sur route
Consommation (l/100 km) mixte
Émissions de CO 2 (g/km) mixtes

1
23456789
A
B
C

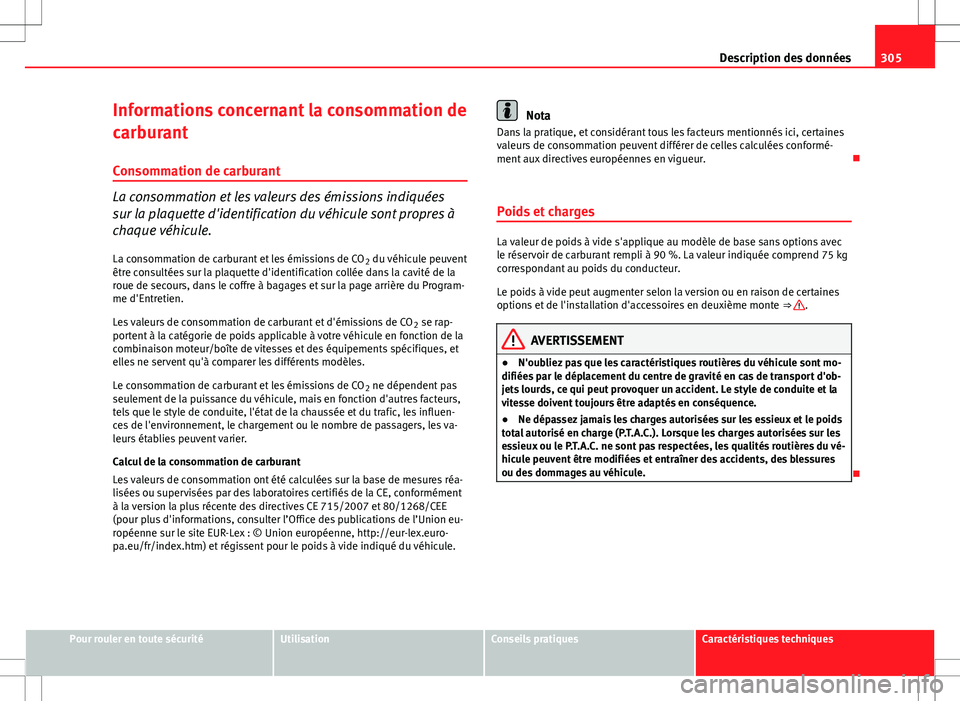

305
Description des données
Informations concernant la consommation de
carburant
Consommation de carburant
La consommation et les valeurs des émissions indiquées
sur la plaquette d'identification du véhicule sont propres à
chaque véhicule. La consommation de carburant et les émissions de CO 2 du véhicule peuvent
être consultées sur la plaquette d'identification collée dans la cavité de la
roue de secours, dans le coffre à bagages et sur la page arrière du Program-
me d'Entretien.
Les valeurs de consommation de carburant et d'émissions de CO 2 se rap-
portent à la catégorie de poids applicable à votre véhicule en fonction de la
combinaison moteur/boîte de vitesses et des équipements spécifiques, et
elles ne servent qu'à comparer les différents modèles.
Le consommation de carburant et les émissions de CO 2 ne dépendent pas
seulement de la puissance du véhicule, mais en fonction d'autres facteurs,
tels que le style de conduite, l'état de la chaussée et du trafic, les influen-
ces de l'environnement, le chargement ou le nombre de passagers, les va-
leurs établies peuvent varier.
Calcul de la consommation de carburant
Les valeurs de consommation ont été calculées sur la base de mesures réa-
lisées ou supervisées par des laboratoires certifiés de la CE, conformément
à la version la plus récente des directives CE 715/2007 et 80/1268/CEE
(pour plus d'informations, consulter l’Office des publications de l’Union eu-
ropéenne sur le site EUR-Lex : © Union européenne, http://eur-lex.euro-
pa.eu/fr/index.htm) et régissent pour le poids à vide indiqué du véhicule.
Nota
Dans la pratique, et considérant tous les facteurs mentionnés ici, certaines
valeurs de consommation peuvent différer de celles calculées conformé-
ment aux directives européennes en vigueur. 
Poids et charges
La valeur de poids à vide s'applique au modèle de base sans options avec
le réservoir de carburant rempli à 90 %. La valeur indiquée comprend 75 kg
correspondant au poids du conducteur.
Le poids à vide peut augmenter selon la version ou en raison de certaines
options et de l'installation d'accessoires en deuxième monte ⇒ 
.
AVERTISSEMENT
● N'oubliez pas que les caractéristiques routières du véhicule sont mo-
difiées par le déplacement du centre de gravité en cas de transport d'ob-
jets lourds, ce qui peut provoquer un accident. Le style de conduite et la
vitesse doivent toujours être adaptés en conséquence.
● Ne dépassez jamais les charges autorisées sur les essieux et le poids
total autorisé en charge (P.T.A.C.). Lorsque les charges autorisées sur les
essieux ou le P.T.A.C. ne sont pas respectées, les qualités routières du vé-
hicule peuvent être modifiées et entraîner des accidents, des blessures
ou des dommages au véhicule.

Pour rouler en toute sécuritéUtilisationConseils pratiquesCaractéristiques techniques

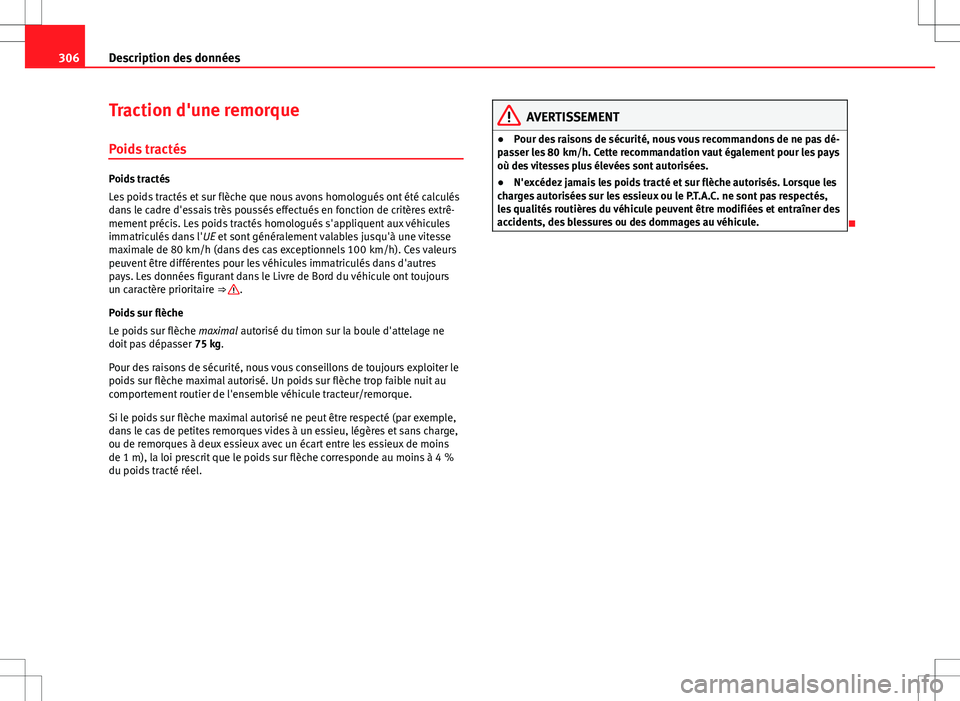

306Description des données
Traction d'une remorque
Poids tractés
Poids tractés
Les poids tractés et sur flèche que nous avons homologués ont été calculés
dans le cadre d'essais très poussés effectués en fonction de critères extrê-
mement précis. Les poids tractés homologués s'appliquent aux véhicules
immatriculés dans l' UE et sont généralement valables jusqu'à une vitesse
maximale de 80 km/h (dans des cas exceptionnels 100 km/h). Ces valeurs
peuvent être différentes pour les véhicules immatriculés dans d'autres
pays. Les données figurant dans le Livre de Bord du véhicule ont toujours
un caractère prioritaire ⇒ 
.
Poids sur flèche
Le poids sur flèche maximal autorisé du timon sur la boule d'attelage ne
doit pas dépasser 75 kg.
Pour des raisons de sécurité, nous vous conseillons de toujours exploiter le
poids sur flèche maximal autorisé. Un poids sur flèche trop faible nuit au
comportement routier de l'ensemble véhicule tracteur/remorque.
Si le poids sur flèche maximal autorisé ne peut être respecté (par exemple,
dans le cas de petites remorques vides à un essieu, légères et sans charge,
ou de remorques à deux essieux avec un écart entre les essieux de moins
de 1 m), la loi prescrit que le poids sur flèche corresponde au moins à 4 %
du poids tracté réel.
AVERTISSEMENT
● Pour des raisons de sécurité, nous vous recommandons de ne pas dé-
passer les 80 km/h. Cette recommandation vaut également pour les pays
où des vitesses plus élevées sont autorisées.
● N'excédez jamais les poids tracté et sur flèche autorisés. Lorsque les
charges autorisées sur les essieux ou le P.T.A.C. ne sont pas respectés,
les qualités routières du véhicule peuvent être modifiées et entraîner des
accidents, des blessures ou des dommages au véhicule.


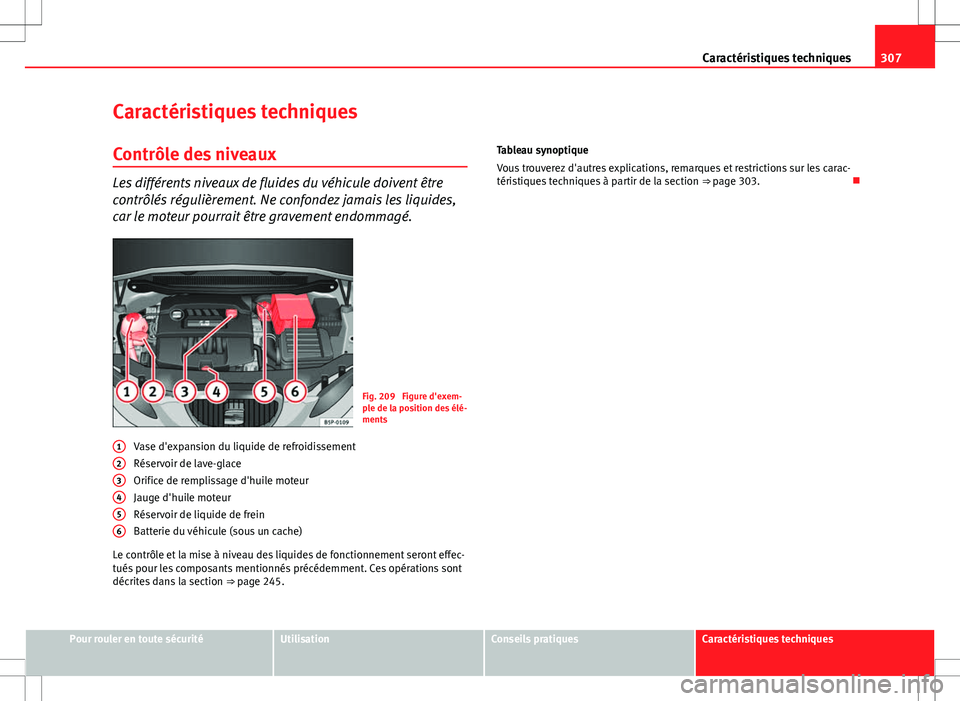

307
Caractéristiques techniques
Caractéristiques techniques
Contrôle des niveaux
Les différents niveaux de fluides du véhicule doivent être
contrôlés régulièrement. Ne confondez jamais les liquides,
car le moteur pourrait être gravement endommagé.
Fig. 209 Figure d'exem-
ple de la position des élé-
ments
Vase d'expansion du liquide de refroidissement
Réservoir de lave-glace
Orifice de remplissage d'huile moteur
Jauge d'huile moteur
Réservoir de liquide de frein
Batterie du véhicule (sous un cache)
Le contrôle et la mise à niveau des liquides de fonctionnement seront effec-
tués pour les composants mentionnés précédemment. Ces opérations sont
décrites dans la section ⇒ page 245.
1
23456
Tableau synoptique
Vous trouverez d'autres explications, remarques et restrictions sur les carac-
téristiques techniques à partir de la section
⇒ page 303.
Pour rouler en toute sécuritéUtilisationConseils pratiquesCaractéristiques techniques

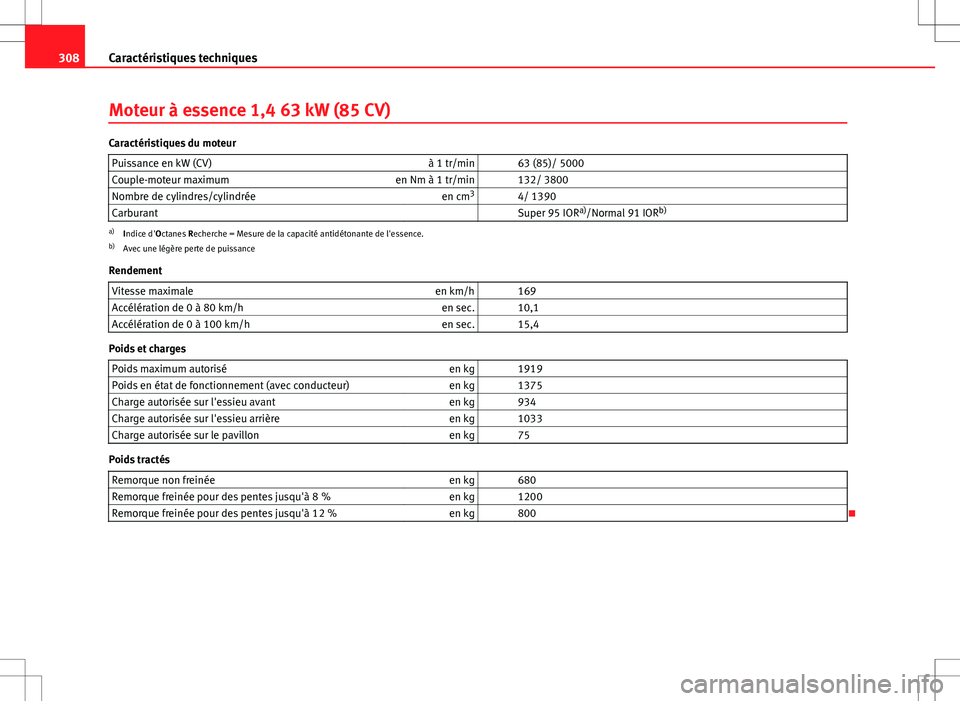

308Caractéristiques techniques
Moteur à essence 1,4 63 kW (85 CV)
Caractéristiques du moteur
Puissance en kW (CV) à 1 tr/min 63 (85)/ 5000
Couple-moteur maximum en Nm à 1 tr/min 132/ 3800
Nombre de cylindres/cylindrée en cm3
4/ 1390
Carburant Super 95 IOR a)
/Normal 91 IOR b)
a)
Indice d'Octanes Recherche = Mesure de la capacité antidétonante de l'essence.
b) Avec une légère perte de puissance
Rendement Vitesse maximale en km/h 169
Accélération de 0 à 80 km/h en sec. 10,1
Accélération de 0 à 100 km/h en sec. 15,4
Poids et charges
Poids maximum autorisé en kg 1919
Poids en état de fonctionnement (avec conducteur) en kg 1375
Charge autorisée sur l'essieu avant en kg 934
Charge autorisée sur l'essieu arrière en kg 1033
Charge autorisée sur le pavillon en kg 75
Poids tractés
Remorque non freinée en kg 680
Remorque freinée pour des pentes jusqu'à 8 % en kg 1200
Remorque freinée pour des pentes jusqu'à 12 % en kg 800


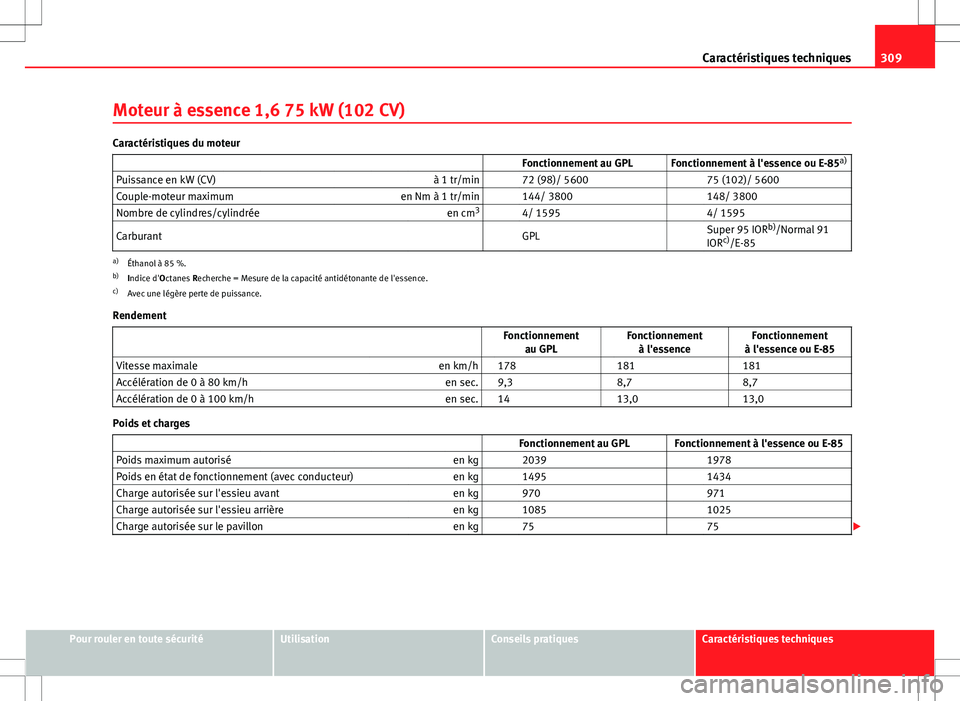

309
Caractéristiques techniques
Moteur à essence 1,6 75 kW (102 CV)
Caractéristiques du moteur Fonctionnement au GPL Fonctionnement à l'essence ou E-85a)
Puissance en kW (CV) à 1 tr/min 72 (98)/ 5600 75 (102)/ 5600
Couple-moteur maximum en Nm à 1 tr/min 144/ 3800 148/ 3800
Nombre de cylindres/cylindrée en cm3
4/ 1595 4/ 1595
Carburant GPL Super 95 IOR
b)
/Normal 91
IOR c)
/E-85
a) Éthanol à 85 %.
b) Indice d'Octanes Recherche = Mesure de la capacité antidétonante de l'essence.
c) Avec une légère perte de puissance.
Rendement Fonctionnement
au GPL Fonctionnement
à l'essence Fonctionnement
à l'essence ou E-85
Vitesse maximale en km/h 178 181 181
Accélération de 0 à 80 km/h en sec. 9,3 8,7 8,7
Accélération de 0 à 100 km/h en sec. 14 13,0 13,0
Poids et charges
Fonctionnement au GPL Fonctionnement à l'essence ou E-85
Poids maximum autorisé en kg 2039 1978
Poids en état de fonctionnement (avec conducteur) en kg 1495 1434
Charge autorisée sur l'essieu avant en kg 970 971
Charge autorisée sur l'essieu arrière en kg 1085 1025
Charge autorisée sur le pavillon en kg 75 75
Pour rouler en toute sécuritéUtilisationConseils pratiquesCaractéristiques techniques

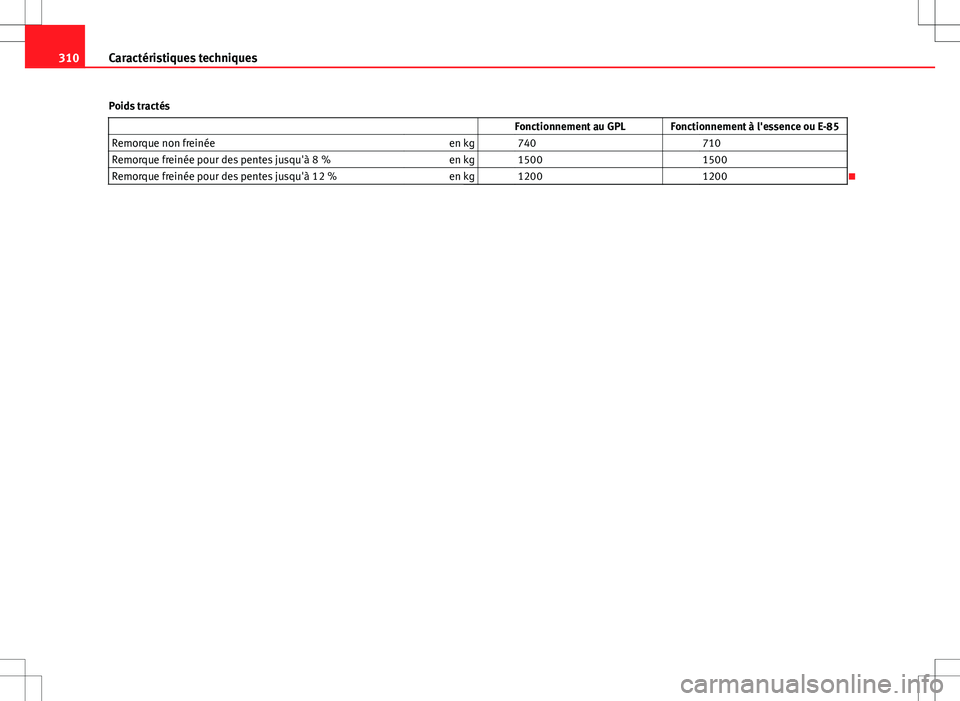

310Caractéristiques techniques
Poids tractés Fonctionnement au GPL Fonctionnement à l'essence ou E-85
Remorque non freinée en kg 740 710
Remorque freinée pour des pentes jusqu'à 8 % en kg 1500 1500
Remorque freinée pour des pentes jusqu'à 12 % en kg 1200 1200

