287
Situations diverses
NuméroConsommateur
Intensité
du courant en ampè- res
16Éclairage droit3017Avertisseur sonore1518Libre 19Essuie-glace30
20Pompe à eau10Pompe capteur pression pour moteur 1,82021a)Sonde Lambda1522Pédale de frein, capteur de vitesse5
23a)Gestion du moteur5Gestion du moteur10Gestion du moteur1524AKF, soupape de boîte de vitesses1025a)Pompe ABS4026Éclairage gauche30
27a)Gestion du moteur40Gestion du moteur5028Libre
29a)Lève-glace (avant et arrière)50Lève-glace (avant)3030Clé de contact50a)
Ampérage en fonction de la motorisation Remplacement des ampoules
Généralités
Avant de remplacer une ampoule, il faut déconnecter l'équipement électri-
que correspondant.
Ne touchez pas le verre à la main car les empreintes digitales se vaporise-
raient sous l'effet de la chaleur de l'ampoule et provoqueraient la réduction
de la durée de vie des ampoules et de la condensation sur la surface du ré-
flecteur, réduisant ainsi son efficacité.
Une ampoule ne peut être remplacée que par une autre aux caractéristiques
semblables. La désignation correspondante est inscrite sur le culot de l'am-
poule ou sur le bulbe de verre.
Nous vous recommandons de toujours disposer d'une boîte avec des am-
poules de rechange dans votre véhicule. Vous devez au moins disposer des
ampoules suivantes, très importantes à la sécurité routière.
Projecteur principal - H7
- H1 - W5W- PY21W 
Croisement
Route
Position
Clignotant
Pour rouler en toute sécuritéUtilisationConseils pratiquesCaractéristiques techniques

288Situations diverses

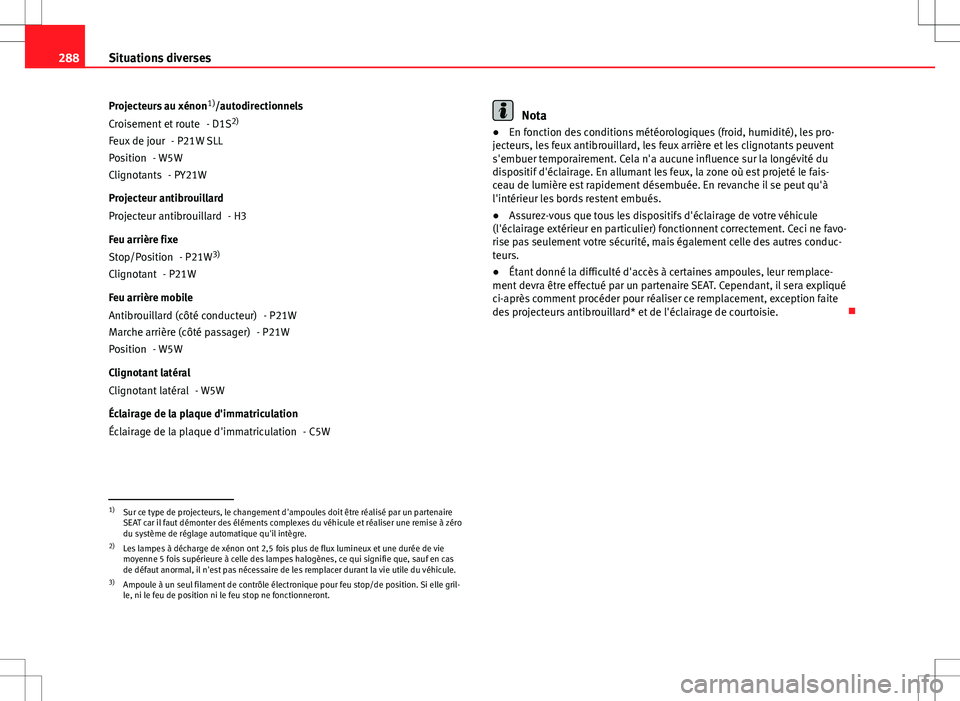

Projecteurs au xénon 1)
/autodirectionnels
- D1S 2)
- P21W SLL
- W5W - PY21W
Projecteur antibrouillard - H3
Feu arrière fixe - P21W3)
- P21W
Feu arrière mobile - P21W
- P21W
- W5W
Clignotant latéral - W5W
Éclairage de la plaque d'immatriculation - C5W
Croisement et route
Feux de jour
Position
Clignotants
Projecteur antibrouillard
Stop/Position
Clignotant
Antibrouillard (côté conducteur)
Marche arrière (côté passager)
Position
Clignotant latéral
Éclairage de la plaque d'immatriculation
Nota
● En fonction des conditions météorologiques (froid, humidité), les pro-
jecteurs, les feux antibrouillard, les feux arrière et les clignotants peuvent
s'embuer temporairement. Cela n'a aucune influence sur la longévité du
dispositif d'éclairage. En allumant les feux, la zone où est projeté le fais-
ceau de lumière est rapidement désembuée. En revanche il se peut qu'à
l'intérieur les bords restent embués.
● Assurez-vous que tous les dispositifs d'éclairage de votre véhicule
(l'éclairage extérieur en particulier) fonctionnent correctement. Ceci ne favo-
rise pas seulement votre sécurité, mais également celle des autres conduc-
teurs.
● Étant donné la difficulté d'accès à certaines ampoules, leur remplace-
ment devra être effectué par un partenaire SEAT. Cependant, il sera expliqué
ci-après comment procéder pour réaliser ce remplacement, exception faite
des projecteurs antibrouillard* et de l'éclairage de courtoisie. 
1)
Sur ce type de projecteurs, le changement d'ampoules doit être réalisé par un partenaire
SEAT car il faut démonter des éléments complexes du véhicule et réaliser une remise à zéro
du système de réglage automatique qu'il intègre.
2) Les lampes à décharge de xénon ont 2,5 fois plus de flux lumineux et une durée de vie
moyenne 5 fois supérieure à celle des lampes halogènes, ce qui signifie que, sauf en cas
de défaut anormal, il n'est pas nécessaire de les remplacer durant la vie utile du véhicule.
3) Ampoule à un seul filament de contrôle électronique pour feu stop/de position. Si elle gril-
le, ni le feu de position ni le feu stop ne fonctionneront.

289
Situations diverses

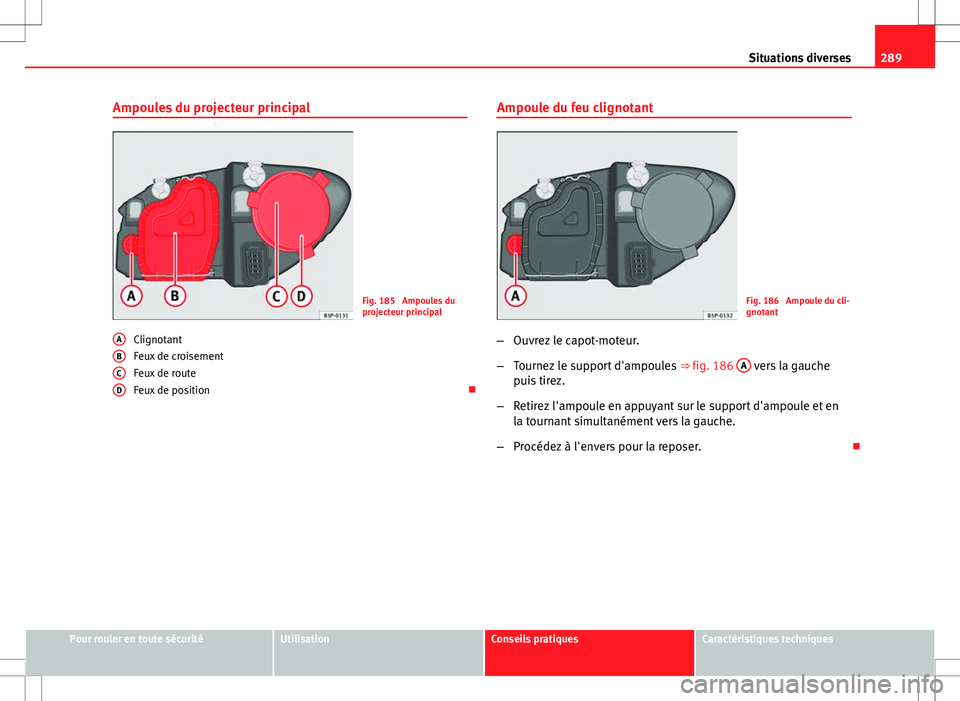

Ampoules du projecteur principal
Fig. 185 Ampoules du
projecteur principal
Clignotant
Feux de croisement
Feux de route
Feux de position 
A
BCD
Ampoule du feu clignotant
Fig. 186 Ampoule du cli-
gnotant
– Ouvrez le capot-moteur.
– Tournez le support d'ampoules ⇒ fig. 186 A
vers la gauche
puis tirez.
– Retirez l'ampoule en appuyant sur le support d'ampoule et en
la tournant simultanément vers la gauche.
– Procédez à l'envers pour la reposer. 
Pour rouler en toute sécuritéUtilisationConseils pratiquesCaractéristiques techniques

290Situations diverses

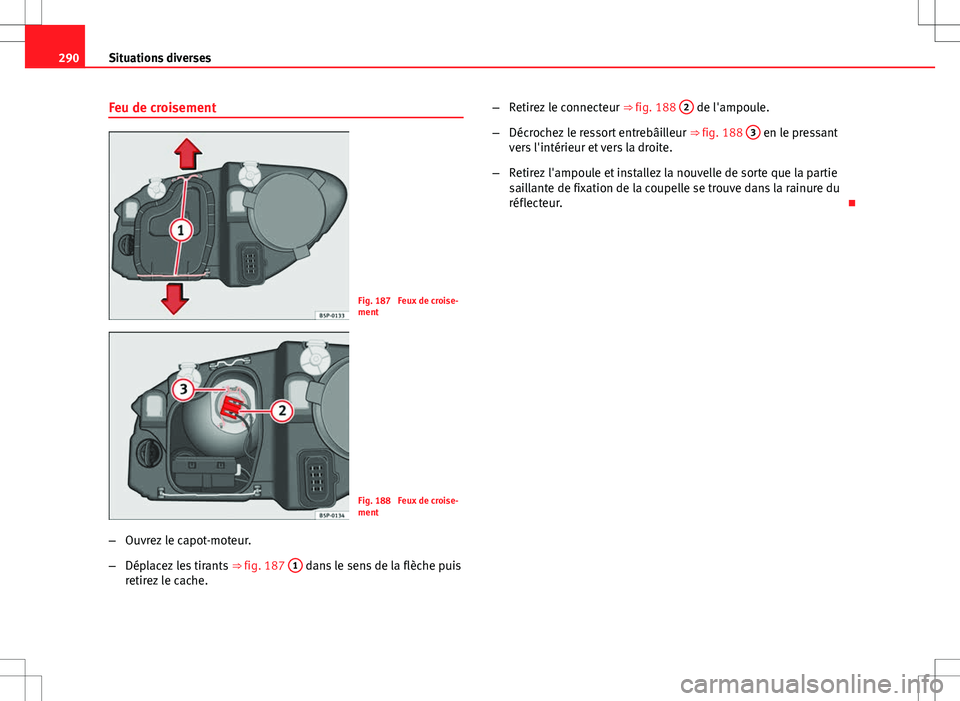

Feu de croisement
Fig. 187 Feux de croise-
ment
Fig. 188 Feux de croise-
ment
– Ouvrez le capot-moteur.
– Déplacez les tirants ⇒ fig. 187 1
dans le sens de la flèche puis
retirez le cache. –
Retirez le connecteur ⇒ fig. 188 2
de l'ampoule.
– Décrochez le ressort entrebâilleur ⇒ fig. 188 3
en le pressant
vers l'intérieur et vers la droite.
– Retirez l'ampoule et installez la nouvelle de sorte que la partie
saillante de fixation de la coupelle se trouve dans la rainure du
réflecteur. 

291
Situations diverses

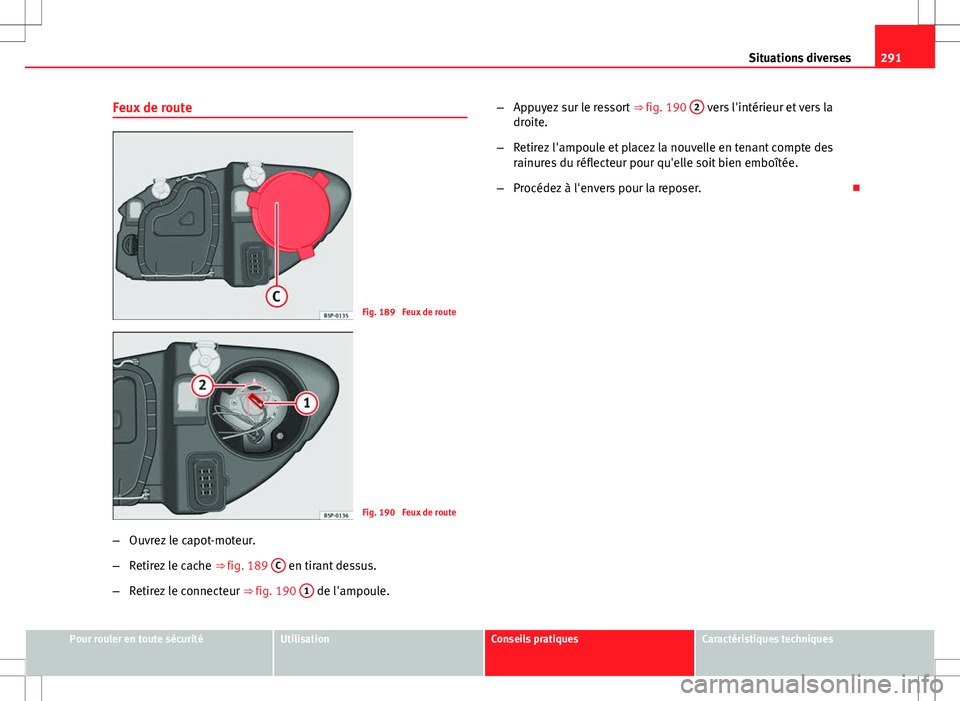

Feux de route
Fig. 189 Feux de route
Fig. 190 Feux de route
– Ouvrez le capot-moteur.
– Retirez le cache ⇒ fig. 189 C
en tirant dessus.
– Retirez le connecteur ⇒ fig. 190 1
de l'ampoule. –
Appuyez sur le ressort ⇒ fig. 190 2
vers l'intérieur et vers la
droite.
– Retirez l'ampoule et placez la nouvelle en tenant compte des
rainures du réflecteur pour qu'elle soit bien emboîtée.
– Procédez à l'envers pour la reposer. 
Pour rouler en toute sécuritéUtilisationConseils pratiquesCaractéristiques techniques

292Situations diverses

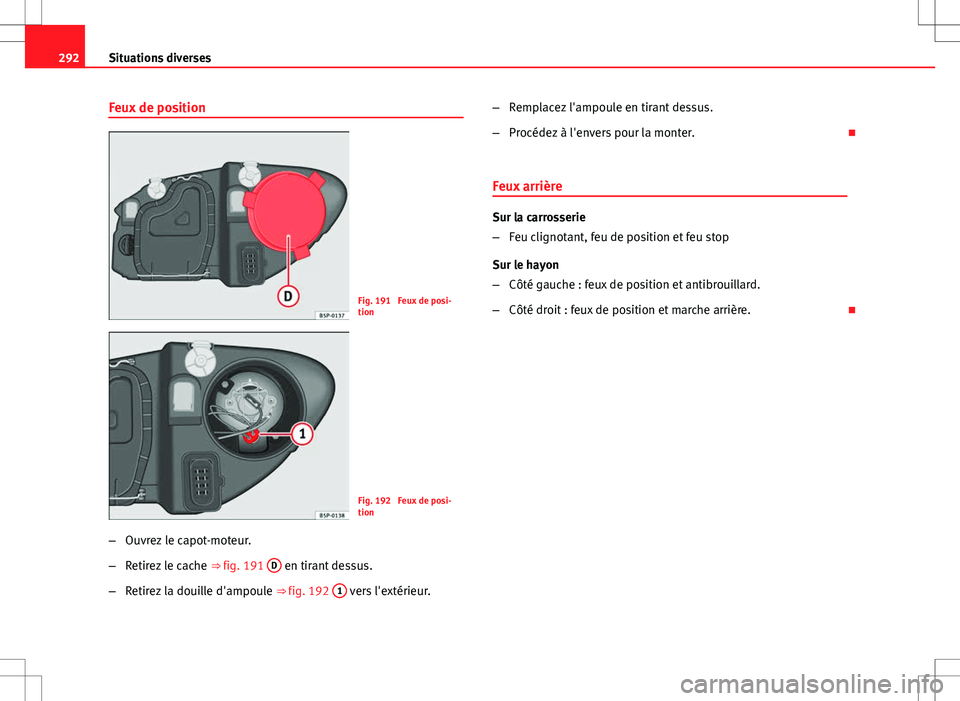

Feux de position
Fig. 191 Feux de posi-
tion
Fig. 192 Feux de posi-
tion
– Ouvrez le capot-moteur.
– Retirez le cache ⇒ fig. 191 D
en tirant dessus.
– Retirez la douille d'ampoule ⇒ fig. 192 1
vers l'extérieur. –
Remplacez l'ampoule en tirant dessus.
– Procédez à l'envers pour la monter. 
Feux arrière
Sur la carrosserie
– Feu clignotant, feu de position et feu stop
Sur le hayon
– Côté gauche : feux de position et antibrouillard.
– Côté droit : feux de position et marche arrière. 

293
Situations diverses
Feu clignotant, feu de position et feu stop sur la carrosserie
Fig. 193 Feux sur la car-
rosserie
Fig. 194 Feux sur la car-
rosserie
– Ouvrez le cache du panneau latéral du coffre à bagages
⇒ fig. 193.
– Tournez la douille d'ampoule vers la gauche ⇒ fig. 194.–
Retirez l'ampoule grillée et remplacez-la par une ampoule neu-
ve.
– Procédez dans le sens inverse pour son montage et faites atten-
tion lors de la pose de la douille d'ampoule. 
Pour rouler en toute sécuritéUtilisationConseils pratiquesCaractéristiques techniques

294Situations diverses

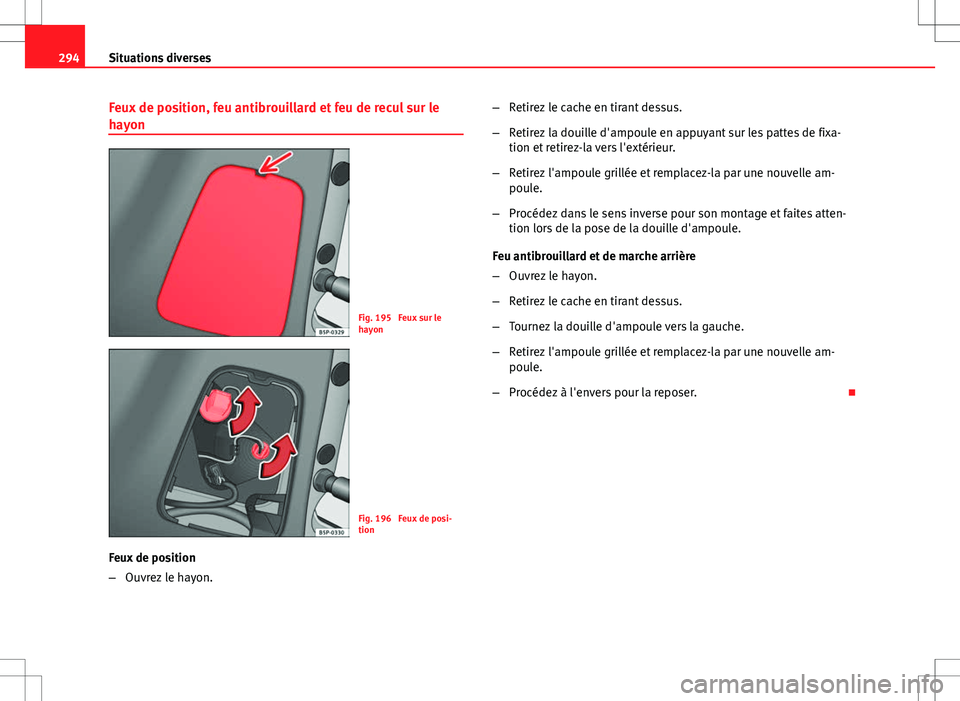

Feux de position, feu antibrouillard et feu de recul sur le
hayon
Fig. 195 Feux sur le
hayon
Fig. 196 Feux de posi-
tion
Feux de position
– Ouvrez le hayon. –
Retirez le cache en tirant dessus.
– Retirez la douille d'ampoule en appuyant sur les pattes de fixa-
tion et retirez-la vers l'extérieur.
– Retirez l'ampoule grillée et remplacez-la par une nouvelle am-
poule.
– Procédez dans le sens inverse pour son montage et faites atten-
tion lors de la pose de la douille d'ampoule.
Feu antibrouillard et de marche arrière
– Ouvrez le hayon.
– Retirez le cache en tirant dessus.
– Tournez la douille d'ampoule vers la gauche.
– Retirez l'ampoule grillée et remplacez-la par une nouvelle am-
poule.
– Procédez à l'envers pour la reposer. 
