Heckleuchte fest - P21W1)
- P21W
Heckleuchte beweglich - P21W
- P21W
- W5W
Seitlicher Blinker - W5W
Kennzeichenbeleuchtung - C5W
Hinweis
● Aufgrund der meteorologischen Gegebenheiten (Kälte, Feuchtigkeit)
können die Scheinwerfer vorne, die Nebelleuchten, die Heckleuchten und
die Blinker für kurze Zeit beschlagen. Dies hat keinen Einfluss auf die Le-
bensdauer der Beleuchtungsanlage. Bei eingeschalteter Beleuchtung ver-
schwindet der Beschlag im Bereich des Lichtkegels nach kurzer Zeit. Den-
noch können die Ränder auf der Innenseite noch Beschlag aufweisen.
● Vergewissern Sie sich in regelmäßigen Abständen von der Funktions-
tüchtigkeit sämtlicher Beleuchtungseinrichtungen Ihres Fahrzeugs, vor al-
lem der Außenbeleuchtung. Das dient nicht nur Ihrer eigenen Sicherheit,
sondern auch der anderer Verkehrsteilnehmer.
● Da einige der Lampen nur schwer zugänglich sind, sollten diese von ei-
ner Fachwerkstatt ausgewechselt werden. Anschließend wird jedoch be-
schrieben, wie dieser Austausch durchgeführt werden muss, mit Ausnahme
der Nebelscheinwerfer* und der Innenbeleuchtung. 
Bremsleuchten/Standlicht
Blinker
Nebelschlussleuchte (Fahrerseite)
Rückfahrleuchte (Beifahrerseite)
Standlicht
Seitlicher Blinker
Kennzeichenbeleuchtung
Hauptscheinwerfer
Abb. 185 Glühlampen
des Hauptscheinwerfers
Blinker
Abblendlicht
Fernlicht
Standlicht 
A
BCD
1)
Lampe mit einem elektronisch gesteuerten Leuchtfaden für Brems-/ Rückleuchten. Bei
durchgebranntem Faden funktioniert weder die Rück- noch die Bremsleuchten.
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

288Selbsthilfe
Glühlampe für Blinker
Abb. 186 Glühlampe für
Blinker
– Öffnen Sie die Motorraumklappe.
– Den Lampenträger ⇒ Abb. 186 A
nach links drehen und zie-
hen.
– Nehmen Sie die Glühlampe durch Druck auf die Fassung und
gleichzeitiges Drehen nach links heraus.
– Beim Einsetzen der neuen Lampe gehen Sie in umgekehrter
Reihenfolge vor. Abblendlicht
Abb. 187 Abblendlicht
Abb. 188 Abblendlicht
– Öffnen Sie die Motorraumklappe.
– Die Streben ⇒ Abb. 187 1
in Pfeilrichtung verschieben und
den Deckel abnehmen. 

289
Selbsthilfe
– Ziehen Sie den Stecker ⇒ Abb. 188 2
von der Lampe ab.
– Nehmen Sie die Haltefeder ⇒ Abb. 188 3
durch Eindrücken
und Rechtsdrehung ab.
– Nehmen Sie die Lampe heraus und setzen Sie die neue Glüh-
lampe so ein, dass die Befestigungsnase des Tellers in der Auf-
nahme des Spiegels sitzt. 

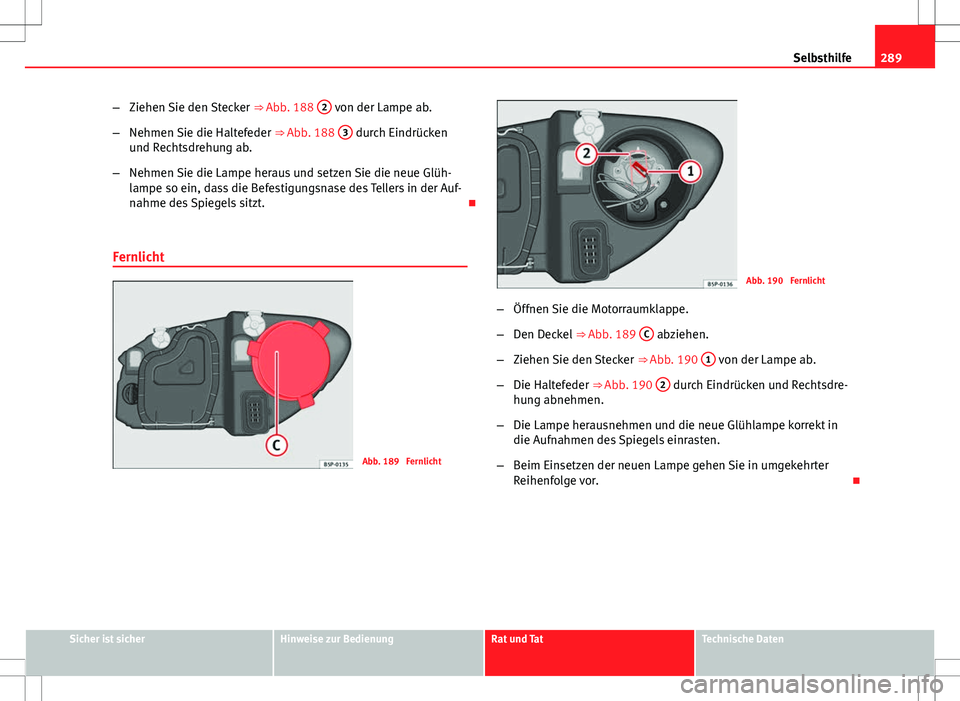

Fernlicht
Abb. 189 Fernlicht
Abb. 190 Fernlicht
– Öffnen Sie die Motorraumklappe.
– Den Deckel ⇒ Abb. 189 C
abziehen.
– Ziehen Sie den Stecker ⇒ Abb. 190 1
von der Lampe ab.
– Die Haltefeder ⇒ Abb. 190 2
durch Eindrücken und Rechtsdre-
hung abnehmen.
– Die Lampe herausnehmen und die neue Glühlampe korrekt in
die Aufnahmen des Spiegels einrasten.
– Beim Einsetzen der neuen Lampe gehen Sie in umgekehrter
Reihenfolge vor. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

290Selbsthilfe

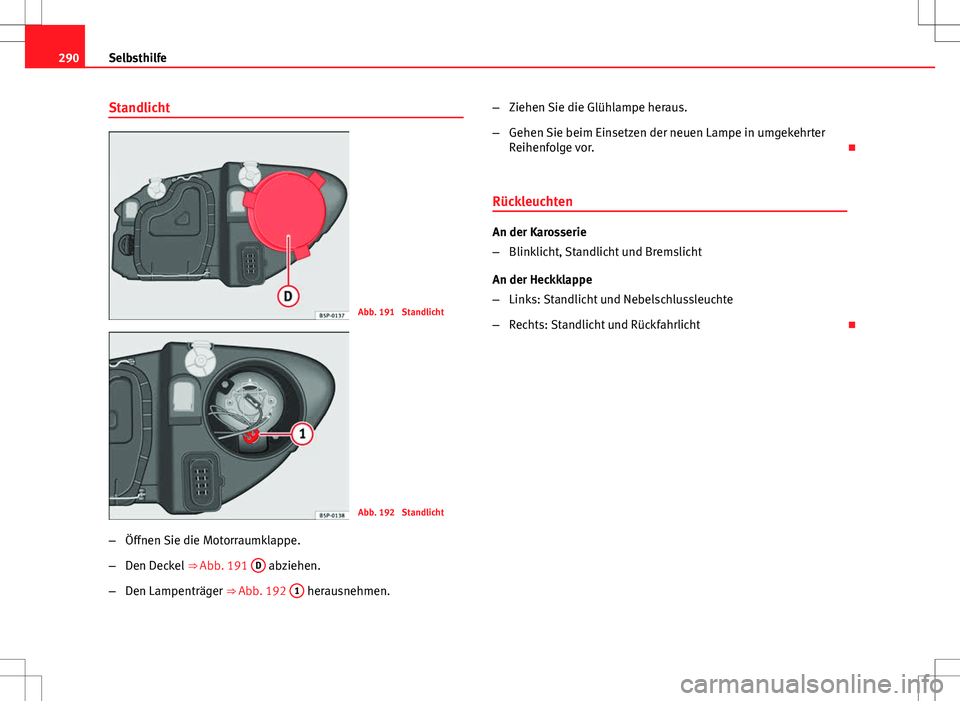

Standlicht
Abb. 191 Standlicht
Abb. 192 Standlicht
– Öffnen Sie die Motorraumklappe.
– Den Deckel ⇒ Abb. 191 D
abziehen.
– Den Lampenträger ⇒ Abb. 192 1
herausnehmen. –
Ziehen Sie die Glühlampe heraus.
– Gehen Sie beim Einsetzen der neuen Lampe in umgekehrter
Reihenfolge vor. 
Rückleuchten
An der Karosserie
– Blinklicht, Standlicht und Bremslicht
An der Heckklappe
– Links: Standlicht und Nebelschlussleuchte
– Rechts: Standlicht und Rückfahrlicht 

291
Selbsthilfe

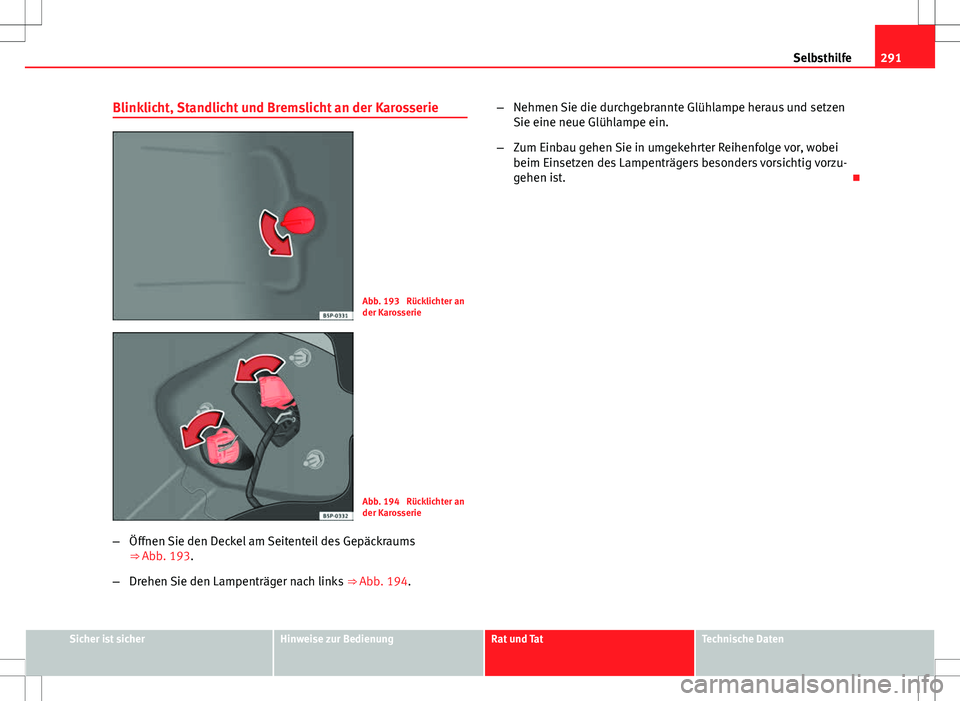

Blinklicht, Standlicht und Bremslicht an der Karosserie
Abb. 193 Rücklichter an
der Karosserie
Abb. 194 Rücklichter an
der Karosserie
– Öffnen Sie den Deckel am Seitenteil des Gepäckraums
⇒ Abb. 193.
– Drehen Sie den Lampenträger nach links ⇒ Abb. 194.–
Nehmen Sie die durchgebrannte Glühlampe heraus und setzen
Sie eine neue Glühlampe ein.
– Zum Einbau gehen Sie in umgekehrter Reihenfolge vor, wobei
beim Einsetzen des Lampenträgers besonders vorsichtig vorzu-
gehen ist. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

292Selbsthilfe

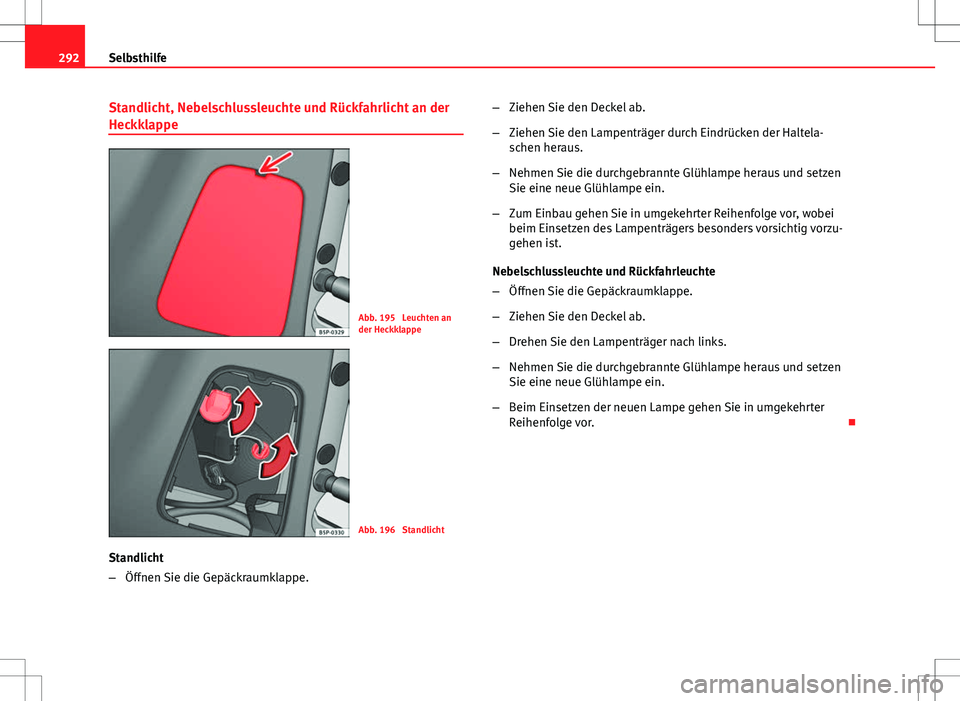

Standlicht, Nebelschlussleuchte und Rückfahrlicht an der
Heckklappe
Abb. 195 Leuchten an
der Heckklappe
Abb. 196 Standlicht
Standlicht
– Öffnen Sie die Gepäckraumklappe. –
Ziehen Sie den Deckel ab.
– Ziehen Sie den Lampenträger durch Eindrücken der Haltela-
schen heraus.
– Nehmen Sie die durchgebrannte Glühlampe heraus und setzen
Sie eine neue Glühlampe ein.
– Zum Einbau gehen Sie in umgekehrter Reihenfolge vor, wobei
beim Einsetzen des Lampenträgers besonders vorsichtig vorzu-
gehen ist.
Nebelschlussleuchte und Rückfahrleuchte
– Öffnen Sie die Gepäckraumklappe.
– Ziehen Sie den Deckel ab.
– Drehen Sie den Lampenträger nach links.
– Nehmen Sie die durchgebrannte Glühlampe heraus und setzen
Sie eine neue Glühlampe ein.
– Beim Einsetzen der neuen Lampe gehen Sie in umgekehrter
Reihenfolge vor. 

293
Selbsthilfe

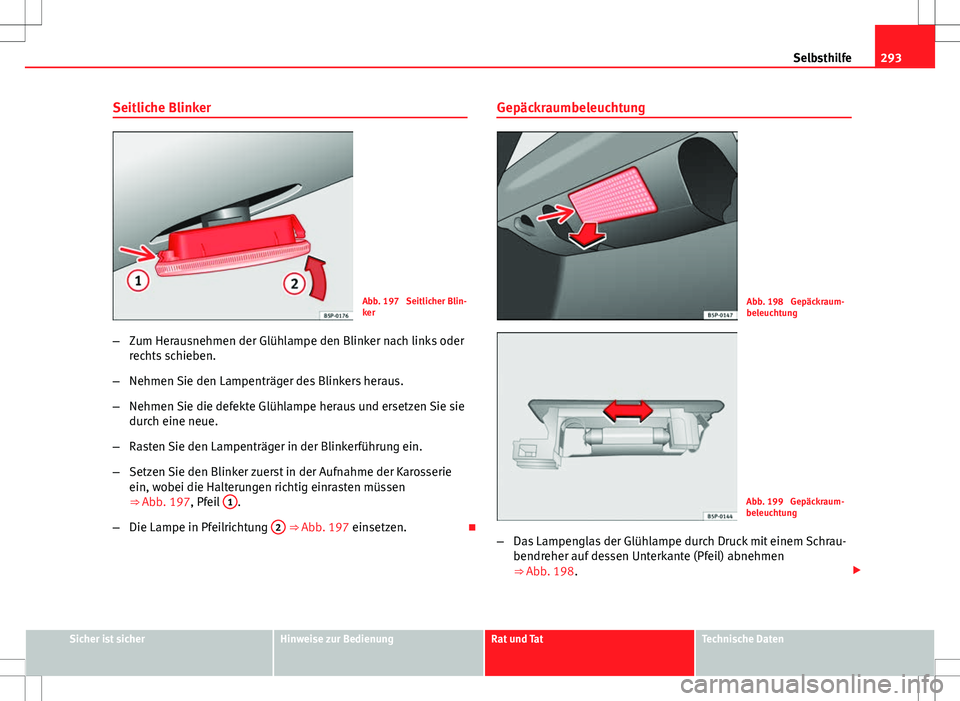

Seitliche Blinker
Abb. 197 Seitlicher Blin-
ker
– Zum Herausnehmen der Glühlampe den Blinker nach links oder
rechts schieben.
– Nehmen Sie den Lampenträger des Blinkers heraus.
– Nehmen Sie die defekte Glühlampe heraus und ersetzen Sie sie
durch eine neue.
– Rasten Sie den Lampenträger in der Blinkerführung ein.
– Setzen Sie den Blinker zuerst in der Aufnahme der Karosserie
ein, wobei die Halterungen richtig einrasten müssen
⇒ Abb. 197, Pfeil 1
.
– Die Lampe in Pfeilrichtung 2
⇒ Abb. 197 einsetzen. Gepäckraumbeleuchtung
Abb. 198 Gepäckraum-
beleuchtung
Abb. 199 Gepäckraum-
beleuchtung
– Das Lampenglas der Glühlampe durch Druck mit einem Schrau-
bendreher auf dessen Unterkante (Pfeil) abnehmen
⇒ Abb. 198. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

294Selbsthilfe
–Drücken Sie die Lampe zur Seite und nehmen Sie sie aus ihrer
Halterung heraus ⇒ Abb. 199. 

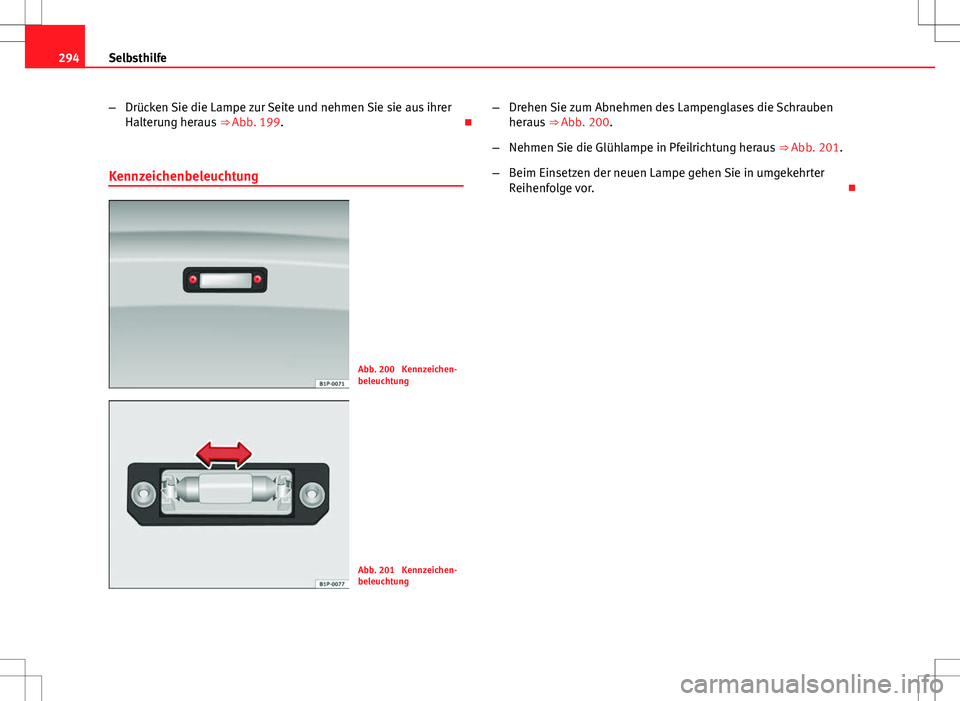

Kennzeichenbeleuchtung
Abb. 200 Kennzeichen-
beleuchtung
Abb. 201 Kennzeichen-
beleuchtung –
Drehen Sie zum Abnehmen des Lampenglases die Schrauben
heraus ⇒ Abb. 200.
– Nehmen Sie die Glühlampe in Pfeilrichtung heraus ⇒ Abb. 201.
– Beim Einsetzen der neuen Lampe gehen Sie in umgekehrter
Reihenfolge vor. 
