2013 Seat Altea XL Betriebsanleitung (in German)

295

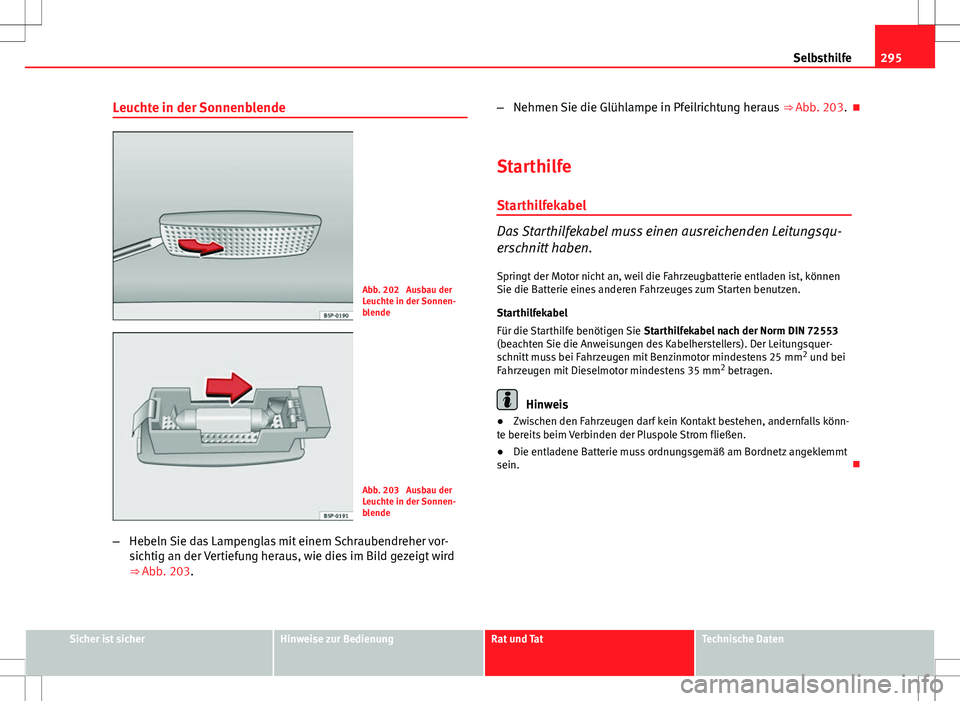

Selbsthilfe
Leuchte in der Sonnenblende
Abb. 202 Ausbau der
Leuchte in der Sonnen-
blende
Abb. 203 Ausbau der
Leuchte in der Sonnen-
blende
– Hebeln Sie das Lampenglas mit einem Schraubendreher vor-
sichtig an der Vertiefung heraus, wie dies im Bild gezeigt wird
⇒ Abb. 203. –
Nehmen Sie die Glühlampe in Pfeilrichtung heraus ⇒ Abb. 203.
Starthilfe Starthilfekabel
Das Starthilfekabel muss einen ausreichenden Leitungsqu-
erschnitt haben.Springt der Motor nicht an, weil die Fahrzeugbatterie entladen ist, können
Sie die Batterie eines anderen Fahrzeuges zum Starten benutzen.
Starthilfekabel
Für die Starthilfe benötigen Sie Starthilfekabel nach der Norm DIN 72553
(beachten Sie die Anweisungen des Kabelherstellers). Der Leitungsquer-
schnitt muss bei Fahrzeugen mit Benzinmotor mindestens 25 mm 2
und bei
Fahrzeugen mit Dieselmotor mindestens 35 mm 2
betragen.
Hinweis
● Zwischen den Fahrzeugen darf kein Kontakt bestehen, andernfalls könn-
te bereits beim Verbinden der Pluspole Strom fließen.
● Die entladene Batterie muss ordnungsgemäß am Bordnetz angeklemmt
sein. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

296Selbsthilfe
Starthilfe: Beschreibung
Abb. 204 Anschluss-
schema für Fahrzeuge
ohne Start-Stopp-Sys-
tem.
Abb. 205 Anschluss-
schema für Fahrzeuge
mit Start-Stopp-System.
Starthilfekabel-Anschluss
1. Schalten Sie bei beiden Fahrzeugen die Zündung aus ⇒ 
.
2. Bei Fahrzeugen ohne Start-Stopp-System :–
Klemmen Sie ein Ende des roten Starthilfekabels an den Plus-
pol +
des Fahrzeugs mit der entladenen Fahrzeugbatterie Aan ⇒ Abb. 204.
– Klemmen Sie das andere Ende des roten Starthilfekabels an
den Pluspol +
des stromgebenden Fahrzeugs B an.
– Klemmen Sie ein Ende des schwarzen Starthilfekabels an den
Minuspol -
des stromgebenden Fahrzeugs B ⇒ Abb. 204.
– Klemmen Sie das andere Ende des schwarzen Starthilfekabels
X
im Fahrzeug mit der entladenen Batterie an ein mit dem Mo-
torblock verschraubtes massives Metallteil oder an den Motor-
block selbst, aber an einer weit von der Batterie A
entfernten
Stelle an.
3. Bei Fahrzeugen mit Start-Stopp-System :
– Klemmen Sie ein Ende des roten Starthilfekabels an den Plus-
pol +
des Fahrzeugs mit der entladenen Fahrzeugbatterie Aan ⇒ Abb. 205.
– Klemmen Sie das andere Ende des roten Starthilfekabels an
den Pluspol +
des stromgebenden Fahrzeugs B an.
– Klemmen Sie ein Ende des schwarzen Starthilfekabels X
an ei-
nen geeigneten Masseanschluss, ein massives, fest mit dem
Motorblock verschraubtes Metallteil oder an den Motorblock
selbst an ⇒ Abb. 205.
– Klemmen Sie das andere Ende des schwarzen Starthilfekabels
X
im Fahrzeug mit der entladenen Batterie an ein mit dem Mo-
torblock verschraubtes massives Metallteil oder an den Motor-
block selbst, aber an einer weit von der Batterie A
entfernten
Stelle an. 

297
Selbsthilfe
4. Platzieren Sie die Kabel so, dass sie nicht von sich drehenden Teilen im Motorraum erfasst werden können.
Starten
5. Starten Sie den Motor des stromgebenden Fahrzeugs und las- sen Sie ihn im Leerlauf laufen.
6. Starten Sie den Motor des Fahrzeugs mit der entladenen Batte- rie und warten Sie zwei bis drei Minuten, bis der Motor „rund-
läuft“.
Starthilfekabel abnehmen
7. Schalten Sie vor dem Abklemmen der Starthilfekabel das Fahr- licht – falls eingeschaltet – aus.
8. Schalten Sie im Fahrzeug mit der entladenen Batterie das Hei- zungsgebläse und die Heckscheibenbeheizung ein, damit beim
Abklemmen auftretende Spannungsspitzen abgebaut werden.
9. Nehmen Sie die Kabel bei laufenden Motoren genau in der um- gekehrten Reihenfolge, wie oben beschrieben, ab.
Achten Sie darauf, dass die angeschlossenen Polzangen ausreichend me-
tallischen Kontakt haben.
Falls der Motor nicht anspringt: Brechen Sie den Startvorgang nach 10 Se-
kunden ab und wiederholen Sie ihn dann nach etwa einer Minute.
ACHTUNG
● Bei Arbeiten im Motorraum die Warnhinweise beachten ⇒ Seite 246,
Arbeiten im Motorraum.
● Die stromgebende Batterie muss die gleiche Spannung (12 V) und et-
wa die gleiche Kapazität (siehe Aufdruck auf der Batterie) wie die leere
Batterie haben. Anderenfalls besteht Explosionsgefahr!
● Führen Sie niemals eine Starthilfe durch, wenn eine der Batterien ge-
froren ist – Explosionsgefahr! Auch nach dem Auftauen besteht Verät-
zungsgefahr durch auslaufende Batteriesäure. Ersetzen Sie eine gefrore-
ne Batterie.
● Halten Sie Zündquellen (offenes Licht, brennende Zigaretten usw.)
von den Batterien fern. Anderenfalls besteht Explosionsgefahr!
● Beachten Sie die Gebrauchsanleitung des Herstellers der Starthilfe-
kabel.
● Schließen Sie das Minuskabel beim anderen Fahrzeug nicht direkt an
den Minuspol der entladenen Batterie an. Durch Funkenbildung könnte
sich das aus der Batterie ausströmende Knallgas entzünden – Explosi-
onsgefahr!
● Klemmen Sie das Minuskabel beim anderen Fahrzeug niemals an Tei-
le des Kraftstoffsystems oder an den Bremsleitungen an.
● Die nicht isolierten Teile der Polzangen dürfen sich nicht berühren.
Außerdem darf das an den Pluspol der Batterie angeklemmte Kabel nicht
mit elektrisch leitenden Fahrzeugteilen in Berührung kommen – Kurz-
schlussgefahr!
● Platzieren Sie die Starthilfekabel so, dass sie nicht von sich drehen-
den Teilen im Motorraum erfasst werden können.
● Beugen Sie sich nicht über die Batterien – Verätzungsgefahr!
Hinweis
Die Fahrzeuge dürfen sich nicht berühren, andernfalls könnte bereits bei
Verbindung der Pluspole Strom fließen. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

298Selbsthilfe

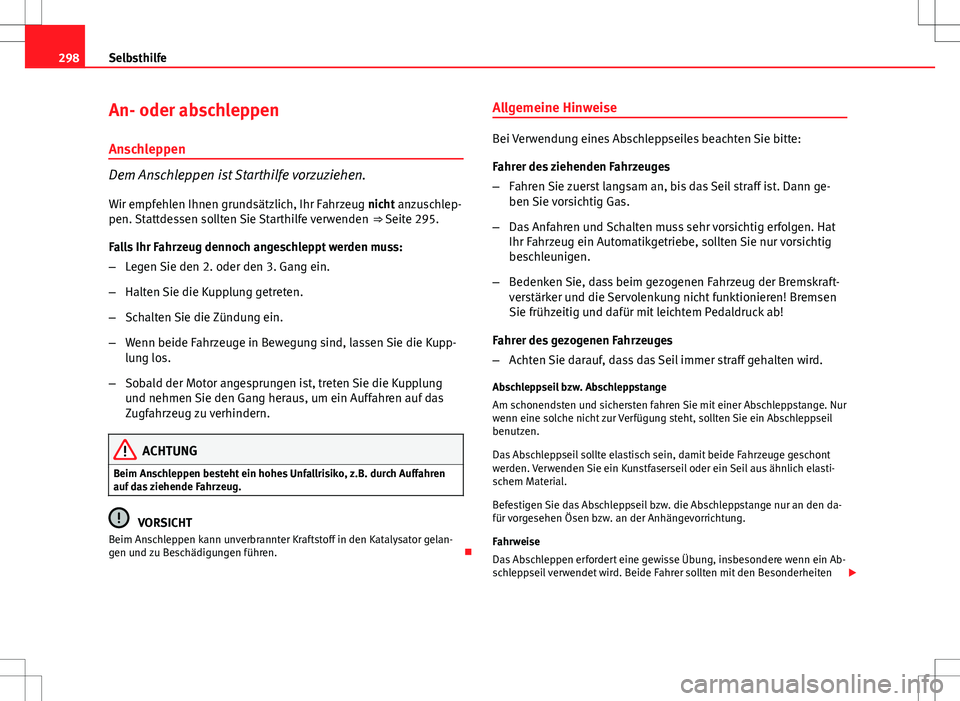

An- oder abschleppen
Anschleppen
Dem Anschleppen ist Starthilfe vorzuziehen. Wir empfehlen Ihnen grundsätzlich, Ihr Fahrzeug nicht anzuschlep-
pen. Stattdessen sollten Sie Starthilfe verwenden ⇒ Seite 295.
Falls Ihr Fahrzeug dennoch angeschleppt werden muss:
– Legen Sie den 2. oder den 3. Gang ein.
– Halten Sie die Kupplung getreten.
– Schalten Sie die Zündung ein.
– Wenn beide Fahrzeuge in Bewegung sind, lassen Sie die Kupp-
lung los.
– Sobald der Motor angesprungen ist, treten Sie die Kupplung
und nehmen Sie den Gang heraus, um ein Auffahren auf das
Zugfahrzeug zu verhindern.
ACHTUNG
Beim Anschleppen besteht ein hohes Unfallrisiko, z.B. durch Auffahren
auf das ziehende Fahrzeug.
VORSICHT
Beim Anschleppen kann unverbrannter Kraftstoff in den Katalysator gelan-
gen und zu Beschädigungen führen. Allgemeine Hinweise
Bei Verwendung eines Abschleppseiles beachten Sie bitte:
Fahrer des ziehenden Fahrzeuges
–
Fahren Sie zuerst langsam an, bis das Seil straff ist. Dann ge-
ben Sie vorsichtig Gas.
– Das Anfahren und Schalten muss sehr vorsichtig erfolgen. Hat
Ihr Fahrzeug ein Automatikgetriebe, sollten Sie nur vorsichtig
beschleunigen.
– Bedenken Sie, dass beim gezogenen Fahrzeug der Bremskraft-
verstärker und die Servolenkung nicht funktionieren! Bremsen
Sie frühzeitig und dafür mit leichtem Pedaldruck ab!
Fahrer des gezogenen Fahrzeuges
– Achten Sie darauf, dass das Seil immer straff gehalten wird.
Abschleppseil bzw. Abschleppstange
Am schonendsten und sichersten fahren Sie mit einer Abschleppstange. Nur
wenn eine solche nicht zur Verfügung steht, sollten Sie ein Abschleppseil
benutzen.
Das Abschleppseil sollte elastisch sein, damit beide Fahrzeuge geschont
werden. Verwenden Sie ein Kunstfaserseil oder ein Seil aus ähnlich elasti-
schem Material.
Befestigen Sie das Abschleppseil bzw. die Abschleppstange nur an den da-
für vorgesehen Ösen bzw. an der Anhängevorrichtung.
Fahrweise
Das Abschleppen erfordert eine gewisse Übung, insbesondere wenn ein Ab-
schleppseil verwendet wird. Beide Fahrer sollten mit den Besonderheiten 

299
Selbsthilfe

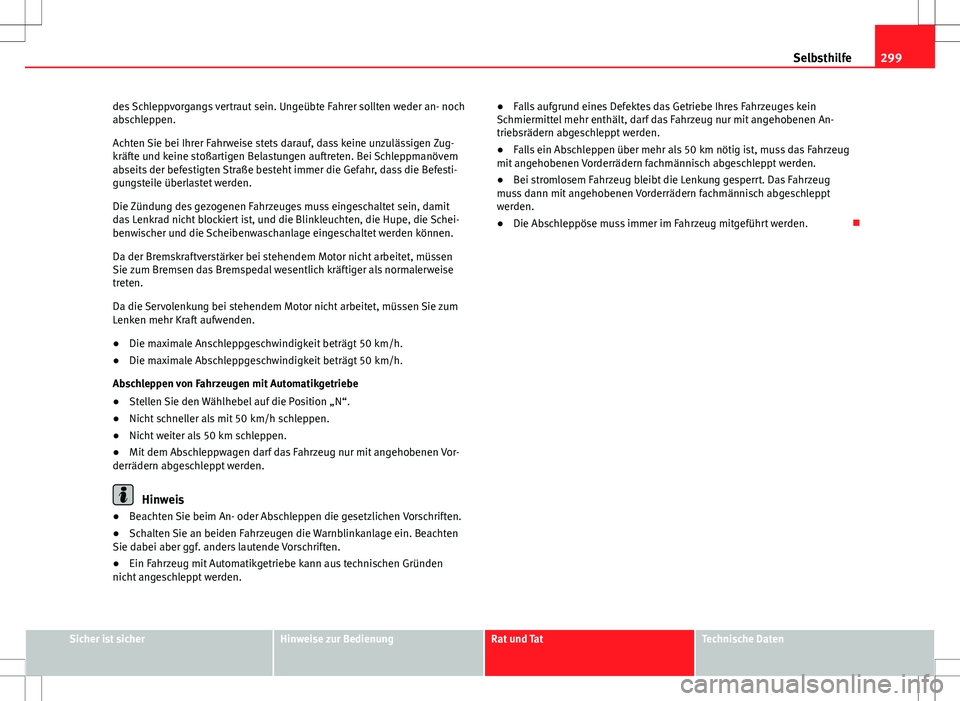

des Schleppvorgangs vertraut sein. Ungeübte Fahrer sollten weder an- noch
abschleppen.
Achten Sie bei Ihrer Fahrweise stets darauf, dass keine unzulässigen Zug-
kräfte und keine stoßartigen Belastungen auftreten. Bei Schleppmanövern
abseits der befestigten Straße besteht immer die Gefahr, dass die Befesti-
gungsteile überlastet werden.
Die Zündung des gezogenen Fahrzeuges muss eingeschaltet sein, damit
das Lenkrad nicht blockiert ist, und die Blinkleuchten, die Hupe, die Schei-
benwischer und die Scheibenwaschanlage eingeschaltet werden können.
Da der Bremskraftverstärker bei stehendem Motor nicht arbeitet, müssen
Sie zum Bremsen das Bremspedal wesentlich kräftiger als normalerweise
treten.
Da die Servolenkung bei stehendem Motor nicht arbeitet, müssen Sie zum
Lenken mehr Kraft aufwenden.
● Die maximale Anschleppgeschwindigkeit beträgt 50 km/h.
● Die maximale Abschleppgeschwindigkeit beträgt 50 km/h.
Abschleppen von Fahrzeugen mit Automatikgetriebe
● Stellen Sie den Wählhebel auf die Position „N“.
● Nicht schneller als mit 50 km/h schleppen.
● Nicht weiter als 50 km schleppen.
● Mit dem Abschleppwagen darf das Fahrzeug nur mit angehobenen Vor-
derrädern abgeschleppt werden.
Hinweis
● Beachten Sie beim An- oder Abschleppen die gesetzlichen Vorschriften.
● Schalten Sie an beiden Fahrzeugen die Warnblinkanlage ein. Beachten
Sie dabei aber ggf. anders lautende Vorschriften.
● Ein Fahrzeug mit Automatikgetriebe kann aus technischen Gründen
nicht angeschleppt werden. ●
Falls aufgrund eines Defektes das Getriebe Ihres Fahrzeuges kein
Schmiermittel mehr enthält, darf das Fahrzeug nur mit angehobenen An-
triebsrädern abgeschleppt werden.
● Falls ein Abschleppen über mehr als 50 km nötig ist, muss das Fahrzeug
mit angehobenen Vorderrädern fachmännisch abgeschleppt werden.
● Bei stromlosem Fahrzeug bleibt die Lenkung gesperrt. Das Fahrzeug
muss dann mit angehobenen Vorderrädern fachmännisch abgeschleppt
werden.
● Die Abschleppöse muss immer im Fahrzeug mitgeführt werden. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

300Selbsthilfe

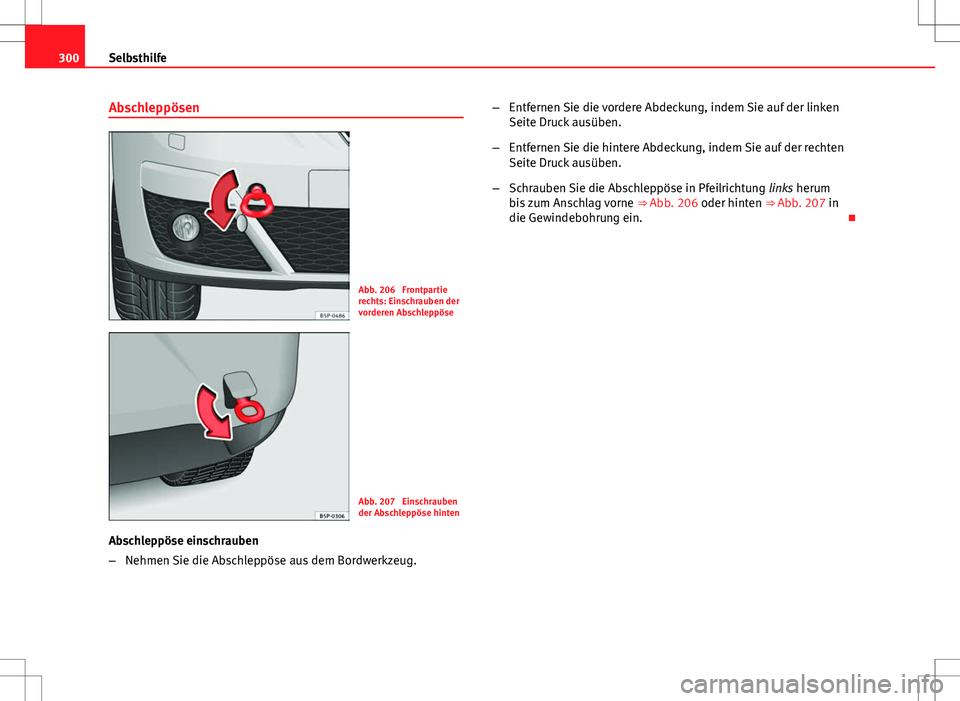

Abschleppösen
Abb. 206 Frontpartie
rechts: Einschrauben der
vorderen Abschleppöse
Abb. 207 Einschrauben
der Abschleppöse hinten
Abschleppöse einschrauben
– Nehmen Sie die Abschleppöse aus dem Bordwerkzeug. –
Entfernen Sie die vordere Abdeckung, indem Sie auf der linken
Seite Druck ausüben.
– Entfernen Sie die hintere Abdeckung, indem Sie auf der rechten
Seite Druck ausüben.
– Schrauben Sie die Abschleppöse in Pfeilrichtung links herum
bis zum Anschlag vorne ⇒ Abb. 206 oder hinten ⇒ Abb. 207 in
die Gewindebohrung ein. 

301

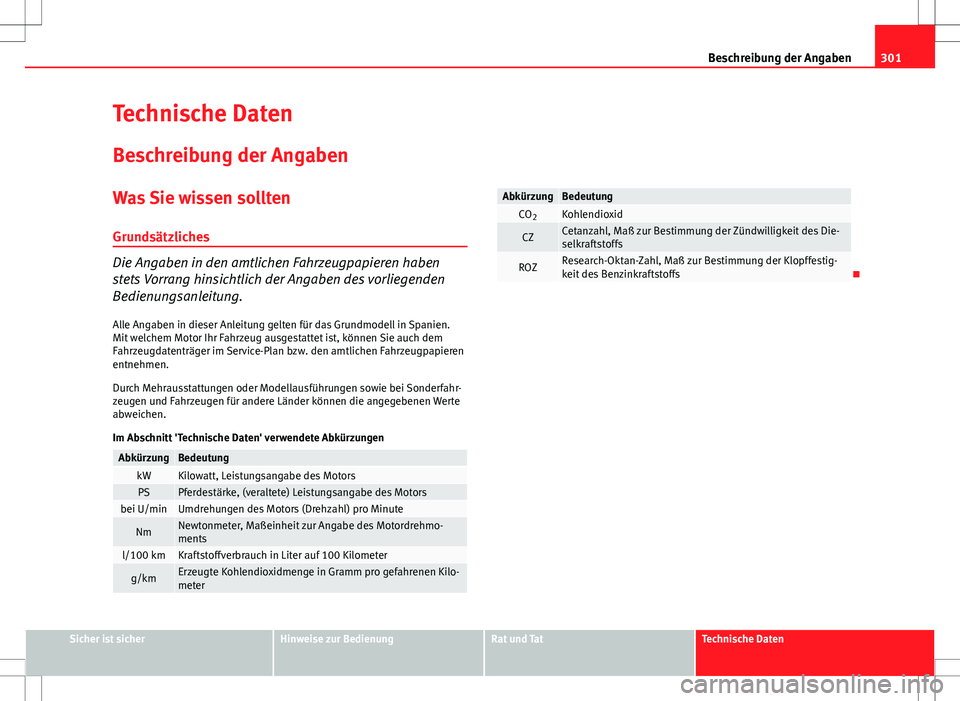

Beschreibung der Angaben
Technische Daten
Beschreibung der Angaben
Was Sie wissen solltenGrundsätzliches
Die Angaben in den amtlichen Fahrzeugpapieren haben
stets Vorrang hinsichtlich der Angaben des vorliegenden
Bedienungsanleitung.
Alle Angaben in dieser Anleitung gelten für das Grundmodell in Spanien.
Mit welchem Motor Ihr Fahrzeug ausgestattet ist, können Sie auch dem
Fahrzeugdatenträger im Service-Plan bzw. den amtlichen Fahrzeugpapieren
entnehmen.
Durch Mehrausstattungen oder Modellausführungen sowie bei Sonderfahr-
zeugen und Fahrzeugen für andere Länder können die angegebenen Werte
abweichen.
Im Abschnitt 'Technische Daten' verwendete Abkürzungen
AbkürzungBedeutungkWKilowatt, Leistungsangabe des MotorsPSPferdestärke, (veraltete) Leistungsangabe des Motorsbei U/minUmdrehungen des Motors (Drehzahl) pro Minute
NmNewtonmeter, Maßeinheit zur Angabe des Motordrehmo-
ments
l/100 kmKraftstoffverbrauch in Liter auf 100 Kilometer
g/kmErzeugte Kohlendioxidmenge in Gramm pro gefahrenen Kilo-
meter
AbkürzungBedeutungCO 2Kohlendioxid
CZCetanzahl, Maß zur Bestimmung der Zündwilligkeit des Die-
selkraftstoffs
ROZResearch-Oktan-Zahl, Maß zur Bestimmung der Klopffestig-
keit des Benzinkraftstoffs
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

302Beschreibung der Angaben
Fahrzeugkenndaten
Die wichtigsten Daten stehen auf dem Typschild und dem
Fahrzeugdatenträger.
Abb. 208 Fahrzeugda-
tenträger (Gepäckraum)
Fahrzeuge für bestimmte Export-Länder haben kein Typschild.
Typschild
Das Typschild befindet sich auf dem linken Unterholm im Motorraum.
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer (Fahrgestellnummer) lässt sich von
außen durch ein Sichtfenster in der Windschutzscheibe ablesen. Das Sicht-
fenster befindet sich auf der linken Fahrzeugseite im unteren Bereich der
Windschutzscheibe. Sie befindet sich auch im Motorraum rechts. Fahrzeugdatenträger
Der Fahrzeugdatenträger ist in der Reserveradmulde im Gepäckraum und in
der Umschlagseite des Wartungsprogramms aufgeklebt.
Der Fahrzeugdatenträger enthält folgende Daten:
⇒ Abb. 208
Produktions-Steuerungsnummer
Fahrzeug-Identifizierungsnummer (Fahrgestellnummer)
Typ-Kennnummer
Typerklärung / Motorleistung
Motor- und Getriebekennbuchstaben
Lacknummer / Innenausstattungs-Kennnummer
Mehrausstattungs-Kennnummer
Kraftstoffverbrauch
CO 2-Emission
Am Ende des Fahrzeugdatenträgers unter Punkt 8
und 9 finden Sie die
Verbrauchs- und Emissionsdaten.
Verbrauchs- und Emissionsdaten
Verbrauch (l/100km) innerorts
CO2-Emissionen (g/km) innerorts
Verbrauch (l/100km) außerstädtisch
CO 2-Emissionen (g/km) außerstädtisch
Verbrauch (l/100km) kombiniert
CO 2-Emissionen (g/km) kombiniert

1
23456789
A
B
C
