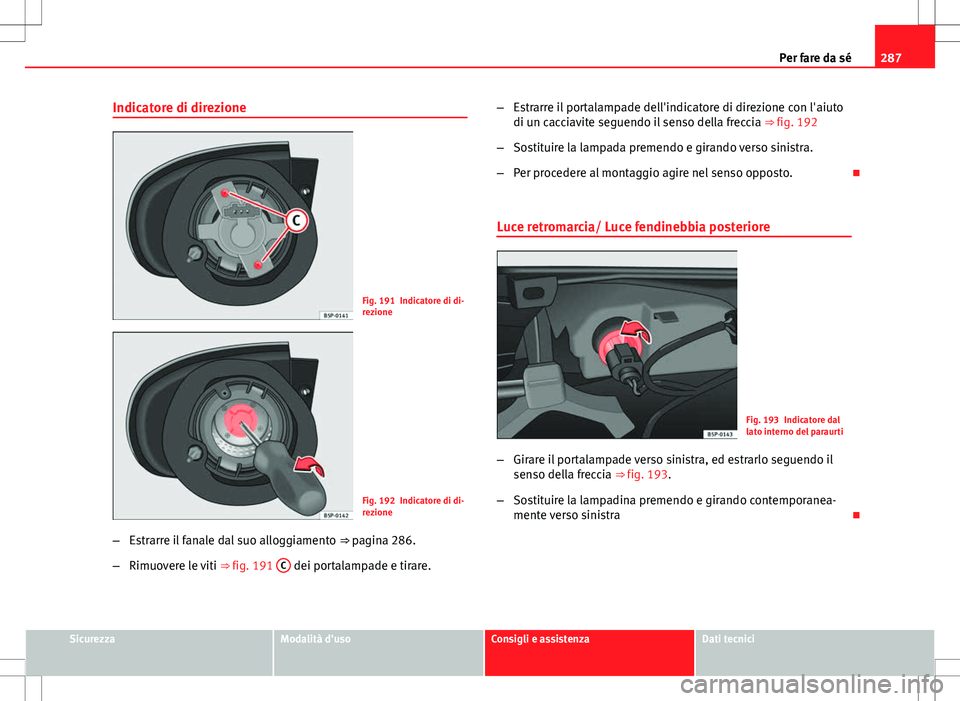

Page 289 of 325
287
Per fare da sé
Indicatore di direzione
Fig. 191 Indicatore di di-
rezione
Fig. 192 Indicatore di di-
rezione
– Estrarre il fanale dal suo alloggiamento ⇒ pagina 286.
– Rimuovere le viti ⇒ fig. 191 C
dei portalampade e tirare. –
Estrarre il portalampade dell'indicatore di direzione con l'aiuto
di un cacciavite seguendo il senso della freccia ⇒ fig. 192
– Sostituire la lampada premendo e girando verso sinistra.
– Per procedere al montaggio agire nel senso opposto.
Luce retromarcia/ Luce fendinebbia posteriore
Fig. 193 Indicatore dal
lato interno del paraurti
– Girare il portalampade verso sinistra, ed estrarlo seguendo il
senso della freccia ⇒ fig. 193.
– Sostituire la lampadina premendo e girando contemporanea-
mente verso sinistra
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

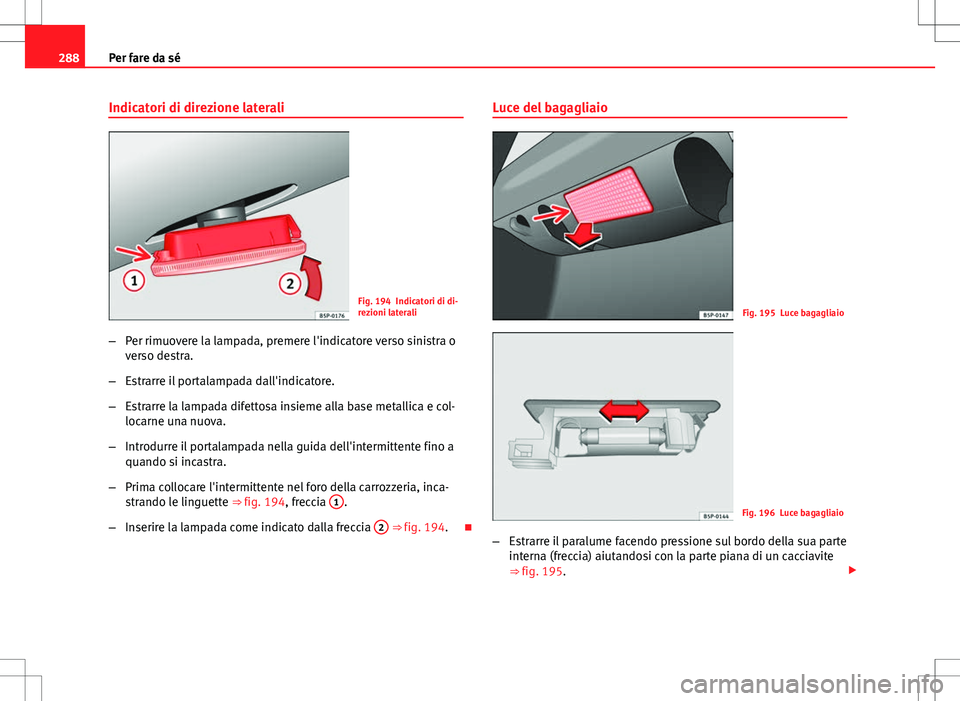

Page 290 of 325
288Per fare da sé
Indicatori di direzione laterali
Fig. 194 Indicatori di di-
rezioni laterali
– Per rimuovere la lampada, premere l'indicatore verso sinistra o
verso destra.
– Estrarre il portalampada dall'indicatore.
– Estrarre la lampada difettosa insieme alla base metallica e col-
locarne una nuova.
– Introdurre il portalampada nella guida dell'intermittente fino a
quando si incastra.
– Prima collocare l'intermittente nel foro della carrozzeria, inca-
strando le linguette ⇒ fig. 194, freccia 1
.
– Inserire la lampada come indicato dalla freccia 2
⇒ fig. 194.Luce del bagagliaio
Fig. 195 Luce bagagliaio
Fig. 196 Luce bagagliaio
– Estrarre il paralume facendo pressione sul bordo della sua parte
interna (freccia) aiutandosi con la parte piana di un cacciavite
⇒ fig. 195.

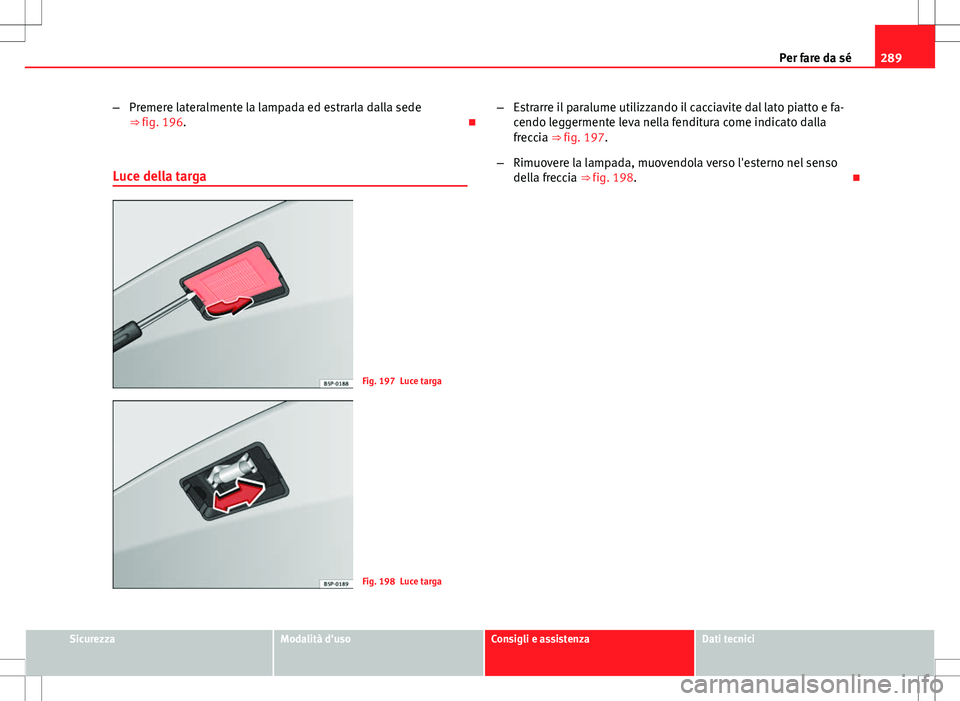

Page 291 of 325
289
Per fare da sé
– Premere lateralmente la lampada ed estrarla dalla sede
⇒ fig. 196.
Luce della targa
Fig. 197 Luce targa
Fig. 198 Luce targa –
Estrarre il paralume utilizzando il cacciavite dal lato piatto e fa-
cendo leggermente leva nella fenditura come indicato dalla
freccia ⇒ fig. 197.
– Rimuovere la lampada, muovendola verso l'esterno nel senso
della freccia ⇒ fig. 198.
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

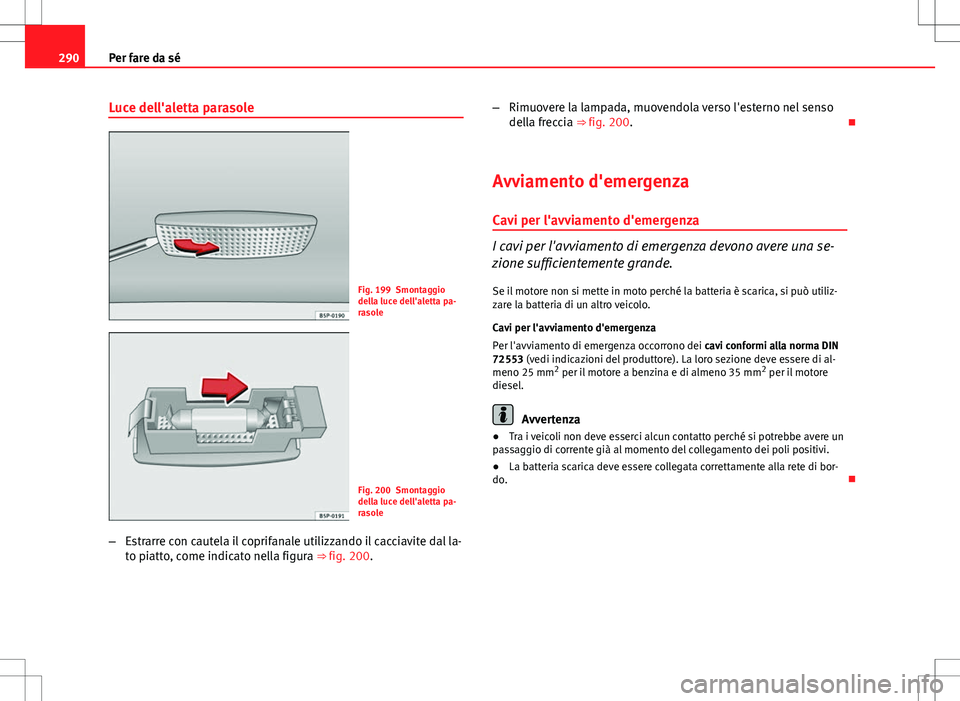

Page 292 of 325

290Per fare da sé
Luce dell'aletta parasole
Fig. 199 Smontaggio
della luce dell'aletta pa-
rasole
Fig. 200 Smontaggio
della luce dell'aletta pa-
rasole
– Estrarre con cautela il coprifanale utilizzando il cacciavite dal la-
to piatto, come indicato nella figura ⇒ fig. 200. –
Rimuovere la lampada, muovendola verso l'esterno nel senso
della freccia ⇒ fig. 200.
Avviamento d'emergenza Cavi per l'avviamento d'emergenza
I cavi per l'avviamento di emergenza devono avere una se-
zione sufficientemente grande.
Se il motore non si mette in moto perché la batteria è scarica, si può utiliz-
zare la batteria di un altro veicolo.
Cavi per l'avviamento d'emergenza
Per l'avviamento di emergenza occorrono dei cavi conformi alla norma DIN
72553 (vedi indicazioni del produttore). La loro sezione deve essere di al-
meno 25 mm 2
per il motore a benzina e di almeno 35 mm 2
per il motore
diesel.
Avvertenza
● Tra i veicoli non deve esserci alcun contatto perché si potrebbe avere un
passaggio di corrente già al momento del collegamento dei poli positivi.
● La batteria scarica deve essere collegata correttamente alla rete di bor-
do.

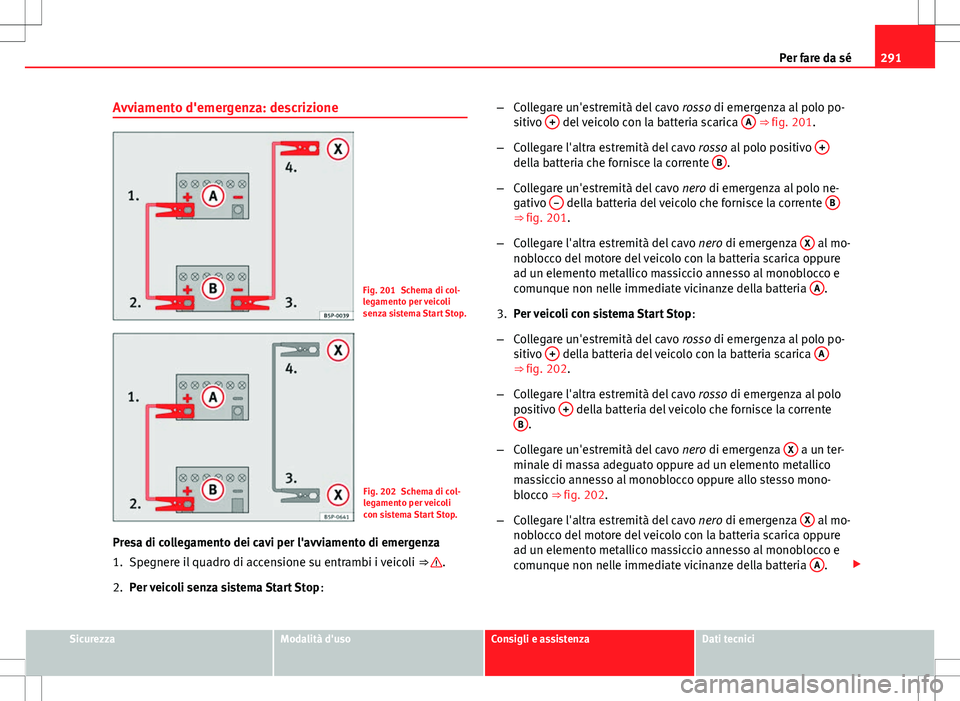

Page 293 of 325

291
Per fare da sé
Avviamento d'emergenza: descrizione
Fig. 201 Schema di col-
legamento per veicoli
senza sistema Start Stop.
Fig. 202 Schema di col-
legamento per veicoli
con sistema Start Stop.
Presa di collegamento dei cavi per l'avviamento di emergenza
1. Spegnere il quadro di accensione su entrambi i veicoli ⇒
.
2. Per veicoli senza sistema Start Stop :–
Collegare un'estremità del cavo rosso di emergenza al polo po-
sitivo +
del veicolo con la batteria scarica A ⇒ fig. 201.
– Collegare l'altra estremità del cavo rosso al polo positivo +
della batteria che fornisce la corrente B.
– Collegare un'estremità del cavo nero di emergenza al polo ne-
gativo –
della batteria del veicolo che fornisce la corrente B⇒ fig. 201.
– Collegare l'altra estremità del cavo nero di emergenza X
al mo-
noblocco del motore del veicolo con la batteria scarica oppure
ad un elemento metallico massiccio annesso al monoblocco e
comunque non nelle immediate vicinanze della batteria A
.
3. Per veicoli con sistema Start Stop :
– Collegare un'estremità del cavo rosso di emergenza al polo po-
sitivo +
della batteria del veicolo con la batteria scarica A⇒ fig. 202.
– Collegare l'altra estremità del cavo rosso di emergenza al polo
positivo +
della batteria del veicolo che fornisce la corrente
B.
– Collegare un'estremità del cavo nero di emergenza X
a un ter-
minale di massa adeguato oppure ad un elemento metallico
massiccio annesso al monoblocco oppure allo stesso mono-
blocco ⇒ fig. 202.
– Collegare l'altra estremità del cavo nero di emergenza X
al mo-
noblocco del motore del veicolo con la batteria scarica oppure
ad un elemento metallico massiccio annesso al monoblocco e
comunque non nelle immediate vicinanze della batteria A
.
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

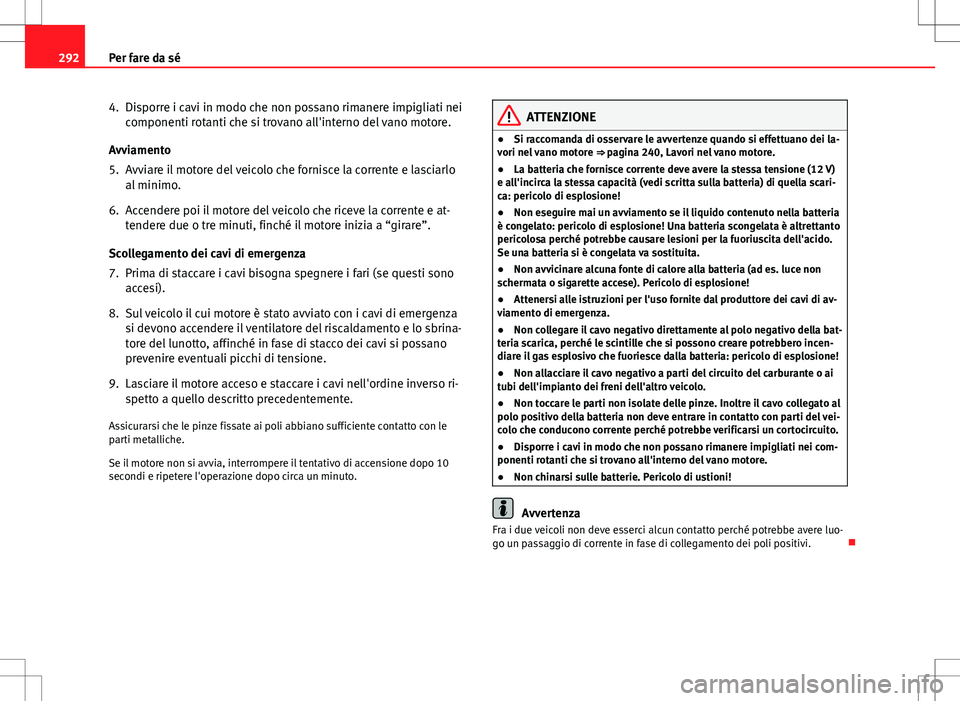

Page 294 of 325

292Per fare da sé
4. Disporre i cavi in modo che non possano rimanere impigliati nei
componenti rotanti che si trovano all'interno del vano motore.
Avviamento
5. Avviare il motore del veicolo che fornisce la corrente e lasciarlo al minimo.
6. Accendere poi il motore del veicolo che riceve la corrente e at- tendere due o tre minuti, finché il motore inizia a “girare”.
Scollegamento dei cavi di emergenza
7. Prima di staccare i cavi bisogna spegnere i fari (se questi sono accesi).
8. Sul veicolo il cui motore è stato avviato con i cavi di emergenza si devono accendere il ventilatore del riscaldamento e lo sbrina-
tore del lunotto, affinché in fase di stacco dei cavi si possano
prevenire eventuali picchi di tensione.
9. Lasciare il motore acceso e staccare i cavi nell'ordine inverso ri- spetto a quello descritto precedentemente.
Assicurarsi che le pinze fissate ai poli abbiano sufficiente contatto con le
parti metalliche.
Se il motore non si avvia, interrompere il tentativo di accensione dopo 10
secondi e ripetere l'operazione dopo circa un minuto.
ATTENZIONE
● Si raccomanda di osservare le avvertenze quando si effettuano dei la-
vori nel vano motore ⇒ pagina 240, Lavori nel vano motore.
● La batteria che fornisce corrente deve avere la stessa tensione (12 V)
e all'incirca la stessa capacità (vedi scritta sulla batteria) di quella scari-
ca: pericolo di esplosione!
● Non eseguire mai un avviamento se il liquido contenuto nella batteria
è congelato: pericolo di esplosione! Una batteria scongelata è altrettanto
pericolosa perché potrebbe causare lesioni per la fuoriuscita dell'acido.
Se una batteria si è congelata va sostituita.
● Non avvicinare alcuna fonte di calore alla batteria (ad es. luce non
schermata o sigarette accese). Pericolo di esplosione!
● Attenersi alle istruzioni per l'uso fornite dal produttore dei cavi di av-
viamento di emergenza.
● Non collegare il cavo negativo direttamente al polo negativo della bat-
teria scarica, perché le scintille che si possono creare potrebbero incen-
diare il gas esplosivo che fuoriesce dalla batteria: pericolo di esplosione!
● Non allacciare il cavo negativo a parti del circuito del carburante o ai
tubi dell'impianto dei freni dell'altro veicolo.
● Non toccare le parti non isolate delle pinze. Inoltre il cavo collegato al
polo positivo della batteria non deve entrare in contatto con parti del vei-
colo che conducono corrente perché potrebbe verificarsi un cortocircuito.
● Disporre i cavi in modo che non possano rimanere impigliati nei com-
ponenti rotanti che si trovano all'interno del vano motore.
● Non chinarsi sulle batterie. Pericolo di ustioni!
Avvertenza
Fra i due veicoli non deve esserci alcun contatto perché potrebbe avere luo-
go un passaggio di corrente in fase di collegamento dei poli positivi.

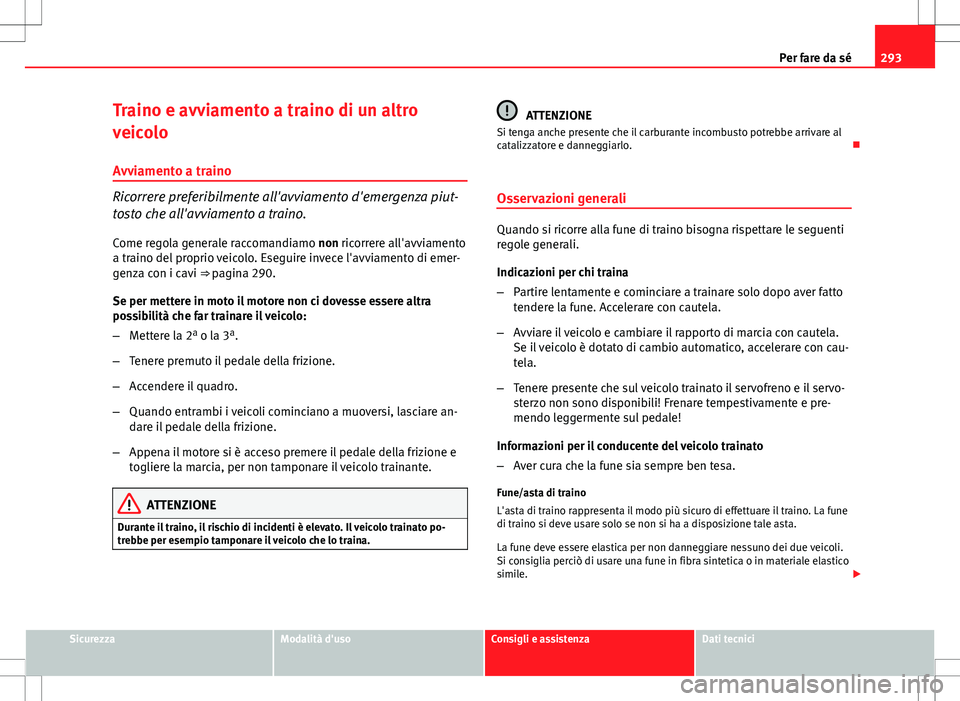

Page 295 of 325

293
Per fare da sé
Traino e avviamento a traino di un altro
veicolo
Avviamento a traino
Ricorrere preferibilmente all'avviamento d'emergenza piut-
tosto che all'avviamento a traino.
Come regola generale raccomandiamo non ricorrere all'avviamento
a traino del proprio veicolo. Eseguire invece l'avviamento di emer-
genza con i cavi ⇒ pagina 290.
Se per mettere in moto il motore non ci dovesse essere altra
possibilità che far trainare il veicolo:
– Mettere la 2 a
o la 3 a
.
– Tenere premuto il pedale della frizione.
– Accendere il quadro.
– Quando entrambi i veicoli cominciano a muoversi, lasciare an-
dare il pedale della frizione.
– Appena il motore si è acceso premere il pedale della frizione e
togliere la marcia, per non tamponare il veicolo trainante.
ATTENZIONE
Durante il traino, il rischio di incidenti è elevato. Il veicolo trainato po-
trebbe per esempio tamponare il veicolo che lo traina.
ATTENZIONE
Si tenga anche presente che il carburante incombusto potrebbe arrivare al
catalizzatore e danneggiarlo.
Osservazioni generali
Quando si ricorre alla fune di traino bisogna rispettare le seguenti
regole generali.
Indicazioni per chi traina
– Partire lentamente e cominciare a trainare solo dopo aver fatto
tendere la fune. Accelerare con cautela.
– Avviare il veicolo e cambiare il rapporto di marcia con cautela.
Se il veicolo è dotato di cambio automatico, accelerare con cau-
tela.
– Tenere presente che sul veicolo trainato il servofreno e il servo-
sterzo non sono disponibili! Frenare tempestivamente e pre-
mendo leggermente sul pedale!
Informazioni per il conducente del veicolo trainato
– Aver cura che la fune sia sempre ben tesa.
Fune/asta di traino
L'asta di traino rappresenta il modo più sicuro di effettuare il traino. La fune
di traino si deve usare solo se non si ha a disposizione tale asta.
La fune deve essere elastica per non danneggiare nessuno dei due veicoli.
Si consiglia perciò di usare una fune in fibra sintetica o in materiale elastico
simile.
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

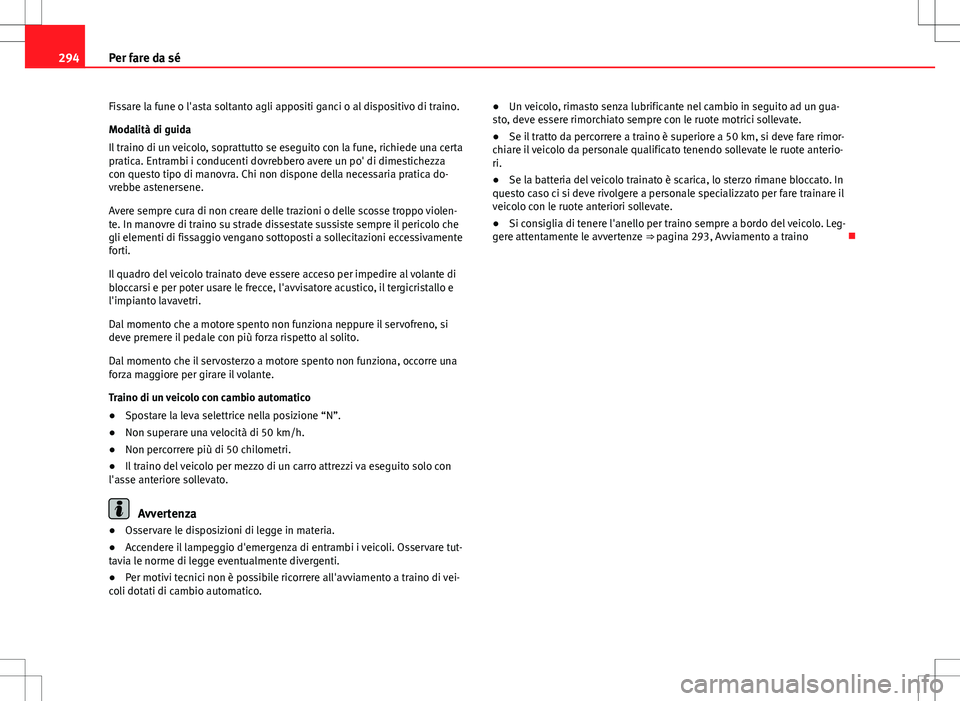

Page 296 of 325

294Per fare da sé
Fissare la fune o l'asta soltanto agli appositi ganci o al dispositivo di traino.
Modalità di guida
Il traino di un veicolo, soprattutto se eseguito con la fune, richiede una certa
pratica. Entrambi i conducenti dovrebbero avere un po' di dimestichezza
con questo tipo di manovra. Chi non dispone della necessaria pratica do-
vrebbe astenersene.
Avere sempre cura di non creare delle trazioni o delle scosse troppo violen-
te. In manovre di traino su strade dissestate sussiste sempre il pericolo che
gli elementi di fissaggio vengano sottoposti a sollecitazioni eccessivamente
forti.
Il quadro del veicolo trainato deve essere acceso per impedire al volante di
bloccarsi e per poter usare le frecce, l'avvisatore acustico, il tergicristallo e
l'impianto lavavetri.
Dal momento che a motore spento non funziona neppure il servofreno, si
deve premere il pedale con più forza rispetto al solito.
Dal momento che il servosterzo a motore spento non funziona, occorre una
forza maggiore per girare il volante.
Traino di un veicolo con cambio automatico
● Spostare la leva selettrice nella posizione “N”.
● Non superare una velocità di 50 km/h.
● Non percorrere più di 50 chilometri.
● Il traino del veicolo per mezzo di un carro attrezzi va eseguito solo con
l'asse anteriore sollevato.
Avvertenza
● Osservare le disposizioni di legge in materia.
● Accendere il lampeggio d'emergenza di entrambi i veicoli. Osservare tut-
tavia le norme di legge eventualmente divergenti.
● Per motivi tecnici non è possibile ricorrere all'avviamento a traino di vei-
coli dotati di cambio automatico. ●
Un veicolo, rimasto senza lubrificante nel cambio in seguito ad un gua-
sto, deve essere rimorchiato sempre con le ruote motrici sollevate.
● Se il tratto da percorrere a traino è superiore a 50 km, si deve fare rimor-
chiare il veicolo da personale qualificato tenendo sollevate le ruote anterio-
ri.
● Se la batteria del veicolo trainato è scarica, lo sterzo rimane bloccato. In
questo caso ci si deve rivolgere a personale specializzato per fare trainare il
veicolo con le ruote anteriori sollevate.
● Si consiglia di tenere l'anello per traino sempre a bordo del veicolo. Leg-
gere attentamente le avvertenze ⇒ pagina 293, Avviamento a traino
