2013 Seat Altea Manuale del proprietario (in Italian)

167
Climatizzazione

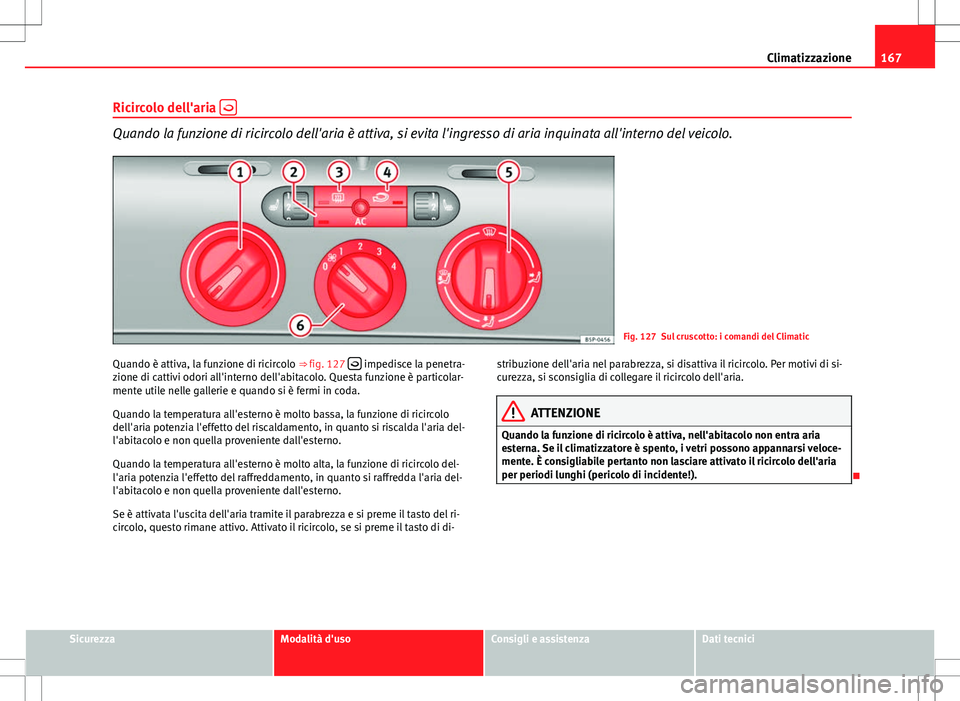

Ricircolo dell'aria 
Quando la funzione di ricircolo dell'aria è attiva, si evita l'ingresso di aria inquinata all'interno del veicolo.
Fig. 127 Sul cruscotto: i comandi del Climatic
Quando è attiva, la funzione di ricircolo ⇒ fig. 127 
impedisce la penetra-
zione di cattivi odori all'interno dell'abitacolo. Questa funzione è particolar-
mente utile nelle gallerie e quando si è fermi in coda.
Quando la temperatura all'esterno è molto bassa, la funzione di ricircolo
dell'aria potenzia l'effetto del riscaldamento, in quanto si riscalda l'aria del-
l'abitacolo e non quella proveniente dall'esterno.
Quando la temperatura all'esterno è molto alta, la funzione di ricircolo del-
l'aria potenzia l'effetto del raffreddamento, in quanto si raffredda l'aria del-
l'abitacolo e non quella proveniente dall'esterno.
Se è attivata l'uscita dell'aria tramite il parabrezza e si preme il tasto del ri-
circolo, questo rimane attivo. Attivato il ricircolo, se si preme il tasto di di- stribuzione dell'aria nel parabrezza, si disattiva il ricircolo. Per motivi di si-
curezza, si sconsiglia di collegare il ricircolo dell'aria.
ATTENZIONE
Quando la funzione di ricircolo è attiva, nell'abitacolo non entra aria
esterna. Se il climatizzatore è spento, i vetri possono appannarsi veloce-
mente. È consigliabile pertanto non lasciare attivato il ricircolo dell'aria
per periodi lunghi (pericolo di incidente!).

SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

168Climatizzazione

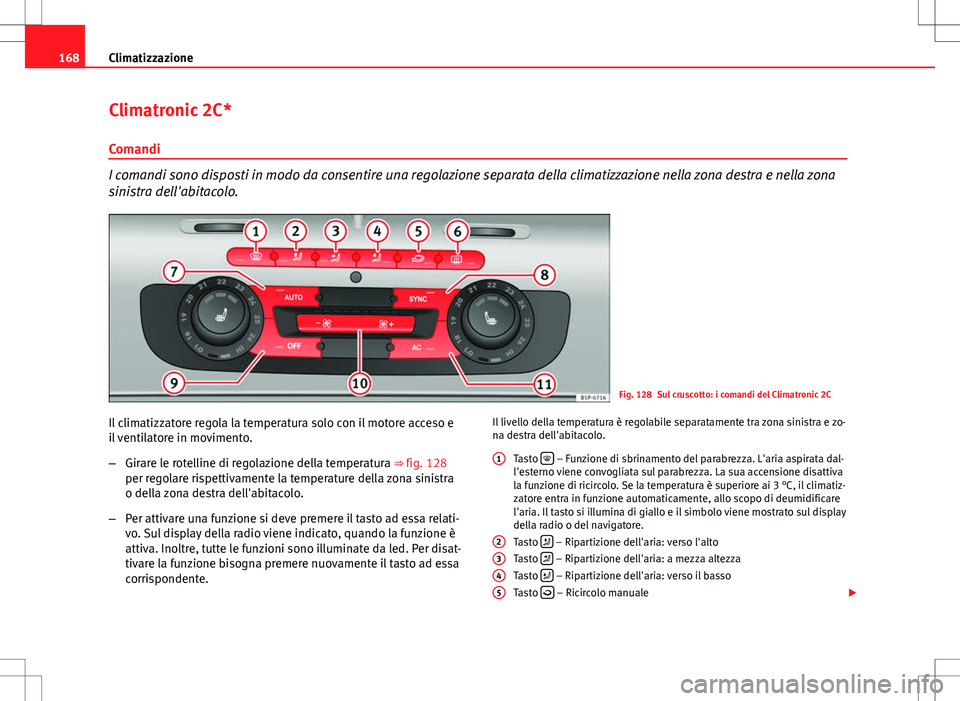

Climatronic 2C*
Comandi
I comandi sono disposti in modo da consentire una regolazione separata della climatizzazione nella zona destra e nella zona
sinistra dell'abitacolo.
Fig. 128 Sul cruscotto: i comandi del Climatronic 2C
Il climatizzatore regola la temperatura solo con il motore acceso e
il ventilatore in movimento.
– Girare le rotelline di regolazione della temperatura ⇒ fig. 128
per regolare rispettivamente la temperature della zona sinistra
o della zona destra dell'abitacolo.
– Per attivare una funzione si deve premere il tasto ad essa relati-
vo. Sul display della radio viene indicato, quando la funzione è
attiva. Inoltre, tutte le funzioni sono illuminate da led. Per disat-
tivare la funzione bisogna premere nuovamente il tasto ad essa
corrispondente. Il livello della temperatura è regolabile separatamente tra zona sinistra e zo-
na destra dell'abitacolo.
Tasto 
– Funzione di sbrinamento del parabrezza. L'aria aspirata dal-
l'esterno viene convogliata sul parabrezza. La sua accensione disattiva
la funzione di ricircolo. Se la temperatura è superiore ai 3 °C, il climatiz-
zatore entra in funzione automaticamente, allo scopo di deumidificare
l'aria. Il tasto si illumina di giallo e il simbolo viene mostrato sul display
della radio o del navigatore.
Tasto 
– Ripartizione dell'aria: verso l'alto
Tasto  – Ripartizione dell'aria: a mezza altezza
Tasto  – Ripartizione dell'aria: verso il basso
Tasto  – Ricircolo manuale

1
2345

169
Climatizzazione

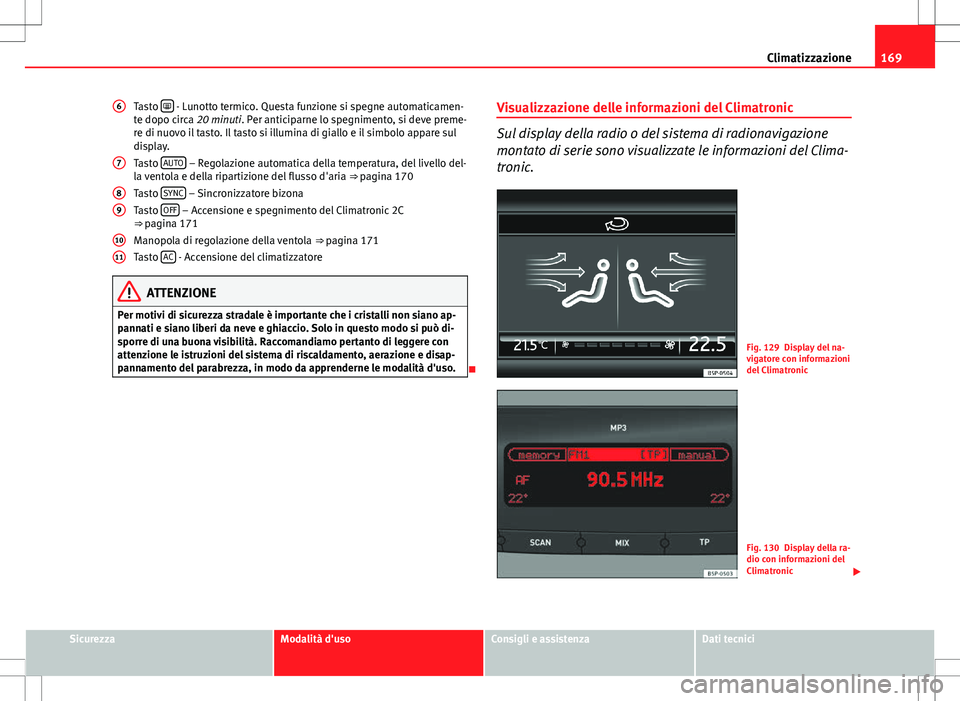

Tasto 
- Lunotto termico. Questa funzione si spegne automaticamen-
te dopo circa 20 minuti. Per anticiparne lo spegnimento, si deve preme-
re di nuovo il tasto. Il tasto si illumina di giallo e il simbolo appare sul
display.
Tasto AUTO
– Regolazione automatica della temperatura, del livello del-
la ventola e della ripartizione del flusso d'aria ⇒ pagina 170
Tasto SYNC
– Sincronizzatore bizona
Tasto OFF – Accensione e spegnimento del Climatronic 2C
⇒ pagina 171
Manopola di regolazione della ventola ⇒ pagina 171
Tasto AC
- Accensione del climatizzatore
ATTENZIONE
Per motivi di sicurezza stradale è importante che i cristalli non siano ap-
pannati e siano liberi da neve e ghiaccio. Solo in questo modo si può di-
sporre di una buona visibilità. Raccomandiamo pertanto di leggere con
attenzione le istruzioni del sistema di riscaldamento, aerazione e disap-
pannamento del parabrezza, in modo da apprenderne le modalità d'uso.

6
7
89
1011
Visualizzazione delle informazioni del Climatronic
Sul display della radio o del sistema di radionavigazione
montato di serie sono visualizzate le informazioni del Clima-
tronic.
Fig. 129 Display del na-
vigatore con informazioni
del Climatronic
Fig. 130 Display della ra-
dio con informazioni del
Climatronic

SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

170Climatizzazione

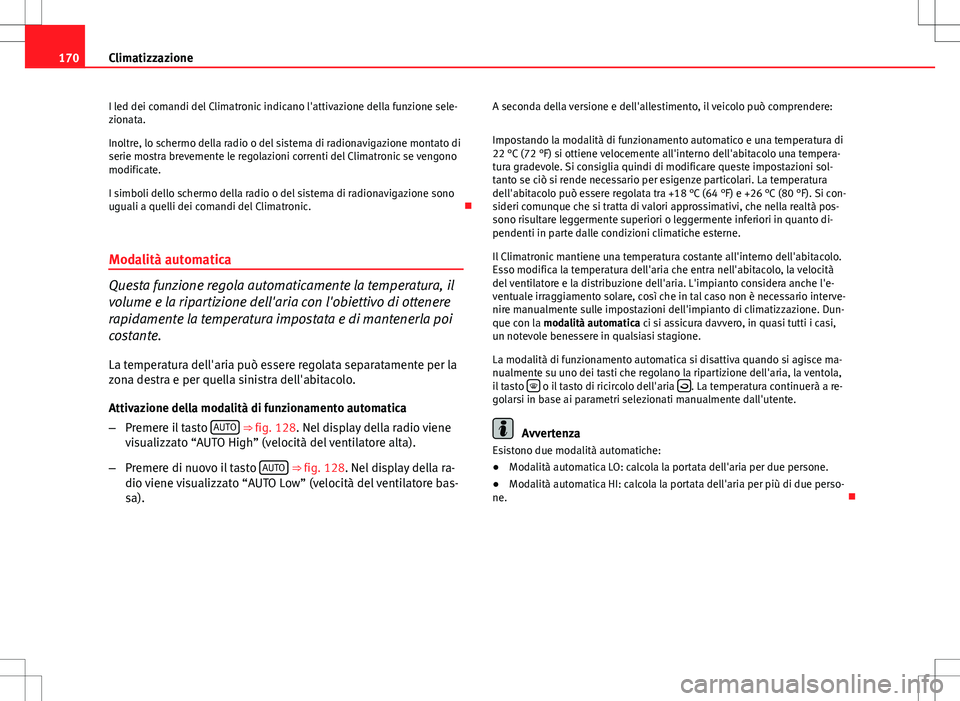

I led dei comandi del Climatronic indicano l'attivazione della funzione sele-
zionata.
Inoltre, lo schermo della radio o del sistema di radionavigazione montato di
serie mostra brevemente le regolazioni correnti del Climatronic se vengono
modificate.
I simboli dello schermo della radio o del sistema di radionavigazione sono
uguali a quelli dei comandi del Climatronic. 
Modalità automatica
Questa funzione regola automaticamente la temperatura, il
volume e la ripartizione dell'aria con l'obiettivo di ottenere
rapidamente la temperatura impostata e di mantenerla poi
costante.
La temperatura dell'aria può essere regolata separatamente per la
zona destra e per quella sinistra dell'abitacolo.
Attivazione della modalità di funzionamento automatica
– Premere il tasto AUTO
⇒ fig. 128. Nel display della radio viene
visualizzato “AUTO High” (velocità del ventilatore alta).
– Premere di nuovo il tasto AUTO
⇒ fig. 128. Nel display della ra-
dio viene visualizzato “AUTO Low” (velocità del ventilatore bas-
sa). A seconda della versione e dell'allestimento, il veicolo può comprendere:
Impostando la modalità di funzionamento automatico e una temperatura di
22 °C (72 °F) si ottiene velocemente all'interno dell'abitacolo una tempera-
tura gradevole. Si consiglia quindi di modificare queste impostazioni sol-
tanto se ciò si rende necessario per esigenze particolari. La temperatura
dell'abitacolo può essere regolata tra +18 °C (64 °F) e +26 °C (80 °F). Si con-
sideri comunque che si tratta di valori approssimativi, che nella realtà pos-
sono risultare leggermente superiori o leggermente inferiori in quanto di-
pendenti in parte dalle condizioni climatiche esterne.
Il Climatronic mantiene una temperatura costante all'interno dell'abitacolo.
Esso modifica la temperatura dell'aria che entra nell'abitacolo, la velocità
del ventilatore e la distribuzione dell'aria. L'impianto considera anche l'e-
ventuale irraggiamento solare, così che in tal caso non è necessario interve-
nire manualmente sulle impostazioni dell'impianto di climatizzazione. Dun-
que con la modalità automatica ci si assicura davvero, in quasi tutti i casi,
un notevole benessere in qualsiasi stagione.
La modalità di funzionamento automatica si disattiva quando si agisce ma-
nualmente su uno dei tasti che regolano la ripartizione dell'aria, la ventola,
il tasto

o il tasto di ricircolo dell'aria . La temperatura continuerà a re-
golarsi in base ai parametri selezionati manualmente dall'utente.
Avvertenza
Esistono due modalità automatiche:
● Modalità automatica LO: calcola la portata dell'aria per due persone.
● Modalità automatica HI: calcola la portata dell'aria per più di due perso-
ne. 

171
Climatizzazione

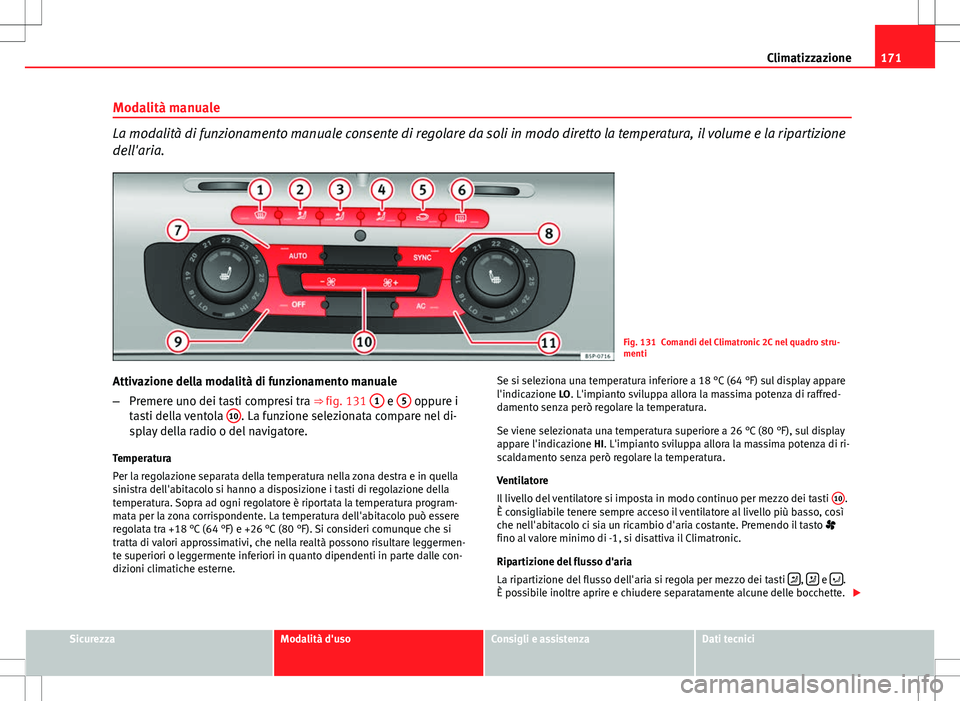

Modalità manuale
La modalità di funzionamento manuale consente di regolare da soli in modo diretto la temperatura, il volume e la ripartizione
dell'aria.
Fig. 131 Comandi del Climatronic 2C nel quadro stru-
menti
Attivazione della modalità di funzionamento manuale
– Premere uno dei tasti compresi tra ⇒ fig. 131 1
e 5 oppure i
tasti della ventola 10. La funzione selezionata compare nel di-
splay della radio o del navigatore.
Temperatura
Per la regolazione separata della temperatura nella zona destra e in quella
sinistra dell'abitacolo si hanno a disposizione i tasti di regolazione della
temperatura. Sopra ad ogni regolatore è riportata la temperatura program-
mata per la zona corrispondente. La temperatura dell'abitacolo può essere
regolata tra +18 °C (64 °F) e +26 °C (80 °F). Si consideri comunque che si
tratta di valori approssimativi, che nella realtà possono risultare leggermen-
te superiori o leggermente inferiori in quanto dipendenti in parte dalle con-
dizioni climatiche esterne. Se si seleziona una temperatura inferiore a 18 °C (64 °F) sul display appare
l'indicazione LO. L'impianto sviluppa allora la massima potenza di raffred-
damento senza però regolare la temperatura.
Se viene selezionata una temperatura superiore a 26 °C (80 °F), sul display
appare l'indicazione HI. L'impianto sviluppa allora la massima potenza di ri-
scaldamento senza però regolare la temperatura.
Ventilatore
Il livello del ventilatore si imposta in modo continuo per mezzo dei tasti 10
.
È consigliabile tenere sempre acceso il ventilatore al livello più basso, così
che nell'abitacolo ci sia un ricambio d'aria costante. Premendo il tasto 
fino al valore minimo di -1, si disattiva il Climatronic.
Ripartizione del flusso d'aria
La ripartizione del flusso dell'aria si regola per mezzo dei tasti 
,  e .
È possibile inoltre aprire e chiudere separatamente alcune delle bocchette. 
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

172Climatizzazione

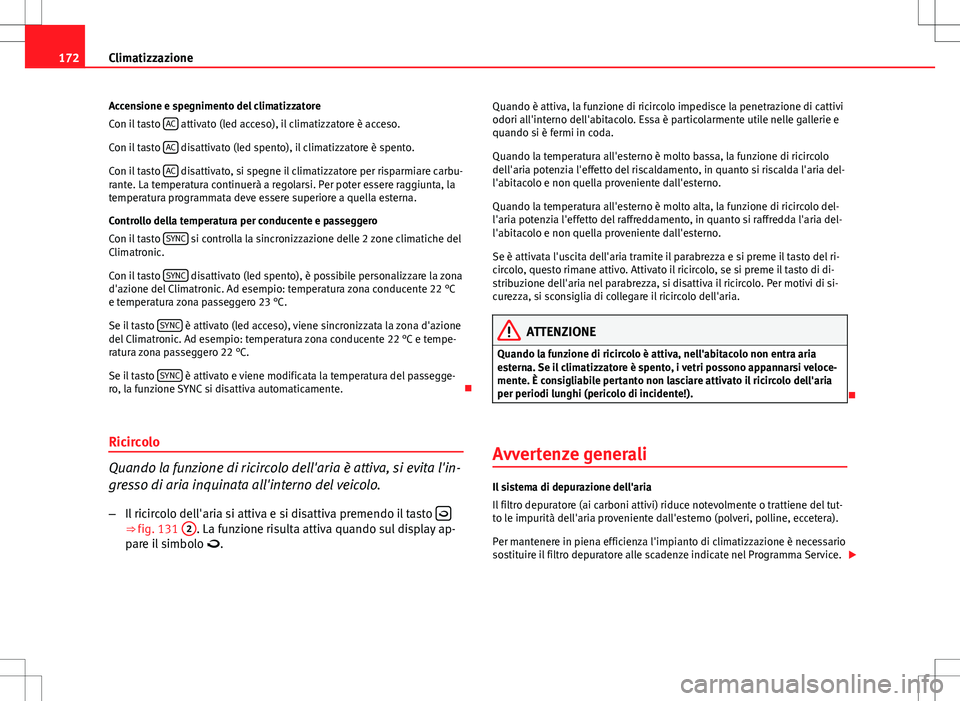

Accensione e spegnimento del climatizzatore
Con il tasto AC
attivato (led acceso), il climatizzatore è acceso.
Con il tasto AC
disattivato (led spento), il climatizzatore è spento.
Con il tasto AC
disattivato, si spegne il climatizzatore per risparmiare carbu-
rante. La temperatura continuerà a regolarsi. Per poter essere raggiunta, la
temperatura programmata deve essere superiore a quella esterna.
Controllo della temperatura per conducente e passeggero
Con il tasto SYNC
si controlla la sincronizzazione delle 2 zone climatiche del
Climatronic.
Con il tasto SYNC
disattivato (led spento), è possibile personalizzare la zona
d'azione del Climatronic. Ad esempio: temperatura zona conducente 22 °C
e temperatura zona passeggero 23 °C.
Se il tasto SYNC
è attivato (led acceso), viene sincronizzata la zona d'azione
del Climatronic. Ad esempio: temperatura zona conducente 22 °C e tempe-
ratura zona passeggero 22 °C.
Se il tasto SYNC
è attivato e viene modificata la temperatura del passegge-
ro, la funzione SYNC si disattiva automaticamente. 
Ricircolo
Quando la funzione di ricircolo dell'aria è attiva, si evita l'in-
gresso di aria inquinata all'interno del veicolo.
– Il ricircolo dell'aria si attiva e si disattiva premendo il tasto 
⇒ 
fig. 131 2. La funzione risulta attiva quando sul display ap-
pare il simbolo . Quando è attiva, la funzione di ricircolo impedisce la penetrazione di cattivi
odori all'interno dell'abitacolo. Essa è particolarmente utile nelle gallerie e
quando si è fermi in coda.
Quando la temperatura all'esterno è molto bassa, la funzione di ricircolo
dell'aria potenzia l'effetto del riscaldamento, in quanto si riscalda l'aria del-
l'abitacolo e non quella proveniente dall'esterno.
Quando la temperatura all'esterno è molto alta, la funzione di ricircolo del-
l'aria potenzia l'effetto del raffreddamento, in quanto si raffredda l'aria del-
l'abitacolo e non quella proveniente dall'esterno.
Se è attivata l'uscita dell'aria tramite il parabrezza e si preme il tasto del ri-
circolo, questo rimane attivo. Attivato il ricircolo, se si preme il tasto di di-
stribuzione dell'aria nel parabrezza, si disattiva il ricircolo. Per motivi di si-
curezza, si sconsiglia di collegare il ricircolo dell'aria.
ATTENZIONE
Quando la funzione di ricircolo è attiva, nell'abitacolo non entra aria
esterna. Se il climatizzatore è spento, i vetri possono appannarsi veloce-
mente. È consigliabile pertanto non lasciare attivato il ricircolo dell'aria
per periodi lunghi (pericolo di incidente!).

Avvertenze generali
Il sistema di depurazione dell'aria
Il filtro depuratore (ai carboni attivi) riduce notevolmente o trattiene del tut-
to le impurità dell'aria proveniente dall'esterno (polveri, polline, eccetera).
Per mantenere in piena efficienza l'impianto di climatizzazione è necessario
sostituire il filtro depuratore alle scadenze indicate nel Programma Service. 

173
Climatizzazione

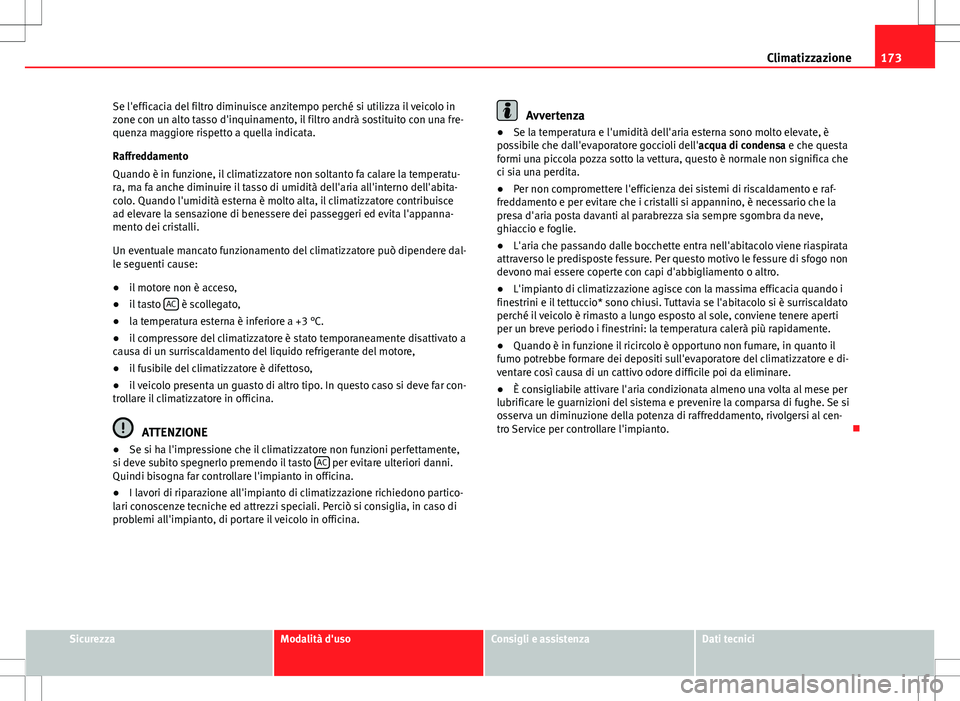

Se l'efficacia del filtro diminuisce anzitempo perché si utilizza il veicolo in
zone con un alto tasso d'inquinamento, il filtro andrà sostituito con una fre-
quenza maggiore rispetto a quella indicata.
Raffreddamento
Quando è in funzione, il climatizzatore non soltanto fa calare la temperatu-
ra, ma fa anche diminuire il tasso di umidità dell'aria all'interno dell'abita-
colo. Quando l'umidità esterna è molto alta, il climatizzatore contribuisce
ad elevare la sensazione di benessere dei passeggeri ed evita l'appanna-
mento dei cristalli.
Un eventuale mancato funzionamento del climatizzatore può dipendere dal-
le seguenti cause:
● il motore non è acceso,
● il tasto AC
è scollegato,
● la temperatura esterna è inferiore a +3 °C.
● il compressore del climatizzatore è stato temporaneamente disattivato a
causa di un surriscaldamento del liquido refrigerante del motore,
● il fusibile del climatizzatore è difettoso,
● il veicolo presenta un guasto di altro tipo. In questo caso si deve far con-
trollare il climatizzatore in officina.
ATTENZIONE
● Se si ha l'impressione che il climatizzatore non funzioni perfettamente,
si deve subito spegnerlo premendo il tasto AC
per evitare ulteriori danni.
Quindi bisogna far controllare l'impianto in officina.
● I lavori di riparazione all'impianto di climatizzazione richiedono partico-
lari conoscenze tecniche ed attrezzi speciali. Perciò si consiglia, in caso di
problemi all'impianto, di portare il veicolo in officina.
Avvertenza
● Se la temperatura e l'umidità dell'aria esterna sono molto elevate, è
possibile che dall'evaporatore goccioli dell'acqua di condensa e che questa
formi una piccola pozza sotto la vettura, questo è normale non significa che
ci sia una perdita.
● Per non compromettere l'efficienza dei sistemi di riscaldamento e raf-
freddamento e per evitare che i cristalli si appannino, è necessario che la
presa d'aria posta davanti al parabrezza sia sempre sgombra da neve,
ghiaccio e foglie.
● L'aria che passando dalle bocchette entra nell'abitacolo viene riaspirata
attraverso le predisposte fessure. Per questo motivo le fessure di sfogo non
devono mai essere coperte con capi d'abbigliamento o altro.
● L'impianto di climatizzazione agisce con la massima efficacia quando i
finestrini e il tettuccio* sono chiusi. Tuttavia se l'abitacolo si è surriscaldato
perché il veicolo è rimasto a lungo esposto al sole, conviene tenere aperti
per un breve periodo i finestrini: la temperatura calerà più rapidamente.
● Quando è in funzione il ricircolo è opportuno non fumare, in quanto il
fumo potrebbe formare dei depositi sull'evaporatore del climatizzatore e di-
ventare così causa di un cattivo odore difficile poi da eliminare.
● È consigliabile attivare l'aria condizionata almeno una volta al mese per
lubrificare le guarnizioni del sistema e prevenire la comparsa di fughe. Se si
osserva un diminuzione della potenza di raffreddamento, rivolgersi al cen-
tro Service per controllare l'impianto. 
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

174Guida

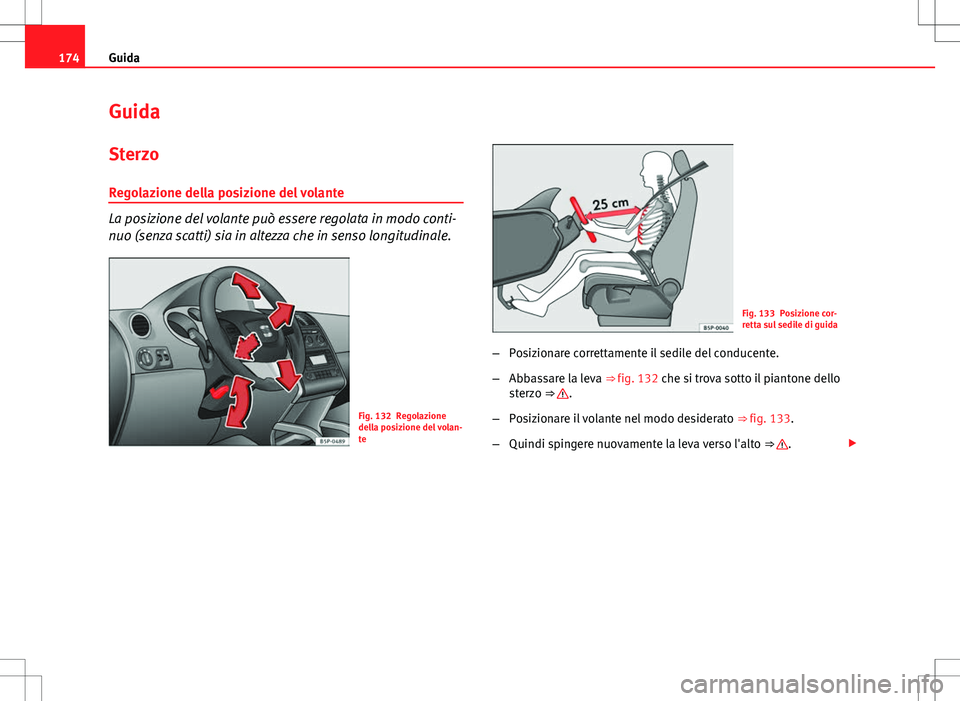

Guida
Sterzo
Regolazione della posizione del volante
La posizione del volante può essere regolata in modo conti-
nuo (senza scatti) sia in altezza che in senso longitudinale.
Fig. 132 Regolazione
della posizione del volan-
te
Fig. 133 Posizione cor-
retta sul sedile di guida
– Posizionare correttamente il sedile del conducente.
– Abbassare la leva ⇒ fig. 132 che si trova sotto il piantone dello
sterzo ⇒ 
.
– Posizionare il volante nel modo desiderato ⇒ fig. 133.
– Quindi spingere nuovamente la leva verso l'alto ⇒ 
.
