2013 Seat Altea Manuale del proprietario (in Italian)

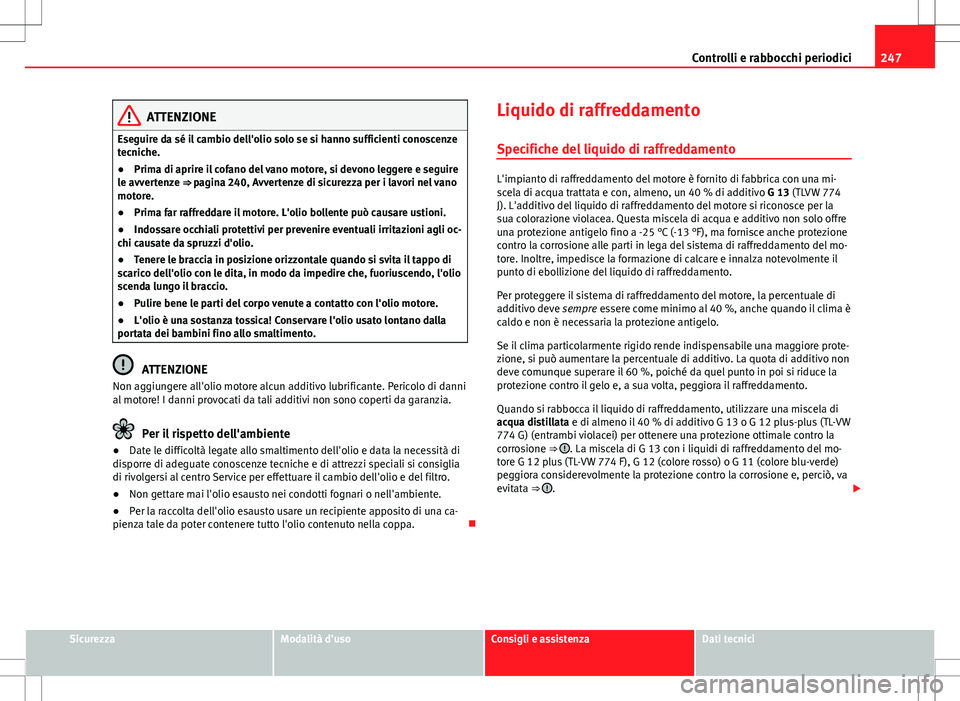

247
Controlli e rabbocchi periodici
ATTENZIONE
Eseguire da sé il cambio dell'olio solo se si hanno sufficienti conoscenze
tecniche.
● Prima di aprire il cofano del vano motore, si devono leggere e seguire
le avvertenze ⇒ pagina 240, Avvertenze di sicurezza per i lavori nel vano
motore.
● Prima far raffreddare il motore. L'olio bollente può causare ustioni.
● Indossare occhiali protettivi per prevenire eventuali irritazioni agli oc-
chi causate da spruzzi d'olio.
● Tenere le braccia in posizione orizzontale quando si svita il tappo di
scarico dell'olio con le dita, in modo da impedire che, fuoriuscendo, l'olio
scenda lungo il braccio.
● Pulire bene le parti del corpo venute a contatto con l'olio motore.
● L'olio è una sostanza tossica! Conservare l'olio usato lontano dalla
portata dei bambini fino allo smaltimento.
ATTENZIONE
Non aggiungere all'olio motore alcun additivo lubrificante. Pericolo di danni
al motore! I danni provocati da tali additivi non sono coperti da garanzia.
Per il rispetto dell'ambiente
● Date le difficoltà legate allo smaltimento dell'olio e data la necessità di
disporre di adeguate conoscenze tecniche e di attrezzi speciali si consiglia
di rivolgersi al centro Service per effettuare il cambio dell'olio e del filtro.
● Non gettare mai l'olio esausto nei condotti fognari o nell'ambiente.
● Per la raccolta dell'olio esausto usare un recipiente apposito di una ca-
pienza tale da poter contenere tutto l'olio contenuto nella coppa. Liquido di raffreddamento
Specifiche del liquido di raffreddamento
L'impianto di raffreddamento del motore è fornito di fabbrica con una mi-
scela di acqua trattata e con, almeno, un 40 % di additivo G 13 (TLVW 774
J). L'additivo del liquido di raffreddamento del motore si riconosce per la
sua colorazione violacea. Questa miscela di acqua e additivo non solo offre
una protezione antigelo fino a -25 °C (-13 °F), ma fornisce anche protezione
contro la corrosione alle parti in lega del sistema di raffreddamento del mo-
tore. Inoltre, impedisce la formazione di calcare e innalza notevolmente il
punto di ebollizione del liquido di raffreddamento.
Per proteggere il sistema di raffreddamento del motore, la percentuale di
additivo deve sempre essere come minimo al 40 %, anche quando il clima è
caldo e non è necessaria la protezione antigelo.
Se il clima particolarmente rigido rende indispensabile una maggiore prote-
zione, si può aumentare la percentuale di additivo. La quota di additivo non
deve comunque superare il 60 %, poiché da quel punto in poi si riduce la
protezione contro il gelo e, a sua volta, peggiora il raffreddamento.
Quando si rabbocca il liquido di raffreddamento, utilizzare una miscela di
acqua distillata e di almeno il 40 % di additivo G 13 o G 12 plus-plus (TL-VW
774 G) (entrambi violacei) per ottenere una protezione ottimale contro la
corrosione ⇒ 
. La miscela di G 13 con i liquidi di raffreddamento del mo-
tore G 12 plus (TL-VW 774 F), G 12 (colore rosso) o G 11 (colore blu-verde)
peggiora considerevolmente la protezione contro la corrosione e, perciò, va
evitata ⇒ 
. 
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

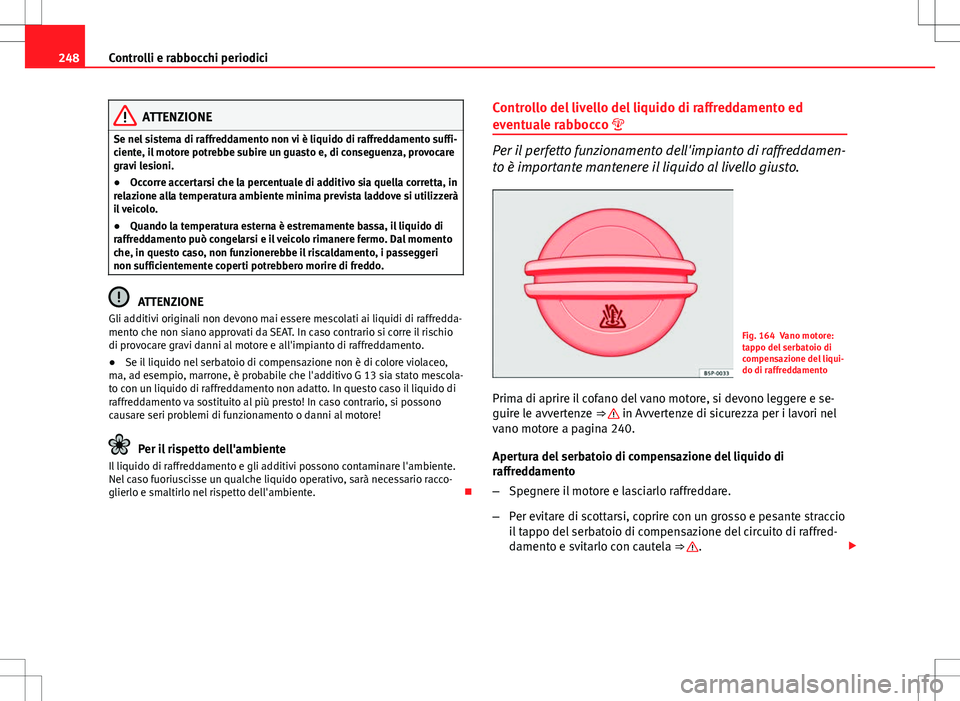

248Controlli e rabbocchi periodici
ATTENZIONE
Se nel sistema di raffreddamento non vi è liquido di raffreddamento suffi-
ciente, il motore potrebbe subire un guasto e, di conseguenza, provocare
gravi lesioni.
● Occorre accertarsi che la percentuale di additivo sia quella corretta, in
relazione alla temperatura ambiente minima prevista laddove si utilizzerà
il veicolo.
● Quando la temperatura esterna è estremamente bassa, il liquido di
raffreddamento può congelarsi e il veicolo rimanere fermo. Dal momento
che, in questo caso, non funzionerebbe il riscaldamento, i passeggeri
non sufficientemente coperti potrebbero morire di freddo.
ATTENZIONE
Gli additivi originali non devono mai essere mescolati ai liquidi di raffredda-
mento che non siano approvati da SEAT. In caso contrario si corre il rischio
di provocare gravi danni al motore e all'impianto di raffreddamento.
● Se il liquido nel serbatoio di compensazione non è di colore violaceo,
ma, ad esempio, marrone, è probabile che l'additivo G 13 sia stato mescola-
to con un liquido di raffreddamento non adatto. In questo caso il liquido di
raffreddamento va sostituito al più presto! In caso contrario, si possono
causare seri problemi di funzionamento o danni al motore!
Per il rispetto dell'ambiente
Il liquido di raffreddamento e gli additivi possono contaminare l'ambiente.
Nel caso fuoriuscisse un qualche liquido operativo, sarà necessario racco-
glierlo e smaltirlo nel rispetto dell'ambiente. Controllo del livello del liquido di raffreddamento ed
eventuale rabbocco 
Per il perfetto funzionamento dell'impianto di raffreddamen-
to è importante mantenere il liquido al livello giusto.
Fig. 164 Vano motore:
tappo del serbatoio di
compensazione del liqui-
do di raffreddamento
Prima di aprire il cofano del vano motore, si devono leggere e se-
guire le avvertenze ⇒ 
in Avvertenze di sicurezza per i lavori nel
vano motore a pagina 240.
Apertura del serbatoio di compensazione del liquido di
raffreddamento
– Spegnere il motore e lasciarlo raffreddare.
– Per evitare di scottarsi, coprire con un grosso e pesante straccio
il tappo del serbatoio di compensazione del circuito di raffred-
damento e svitarlo con cautela ⇒ 
. 

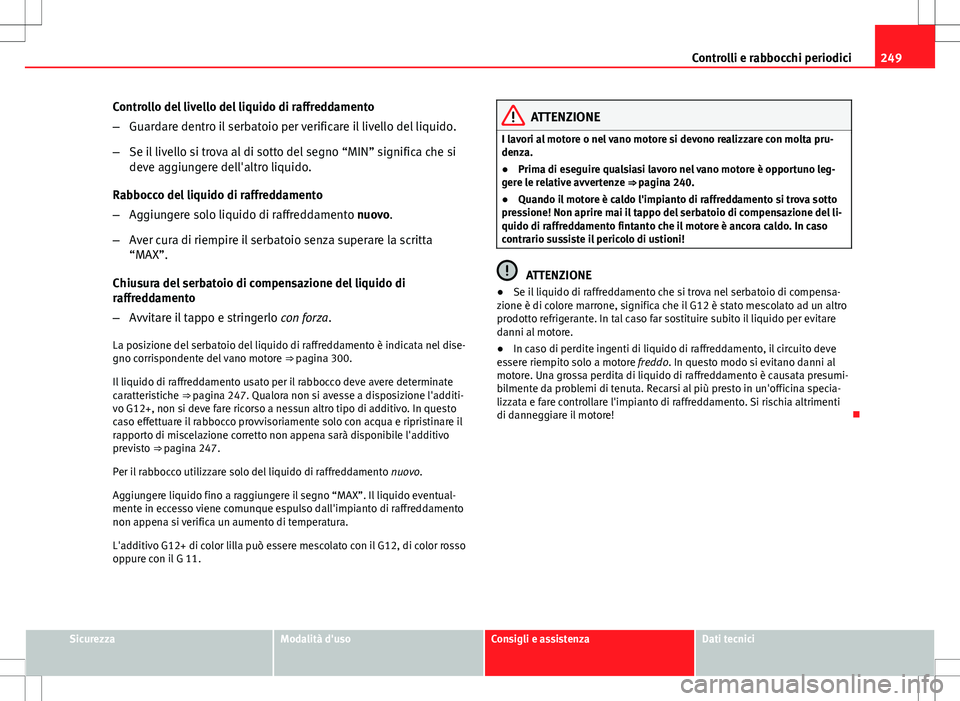

249
Controlli e rabbocchi periodici
Controllo del livello del liquido di raffreddamento
– Guardare dentro il serbatoio per verificare il livello del liquido.
– Se il livello si trova al di sotto del segno “MIN” significa che si
deve aggiungere dell'altro liquido.
Rabbocco del liquido di raffreddamento
– Aggiungere solo liquido di raffreddamento nuovo.
– Aver cura di riempire il serbatoio senza superare la scritta
“MAX”.
Chiusura del serbatoio di compensazione del liquido di
raffreddamento
– Avvitare il tappo e stringerlo con forza.
La posizione del serbatoio del liquido di raffreddamento è indicata nel dise-
gno corrispondente del vano motore ⇒ pagina 300.
Il liquido di raffreddamento usato per il rabbocco deve avere determinate
caratteristiche ⇒  pagina 247. Qualora non si avesse a disposizione l'additi-
vo G12+, non si deve fare ricorso a nessun altro tipo di additivo. In questo
caso effettuare il rabbocco provvisoriamente solo con acqua e ripristinare il
rapporto di miscelazione corretto non appena sarà disponibile l'additivo
previsto ⇒  pagina 247.
Per il rabbocco utilizzare solo del liquido di raffreddamento nuovo.
Aggiungere liquido fino a raggiungere il segno “MAX”. Il liquido eventual-
mente in eccesso viene comunque espulso dall'impianto di raffreddamento
non appena si verifica un aumento di temperatura.
L'additivo G12+ di color lilla può essere mescolato con il G12, di color rosso
oppure con il G 11.
ATTENZIONE
I lavori al motore o nel vano motore si devono realizzare con molta pru-
denza.
● Prima di eseguire qualsiasi lavoro nel vano motore è opportuno leg-
gere le relative avvertenze ⇒ pagina 240.
● Quando il motore è caldo l'impianto di raffreddamento si trova sotto
pressione! Non aprire mai il tappo del serbatoio di compensazione del li-
quido di raffreddamento fintanto che il motore è ancora caldo. In caso
contrario sussiste il pericolo di ustioni!
ATTENZIONE
● Se il liquido di raffreddamento che si trova nel serbatoio di compensa-
zione è di colore marrone, significa che il G12 è stato mescolato ad un altro
prodotto refrigerante. In tal caso far sostituire subito il liquido per evitare
danni al motore.
● In caso di perdite ingenti di liquido di raffreddamento, il circuito deve
essere riempito solo a motore freddo. In questo modo si evitano danni al
motore. Una grossa perdita di liquido di raffreddamento è causata presumi-
bilmente da problemi di tenuta. Recarsi al più presto in un'officina specia-
lizzata e fare controllare l'impianto di raffreddamento. Si rischia altrimenti
di danneggiare il motore! 
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

250Controlli e rabbocchi periodici

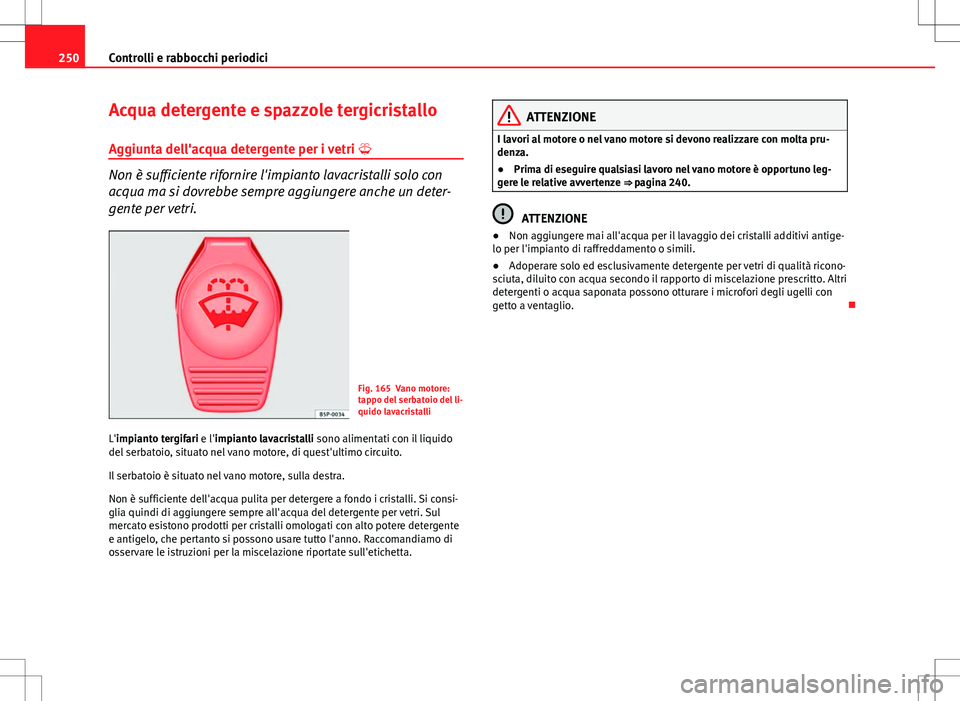

Acqua detergente e spazzole tergicristallo
Aggiunta dell'acqua detergente per i vetri 
Non è sufficiente rifornire l'impianto lavacristalli solo con
acqua ma si dovrebbe sempre aggiungere anche un deter-
gente per vetri.
Fig. 165 Vano motore:
tappo del serbatoio del li-
quido lavacristalli
L'impianto tergifari e l'impianto lavacristalli sono alimentati con il liquido
del serbatoio, situato nel vano motore, di quest'ultimo circuito.
Il serbatoio è situato nel vano motore, sulla destra.
Non è sufficiente dell'acqua pulita per detergere a fondo i cristalli. Si consi-
glia quindi di aggiungere sempre all'acqua del detergente per vetri. Sul
mercato esistono prodotti per cristalli omologati con alto potere detergente
e antigelo, che pertanto si possono usare tutto l'anno. Raccomandiamo di
osservare le istruzioni per la miscelazione riportate sull'etichetta.
ATTENZIONE
I lavori al motore o nel vano motore si devono realizzare con molta pru-
denza.
● Prima di eseguire qualsiasi lavoro nel vano motore è opportuno leg-
gere le relative avvertenze ⇒ pagina 240.
ATTENZIONE
● Non aggiungere mai all'acqua per il lavaggio dei cristalli additivi antige-
lo per l'impianto di raffreddamento o simili.
● Adoperare solo ed esclusivamente detergente per vetri di qualità ricono-
sciuta, diluito con acqua secondo il rapporto di miscelazione prescritto. Altri
detergenti o acqua saponata possono otturare i microfori degli ugelli con
getto a ventaglio. 

251
Controlli e rabbocchi periodici

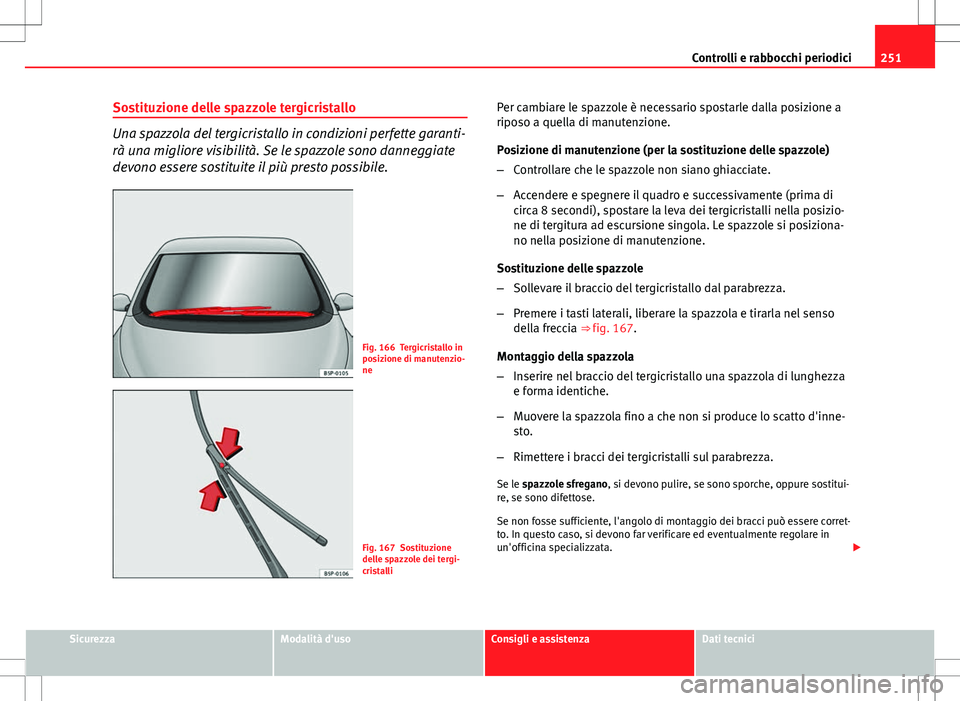

Sostituzione delle spazzole tergicristallo
Una spazzola del tergicristallo in condizioni perfette garanti-
rà una migliore visibilità. Se le spazzole sono danneggiate
devono essere sostituite il più presto possibile.
Fig. 166 Tergicristallo in
posizione di manutenzio-
ne
Fig. 167 Sostituzione
delle spazzole dei tergi-
cristalli Per cambiare le spazzole è necessario spostarle dalla posizione a
riposo a quella di manutenzione.
Posizione di manutenzione (per la sostituzione delle spazzole)
–
Controllare che le spazzole non siano ghiacciate.
– Accendere e spegnere il quadro e successivamente (prima di
circa 8 secondi), spostare la leva dei tergicristalli nella posizio-
ne di tergitura ad escursione singola. Le spazzole si posiziona-
no nella posizione di manutenzione.
Sostituzione delle spazzole
– Sollevare il braccio del tergicristallo dal parabrezza.
– Premere i tasti laterali, liberare la spazzola e tirarla nel senso
della freccia ⇒ fig. 167.
Montaggio della spazzola
– Inserire nel braccio del tergicristallo una spazzola di lunghezza
e forma identiche.
– Muovere la spazzola fino a che non si produce lo scatto d'inne-
sto.
– Rimettere i bracci dei tergicristalli sul parabrezza.
Se le spazzole sfregano, si devono pulire, se sono sporche, oppure sostitui-
re, se sono difettose.
Se non fosse sufficiente, l'angolo di montaggio dei bracci può essere corret-
to. In questo caso, si devono far verificare ed eventualmente regolare in
un'officina specializzata. 
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

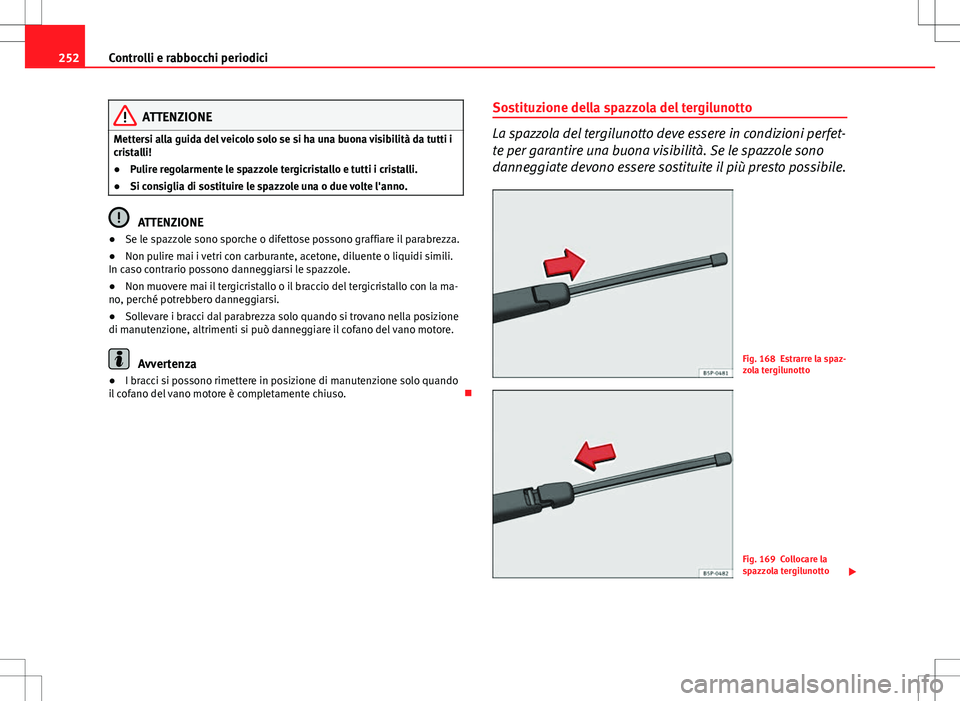

252Controlli e rabbocchi periodici
ATTENZIONE
Mettersi alla guida del veicolo solo se si ha una buona visibilità da tutti i
cristalli!
● Pulire regolarmente le spazzole tergicristallo e tutti i cristalli.
● Si consiglia di sostituire le spazzole una o due volte l'anno.
ATTENZIONE
● Se le spazzole sono sporche o difettose possono graffiare il parabrezza.
● Non pulire mai i vetri con carburante, acetone, diluente o liquidi simili.
In caso contrario possono danneggiarsi le spazzole.
● Non muovere mai il tergicristallo o il braccio del tergicristallo con la ma-
no, perché potrebbero danneggiarsi.
● Sollevare i bracci dal parabrezza solo quando si trovano nella posizione
di manutenzione, altrimenti si può danneggiare il cofano del vano motore.
Avvertenza
● I bracci si possono rimettere in posizione di manutenzione solo quando
il cofano del vano motore è completamente chiuso. Sostituzione della spazzola del tergilunotto
La spazzola del tergilunotto deve essere in condizioni perfet-
te per garantire una buona visibilità. Se le spazzole sono
danneggiate devono essere sostituite il più presto possibile.
Fig. 168 Estrarre la spaz-
zola tergilunotto
Fig. 169 Collocare la
spazzola tergilunotto


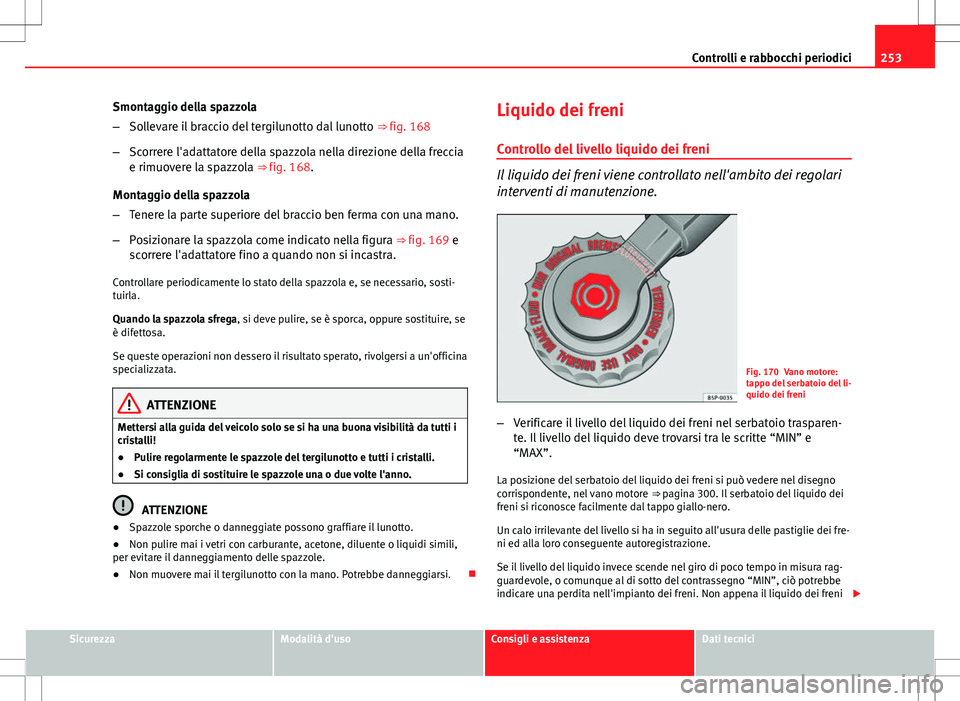

253
Controlli e rabbocchi periodici
Smontaggio della spazzola
– Sollevare il braccio del tergilunotto dal lunotto ⇒ fig. 168
– Scorrere l'adattatore della spazzola nella direzione della freccia
e rimuovere la spazzola ⇒ fig. 168.
Montaggio della spazzola
– Tenere la parte superiore del braccio ben ferma con una mano.
– Posizionare la spazzola come indicato nella figura ⇒ fig. 169 e
scorrere l'adattatore fino a quando non si incastra.
Controllare periodicamente lo stato della spazzola e, se necessario, sosti-
tuirla.
Quando la spazzola sfrega, si deve pulire, se è sporca, oppure sostituire, se
è difettosa.
Se queste operazioni non dessero il risultato sperato, rivolgersi a un'officina
specializzata.
ATTENZIONE
Mettersi alla guida del veicolo solo se si ha una buona visibilità da tutti i
cristalli!
● Pulire regolarmente le spazzole del tergilunotto e tutti i cristalli.
● Si consiglia di sostituire le spazzole una o due volte l'anno.
ATTENZIONE
● Spazzole sporche o danneggiate possono graffiare il lunotto.
● Non pulire mai i vetri con carburante, acetone, diluente o liquidi simili,
per evitare il danneggiamento delle spazzole.
● Non muovere mai il tergilunotto con la mano. Potrebbe danneggiarsi. Liquido dei freni
Controllo del livello liquido dei freni
Il liquido dei freni viene controllato nell'ambito dei regolari
interventi di manutenzione.
Fig. 170 Vano motore:
tappo del serbatoio del li-
quido dei freni
– Verificare il livello del liquido dei freni nel serbatoio trasparen-
te. Il livello del liquido deve trovarsi tra le scritte “MIN” e
“MAX”.
La posizione del serbatoio del liquido dei freni si può vedere nel disegno
corrispondente, nel vano motore ⇒ pagina 300. Il serbatoio del liquido dei
freni si riconosce facilmente dal tappo giallo-nero.
Un calo irrilevante del livello si ha in seguito all'usura delle pastiglie dei fre-
ni ed alla loro conseguente autoregistrazione.
Se il livello del liquido invece scende nel giro di poco tempo in misura rag-
guardevole, o comunque al di sotto del contrassegno “MIN”, ciò potrebbe
indicare una perdita nell'impianto dei freni. Non appena il liquido dei freni 
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

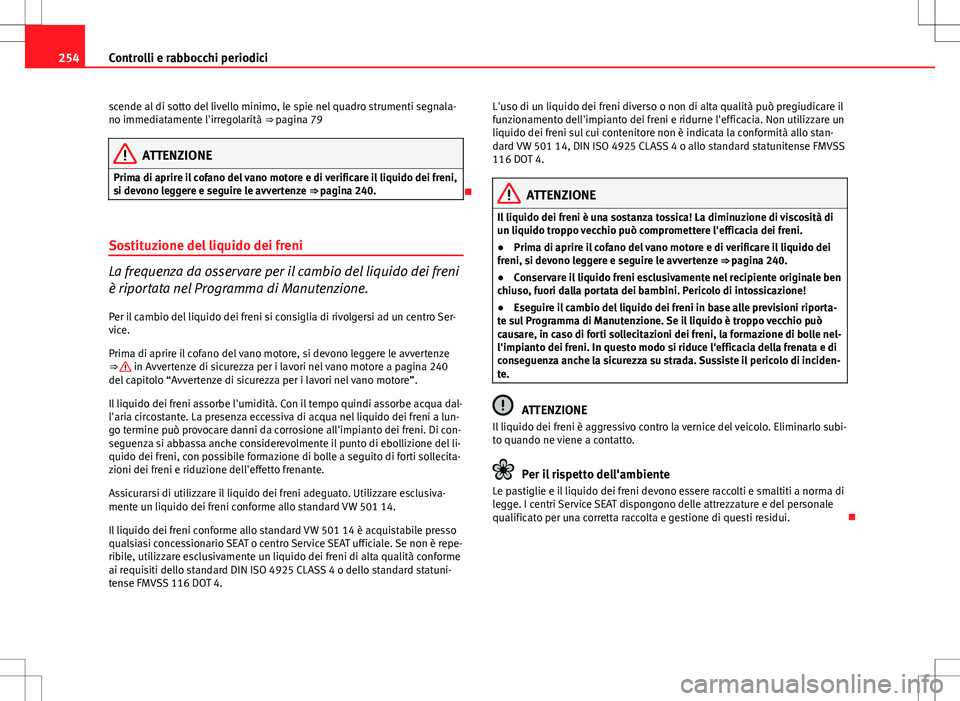

254Controlli e rabbocchi periodici
scende al di sotto del livello minimo, le spie nel quadro strumenti segnala-
no immediatamente l'irregolarità ⇒  pagina 79
ATTENZIONE
Prima di aprire il cofano del vano motore e di verificare il liquido dei freni,
si devono leggere e seguire le avvertenze ⇒ pagina 240.

Sostituzione del liquido dei freni
La frequenza da osservare per il cambio del liquido dei freni
è riportata nel Programma di Manutenzione.
Per il cambio del liquido dei freni si consiglia di rivolgersi ad un centro Ser-
vice.
Prima di aprire il cofano del vano motore, si devono leggere le avvertenze
⇒ 
in Avvertenze di sicurezza per i lavori nel vano motore a pagina 240
del capitolo “Avvertenze di sicurezza per i lavori nel vano motore”.
Il liquido dei freni assorbe l'umidità. Con il tempo quindi assorbe acqua dal-
l'aria circostante. La presenza eccessiva di acqua nel liquido dei freni a lun-
go termine può provocare danni da corrosione all'impianto dei freni. Di con-
seguenza si abbassa anche considerevolmente il punto di ebollizione del li-
quido dei freni, con possibile formazione di bolle a seguito di forti sollecita-
zioni dei freni e riduzione dell'effetto frenante.
Assicurarsi di utilizzare il liquido dei freni adeguato. Utilizzare esclusiva-
mente un liquido dei freni conforme allo standard VW 501 14.
Il liquido dei freni conforme allo standard VW 501 14 è acquistabile presso
qualsiasi concessionario SEAT o centro Service SEAT ufficiale. Se non è repe-
ribile, utilizzare esclusivamente un liquido dei freni di alta qualità conforme
ai requisiti dello standard DIN ISO 4925 CLASS 4 o dello standard statuni-
tense FMVSS 116 DOT 4. L'uso di un liquido dei freni diverso o non di alta qualità può pregiudicare il
funzionamento dell'impianto dei freni e ridurne l'efficacia. Non utilizzare un
liquido dei freni sul cui contenitore non è indicata la conformità allo stan-
dard VW 501 14, DIN ISO 4925 CLASS 4 o allo standard statunitense FMVSS
116 DOT 4.
ATTENZIONE
Il liquido dei freni è una sostanza tossica! La diminuzione di viscosità di
un liquido troppo vecchio può compromettere l'efficacia dei freni.
● Prima di aprire il cofano del vano motore e di verificare il liquido dei
freni, si devono leggere e seguire le avvertenze ⇒ pagina 240.
● Conservare il liquido freni esclusivamente nel recipiente originale ben
chiuso, fuori dalla portata dei bambini. Pericolo di intossicazione!
● Eseguire il cambio del liquido dei freni in base alle previsioni riporta-
te sul Programma di Manutenzione. Se il liquido è troppo vecchio può
causare, in caso di forti sollecitazioni dei freni, la formazione di bolle nel-
l'impianto dei freni. In questo modo si riduce l'efficacia della frenata e di
conseguenza anche la sicurezza su strada. Sussiste il pericolo di inciden-
te.
ATTENZIONE
Il liquido dei freni è aggressivo contro la vernice del veicolo. Eliminarlo subi-
to quando ne viene a contatto.
Per il rispetto dell'ambiente
Le pastiglie e il liquido dei freni devono essere raccolti e smaltiti a norma di
legge. I centri Service SEAT dispongono delle attrezzature e del personale
qualificato per una corretta raccolta e gestione di questi residui. 
