2013 Peugeot Boxer ESP

3
OBSA
H

Obsah
5. BEZPEČNOST114-1326. DOPLŇKY 133-136
7. OVĚŘOVÁNÍ 137-144
8. RYCHLÁ POMOC145-162
9. TECHNICKÉCHARAKTERISTIKY 163-173Y
Parkovací brzda 114Výstražná světla 114Zvukové výstražné zařízení 115ABS 115AFU 115ASR a ESP 116Omezovač rychlostis pevně nastavenou mezí118Bezpečnostní pásy 119Airbagy 122Neutralizace airbagu spolujezdce 123Dětské sedačky 125Sedačky ISOFIX 129
Tažení přívěsu 133Střešní nosič 135Další doplňky 135
Otevírání kapotymotoru 137Motorový prostor 138Hladina náplní 139Kontroly 141Palivo 144
Autobaterie 145Výměna kola 148Sada pro nouzovouopravu pneumatiky15y1Výměna žárovky 153Výměna pojistky 157Výměna stírací lišty 161Odtažení vozidla 162
Životní prostředí 163Rozměry 164Motory 171Hmotnost vozidlaa přívěsu 172Identifi kační prvky 173
10. UMÍSTĚNÍ174-180
Exteriér 174Místo řidiče 175Interiér 177Charakteristiky -Údržba 178

Dětské sedačky vzadu.

4321
SEZNÁMENÍ S VOZIDLE
M
17


Seznámení s vozidlem

Regulátor rychlosti „tempomat“
Regulátor je indikován na přístrojové desce
pomocí kontrolky, umístěné v otáčkoměru.

51

Asistent pro rozjezd do svahu
Tato funkce, spojená se systémem ESP,
usnadňuje rozjezd vozidla do svahu
a aktivuje se za následujících podmínek:


- vozidlo musí stát a mít spuštěný motor,

- sklon vozovky musí být větší než 5%.

42

Pneumatické odpružení
Tento systém umožňuje měnit výšku prahu
vzadu pro usnadnění nakládání a vykládání
převáženého nákladu.
Stiskněte ovladač a poté jej uvolněte pro
zastavení pohybu. Každé stisknutí zvýší
výškovou polohu o jeden stupeň: +1 až +3.
Stiskněte ovladač a poté jej uvolněte pro
zastavení pohybu. Každé stisknutí sníží
výškovou polohu o jeden stupeň: -1 až -3.
Jízda s příliš vysokou nebo nízkou výškovou
polohou karoserie představuje nebezpečí
poškození dílů podvozku.

86

Funkce je neutralizovaná. Funkce je zvolená.

BEZPEČN

34


Místo řidiče


Kontrolka
je
signalizuje
Řešení - akce


ASR/ESP bliká. činnost systému. Systém optimalizuje přenos hnací síly a umožňuje
zlepšit směrovou stabilitu vozidla.

rozsvícená,
doprovázená
zvukovým signálem
a hlášením na
displeji.
poruchu funkce systému nebo
závadu systému pomoci při
rozjezdu ve svahu. Obraťte se na servisní síť PEUGEOT.
Rubrika 5, část „Bezpečnost při jízdě“.
rozsvícená. poruchu funkce Inteligentního
protiprokluzového systému.

Snižování
obsahu škodlivin rozsvícená. regenerace filtru pevných
částic. Doporučejeme ponechat motor v chodu až do ukončení
regenerace. Rubrika 7, část „Kontroly“ .


Emisního
systému rozsvícená. závadu systému. Nechte urychleně zkontrolovat v servisní síti PEUGEOT.



Neutralizace
čelního airbagu
spolujezdce rozsvícená.
záměrnou neutralizaci tohoto airbagu
při přítomnosti dětské sedačky,
namontované zády ke směru jízdy.
Nakonfigurujte v nabídce MODE palubního počítače.
Rubrika 4, část „Nabídka Mode“.


Elektronického
imobilizéru rozsvícená. že klíč zasunutý do spínací
skřínky nebyl rozpoznán.
Není možno nastartovat motor. Použijte druhý klíč a nechte zkontrolovat vadný klíč
v servisní síti PEUGEOT. Rubrika 2, část „Otevírání“.


Brzdových
destiček vpředu rozsvícená. opotřebení brzdových destiček. Nechte vyměnit destičky v servisní síti PEUGEOT.

38


Místo řidiče


PALIVOMĚR

Hladina paliva je testována při každém
otočení klíče ve spínací skřínce do polohy
„MAR - zapnuté zapalování/jízda“.
Palivoměr signalizuje:


- F (Full - plná):
nádrž o objemu přibližně
90 litrů je plná.

- E (Empty - prázdná):
v nádrži je
minimální zásoba, kontrolka nepřetržitě
svítí.
Zásoba paliva v okamžiku začátku výstrahy
je přibližně 11 litrů.
Na přání jsou nabízeny nádrže s různým
objemem (60 a 125 litrů).
TEPLOTA CHLADICÍ KAPALINY


Ručička v poloze mezi C (Cold - nízká
teplota) a H (Hot - vysoká teplota) :
normální činnost.
Při ztížených provozních podmínkách nebo
za velmi teplého počasí se může ručička
přiblížit k červeným dílkům stupnice.
- před ověřením hladiny vyčkejte na
ochladnutí motoru a v případě potřeby
poté kapalinu doplňte za dodržení
následujících doporučení:
Chladicí okruh je pod tlakem. Pro zabránění
nebezpečí popálení povolte nejprve uzávěr
o dvě otáčky a nechte klesnout tlak.
Po klesnutí tlaku zkontrolujte hladinu
a sejměte uzávěr pro doplnění kapaliny.
Jestliže zůstane ručička v červené zóně,
obraťte se na servisní síť PEUGEOT.
Viz rubrika 7 v části „Hladina náplní“.
Bližší informace naleznete v rubrice 7,
v č
ásti „Palivo“.
Co učinit, jestliže ručička přejde do
červené zóny nebo se rozsvítí kontrolka :


- okamžitě zastavte a vypněte zapalování.
Ventilátor chlazení se může ještě po
určitou dobu točit (přibližně 10 minut).

SNIŽOVÁNÍ OBSAHU ŠKODLIVIN

EODB (European On Board Diagnosis) je
evropský systém palubní diagnostiky, který
kromě
jiného splňuje požadavky norem
stanovujících limity emisí:
-
CO (oxidu uhelnatého),
-HC (nespálených uhlovodíků),

- NOx (oxidů dusíku) nebo částic,
detektovaných kyslíkovými sondami,
umístěnými na vstupu a na výstupu
z katalyzátorů.
Řidič
je upozorněn na případnou
poruchu zařízení na snižování
obsahu škodlivin ve v
ýfukových
pl
ynech rozsvícením této
specifické kontrolky na přístrojové desce.
Hrozí nebezpečí poškození katal
yzátoru.
N
echte ověřit v servisní síti PEUGEOT.

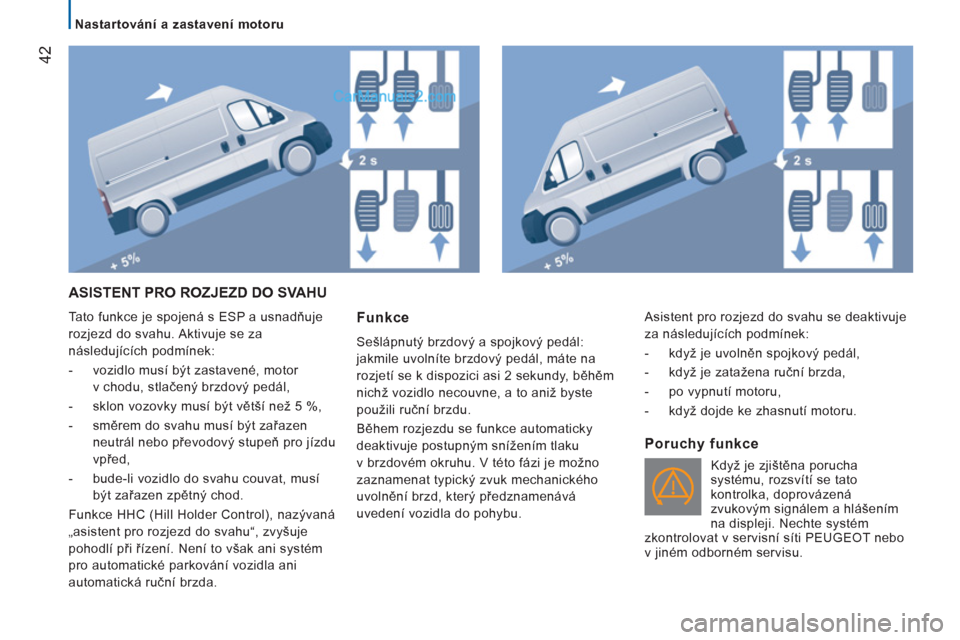

42


Nastartování a zastavení motoru

ASISTENT PRO ROZJEZD DO SVAHU

Tato funkce je spojená s ESP a usnadňuje
rozjezd do svahu. Aktivuje se za
následujících podmínek:


- vozidlo musí být zastavené, motor
v chodu, stlačený brzdový pedál,

- sklon vozovky musí být větší než 5 %,

- směrem do svahu musí být zařazen
neutrál nebo převodový stupeň pro jízdu
vpřed,

- bude-li vozidlo do svahu couvat, musí
být zařazen zpětný chod.
Funkce HHC (Hill Holder Control), nazývaná
„asistent pro rozjezd do svahu“, zvyšuje
pohodlí při řízení. Není to však ani systém
pro automatické parkování vozidla ani
automatická ruční brzda. Funkce

Sešlápnutý brzdový a spojkový pedál:
jakmile uvolníte brzdový pedál, máte na
rozjetí se k dispozici asi 2 sekundy, běhěm
nichž vozidlo necouvne, a to aniž byste
použili ruční brzdu.
Během rozjezdu se funkce automaticky
deaktivuje postupným snížením tlaku
v brzdovém okruhu. V této fázi je možno
zaznamenat typický zvuk mechanického
uvolnění brzd, který předznamenává
uvedení vozidla do pohybu.


Poruchy funkce

Když je zjištěna porucha
systému, rozsvítí se tato
kontrolka, doprovázená
zvukovým signálem a hlášením
na displeji. Nechte systém
zkontrolovat v servisní síti PEUGEOT nebo
v jiném odborném servisu. Asistent pro rozjezd do svahu se deaktivuje
za následujících podmínek:


- když je uvolněn spojkový pedál,

- když je zatažena ruční brzda,

- po vypnutí motoru,

- když dojde ke zhasnutí motoru.

45
2
PŘIPRAVENI K JÍZDĚ



Nastartování a zastavení motoru
Dezaktivace

V jakémkoliv okamžiku lze systém
dezaktivovat stisknutím tlačítka „S - OFF“
.
Vypnutí je signalizováno rosvícením
kontrolky ovladače a zobrazením hlášení na
displeji přístrojové desky.


Pokud bylo vypnutí provedeno v režimu
STOP, motor se okamžitě opětně
spustí.

Pokud si přejete umožnit nepřetržitý
chod klimatizace, je třeba dezaktivovat
systém Stop & Start.
Kontrolka ovladače zůstává rozsvícená.



Opětná aktivace

Opět stiskněte tlačítko „

S - OFF“
.
Systém je opět aktivní; zhasnutí kontrolky
ovladače a zobrazení hlášení na displeji
přístrojové desky potvrdí opětnou aktivaci.


Poruchy funkce

V případě poruchy se systém Stop &
Start dezaktivuje, servisní kontrolka
bliká a na displeji přístrojové desky
se zobrazí hlášení.
Nechte systém zkontrolovat v servisu sítě
PEUGEOT nebo v jiném odborném servisu.
V případě poruchy režimu STOP je možné
motor opět nastartovat úplným stlačením
spojkového pedálu nebo přesunutím řadicí
páky do neutrální polohy.
Údržba


Pro zabránění zranění souvisejícímu
s automatickým spuštěním režimu
START je třeba před jakýmkoliv zásahem
pod kapotou vozidla vypnout zapalování.

Tento systém používá autobaterii specifické
technologie a charakteristik (díly jsou
k dispozici v síti PEUGEOT nebo v jiném
odborném servisu).
Montáž autobaterie, která nebyla
homologována společností PEUGEOT,
může způsobit riziko nesprávného fungování
systému.
Více informací naleznete v rubrice 8, v části
„Autobaterie“.

Systém Stop & Start využívá pokročilé
technologie. Jakýkoliv zásah na
systému vyžaduje speciální kvalifikaci,
kterou disponují pouze pracovníci sítě
společnosti PEUGEOT.

52

Zvolení funkce - ON

Volba ON
funkci zapne.
Je-li Vaše vozidlo vybaveno
tímto displejem, je povel
potvrzen také hlášením.


Naprogramování rychlosti

Působením na pedál akcelerace dosáhněte
s vozidlem požadovanou rychlost, musí být
zařazený 4. nebo 5. převodový stupeň.
Přesuňte ovladač směrem nahoru (+) na
přibližně jednu sekundu pro uložení rychlosti
do paměti.
Uvolněte pedál akcelerace, vozidlo bude
udržovat naprogramovanou rychlost.

Vypnutí/dezaktivace funkce

Stlačte brzdový či spojkový pedál nebo
otočte kolečko do polohy OFF
, kontrolka
zhasne.
Když působí jeden ze systémů ESP nebo
ASR, je funkce regulace rychlosti dočasně
neutralizována.


- zvýšit rychlost v krocích krátkými stisky
nebo plynulým způsobem přidržením
ovladače v horní poloze (znaménko +),
Dočasné překročenínaprogramované rychlosti

V průběhu regulace je kdykoli možno
stlačením pedálu akcelerace překročit
naprogramovanou rychlost (například při
předjíždění).

- snížit rychlost plynulým způsobem
přidržením ovladače v dolní poloze
(znaménko -).



Obnovení - RES

Pro obnovení regulace na
naprogramovanou rychlost
(například po stlačení brzdového
či spojkového pedálu) se postupně přibližte
k této rychlosti a stiskněte RES
.
Rozsvítí se kontrolka, funkce regulátoru je
obnovena.
Změna naprogramované rychlosti
v průběhu regulace

Můžete:

Ovladače u volantu

55
3
ERGONOMIE
a POHODL
Í
Větrání
SPRÁVNÉ POUŽÍVÁNÍ KLIMATIZACE

Aby byla klimatizace účinná, musí být
používána při zavřených oknech. Nicméně,
jestliže je po delším stání vozidla na slunci
teplota v interiéru příliš vysoká, neváhejte
vyvětrat krátce kabinu otevřením oken. Aby bylo rozdělování vzduchu rovnoměrné,
dbejte na průchodnost mřížky vstupu
vnějšího vzduchu, umístěné na spodním
kraji čelního skla, bočních a středních
větracích výstupů, výstupů vzduchu na
podlaze a odsávání vzduchu v zadní části
vozidla.
Klimatizace je užitečná ve všech ročních
obdobích, protože odstraňuje vlhkost ze
vzduchu. Aby se systém uchoval v bezvadném
stavu, zapínejte ho nejméně jedenkrát
či dvakrát měsíčně, na alespoň 5 až 10 min.
Nechte pravidelně provádět výměnu filtrů
(vzduchový filtr a filtr kabiny). Vyžadují-li to
podmínky životního prostředí, vyměňujte je
dvakrát častěji.
Při chlazení vzduchu dochází ke kondenzaci
par a nashromážděná voda vytéká pod
vozidlo, proto se pod ním po zastavení může
objevit loužička.
Jestliže zařízení nechladí, nepoužívejte ho
a obraťte se na servisní síť PEUGEOT.

V otevřené poloze
Pro optimální rozdělení vháněného proudu
teplého a studeného vzduchu je vozidlo
vybaveno: 4 prostředními naklápěcími
difuzory, z nichž 2 mohou být nasměrovány
do stran (vpravo nebo vlevo) směrem
k horní části těla cestujících, a 4 bočními
naklápěcími difuzory, směřujícími vzduch
k cestujícím. Vybavení je doplněno difuzory
směřujícími vzduch k podlaze vozidla.

VĚTRACÍ VÝSTUPY
