2013 Peugeot Boxer hmotnost

3
OBSA
H

Obsah
5. BEZPEČNOST114-1326. DOPLŇKY 133-136
7. OVĚŘOVÁNÍ 137-144
8. RYCHLÁ POMOC145-162
9. TECHNICKÉCHARAKTERISTIKY 163-173Y
Parkovací brzda 114Výstražná světla 114Zvukové výstražné zařízení 115ABS 115AFU 115ASR a ESP 116Omezovač rychlostis pevně nastavenou mezí118Bezpečnostní pásy 119Airbagy 122Neutralizace airbagu spolujezdce 123Dětské sedačky 125Sedačky ISOFIX 129
Tažení přívěsu 133Střešní nosič 135Další doplňky 135
Otevírání kapotymotoru 137Motorový prostor 138Hladina náplní 139Kontroly 141Palivo 144
Autobaterie 145Výměna kola 148Sada pro nouzovouopravu pneumatiky15y1Výměna žárovky 153Výměna pojistky 157Výměna stírací lišty 161Odtažení vozidla 162
Životní prostředí 163Rozměry 164Motory 171Hmotnost vozidlaa přívěsu 172Identifi kační prvky 173
10. UMÍSTĚNÍ174-180
Exteriér 174Místo řidiče 175Interiér 177Charakteristiky -Údržba 178

Dětské sedačky vzadu.

20
Omezte příčiny zvýšené spotřeby


Rozložte hmotnost nákladu rovnoměrně na
celé vozidlo; nejtěžší zavazadla umístěte
na podlahu zavazadlového prostoru, co
nejblíže k zadním sedadlům.
Omezte zatížení vozidla a minimalizujte
aerodynamický odpor (střešní tyčový
nosič, střešní zahrádka, nosič jízdních
kol, přívěs, ...). Používejte raději uzavřený
střešní box.
Střešní tyče a střešní zahrádku
demontujte, pokud je nepoužíváte.

Na konci zimního období vyměňujte zimní
pneumatiky za letní.

Dodržujte pokyny pro údržbu


Pravidelně kontrolujte tlak vzduchu ve
studených pneumatikách; dodržujte
doporučení uvedená na štítku nalepeném
na sloupku dveří vozidla na straně řidiče.
Tuto kontrolu provádějte především:


- před dlouhou jízdou,

- při změně ročního období,

- po dlouhodobém stání vozidla.
Nezapomeňte také zkontrolovat rezervní
kolo a pneumatiky přívěsu nebo karavanu.

Dbejte na pravidelnou údržbu vozidla (olej,
olejový filtr, vzduchový filtr, ...) a řiďte se
plánem servisních operací, doporučených
výrobcem vozidla.


Při čerpání paliva nepokračujte po třetím
vypnutí pistole. Zamezíte tak přetečení
paliva z nádrže.

U nového vozidla zaznamenáte lepší
hodnotu průměrné spotřeby paliva až po
ujetí prvních 3 000 km (záběh).

133
6
DOPLŇKY
TAŽENÍ PŘÍVĚSU, KARAVANU, LODI...

Bližší informace o hmotnosti přívěsu
naleznete v dokladech od vozidla
(technický průkaz).
Rozložení nákladu:
umístěte náklad
v přívěsu tak, aby se nejtěžší předměty
nacházely co nejblíže nápravě a svislé
zatížení koule závěsu bylo blízko
přípustného maxima (nesmí ho však
překročit).

Doporučení pro jízdu

Tažené vozidlo musí mít volná kola: v převodovce
musí být zařazená neutrální poloha.
Tažení přívěsu

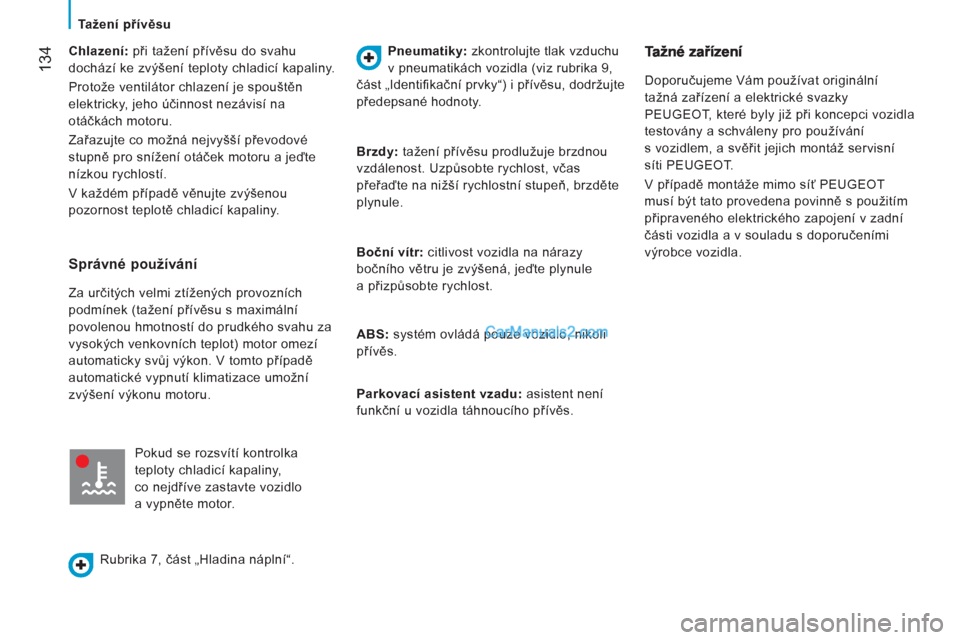

134
Chlazení:
při tažení přívěsu do svahu
dochází ke zvýšení teploty chladicí kapaliny.
Protože ventilátor chlazení je spouštěn
elektricky, jeho účinnost nezávisí na
otáčkách motoru.
Zařazujte co možná nejvyšší převodové
stupně pro snížení otáček motoru a jeďte
nízkou rychlostí.
V každém případě věnujte zvýšenou
pozornost teplotě chladicí kapaliny.
Pneumatiky:
zkontrolujte tlak vzduchu
v pneumatikách vozidla (viz rubrika 9,
část „Identifi kační prvky“) i přívěsu, dodržujte
předepsané hodnoty.

Doporučujeme Vám používat originální
tažná zařízení a elektrické svazky
PEUGEOT, které byly již při koncepci vozidla
testovány a schváleny pro používání
s vozidlem, a svěřit jejich montáž servisní
síti PEUGEOT.
V případě montáže mimo síť PEUGEOT
musí být tato provedena povinně s použitím
připraveného elektrického zapojení v zadní
části vozidla a v souladu s doporučeními
výrobce vozidla.


Správné používání

Za určitých velmi ztížených provozních
podmínek (tažení přívěsu s maximální
povolenou hmotností do prudkého svahu za
vysokých venkovních teplot) motor omezí
automaticky svůj výkon. V tomto případě
automatické vypnutí klimatizace umožní
zvýšení výkonu motoru .
Pokud se rozsvítí kontrolka
teploty chladicí kapaliny,
co nejdříve zastavte vozidlo
a vypněte motor.
Rubrika 7, část „Hladina náplní“.
Brzdy:
tažení přívěsu prodlužuje brzdnou
vzdálenost. Uzpůsobte rychlost, včas
přeřaďte na nižší rychlostní stupeň, brzděte
plynule.

Boční vítr:
citlivost vozidla na nárazy
bočního větru je zvýšená, jeďte plynule
a přizpůsobte rychlost.

ABS:
systém ovládá pouze vozidlo, nikoli
přívěs.

Parkovací asistent vzadu:
asistent není
funkční u vozidla táhnoucího přívěs.

Tažení přívěsu

135
6
DOPLŇKY
Vybavení
STŘEŠNÍ NOSIČ

K namontování příčných střešních tyčí
využijte k tomu připravené úchyty.
Abyste získali více informací o délce
(L1 až L4) a výšce (H1 až H3) vozidla,
vyhledejte si rubriku 9, část „Rozměry“. Nikdy nepřekračujte celkovou povolenou
hmotnost vozidla.
DALŠÍ DOPLŇKY

Všechny tyto doplňky a díly jsou upůsobené
pro Vaše vozidlo a úspěšně prošly testy
zkoumajícími jejich bezpečnost
a spolehlivost. Je nabízen široký výběr
doplňků a originálních náhradních dílů.
Řada prvků výbavy pro profesionálnívyužití
Maximální zatížení střešního nosiče: 100 kg
rozloženého nákladu, bez ohledu na verzi
vozidla.
Střešní tyče je možno montovat pouze na
vozidla H1 a H2. Oddělení technických informací výrobce
vydává katalog doplňkového vybavení,
nabízející různé doplňky a díly vnitřního
uspořádání, jako například:
Střešní nosič pro verze s krátkým, středním
a dlouhým rozvorem (zarážky nákladu pro
všechny verze).
Nášlapná deska, válec usnadňující
nakládání, stupačka.
Tažné zařízení, svazek tažného zařízení
7/13 cest, 7/7 cest, 13 cest: zařízení pro
připojení přívěsu, jehož montáž musí být
provedena v servisní síti PEUGEOT.
Střešní nosič pro verze různých výšek,
doplňková střešní tyč.
Oddělovací přepážky, chránič podlahy,
protiskluzová krytina podlahy.

172

Hmotnost vozidla a přívěsu

HMOTNOST VOZIDLA A PŘÍVĚSU



Rozměry


Obchodní označení


CPH
v kg


L1 H1
330
3 000

333
3 300

L2 H1
333
3 300

335
3 500

L2 H2
330
3 000

333
3 300

335
3 500

L3 H2
330
3 000

335
3 500

435
3 500

440
4 000

L3 H3
330
3 000

335
3 500

435
3 500

440
4 000

L4 H2
335
3 500

L4 H3
435
3 500 Bližší informace naleznete v technickém průkazu.
V každé zemi je nutno dodržovat maximální povolenou hmotnost přívěsu, stanovenou místními předpisy. Pro zjištění informací o hmotnosti
přívěsu, který může Vaše vozidlo táhnout, a největší povolené hmotnosti jízdní soupravy se obraťte na servisní síť PEUGEOT.
Rychlost vozidla táhnoucího přívěs nesmí překročit 100 km/h (dodržujte předpisy platné ve Vaší zemi).

Vysoké vnější teploty mohou způsobit pokles výkonu vozidla z důvody ochrany motoru; když je vnější teplota vyšší než 37 °C, snižte hmotnost taženého přívěsu.

V této tabulce naleznete největší povolenou hmotnost vozidla při zatížení (CPH), v závislosti na rozměrech a obchodním označení vozidla.

Přenesení zatížení
Pokud tažné vozidlo nedosáhne celkové největší povolené hmotnosti, je možno o tento rozdíl zvýšit zatížení taženého přívěsu.
V žádném případě však nepřekročte stanovenou maximální hmotnost přívěsu a jízdní soupravy.
Respektujte tažné schopnosti vozidla.

17
3
9
TECHNICKÉ CHARAKTERISTIKY
Identifikační prvky
IDENTIFIKAČNÍ PRVKY
A. Štítek výrobce


1 -
VF Sériové výrobní číslo.

2 -
Celková hmotnost vozidla.

3 -
Celková hmotnost jízdní soupravy.

4.1 -
Maximální zatížení přední nápravy.

4.2 -
Maximální zatížení zadní nápravy.


B. Sériové výrobní číslo na karoserii D. Označení barvy laku

C. Pneumatik
y

Štítek C
(obrázek není smluvně závazný),
umístěný na sloupku skříňové karoserie, na
straně pravých dveří, udává:


- rozměry ráfků a pneumatik,

- tlaky huštění (kontrola tlaku se provádí
u studených pneumatik, alespoň
jedenkrát měsíčně).


E. Sériové výrobní číslo na karoserii

Číslo se nachází pod plastovým krytem,
v místě stupačky u pravých dveří.

17
8


Charakteristiky - údržba



Ostřikovač skel, světlometů - hladina 140

Žárovky, osvětlení,
výměna žárovek 153-155

Otevření kapoty, vzpěra 137
Motorový prostor 138

Identifi kační prvky, sériové číslo, lak,
pneumatiky 173
Výměna stírací lišty 161
Hladina náplní 139-140


●
olejová měrka,

●
kapalina posilovače řízení,

●
brzdová kapalina,

●
chladicí kapalina.


Vypuštění vody, fi ltr nafty 141

Kontroly 141-142


●
autobaterie,

●
vzduchový filtr/filtr kabiny,

●
olejový filtr,

●
parkovací brzda,

●
filtr pevných částic,

●
brzdové destičky.
Systém na snižování emisí škodlivin 38

Pojistky v motorovém prostoru 157, 160


CHARAKTERISTIKY - ÚDRŽBA


Rozměry 164-170
Hmotnost 172
