2013 Peugeot Boxer Betriebsanleitung (in German)

2
Öffnen/Schließen
STARTBEREI
T
SCHLÜSSEL
Mit dem Schlüssel lassen sich die Schlösser
des Fahrzeugs ver- und entriegeln, der
Tankverschluss öffnen und schließen sowie
der Motor starten und ausschalten.
BATTERIE DER FERNBEDIENUNG

Batterietyp: CR 2032/3 Volt.

Batterie der Fernbedienung austauschen



- Drücken Sie auf den Knopf , um den
Schlüssel auszuwerfen.

- Drehen Sie die Schraube 1
vom
geschlossenen Vorhängeschloss zum
offenen Vorhängeschloss hin, benutzen
Sie hierzu einen Schraubenzieher mit
feiner Spitze.

- Hebeln Sie das Batteriegehäuse 2
mit
dem Schraubenzieher heraus.
- Entnehmen Sie das Gehäuse und
tauschen Sie die Batterie 3
unter
Beachtung der Pole aus.

- Setzen Sie das Batteriegehäuse
2
wieder in den Schlüssel ein und
drehen Sie die Schraube 1
zu.

Wenn die Ersatzbatterie nicht dem
Originalbatterietyp entspricht, kann es zu
Schäden kommen.
Verwenden Sie nur Batterien, die mit den vom
PEUGEOT-Händlernetz empfohlenen identisch
oder gleichwertig sind. Geben Sie verbrauchte
Batterien bei den zugelassenen Sammelstellen ab.

24


Öffnen/Schließen

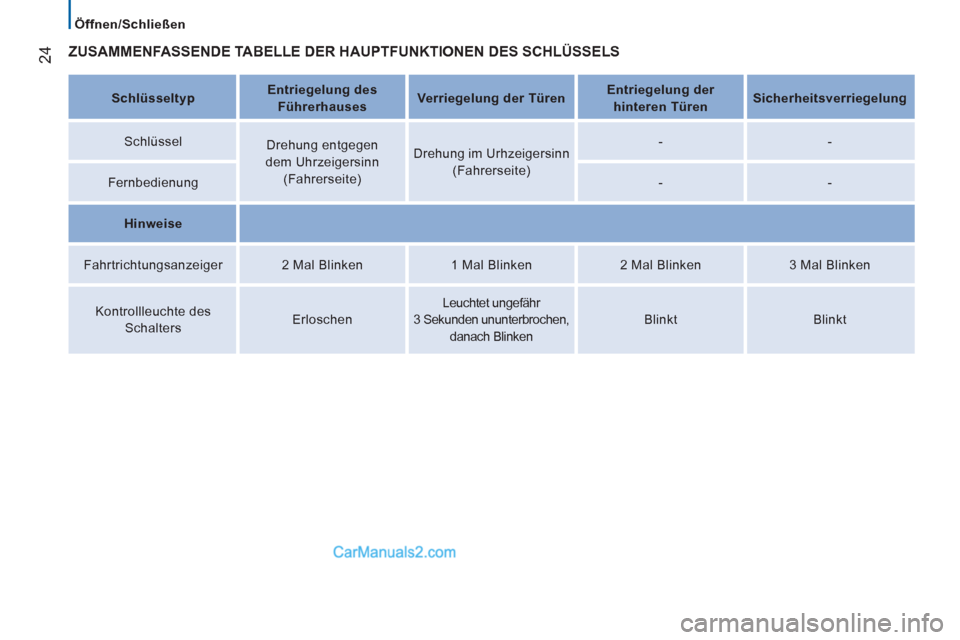

ZUSAMMENFASSENDE TABELLE DER HAUPTFUNKTIONEN DES SCHLÜSSELS



Schlüsseltyp


Entriegelung des
Führerhauses


Verriegelung der Türen


Entriegelung der
hinteren Türen


Sicherheitsverriegelung



Schlüssel

Drehung entgegen
dem Uhrzeigersinn
(Fahrerseite)
Drehung im Urhzeigersinn
(Fahrerseite)
-
-

Fernbedienung

-
-


Hinweise





Fahrtrichtungsanzeiger
2 Mal Blinken
1 Mal Blinken
2 Mal Blinken
3 Mal Blinken

Kontrollleuchte des
Schalters
Erloschen
Leuchtet ungefähr
3 Sekunden ununterbrochen,
danach Blinken
Blinkt
Blinkt

25
2
Öffnen/Schließen
STARTBEREI
T
ELEKTRONISCHE ANLASSSPERRE
Alle Schlüssel enthalten eine elektronische
Anlasssperre.
Sie blockiert das Motorversorgungssystem
und wird automatisch aktiviert, wenn der
Schlüssel aus dem Zündschloss gezogen
wird. Durch das Hantieren mit der Fernbedienung -
auch in der Tasche - können Sie die Türen
versehentlich entriegeln.
Wenn allerdings binnen ca. dreißig
Sekunden keine Tür geöffnet wird, werden
die Türen automatisch wieder verriegelt.
Die gleichzeitige Benutzung anderer
Hochfrequenzgeräte (Mobiltelefone,
Hausalarmanlagen, ...) kann vorübergehend
zu einer Funktionsstörung der
Fernbedienung führen.
Abgesehen von der Reinitialisierung
funktioniert die Fernbedienung nicht,
solange der Schlüssel im Zündschloss
steckt, selbst dann nicht, wenn die Zündung
ausgeschaltet ist.
Was Sie beachten sollten
Notieren Sie sich sorgfältig die
Schlüsselnummer. Im Verlustfall kann Ihnen
das PEUGEOT-Händlernetz effizienter
und schneller helfen, wenn Sie ihm diese
Nummer und die Geheimcodekarte vorlegen.
Nehmen Sie keinerlei Änderungen an der
elektronischen Anlasssperre vor. Diese Kontrollleuchte erlischt nach
dem Einschalten der Zündung. Der
Schlüssel wurde identifi ziert, der
Motor kann gestartet werden.
Wenn der Schlüssel nicht identifiziert wird,
kann nicht gestartet werden. Wechseln Sie
den Schlüssel und lassen Sie den nicht
funktionierenden Schlüssel vom
PEUGEOT-Händlernetz überprüfen.
Fahren mit verriegelten Türen kann
im Notfall für die Rettungskräfte den
Zugang zum Fahrgastraum erschweren.
Ziehen Sie aus Sicherheitsgründen (Kinder
an Bord) den Schlüssel ab, selbst wenn Sie
das Fahrzeug nur für kurze Zeit verlassen. Nach dem Einschalten der Zündung treten
Schlüssel und elektronische Anlasssperre in
einen Dialog ein.

Beim Kauf eines Gebrauchtwagens:


- Vergewissern Sie sich, dass Sie die
Geheimcodekarte erhalten haben.

- Lassen Sie die Schlüssel vom
PEUGEOT-Händlernetz speichern,
um sicher zu gehen, dass die in Ihrem
Besitz befindlichen Schlüssel die
einzigen sind, mit denen das Fahrzeug
gestartet werden kann.
GEHEIMCODEKARTE

Die Karte erhalten Sie bei Auslieferung
des Fahrzeugs zusammen mit den
Zweitschlüsseln.
Sie enthält den Identifizierungscode,
der für alle vom PEUGEOT-Händlernetz
an der elektronischen Anlasssperre
durchzuführenden Reparaturen erforderlich
ist. Dieser Code ist mit einer Folie
abgedeckt, die nur im Bedarfsfall abgezogen
werden darf.
Bewahren Sie die Karte an einem sicheren
Ort auf, keinesfalls jedoch im Fahrzeug.
Es empfiehlt sich allerdings, sie bei einer
größeren Reise genauso mitzunehmen wie
Ihre persönlichen Papiere.

26


Öffnen/Schließen
Wenn die Alarmanlage in Bereitschaft ist, wird
die Sirene bei einem Einbruch für die Dauer
von ca. 30 Sekunden ausgelöst, gleichzeitig
schalten sich die Blinkleuchten ein.
Anschließend schaltet die Alarmanlage
wieder auf Bereitschaft. Die Auslösung des
Alarms bleibt jedoch gespeichert und wird
durch schnelles Blinken der Diode angezeigt,
wenn die Alarmanlage inaktiviert wird.
Der Alarm wird ebenfalls nach einer
Unterbrechung der Stromversorgung ausgelöst,
und zwar wenn diese wieder hergestellt wird.
Automatische Aktivierung

Je nach Bestimmungsland wird die
Alarmanlage durch diese Funktion ca.
2 Minuten nach dem Schließen der letzten
Tür automatisch aktiviert. Um ein Auslösen
des Alarms beim Öffnen einer Tür zu
vermeiden, muss unbedingt noch einmal auf
die Entriegelungstaste der Fernbedienung
gedrückt werden.
Deaktivierung mit dem Schlüssel

Entriegeln Sie die Türen mit dem Schlüssel
und steigen Sie ein. Schalten Sie die
Zündung ein, durch die Identifizierung
des Schlüsselcodes wird der Alarm
ausgeschaltet.

Deaktivierung mit der Fernbedienung

Durch Druck auf diese Taste wird
die Alarmanlage beim Entriegeln
des Fahrzeugs deaktiviert.

Deaktivierung des
Abschleppschutzes *

Drücken Sie auf diesen Schalter,
um den Abschleppschutz zu
deaktivieren (zum Beispiel beim
Abschleppen des Fahrzeugs mit
eingeschaltetem Alarm).
Der Schutz bleibt bis zum nächsten Öffnen
der Türen über die Zentralverriegelung aktiv.

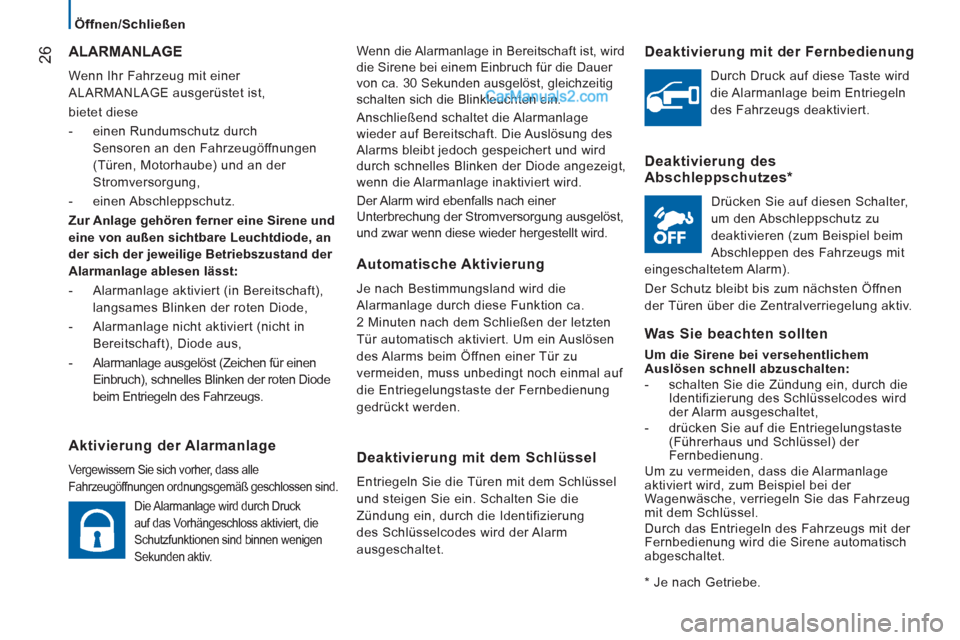

ALARMANLAGE

Wenn Ihr Fahrzeug mit einer
ALARMANLAGE ausgerüstet ist,
bietet diese


- einen Rundumschutz durch
Sensoren an den Fahrzeugöffnungen
(Türen, Motorhaube) und an der
Stromversorgung,

- einen Abschleppschutz.

Zur Anlage gehören ferner eine Sirene und
eine von außen sichtbare Leuchtdiode, an
der sich der jeweilige Betriebszustand der
Alarmanlage ablesen lässt:


- Alarmanlage aktiviert (in Bereitschaft),
langsames Blinken der roten Diode,

- Alarmanlage nicht aktiviert (nicht in
Bereitschaft), Diode aus,

- Alarmanlage ausgelöst (Zeichen für einen
Einbruch), schnelles Blinken der roten Diode
beim Entriegeln des Fahrzeugs.


Aktivierung der Alarmanlage

Vergewissern Sie sich vorher, dass alle
Fahrzeugöffnungen ordnungsgemäß geschlossen sind.
Die Alarmanlage wird durch Druck
auf das Vorhängeschloss aktiviert, die
Schutzfunktionen sind binnen wenigen
Sekunden aktiv.

*
Je nach Getriebe
.


Was Sie beachten sollten


Um die Sirene bei versehentlichem
Auslösen schnell abzuschalten:


- schalten Sie die Zündung ein, durch die
Identifizierung des Schlüsselcodes wird
der Alarm ausgeschaltet,

- drücken Sie auf die Entriegelungstaste
(Führerhaus und Schlüssel) der
Fernbedienung.
Um zu vermeiden, dass die Alarmanlage
aktiviert wird, zum Beispiel bei der
Wagenwäsche, verriegeln Sie das Fahrzeug
mit dem Schlüssel.
Durch das Entriegeln des Fahrzeugs mit der
Fernbedienung wird die Sirene automatisch
abgeschaltet.

27
2
Öffnen/Schließen
STARTBEREI
T
VORDERTÜREN
Kindersicherung
Verhindert das Öffnen der seitlichen
Schiebetür von innen.
Drücken Sie auf die Betätigung an der Kante
der Seitentür. Fahrertür

Benutzen Sie zum Entriegeln/Verriegeln die
Fernbedienung.
SEITLICHE SCHIEBETÜR

Achten Sie darauf, dass die Führung auf
dem Fußboden nicht verstopft ist, damit sich
die Tür richtig schieben lässt.
Von außen

Ziehen Sie den Griff an und dann nach
hinten.

Von innen

Schieben Sie den Griff zum Entriegeln und
Öffnen nach hinten.
Achten Sie darauf, die Tür ganz zu öffnen,
damit sie mit der Arretiervorrichtung unten
an der Tür festgestellt werden kann.
Um die Arretierung zu lösen und die Tür zu
schließen, ziehen Sie den Griff und schieben
Sie die Tür zu.
Fahren Sie nicht mit offener
Schiebetür.

28


Öffnen/Schließen

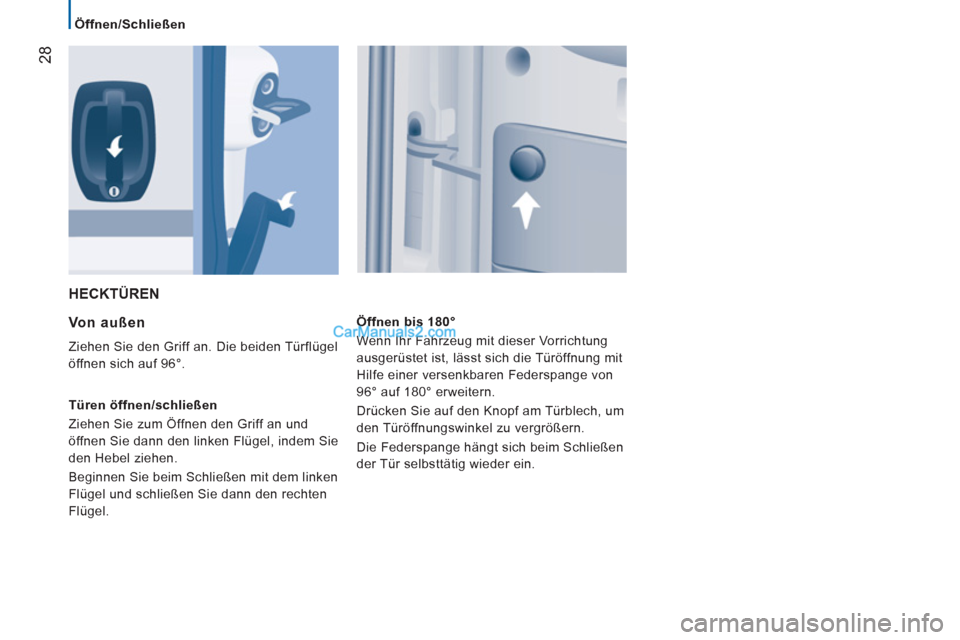

HECKTÜREN

Von außen

Ziehen Sie den Griff an. Die beiden Türflügel
öffnen sich auf 96°.

Türen öffnen/schließen
Ziehen Sie zum Öffnen den Griff an und
öffnen Sie dann den linken Flügel, indem Sie
den Hebel ziehen.
Beginnen Sie beim Schließen mit dem linken
Flügel und schließen Sie dann den rechten
Flügel.
Öffnen bis 180°
Wenn Ihr Fahrzeug mit dieser Vorrichtung
ausgerüstet ist, lässt sich die Türöffnung mit
Hilfe einer versenkbaren Federspange von
96° auf 180° erweitern.
Drücken Sie auf den Knopf am Türblech, um
den Türöffnungswinkel zu vergrößern.
Die Federspange hängt sich beim Schließen
der Tür selbsttätig wieder ein.

29
2
Öffnen/Schließen
STARTBEREI
T

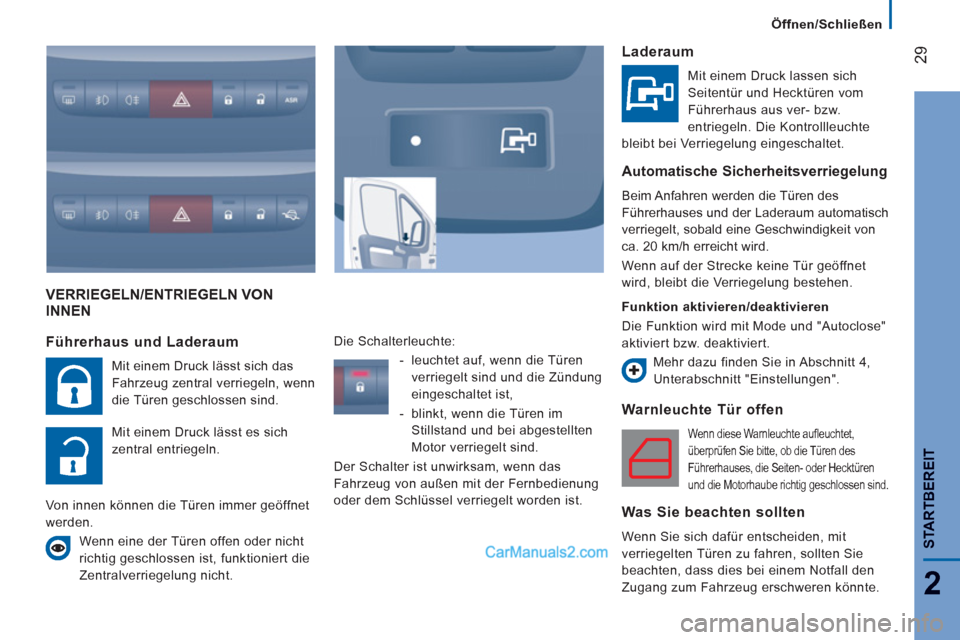

VERRIEGELN/ENTRIEGELN VONINNEN
Warnleuchte Tür offen
Wenn diese Warnleuchte aufl euchtet,
überprüfen Sie bitte, ob die Türen des
Führerhauses, die Seiten- oder Hecktüren
und die Motorhaube richtig geschlossen sind.
Was Sie beachten sollten

Wenn Sie sich dafür entscheiden, mit
verriegelten Türen zu fahren, sollten Sie
beachten, dass dies bei einem Notfall den
Zugang zum Fahrzeug erschweren könnte.
Führerhaus und Laderaum

Mit einem Druck lässt sich das
Fahrzeug zentral verriegeln, wenn
die Türen geschlossen sind.
Mit einem Druck lässt es sich
zentral entriegeln.
Von innen können die Türen immer geöffnet
werden.
Wenn eine der Türen offen oder nicht
richtig geschlossen ist, funktioniert die
Zentralverriegelung nicht. Die Schalterleuchte:


- leuchtet auf, wenn die Türen
verriegelt sind und die Zündung
eingeschaltet ist,

- blinkt, wenn die Türen im
Stillstand und bei abgestellten
Motor verriegelt sind.
Der Schalter ist unwirksam, wenn das
Fahrzeug von außen mit der Fernbedienung
oder dem Schlüssel verriegelt worden ist.
Laderaum

Mit einem Druck lassen sich
Seitentür und Hecktüren vom
Führerhaus aus ver- bzw.
entriegeln. Die Kontrollleuchte
bleibt bei Verriegelung eingeschaltet.
Automatische Sicherheitsverriegelung

Beim Anfahren werden die Türen des
Führerhauses und der Laderaum automatisch
verriegelt, sobald eine Geschwindigkeit von
ca. 20 km/h erreicht wird.
Wenn auf der Strecke keine Tür geöffnet
wird, bleibt die Verriegelung bestehen.

Funktion aktivieren/deaktivieren
Die Funktion wird mit Mode und "Autoclose"
aktiviert bzw. deaktiviert.
Mehr dazu finden Sie in Abschnitt 4,
Unterabschnitt "Einstellungen".

30


Bedienungseinheit


KOMBIINSTRUMENT



1.
Kilometer-/Meilenzähler

2.
Anzeigefeld

3.
Bordinstrumente

4.
Drehzahlmesser

BEDIENUNGSEINHEIT
Anzeigefeld 1 im Kombiinstrument



- Uhrzeit,

- zurückgelegte Kilometer/Meilen,

- Reichweite,

- Verbrauch,

- Durchschnittsgeschwindigkeit,

- Leuchtweite der Scheinwerfer,

- mit MODE programmierbare Warnmeldung
bei Geschwindigkeitsübertretung,

- STOP & START,

- Wartungsanzeige.



Anzeigefeld 2 im Kombiinstrument



- Uhrzeit,

- Datum,

- Außentemperatur,

- zurückgelegte Kilometer/Meilen,

- Reichweite,

- Verbrauch,

- Durchschnittsgeschwindigkeit,

- Leuchtweite der Scheinwerfer,

- mit MODE programmierbare
Warnmeldung bei Übergeschwindigkeit,

- STOP & START,

- Wartungsanzeige,

- im oberen Teil angezeigte
Warnmeldungen,

- Radio (Frequenz des eingestellten
Senders).
