2013 Peugeot 807 PEUGEOT 807 2013 Instruksjoner for bruk (in Norwegian)

127
SMÅREPARASJONER

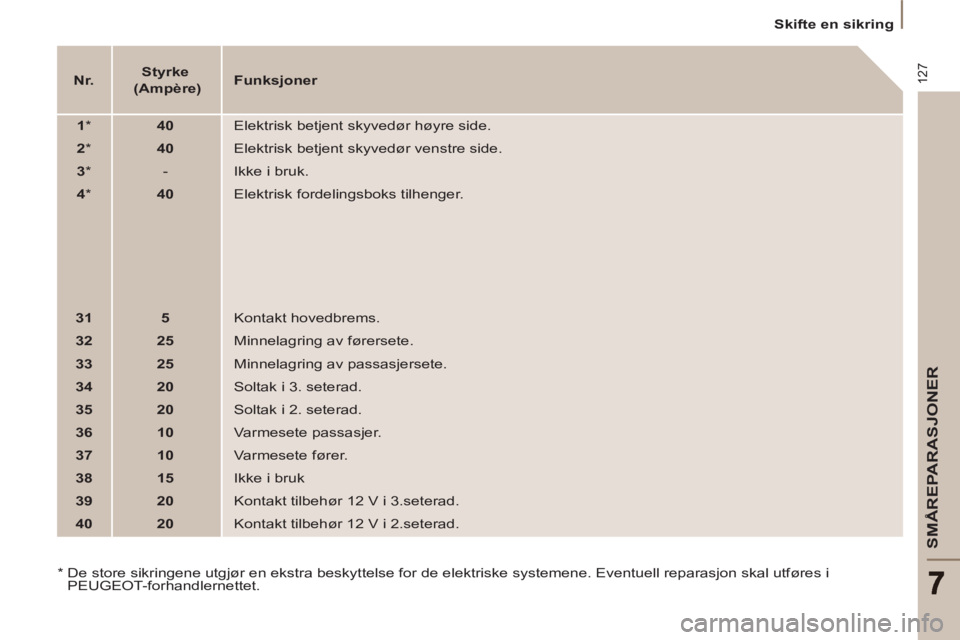

Skifte en sikring



Nr.



Styrke
(Ampère)


Funksjoner



1

*


40

Elektrisk betjent skyvedør høyre side.


2

*


40

Elektrisk betjent skyvedør venstre side.


3

*

- Ikke i bruk.


4

*


40

Elektrisk fordelingsboks tilhenger.


31



5

Kontakt hovedbrems.


32



25

Minnelagring av førersete.


33



25

Minnelagring av passasjersete.


34



20

Soltak i 3. seterad.


35



20

Soltak i 2. seterad.


36



10

Varmesete passasjer.


37



10

Varmesete fører.


38



15

Ikke i bruk


39



20

Kontakt tilbehør 12 V i 3.seterad.


40



20

Kontakt tilbehør 12 V i 2.seterad.

*
De store sikringene utgjør en ekstra beskyttelse for de elektriske systemene. Eventuell reparasjon skal utføres i
PEUGEOT-forhandlernettet.

128

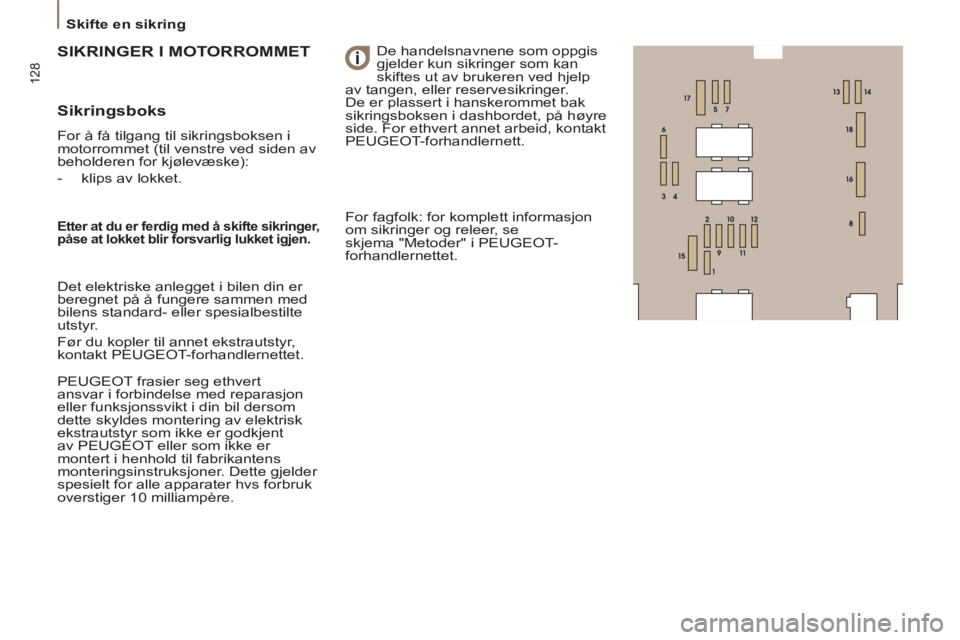

Skifte en sikring



Sikringsboks

For å få tilgang til sikringsboksen i
motorrommet (til venstre ved siden av
beholderen for kjølevæske):


- klips av lokket.
RINGER I MOTORROMMET
SIKRI
De handelsnavnene som oppgis
gjelder kun sikringer som kan
skiftes ut av brukeren ved hjelp
av tangen, eller reservesikringer.
De er plassert i hanskerommet bak
sikringsboksen i dashbordet, på høyre
side. For ethvert annet arbeid, kontakt
PEUGEOT-forhandlernett.

Etter at du er ferdig med å skifte sikringer,
påse at lokket blir forsvarlig lukket igjen.

Det elektriske anlegget i bilen din er
beregnet på å fungere sammen med
bilens standard- eller spesialbestilte
utstyr.
Før du kopler til annet ekstrautstyr,
kontakt PEUGEOT-forhandlernettet.


PEUGEOT frasier seg ethvert
ansvar i forbindelse med reparasjon
eller funksjonssvikt i din bil dersom
dette skyldes montering av elektrisk
ekstrautstyr som ikke er godkjent
av PEUGEOT eller som ikke er
montert i henhold til fabrikantens
monteringsinstruksjoner. Dette gjelder
spesielt for alle apparater hvs forbruk
overstiger 10 milliampère. For fagfolk: for komplett informasjon
om sikringer og releer, se
skjema "Metoder" i PEUGEOT-
forhandlernettet.

129
SMÅREPARASJONER
7


Skifte en sikring



Nr.



Styrke
(Ampère)


Funksjoner



1



20

S.E. motor, tilførsel drivstoff og luft, kjølevifte.


2



15

Horn.


3



10

Pumpe vindusspyler foran og bak.


4



20

Pumpe lyktespyler.


5



15

System for tilførsel av drivstoff.


6



10

Servostyring, Kontakt sekundarbrems, S.E. automatgirkasse, luftmassemåler, automatisk
korrigering av lyktehøyde for lykter med xenon-lyspærer.


7



10

Bremsesystem (ABS/ESP).


8



20

Starter.


9



10

Hovedstoppkontakt


10



30

Systemer tilførsel drivstoff, luft, eksosrenseanlegg.


11



40

Klimaanlegg foran.


12



30

Vindusvisker foran.


13



40

Felles S.E. for elektriske kretser.


14



30

Ikke i bruk.


15



30

Betjening for å låse/låse opp/superlås av barnesikring.

130
Skifte et vindusviskerblad
SKIFTE ET
VINDUSVISKERBLAD


- Kople til spylerrampen igjen og
plasser armene mot ruten.

For at vindusviskerne skal innta
normal posisjon, skru på tenningen
og aktiver vindusviskerbetjeningen.



Spesiell posisjon for
vindusviskerne foran


- Mindre enn ett minutt etter at
du har skrudd av tenningen,
aktiver vindusviskerhendelen for
å plassere vindusviskeren langs
stolpene på frontruten (spesiell
posisjon).


Skifte av vindusviskerblad på frontruten



- Løft opp vindusviskerarmen,
og kople fra spylerampen.

-
Klipse løs viskerbladet og demonter det.


- Monter et nytt viskerblad.
Skifte av vindusviskerblad på
bakruten


- Løft opp viskerarmen, klipse løs
viskerbladet og fjern det.

- Monter et nytt viskerblad og sett på
plass viskerarmen igjen.

131
SMÅREPARASJONER
7

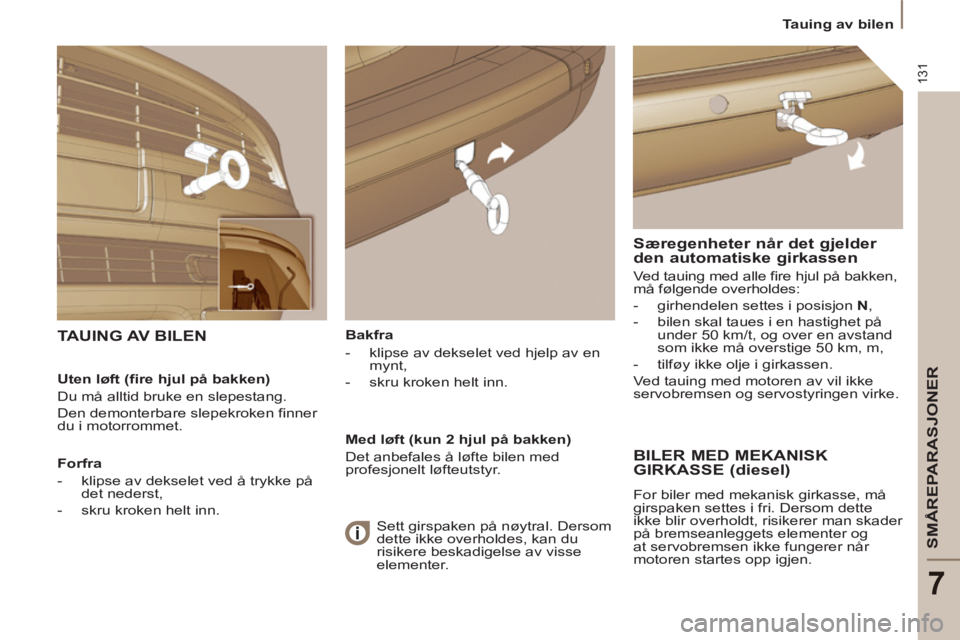

Tauing av bilen

Bakfra


- klipse av dekselet ved hjelp av en
mynt,

- skru kroken helt inn.


TAUING AV BILEN
Særegenheter når det gjelder
den automatiske girkassen
Ved tauing med alle fire hjul på bakken,
må følgende overholdes:


- girhendelen settes i posisjon N
,

- bilen skal taues i en hastighet på
under 50 km/t, og over en avstand
som ikke må overstige 50 km, m,

- tilføy ikke olje i girkassen.
Ved tauing med motoren av vil ikke
servobremsen og servostyringen virke.
Uten løft (fire hjul på bakken)
Du må alltid bruke en slepestang.
Den demonterbare slepekroken finner
du i motorrommet.

Forfra


- klipse av dekselet ved å trykke på
det nederst,

- skru kroken helt inn.

Med løft (kun 2 hjul på bakken)
Det anbefales å løfte bilen med
profesjonelt løfteutstyr.

BILER MED MEKANISK
GIRKASSE (diesel)
For biler med mekanisk girkasse, må
girspaken settes i fri. Dersom dette
ikke blir overholdt, risikerer man skader
på bremseanleggets elementer og
at servobremsen ikke fungerer når
motoren startes opp igjen.
Sett girspaken på nøytral. Dersom
dette ikke overholdes, kan du
risikere beskadigelse av visse
elementer.

Tekniske spesifikasjoner diesel



132



Denne tabellen viser Typer Varianter og Versjoner



Motor,
__xxx__ Diesel
2.0 HDi FAP
__RHR__


Antall seter,
xx_____


Maks. 7 plasser
EA_____

Grunnmodell: 5 individuelle seter Maks.


Maks. 8 plasser
EB_____


Type girkasse
, _____xx


Manuell



(6 gir)
_____H



Automatgir



(6 gir) _____
J

Tilhengerfeste: klasse og type A 50 X

Referanse og instruksjoner ad.
monteringen R 06-0049

133


Tekniske spesifikasjoner diesel

TEKNISKE SPESIFIKASJONER
8



DIESELMOTOR


Type variant versjon


E_RHRH



E____H



E____J



Motor


2.0 HDi DPF



2.0 HDi DPF




Manuell
Manuell
Automatisk

(6 gir)
(6 gir)
(6 gir)
Effekt (hk)
140
163
Maks. effekt EU-norm (KW)
100
120
Slagvolum (cm
3
)
1 997
1 997
Boring x slaglengde (mm)
85 x 88
85 x 88
Antall ventiler
16
16
Maks. turtall EU-norm (o/min)
4 000
4 000
Maks. dreiemoment EU-norm (Nm)
320
320
Maks. dreiemoment turtall (o/min)
2 000
2 000
Drivstoff
Diesel
Diesel
Katalysator
Ja
Ja
Partikkelfilter (FAP)
Ja
Ja
Elektronisk innsprøyting
Ja
Ja

Oljekapasitet (i liter)

Motor (med utskifting av oljepatron)
5
5

Tekniske spesifikasjoner diesel



134

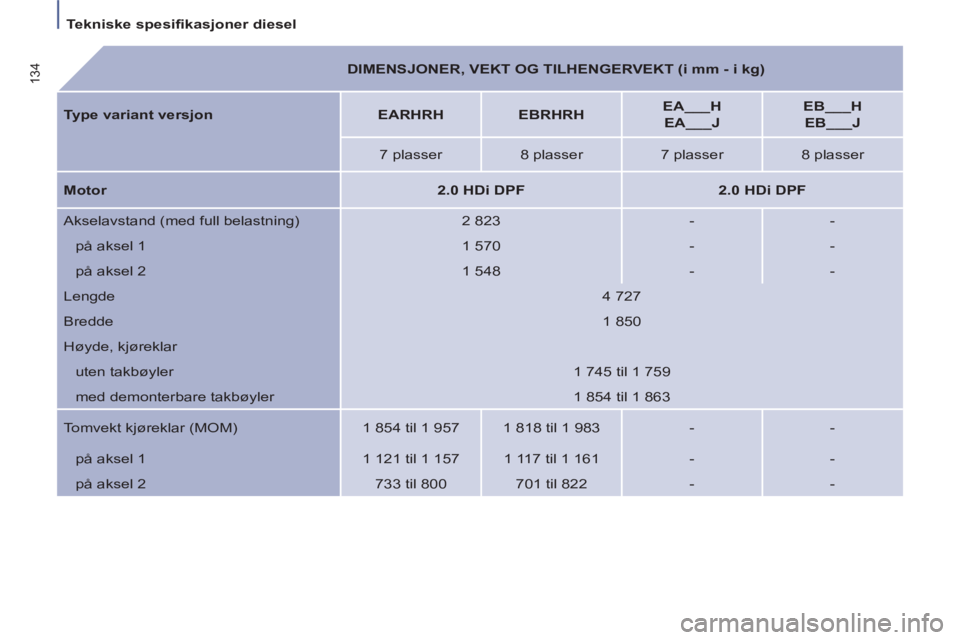

DIMENSJONER, VEKT OG TILHENGERVEKT (i mm - i kg)

Type variant versjon


EARHRH



EBRHRH



EA___H


EA___J



EB___H


EB___J




7 plasser
8 plasser
7 plasser
8 plasser

Motor


2.0 HDi DPF



2.0 HDi DPF


Akselavstand (med full belastning)
2 823
-
-
på aksel 1
1 570
-
-
på aksel 2
1 548
-
-
Lengde
4 727
Bredde
1 850
Høyde, kjøreklar
uten takbøyler
1 745 til 1 759
med demonterbare takbøyler
1 854 til 1 863
Tomvekt kjøreklar (MOM)
1 854 til 1 957
1 818 til 1 983
-
-
på aksel 1
1 121 til 1 157
1 117 til 1 161
-
-

på aksel 2
733 til 800
701 til 822
-
-
