2013 Peugeot 807 PEUGEOT 807 2013 Bruksanvisningar (in Swedish)

127
SNABB HJÄLP


Byta en säkring



Nr



Styrka
(Ampere)


Säkrad strömkrets



1

*


40

Elektrisk sidoskjutdörr


2

*


40

Elektrisk sidoskjutdörr


3

*

- Används inte


4

*


40

Styrbox för släpvagn


31



5

Huvudbromskontakt


32



25

Lagring av förarsäte


33



25

Lagring av passagerarsäte


34



20

Soltak rad 3


35



20

Soltak rad 2


36



10

Eluppvärmt passagerarsäte


37



10

Eluppvärmt förarsäte


38



15

Används inte


39



20

12 V tillbehörsuttag rad 3


40



20

12 V tillbehörsuttag rad 2

* Maxisäkringarna skyddar elsystemen ytterligare. Alla ingrepp i maxisäkringar ska utföras av PEUGEOT.

128


Byta en säkring



Säkringshållare

Du kommer åt säkringarna i
motorrummet (till vänster om
kylvätskebehållaren) så här:


- lyft bort locket

SÄKRINGAR I MOTORRUMMET
SÄKR
Anvisningarna gäller endast
säkringar som kan bytas
av användaren med hjälp
av tången samt reservsäkringar
som fi nns i handskfacket bakom
instrumentbrädans säkringshållare till
höger. Alla övriga ingrepp ska utföras
av PEUGEOT.

Stäng locket ordentligt efter byte.

Din bils elsystem ska fungera både
med standardutrustning och extra
elutrustning.
Kontakta PEUGEOT innan du
monterar ytterligare elektriska tillbehör.


PEUGEOT frånsäger sig ansvaret
för alla kostnader i samband med
reparation eller störningar på grund
av tillbehör som inte är original eller
rekommenderas av PEUGEOT
och som ej monterats enligt givna
föreskrifter - detta gäller särskilt
utrustning med en förbrukning över
10 milliampere. För fackfolk: för fullständig information
om säkringar och relän, se scheman i
"Metoder" via PEUGEOTs nätverk.

129
SNABB HJÄLP
7

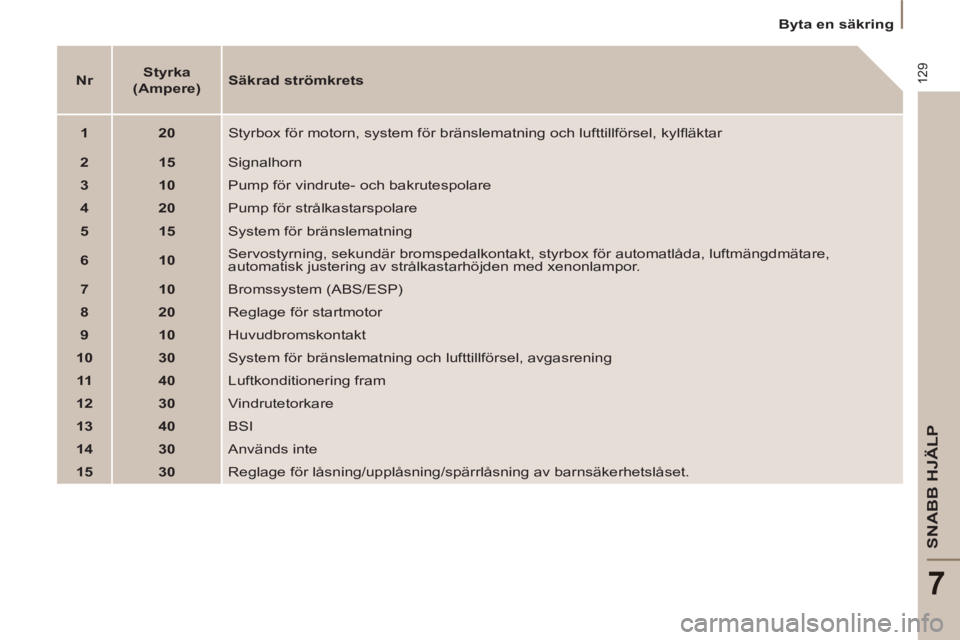

Byta en säkring



Nr



Styrka
(Ampere)


Säkrad strömkrets



1



20

Styrbox för motorn, system för bränslematning och lufttillförsel, kylfl äktar


2



15

Signalhorn


3



10

Pump för vindrute- och bakrutespolare


4



20

Pump för strålkastarspolare


5



15

System för bränslematning


6



10

Servostyrning, sekundär bromspedalkontakt, styrbox för automatlåda, luftmängdmätare,
automatisk justering av strålkastarhöjden med xenonlampor.


7



10

Bromssystem (ABS/ESP)


8



20

Reglage för startmotor


9



10

Huvudbromskontakt


10



30

System för bränslematning och lufttillförsel, avgasrening


11



40

Luftkonditionering fram


12



30

Vindrutetorkare


13



40

BSI


14



30

Används inte


15



30

Reglage för låsning/upplåsning/spärrlåsning av barnsäkerhetslåset.

130

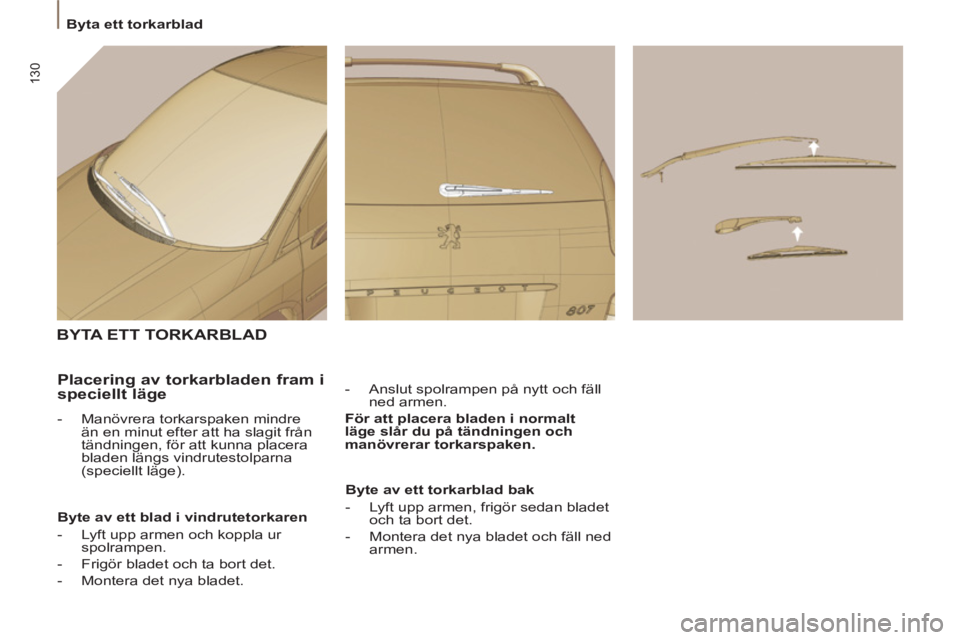

Byta ett torkarblad
BYTA ETT TORKARBLAD


- Anslut spolrampen på nytt och fäll
ned armen.

För att placera bladen i normalt
läge slår du på tändningen och
manövrerar torkarspaken.



Placering av torkarbladen fram i
speciellt läge


- Manövrera torkarspaken mindre
än en minut efter att ha slagit från
tändningen, för att kunna placera
bladen längs vindrutestolparna
(speciellt läge).

Byte av ett blad i vindrutetorkaren


- Lyft upp armen och koppla ur
spolrampen.

- Frigör bladet och ta bort det.

- Montera det nya bladet.
Byte av ett torkarblad bak


- Lyft upp armen, frigör sedan bladet
och ta bort det.

- Montera det nya bladet och fäll ned
armen.

131
SNABB HJÄLP
7


Bogsera bilen


Bakifrån


- ta loss den övre delen av locket
med hjälp av ett mynt,

- skruva helt fast den avtagbara
bogseröglan.


BOGSERA BILEN
Speciella detaljer som gäller
automatväxellådor
Om bilen bogseras stående på 4 hjul
måste följande regler följas:


- växelspaken i läge N
,

- bogsera bilen i en hastighet under
50 km/h en sträcka på högst 50 km,

- fyll inte på olja i växellådan.
Vid bogsering med avstängd motor har
bilen varken broms- eller styrservo.
Utan upplyftning
(alla fyra hjul på marken)
Du måste alltid använda en bogserstång.
Den avtagbara bogseröglan befi nner
sig i motorrummet.

Framifrån


- ta loss locket genom att trycka på
den nedre delen,

- skruva helt fast den avtagbara
bogseröglan.

Med upplyftning
(endast 2 hjul på marken)
Vi rekommenderar att lyfta upp bilen
med hjälp av ett lyftverktyg avsett för
professionellt bruk.

BILAR MED MEKANISK
VÄXELLÅDA (diesel version)
I bilar med mekanisk växellåda måste
växelspaken vara i neutralläge.
Underlåtenhet att följa denna regel
kan leda till att vissa komponenter i
bromssystemet skadas och till att bilen
saknar bromsservo då motorn startas
på nytt.
Placera växelspaken i neutralläge.
Underlåtenhet att följa denna regel
kan leda till att vissa komponenteri
bilen skadas.

Tekniska data - Diesel

132

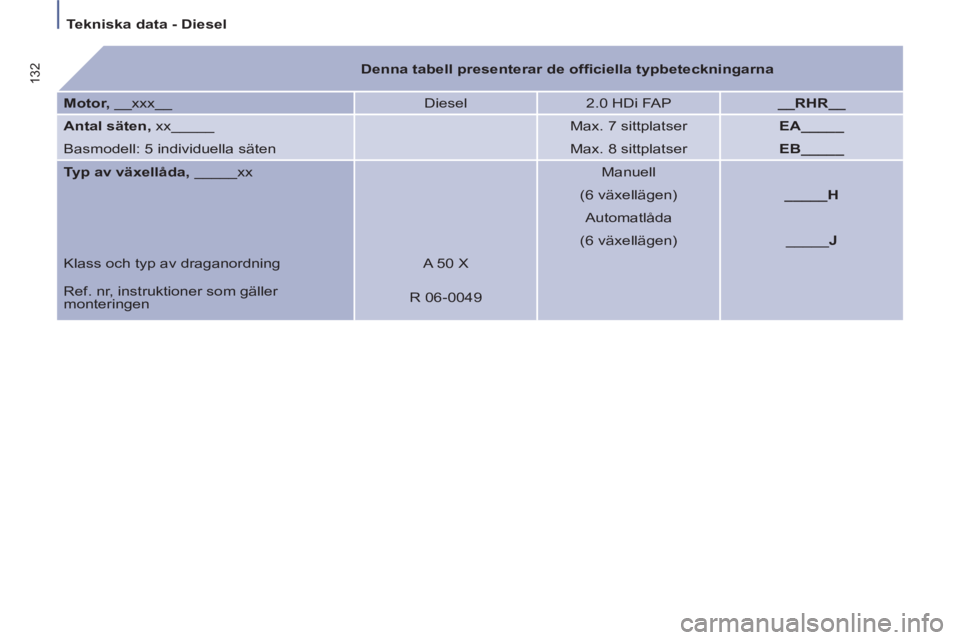

Denna tabell presenterar de offi ciella typbeteckningarna



Motor,
__xxx__ Diesel
2.0 HDi FAP
__RHR__


Antal säten,
xx_____


Max. 7 sittplatser
EA_____

Basmodell: 5 individuella säten


Max. 8 sittplatser
EB_____


Typ av växellåda,
_____xx


Manuell



(6 växellägen)
_____H



Automatlåda



(6 växellägen) _____ J

Klass och typ av draganordning A 50 X

Ref. nr, instruktioner som gäller
monteringen R 06-0049

133


Tekniska data - Diesel

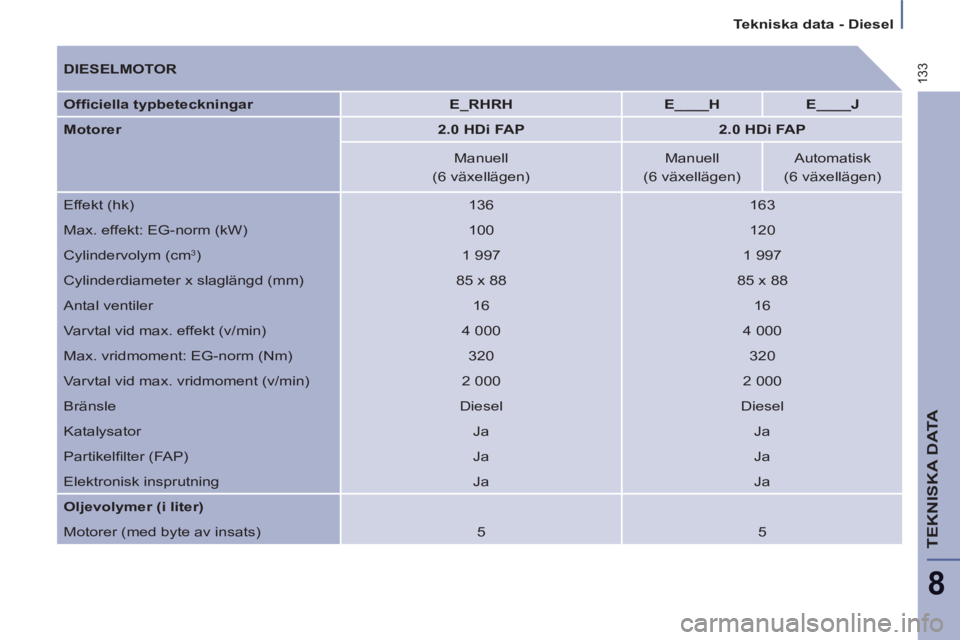

TEKNISKA DATA
8


DIESELMOTOR

Offi ciella typbeteckningar


E_RHRH



E____H



E____J



Motorer


2.0 HDi FAP



2.0 HDi FAP




Manuell
Manuell
Automatisk

(6 växellägen)
(6 växellägen)
(6 växellägen)
Effekt (hk)
136
163
Max. effekt: EG-norm (kW)
100
120
Cylindervolym (cm
3)
1 997
1 997
Cylinderdiameter x slaglängd (mm)
85 x 88
85 x 88
Antal ventiler
16
16
Varvtal vid max. effekt (v/min)
4 000
4 000
Max. vridmoment: EG-norm (Nm)
320
320
Varvtal vid max. vridmoment (v/min)
2 000
2 000
Bränsle
Diesel
Diesel
Katalysator
Ja
Ja
Partikelfi lter (FAP)
Ja
Ja
Elektronisk insprutning
Ja
Ja

Oljevolymer (i liter)

Motorer (med byte av insats)
5
5

Tekniska data - Diesel

134

DIMENSIONER, VIKTER OCH SLÄPVAGNSVIKTER...
(i mm - i kg)

Offi ciell typbeteckning


EARHRH



EBRHRH



EA___H


EA___J



EB___H


EB___J




7 sittplatser
8 sittplatser
7 sittplatser
8 sittplatser

Motor


2.0 HDi FAP



2.0 HDi FAP


Hjulavstånd (fullastad)
2 823
-
-
på axel 1
1 570
-
-
på axel 2
1 548
-
-
Längd
4 727
Bredd
1 850
Höjd i körklart skick
utan lasthållare
1 745 - 1 759
med fasta lasthållare
1 854 - 1 863
Vikt i körklart skick (utan last)
1 854 - 1 957
1 818 - 1 983
-
-
på axel 1
1 121 - 1 157
1 117 - 1 161

-
-
på axel 2
733 - 800
701 - 822
-
-
