8
191
Praktische informatie

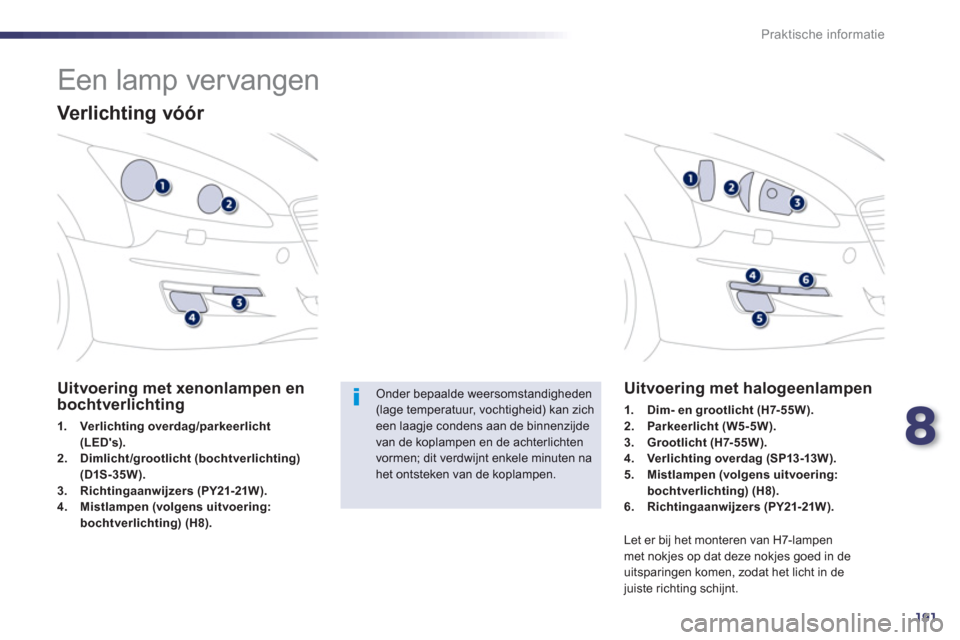

Een lamp vervangen

Verlichting vóór
Uitvoering met xenonlampen en bochtverlichting
1.Verlichting overdag/parkeerlicht (LED's).2.Dimlicht/grootlicht (bochtverlichting)(D1S-35W).3.Richtingaanwijzers (PY21-21W).4.Mistlampen (volgens uitvoering: bochtverlichting) (H8).
Uitvoering met halogeenlampen
1.Dim- en grootlicht (H7-55W).2.Parkeerlicht (W5-5W).3.Grootlicht (H7-55W).4.Verlichting overdag (SP13-13W).5.Mistlampen (volgens uitvoering: bochtverlichting) (H8).6.Richtingaanwijzers (PY21-21W).

Let er bij het monteren van H7-lampen
met nokjes op dat deze nokjes goed in de
uitsparingen komen, zodat het licht in dejuiste richting schijnt.
Onder bepaalde weersomstandigheden(lage temperatuur, vochtigheid) kan zich een laagje condens aan de binnenzijdevan de koplampen en de achterlichtenvormen; dit verdwijnt enkele minuten nahet ontsteken van de koplampen.

192
Praktische informatie

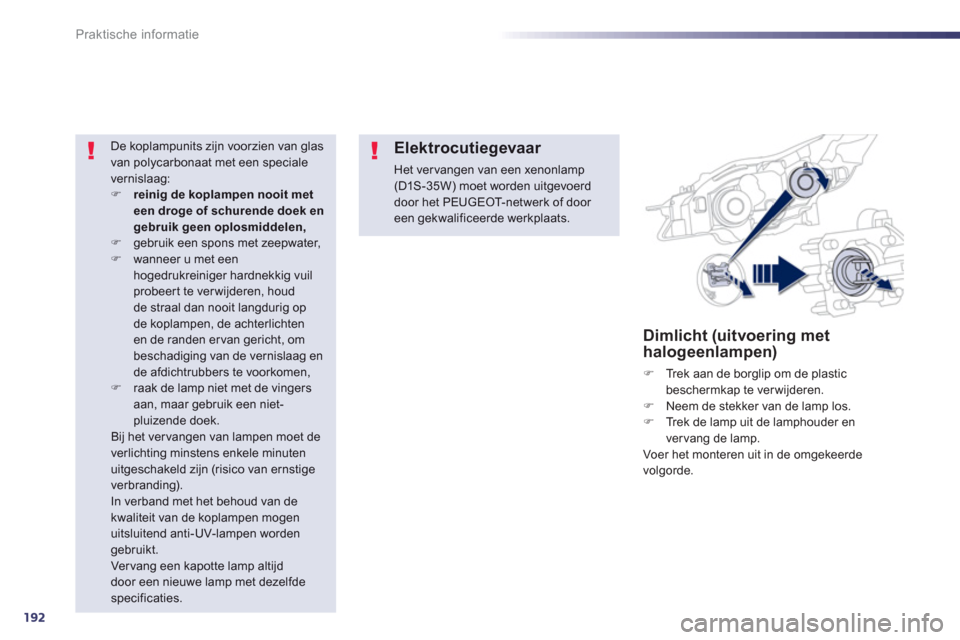

Dimlicht (uitvoering met
halogeenlampen)
) Trek aan de borglip om de plasticbeschermkap te verwijderen. )
Neem de stekker van de lamp los.)
Trek de lamp uit de lamphouder en
ver vang de lamp.
Voer het monteren uit in de omgekeerde
volgorde.
De koplampunits zijn voorzien van glas
van polycarbonaat met een speciale vernislaag:)reinig de koplampen nooit meteen droge of schurende doek engebruik geen oplosmiddelen,)gebruik een spons met zeepwater,)wanneer u met eenhogedrukreiniger hardnekkig vuil probeert te verwijderen, houd de straal dan nooit langdurig opde koplampen, de achterlichten en de randen er van gericht, ombeschadiging van de vernislaag en de afdichtrubbers te voorkomen, )raak de lamp niet met de vingersaan, maar gebruik een niet-pluizende doek.
Elektrocutiegevaar
Het ver vangen van een xenonlamp (D1S-35W) moet worden uitgevoerd door het PEUGEOT- netwerk of door een gekwalificeerde werkplaats.

Bij het ver vangen van lampen moet de verlichting minstens enkele minutenuitgeschakeld zijn (risico van ernstigeverbranding). In verband met het behoud van dekwaliteit van de koplampen mogen
uitsluitend anti-UV-lampen worden gebruikt.Vervang een kapotte lamp altijddoor een nieuwe lamp met dezelfde specificaties.

8
193
Praktische informatie
Parkeerlichten (uitvoering met
halogeenlampen)
)Trek aan de borglip om de plasticbeschermkap te verwijderen.)Maak de lamphouder los.)Trek de lamp uit de lamphouder en ver vang
de lamp.
Voer het monteren uit in de om
gekeerde
volgorde.
Grootlicht (uitvoering met
halogeenlampen)
) Trek aan de borglip om de plastic beschermkap te verwijderen. )
Neem de stekker van de lamp los. )
Trek de lamp uit de lamphouder en ver vang
de lamp.
Voer het monteren uit in de om
gekeerde
volgorde.










Dim- en grootlicht (uitvoering
met xenonlampen)

Het vervangen van D1S-xenonlampendient vanwege elektrocutiegevaar te worden uitgevoerd door hetPEUGEOT-netwerk of door een gekwalificeerde werkplaats.
Het is raadzaam om beide D1S-lampengelijktijdig te laten vervangen als één ervan defect is.

Verlichting overdag
(uitvoering met xenonlampen)
Neem voor het ver vangen van de ledlampen contact op met het PEUGEOT- netwerk of met een gekwalificeerde werkplaats.

194
Praktische informatie
(uitvoering met halogeenlampen)
)Draai het wiel volledig naar binnen voor
een gemakkelijke toegang tot de spatplaat. )Ver wijder de twee bevestigingsbouten vanhet deksel in de wielkast.)Zet het deksel halfopen.
)Draai de lamphouder een kwart
omwenteling en verwijder het geheel.)Neem de stekker van de lamphouder los.)Trek de lamp uit de lamphouder en ver vang
de lamp.
Voer het monteren uit in de om
gekeerde
volgorde. Voor het ver vangen van deze lampen
kunt u ook het PEUGEOT- netwerk of een
gekwalificeerde werkplaats raadplegen.

8
195
Praktische informatie

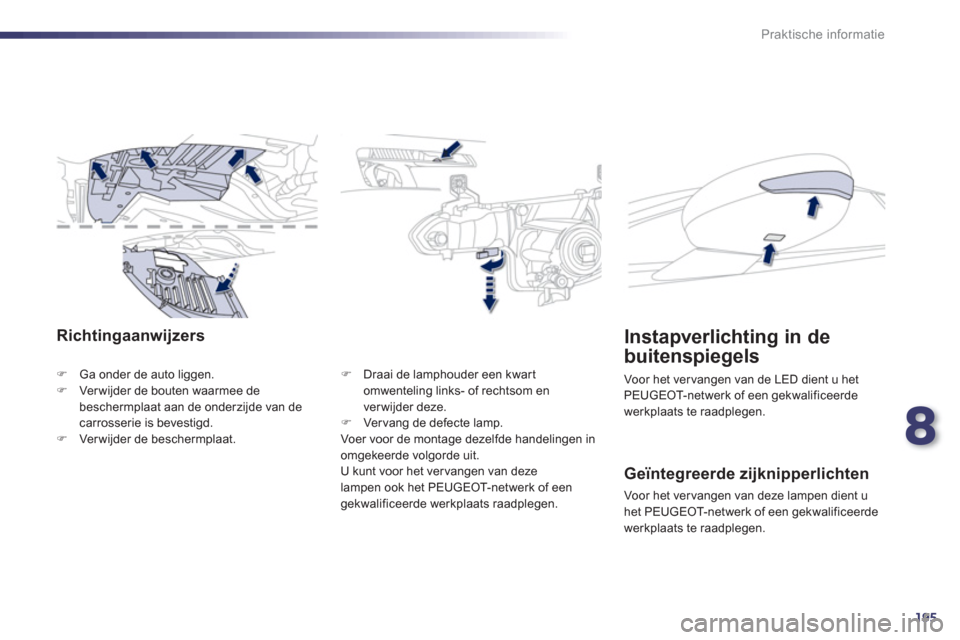

Richtingaanwijzers
)Ga onder de auto liggen.)Ver wijder de bouten waarmee de
beschermplaat aan de onderzijde van de carrosserie is bevestigd. )Ver wijder de beschermplaat.
) Draai de lamphouder een kwart
omwenteling links- of rechtsom en
ver wijder deze.) Ver vang de defecte lamp.
Voer voor de montage dezelfde handelingen in
omgekeerde volgorde uit.U kunt voor het ver vangen van dezelampen ook het PEUGEOT-netwerk of een gekwalificeerde werkplaats raadplegen.

Geïntegreerde zijknipperlichten

Voor het ver vangen van deze lampen dient u
het PEUGEOT-netwerk of een gekwalificeerde
werkplaats te raadplegen.
Instapverlichting in de
buitenspiegels
Voor het ver vangen van de LED dient u het
PEUGEOT- net wer k of een gekwalificeerde
werkplaats te raadplegen.

196
Praktische informatie
1.Remlicht (LED).2.Achteruitrijlicht (P21W).3. Richtingaanwijzers (PY21W amberkleurig).4.Parkeerlicht (LED).5.Mistachterlichten (H21W).
Achterlichten (Berline)
Achteruitrijlichten,richtingaanwijzers en mistachterlicht
) Open het kofferdeksel en vervolgens de kunststof klep. )
Ver wijder de twee bevestigingsschroeven
van de lamp.
) Ver wijder voorzichtig de lamp via de
buitenzijde.) Neem de stekker van de lamp los.
)Beweeg de vijf borglippen opzij en
ver wijder de lamphouder. )Draai de lamp een kwar tslag en vervang
de lamp.
Voer het monteren uit in de om
gekeerde
volgorde.


LED's vervangen

Neem voor het ver vangen van LED'scontact op met het PEUGEOT- net wer k of met een gekwalificeerde werkplaats.

8
197
Praktische informatie
1.Remlicht (LED's).2. Achteruitrijlicht (W19W).3.Richtingaanwijzers (PY21W amberkleurig).4.Parkeerlicht (LED's).5.Mistachterlichten (LED's).
Achterlichten (SW)
) Open de achterklep en ver wijder
ver volgens het afdekplaatje. ) Ver wijder het afdichtschuim. )
Neem de stekker van de lamp los. )
Ver wijder de bevestigingsmoer van delamp.
Richtingaanwijzers (op de schermen)
)
Ver wijder de lamp voorzichtig via de
buitenzijde van de auto.) Ver wijder het afdichtschuim.)
Maak de lamphouder los.)
Draai de lamp een kwart omwenteling en
ver vang deze.
Voer het monteren uit in de omgekeerde
volgorde.


LED's vervangen
Neem voor het ver vangen van LED'scontact op met het PEUGEOT- net wer k of met een gekwalificeerde werkplaats.

198
Praktische informatie
Achteruitrijlicht (achterklep)
)Open de achterklep en ver wijder
ver volgens het afdekplaatje.)Neem de stekker van de lamp los.)Ver wijder de bevestigingsmoer van de lamp.
) Ver wijder de lamp voorzichtig via de
buitenzijde van de auto. ) Ver wijder het afdichtschuim.
)Draai de lamphouder een kwar t
omwenteling en vervang de lamp.
Voer het monteren uit in de omgekeerde
volgorde.
