2013 Peugeot 508 Hybrid Handleiding (in Dutch)

7
167
Veiligheid








Bandenspanningscontrolesysteem

Elk ventiel is voorzien van een sensor, die een waarschuwingssignaal uitzendt als de
bandenspanning te laag is (snelheid hoger dan
20 km/h).
Het reservewiel is niet voorzien van een sensor.
Alle reparaties aan een wiel dat met ditsysteem is uitgerust en het ver vangenvan een band moeten wordenuitgevoerd door het PEUGEOT- net wer k of door een gekwalificeerde werkplaats.
Wanneer bij het ver wisselen een wiel is gemonteerd dat niet door uw auto wordtgedetecteerd (voorbeeld: montage van winterbanden), dient het systeem door het PEUGEOT-netwerk of door eengekwalificeerde werkplaats opnieuwgeïnitialiseerd te worden.
Deze melding wordt ook weergegevenals één van de wielen niet op de autoaanwezig is (bij reparatie) of als er één of meerdere wielen zonder sensor opde auto worden gemonteerd.

Het bandenspanningscontrolesysteem is niet meer dan een hulpmiddel, hetgeeninhoudt dat de waakzaamheid en verantwoordelijkheid van de bestuurder nietdoor het systeem kunnen worden vervangen.



Ondanks dit systeem moet debandenspanning (zie de paragraaf "Identificatie") nog regelmatig wordengecontroleerd. De bandenspanning heeft een belangrijke invloed op hetweggedrag van de auto en de slijtage van de banden, vooral onder zwarerijomstandigheden (zware lading, hoge rijsnelheden). De bandenspanning dient minimaaléén keer per maand gecontroleerdte worden, bij koude banden. Denk eraan ook de bandenspanning van het reservewiel te controleren.
Het bandenspanningscontrolesysteemkan tijdelijk worden verstoorddoor radiogolven in hetzelfde frequentiegebied.
Er wordt een melding op het display van
het instrumentenpaneel weergegeven, incombinatie met een geluidssignaal, om aan tegeven welke band(en) het betreft.


Te l age bandenspanning
Dit verklikkerlampje en het verklikkerlampje
STOP
gaan brandenin combinatie met een geluidssignaalen een melding op het display van het instrumentenpaneel die aangeeft welke
band(en) het betreft.) Stop onmiddellijk, maar vermijd abrupte
manoeuvres met het stuur en de remmen. ) Ver vang de beschadigde band (lekke band
of veel te lage bandenspanning) en laat debandenspanning zo snel mogelijk controleren.

Lekke band
Er wordt een melding op het display van het instrumentenpaneel weergegeven, in combinatie met een geluidssignaal, om aan te geven van welk(e) wiel(en)de bandenspanning niet meer gecontroleerd wordt of om
aan te geven dat er een storing in het systeem zit.
Raadpleeg het PEUGEOT-netwerk of een gekwalificeerde werkplaats om de defecte sensor(en) te
ver vangen.
Sensor(en) niet gedetecteerd of
defect
)Controleer zo snel mogelijk de
bandenspanning.
Dit dient te worden uitgevoerd bij koude banden.

168
Veiligheid
Elektronisch stabiliteitsprogramma (ESC:Electronic Stability Control) dat de volgendesystemen omvat:
- het antiblokkeersysteem (ABS) en de
elektronische remdrukregelaar (REF),
- de noodremassistentie (AFU),
- de antispinregeling (ASR),
- de d
ynamische stabiliteitscontrole (CDS).











Elektronische stabiliteitscontrole (ESC)


Begrippen


Antiblokkeersysteem (ABS) enelektronische remdrukregelaar (REF)

Deze systemen zorgen tijdens het remmen voor een betere stabiliteit en bestuurbaarheid vanuw auto en voor een betere controle in bochten,
vooral op een slecht of glad wegdek.
Het ABS voorkomt het blokkeren van de wielen
in het geval van een noodstop.
De elektronische remdrukre
gelaar verdeelt deremdruk over de wielen.


Noodremassistentie (AFU)

Dit systeem zorgt ervoor dat in noodgevallen de
optimale remdruk sneller wordt bereikt, zodatde remafstand kleiner wordt.
Het systeem wordt ingeschakeld als het rempedaal snel wordt ingetrapt en zorgt er voor
dat de benodigde bedieningskracht wordt
verminderd en de effectiviteit van het remmen
wordt vergroot.

Antispinregeling (ASR)

De ASR past de aandrijfkracht aan om het
doorspinnen van de wielen te voorkomen
via de remmen van de aan
gedreven wielenen de motor. De ASR zorgt ook voor meer koersstabiliteit bij het accelereren.


Dynamische stabiliteitscontrole(CDS)

Het CDS houdt de vier wielen in de gaten engrijpt, als de koers van de auto afwijkt vande door de bestuurder gewenste richting,automatisch in via de remmen van een of meerdere wielen en het motorkoppel om de
auto voor zover mogelijk weer in de juiste koers
te brengen.

7
169
Veiligheid
Tractiecontrole op
besneeuwde wegen
(Intelligent Traction Control)
Deze auto is uitgerust met een systeem dat
zorgt voor extra tractie op besneeuwde wegen:
Intelligent Traction Control.
Deze automatische functie is permanent
geactiveerd om situaties met weinig grip
op te sporen, zoals het wegrijden en het
voortbewegen van de auto in verse en diepe sneeuw of over platgereden sneeuw.
In dergelijke omstandigheden beperkt deIntelligent Traction Controlhet doorslippen
van de wielen om voor een optimale grip
te zor
gen. Zo wordt de aandrijving en debestuurbaarheid verbeterd.
In barre rijomstandigheden (diepe sneeuw,modder, enz.) kan het nuttig zijn de
dynamische stabiliteitscontroleen deantislipregelingtijdelijk uit te schakelen, zodatde wielen kunnen slippen, waardoor ze meer grip zouden kunnen vinden.
Het is raadzaam om het systeem zodra het kan
w
eer in te schakelen.
Onder gladde omstandigheden is het raadzaam
te rijden op winterbanden.
Werking
Antiblokkeersysteem (ABS) enelektronische remdrukregelaar (REF)
Trap het rempedaal bij een noodstop krachtig en volledig in en laat het niet los.


Zorg er bij ver vanging van de wielen (banden en velgen) voor dat wielen worden gemonteerd die voor uw autozijn gehomologeerd.
De normale werking van hetantiblokkeersysteem kan merkbaar zijn door het trillen van het rempedaal.
Als dit lampje gaat branden incombinatie met een geluidssignaal en een melding op het display,
duidt dit op een storing in het ABS-
systeem, waardoor u tijdens het remmen de controle over uw auto zou kunnen verliezen.

Als dit lampje gaat branden incombinatie met het lampje STOP
, Peen geluidssignaal en een meldingop het display, duidt dit op een
storing in de elektronische remdrukregelaar
waardoor u tijdens het remmen de controle over uw auto zou kunnen verliezen.
Stop onmiddellijk.Raadpleeg in beide gevallen het PEUGEOT-netwerk of een gekwalificeerde werkplaats.

170
Veiligheid
Dynamische stabiliteitscontrole(CDS)
Inschakelen
Dit systeem wordt automatisch ingeschakeld
zodra de motor wordt gestart.
Het systeem wordt geactiveerd zodra de wielen te
weini
g grip hebben of de koers van de auto afwijkt.
In dat
geval gaat dit verklikkerlampje
op het instrumentenpaneel
knipperen.

Uitschakelen
In bijzondere omstandigheden (als de auto
vastzit in de modder, sneeuw, in mulle grond,...)
kan het nuttig zijn het ESP-systeem uit teschakelen, zodat de wielen kunnen spinnen en
weer grip kunnen krijgen.
Het CDS-systeem zorgt voor meer veiligheid tijdens het rijden. Debestuurder mag zich echter nooit latenverleiden tot het nemen van meer risico's of te hard rijden. De goede werking van het systeem wordt verzekerd door de naleving vande voorschriften van de constructeur met betrekking tot de wielen (banden en velgen), onderdelen van hetremsysteem, elektronische onderdelen alsmede de montageprocedure en hetuitvoeren van werkzaamheden door het PEUGEOT- netwerk. Laat het systeem na een aanrijding controleren door het PEUGEOT-netwerk of door een gekwalificeerdewerkplaats.



Storing
Als dit verklikkerlampje gaat brandenin combinatie met een geluidssignaalen een melding op het display van het instrumentenpaneel, duidt dit op een storing in het systeem.
Raadpleeg het PEUGEOT-netwerk of eengekwalificeerde werkplaats om het systeem te
laten controleren.

Opnieuw inschakelen
Het systeem wordt automatisch weer
ingeschakeld als het contact opnieuw wordt
aan
gezet of vanaf snelheden boven 50 km/h.)Druk nogmaals op de knop "ESP OFF"
om
het systeem handmatig weer in te schakelen.

)
Druk op de knop "ESP OFF"
.

Als dit verklikkerlampje en het lampje
op de knop gaan branden, grijpt hetESP-systeem niet meer in op de
werking van de motor.

7
171
Veiligheid
Veiligheidsgor dels

Veiligheidsgordels vóór Veiligheidsgordels achter
De achterzitplaatsen zijn voorzien van een
driepuntsveiligheidsgordel met oprolautomaat
en spankrachtbegrenzer (met uitzondering van
de middelste zitplaats achter).
Omdoen
)
Trek aan de gordel en steek de gesp in de gordelsluiting. )
Controleer of de gordel goed is
vastgemaakt door even aan de riem te
trekken.



Losmaken
)
Druk op de rode knop van de gordelsluiting. )Houd de gordel vast ter wijl deze zich oprolt.


De veili
gheidsgordels vóór zijn voorzien van een pyrotechnische gordelspanner en een spankrachtbegrenzer.
Deze systemen zorgen voor extra bescherming
van de bestuurder en passagier bij frontale en zijdelingse aanrijdingen. Bij een krachtige
aanrijding zorgen de pyrotechnischegordelspanners er voor dat de veiligheidsgordelsstevig tegen de lichamen van de inzittenden
worden getrokken.
De pyrotechnische gordelspanners zijn actief
zodra het contact wordt aangezet.

De spankrachtbegrenzer beperkt de kracht
waarmee de gordel tegen het lichaam van de inzittenden getrokken wordt en bevordert
daarmee de veiligheid.

172
Veiligheid
Hoogteverstelling vóór
)Knijp, om het bevestigingspunt te vinden,
de knop in en schuif deze in één van de
standen.



Als de wagensnelheid hoger is
dan 20 km/h, knippert (knipperen)het pictogram (de pictogrammen)gedurende twee minuten in combinatie met een geluidssignaal. Na deze 2 minuten blijft (blijven) het pictogram (de
pictogrammen) branden zolang de bestuurder
of passagier(s) zijn gordel (hun gordels) niet
heeft (hebben) vastgemaakt.









Pictogram(men) veiligheidsgordel(s) losgemaakt/
niet vastgemaakt
1.Pictogram veiligheidsgordels voor en/of
achter losgemaakt/niet vastgemaakt, ophet instrumentenpaneel.
2. Pictogram veiligheidsgordel links voor.3.
Pictogram veiligheidsgordel rechts voor.4.Pictogram veiligheidsgordel rechts achter.
5.Pictogram veiligheidsgordel midden achter.
6. Pictogram veiligheidsgordel links achter.


Pictogram(men)veiligheidsgordel(s) voor en achter
Bij het aanzetten van het contact
gaat het pictogram 1op het
instrumentenpaneel en de
desbetreffende picto
grammen(2 t/m 6) op het pictogrammendisplay van
de veiligheidsgordels en passagiersairbagrood branden als de desbetreffendeveiligheidsgordel niet is vastgemaakt of weer is losgemaakt.

7
173
Veiligheid

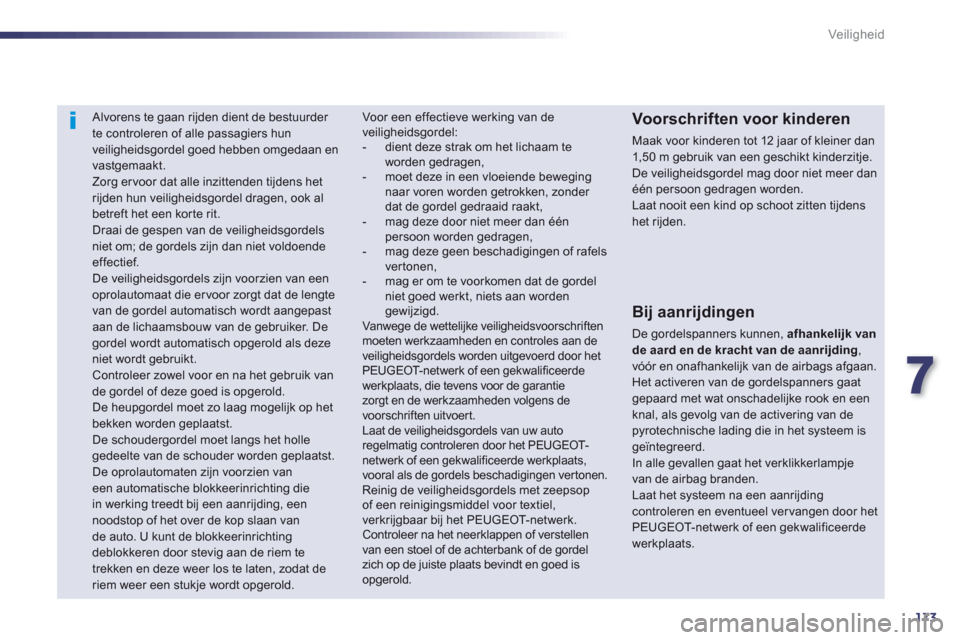

Alvorens te gaan rijden dient de bestuurder te controleren of alle passagiers hunveiligheidsgordel goed hebben omgedaan en
vastgemaakt. Zorg ervoor dat alle inzittenden tijdens hetrijden hun veiligheidsgordel dragen, ook albetreft het een korte rit.
Draai de gespen van de veiligheidsgordels niet om; de gordels zijn dan niet voldoendeeffectief.
De veiligheidsgordels zijn voorzien van eenoprolautomaat die ervoor zorgt dat de lengtevan de gordel automatisch wordt aangepast aan de lichaamsbouw van de gebruiker. Degordel wordt automatisch opgerold als deze niet wordt gebruikt.
Controleer zowel voor en na het gebruik vande gordel of deze goed is opgerold.
De heupgordel moet zo laag mogelijk op het bekken worden geplaatst. De schoudergordel moet langs het hollegedeelte van de schouder worden geplaatst. De oprolautomaten zijn voorzien van een automatische blokkeerinrichting diein werking treedt bij een aanrijding, een noodstop of het over de kop slaan van
de auto. U kunt de blokkeerinrichtingdeblokkeren door stevig aan de riem te trekken en deze weer los te laten, zodat deriem weer een stukje wordt opgerold.
Voorschriften voor kinderen
Maak voor kinderen tot 12 jaar of kleiner dan 1,50 m gebruik van een geschikt kinderzitje.
De veiligheidsgordel mag door niet meer danéén persoon gedragen worden. Laat nooit een kind op schoot zitten tijdens het rijden.
Voor een effectieve werking van deveiligheidsgordel:


- dient deze strak om het lichaam teworden gedragen,

- moet deze in een vloeiende bewegingnaar voren worden getrokken, zonder dat de gordel gedraaid raakt,

- mag deze door niet meer dan één persoon worden gedragen,

- mag deze geen beschadigingen of rafels ver tonen,

- mag er om te voorkomen dat de gordelniet goed werkt, niets aan wordengewijzigd.
Vanwege de wettelijke veiligheidsvoorschriften moeten werkzaamheden en controles aan de veiligheidsgordels worden uitgevoerd door het PEUGEOT- net wer k of een gekwalificeerdewerkplaats, die tevens voor de garantie zorgt en de werkzaamheden volgens de voorschriften uitvoert. Laat de veiligheidsgordels van uw auto regelmatig controleren door het PEUGEOT-netwerk of een gekwalificeerde werkplaats, vooral als de gordels beschadigingen vertonen. Reinig de veiligheidsgordels met zeepsopof een reinigingsmiddel voor textiel, verkrijgbaar bij het PEUGEOT- net wer k .
Controleer na het neerklappen of verstellenvan een stoel of de achterbank of de gordel zich op de juiste plaats bevindt en goed is opgerold.
Bij aanrijdingen
De gordelspanners kunnen, afhankelijk vande aard en de kracht van de aanrijding,vóór en onafhankelijk van de airbags afgaan. Het activeren van de gordelspanners gaat gepaard met wat onschadelijke rook en een knal, als gevolg van de activering van de pyrotechnische lading die in het systeem isgeïntegreerd.In alle gevallen gaat het verklikkerlampjevan de airbag branden. Laat het systeem na een aanrijdingcontroleren en eventueel ver vangen door hetPEUGEOT- net wer k of een gekwalificeerde werkplaats.

174
Veiligheid
Airbags
De airbags zijn speciaal ontworpen om de
veiligheid van de inzittenden (uitgezonderd
de middelste passagier achter) bij ernstige aanrijdingen te verbeteren. Ze vormeneen aanvulling op de werking van de
veiligheidsgordels met spanbegrenzers (behalve bij de middelste passagier achter).
De elektronische schoksensoren registreren
de frontale en zijdelingse aanrijdingen waaraan
de registratiezones voor een aanrijding worden
blootgesteld:
- bij een ernstige aanrijding gaan deairbags onmiddellijk af om de inzittenden
van de auto (uitgezonderd de middelste passagier achter) te beschermen. Direct na de aanrijding ontsnapt het gas snel uit de airbags, zodat het zicht niet wordtbelemmerd en de inzittenden de autoeventueel kunnen verlaten,
- bij een minder ernstige aanrijding of eenaanrijding van achteren en in bepaalde gevallen waarbij de auto over de kop slaat,
treden de airbags niet in werking. De
veiligheidsgordels zorgen in deze situaties
voor een afdoende bescherming.
De airbags werken alleen als hetcontact aan is. De airbags werken slechts eenmaal. Als er een tweede aanrijding plaatsvindt(tijdens hetzelfde of een volgendongeval), worden de airbags niet meer opgeblazen.
Het activeren van de airbags gaat gepaard met wat onschadelijke rook en een knal, als gevolg van de activering van de pyrotechnische lading die in het systeem is geïntegreerd. De rook is niet schadelijk, maar kan voor personen die hier gevoelig voor zijn,irriterend zijn. De knal die bij het afgaan wordt geproduceerd, kan het gehoor gedurende een korte periode enigszins verminderen.

Registratiezones voor een
aanrijding
A. Impactzone vóór.
B. Impactzone opzij.
Frontair bags

Activering

De airbags worden gelijktijdig opgeblazen,
behalve als de airbag aan passagierszijde
is uitgeschakeld, bij een ernstige frontale
aanrijding binnen (een gedeelte van) de
impactzone vóór (A), in de lengterichting
van de auto en vanaf de voorzijde richting
de achterzijde van de auto, die zich op eenhorizontale ondergrond moet bevinden.
De frontairbag wordt opgeblazen tussen de
bestuurder en het stuur of tussen de passagier
voorin en het dashboard om te verhinderen dat
deze naar voren wordt geslingerd. De
frontairbags beschermen de bestuurder en voorpassagier bij een ernstige frontale
aanrijding, om de kans op hoofd- en borstletsel
te verkleinen.
De bestuurdersairbag is geïntegreerd in het stuur wiel en de passagiersairbag in hetdashboard boven het dashboardkastje.
