2013 Peugeot 308 SW BL Instruktionsbog (in Danish)

11
215
PRAKTISKE OPLYSNINGER
SNESKÆRM *

Sneskærmen er en aftagelig plade,
som monteres for at undgå, at det sner
direkte ind i køleblæseren.

Montering



)
Placer sneskærmen på forkofange-
rens nederste del.

)
Tryk langs kanten for at fastgøre
den med clipsene en efter en.

Husk at fjerne sneskærmen:


- Når udetemperaturen er over
10°C.

- I tilfælde af bugsering.

- Ved kørsel med over 120 km/t.



Afmontering



)
Løft hver clips med en skruetrækker
for at løsne dem. Eftersom ventilatoren er elektrisk, af-
hænger dens køleevne ikke af moto-
rens omdrejningshastighed.


)
Sænk hastigheden, så motorens
omdrejningstal bliver lavere.
Den maksimale anhængervægt ved
længerevarende bjergkørsel afhænger
af vejens stigningsgrad og udetempe-
raturen.
Under alle omstændigheder skal man
være opmærksom på kølervæsketem-
peraturen.

Bremser
Ved kørsel med anhænger forøges
bremselængden.
For at begrænse opvarmningen af
bremser især ved nedkørsel i forbin-
delse med bjergkørsel anbefales det, at
motorbremsning anvendes.

Dæk


)
Kontroller dæktrykket på bilen og på
anhængeren, og overhold de anbe-
falede dæktryk.

Lygter


)
Kontroller, at afviserblinkene og
bremselyset på anhængeren virker.
De bageste parkeringsfølere af-
brydes automatisk, når der anven-
des et originalt anhængertræk fra
PEUGEOT.



)
Hvis kontrollampen og
STOP
-lampen begynder at
lyse, skal bilen standses,
og motoren slukkes hurtigst
muligt.


*
Afhængigt af destinationsland.

11
216
PRAKTISKE OPLYSNINGER
MONTERING AFTAGBØJLER

Sørg for ved montering af
tværgående tagbøjler, at de
sidder i den rigtige position
under de langsgående, afmærkede tag-
bøjler.
Anvend kun det udstyr, som anbefales
af PEUGEOT, og overhold fabrikantens
monteringsanvisninger.
For at kunne transportere last på bilens
tag, skal bilen være udstyret med tvær-
gående tagbøjler på langsgående tag-
bøjler.
Efterspænd de tværgående tagbøjler,
når lasten er lagt og spændt fast.
De langsgående tagbøjler kan ikke
afmonteres.
Maks. last på tagbøjlerne ved
en lasthøjde, der ikke overstiger
40 cm (undtagen cykelholder): 75 kg.
Hvis lasthøjden overstiger 40 cm,
skal bilens hastighed tilpasses i
henhold til vejens tilstand for ikke
at beskadige tagbøjlerne og mon-
teringsanordningerne på taget.
Overhold gældende lovgivning for
transport af genstande, der er læn-
gere end bilen.
MONTERING AFTAGBØJLER
Maks. last på taget med en laste-
højde, der ikke overstiger 40 cm
(undtagen cykelholder): 80 kg.
Hvis lastehøjden overstiger 40 cm,
skal du tilpasse bilens hastighed
efter vejens tilstand, så du ikke be-
skadiger tagbøjlerne.
Se dansk lovgivning for at sikre, at
du overholder reglerne for trans-
port af genstande, der er længere
end bilen. Ved montering af tværgående tagbøjler
skal de fire lynkoblinger, der er bereg-
net hertil, bruges.


)
Løft afdækningsklapperne,

)
Åbn dækslerne for befæstelsen på
hver tagbøjle med nøglen,

)
Placer hver befæstelse korrekt og
lås dem fast på taget,

)
Luk dækslerne for befæstelsen på
hver tagbøjle med nøglen.

11
217
PRAKTISKE OPLYSNINGER

"Beskyttelse":
Gulvmåtter * , stænklapper, sædeover-
træk til sæder med sideairbags, betræk
til beskyttelse af bilen, panelbeskyttel-
se, gennemsigtige lister til kofangere...

*
For at undgå at pedalerne blokeres,
skal du:


- Altid sørge for, at måtterne ligger
rigtigt og er korrekt fastgjort.

- Aldrig lægge flere måtter oven på
hinanden.

TILBEHØR

Et stort udvalg af tilbehør samt origi-
nale reservedele sælges hos den aut.
PEUGEOT-forhandler.
Dette tilbehør og disse dele er blevet te-
stet og godkendt til bilen med hensyn til
kvalitet og sikkerhed.
Alt er tilpasset bilen og har en reser-
vedelsreference samt nyder godt af
PEUGEOT's garanti.


"Komfort":
Parkeringsradar, solgardin til side- og
bagruder, vindafvisere til dørene, kø-
lemodul, fast tøjbøjle på nakkestøtte,
midterarmlæn foran, læselampe, duft-
patron...

Ombygningssæt
Der kan fås et ombygningssæt "Entrepri-
se", så bilen kan ombygges fra varebil til
personbil og omvendt (gælder ikke DK).

"Transportløsning":
Bagagerumsbakke, bagagerumsmåtte,
bagagerumsklodser, opbevaringsrum
under baghylde, tværgående tagbøjler,
cykelholder, skiholder, tagboks, anhæn-
gertræk, ledningsnet...

"Styling":
Læderrat, gearknop i aluminium, tåge-
forlygter, fodstøtte i aluminium, spoiler,
aluminiumsfælge, hjulkapsler, karros-
serisæt.
"Sikkerhed":
Tyverialarm kabine, låsebolte til hju-
lene, system til lokalisering af stjålne
biler, sædepuder og sæder til børn, al-
koholtest, nødhjælpskasse, advarsels-
trekant, sikkerhedsvest, hundegitter,
tågelygtesæt, dækreparationssæt, sne-
kæder, skridsikre hjulbetræk...
Hvis anhængertrækket og dets led-
ningsnet monteres af et ikke auto-
riseret PEUGEOT-værksted, skal
fabrikantens anvisninger overhol-
des.

11
218
PRAKTISKE OPLYSNINGER
Montering af elektrisk udstyr el-
ler tilbehør, der ikke sælges af
PEUGEOT, kan medføre fejl i bi-
lens elektroniske system samt eks-
tra brændstofforbrug.
Vi beder om, at dette bemærkes,
og anbefaler, at man tager kontakt
med en aut. PEUGEOT-forhandler
for at få præsenteret vores udvalg
af udstyr og tilbehør.

Afh. af den gældende lovgivning
kan sikkerhedsveste, advarselstre-
kant, ekstra pærer og reservesik-
ringer være standardudstyr i bilen.
"Multimedia":
Bilradioer, navigationssystem, hånd-
frit sæt, højttalere, DVD-afspiller, USB
Box, WiFi on board...

Installation af
radiokommunikationssendere
Før sendere til radiokommunika-
tion med udvendig antenne efter-
monteres på bilen, bør du kontakte
en aut. PEUGEOT-forhandler, som
kan fortælle om specifikationerne
(frekvensbånd, maks. udgangsef-
fekt, antenneposition, særlige mon-
teringsbetingelser) for de sendere,
der kan monteres i overensstem-
melse med EU-direktivet vedrøren-
de elektromagnetisk kompatibilitet
(2004/104/CE).


Hos den autoriserede PEUGEOT-
forhandler kan du ligeledes købe
bilplejemidler (til ind- og udvendig brug) -
som f.eks. de økologiske produkter
"TECHNATURE", efterfyldningsproduk-
ter (sprinklervæske, mv.), lakstifter og
spraydåser med reparationslak i samme
farve som bilen, refills (patron til dækre-
parationssæt mv.)...

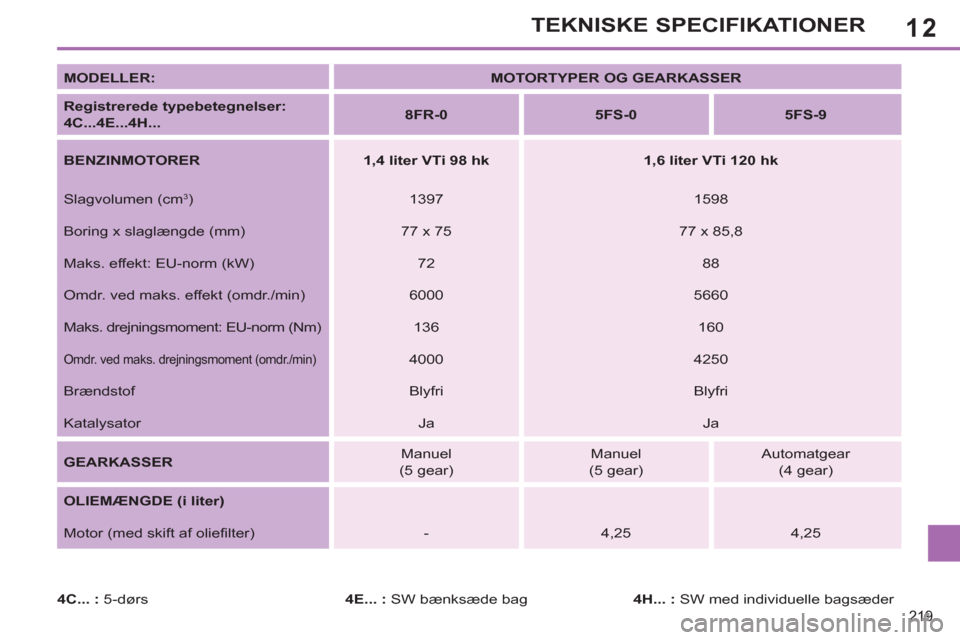

12
219
TEKNISKE SPECIFIKATIONER

MODELLER:


MOTORTYPER OG GEARKASSER



Registrerede typebetegnelser:
4C...4E...4H...


8FR-0



5FS-0



5FS-9



BENZINMOTORER


1,4 liter VTi 98 hk



1,6 liter VTi 120 hk


Slagvolumen (cm
3
)
1397
1598
Boring x slaglængde (mm)
77 x 75
77 x 85,8
Maks. effekt: EU-norm (kW)
72
88
Omdr. ved maks. effekt (omdr./min)
6000
5660
Maks. drejningsmoment: EU-norm (Nm)
136
160

Omdr. ved maks. drejningsmoment (omdr./min)

4000
4250
Brændstof
Blyfri
Blyfri
Katalysator
Ja
Ja

GEARKASSER

Manuel
(5 gear)
Manuel
(5 gear)
Automatgear
(4 gear)

OLIEMÆNGDE (i liter)


Motor (med skift af oliefilter)
-
4,25
4,25

4C... :
5-dørs
4E... :
SW bænksæde bag
4H... :
SW med individuelle bagsæder

12
220
TEKNISKE SPECIFIKATIONER

MODELLER:


MOTORTYPER OG GEARKASSER



Registrerede typebetegnelser:
4C... 4E... 4H...


N6A-C
N6A-5



5FE-J



5FV-8



5FV-A



5FM-J



BENZINMOTORER


1,6 liter 16V
110 hk



1,6 liter THP
150 hk



1,6 liter THP 156 hk



1,6 liter THP
163 hk


Slagvolumen (cm
3
)
1587
1 598
1598
1 598
Boring x slaglængde (mm) 82
x 107
77 x 85,8
77 x 85,8
77 x 85,8
Maks. effekt: EU-norm (kW)
78
11 0
11 5
120
Omdr. ved maks. effekt (omdr./min)
5600
6 000
6000
6 000
Maks. drejningsmoment: EU-norm (Nm)
142
240
240
240

Omdr. ved maks. drejningsmoment (omdr./min)

4000
1400
1 400
1 400
Brændstof
Blyfri
Blyfri
Blyfri
Blyfri
Katalysator
Ja
Ja
Ja
Ja

GEARKASSER

Manuel
(5 gear)
Automatgear
(6 gear)
Manuel
(6 gear)
Automatgear
(6 gear)
Automatgear
(6 gear)

OLIEMÆNGDE (i liter)

Motor (med skift af oliefilter)
3,25
-
-
-
-

4C... :
5-dørs
4E... :
SW bænksæde bag
4H... :
SW med individuelle bagsæder

12

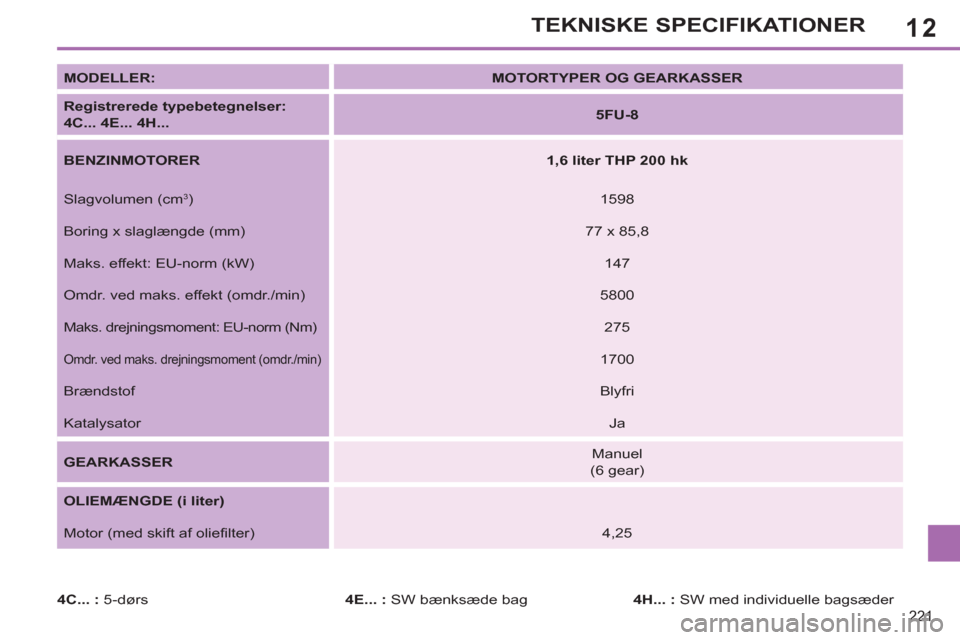

221
TEKNISKE SPECIFIKATIONER

MODELLER:


MOTORTYPER OG GEARKASSER



Registrerede typebetegnelser:
4C... 4E... 4H...


5FU-8



BENZINMOTORER


1,6 liter THP 200 hk


Slagvolumen (cm
3
)
1598
Boring x slaglængde (mm)
77 x 85,8
Maks. effekt: EU-norm (kW)
147
Omdr. ved maks. effekt (omdr./min)
5800

Maks. drejningsmoment: EU-norm (Nm)

275

Omdr. ved maks. drejningsmoment (omdr./min)

1700
Brændstof
Blyfri
Katalysator
Ja

GEARKASSER

Manuel
(6 gear)

OLIEMÆNGDE (i liter)

Motor (med skift af oliefilter)
4,25

4C... :
5-dørs
4E... :
SW bænksæde bag
4H... :
SW med individuelle bagsæder

12

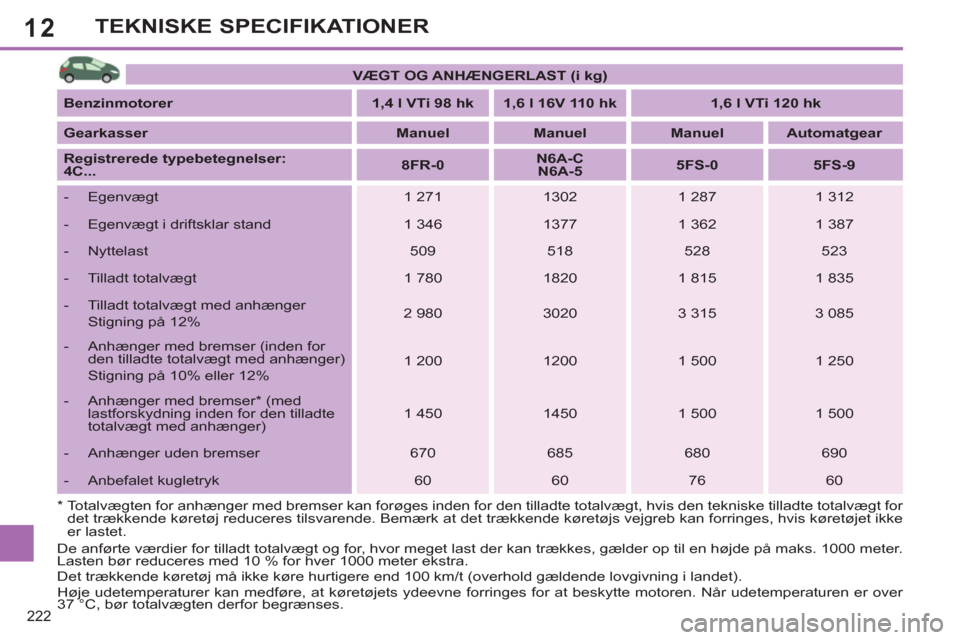

222
TEKNISKE SPECIFIKATIONER

*
Totalvægten for anhænger med bremser kan forøges inden for den tilladte totalvægt, hvis den tekniske tilladte totalvægt for
det trækkende køretøj reduceres tilsvarende. Bemærk at det trækkende køretøjs vejgreb kan forringes, hvis køretøjet ikke
er lastet.
De anførte værdier for tilladt totalvægt og for, hvor meget last der kan trækkes, gælder op til en højde på maks. 1000 meter.
Lasten bør reduceres med 10 % for hver 1000 meter ekstra.
Det trækkende køretøj må ikke køre hurtigere end 100 km/t (overhold gældende lovgivning i landet).
Høje udetemperaturer kan medføre, at køretøjets ydeevne forringes for at beskytte motoren. Når udetemperaturen er over
37 °C, bør totalvægten derfor begrænses.

VÆGT OG ANHÆNGERLAST (i kg)



Benzinmotorer


1,4 l VTi 98 hk



1,6 l 16V 110 hk



1,6 l VTi 120 hk



Gearkasser


Manuel



Manuel



Manuel



Automatgear



Registrerede typebetegnelser:
4C...


8FR-0



N6A-C
N6A-5



5FS-0



5FS-9




- Egenvægt
1 271
1302
1 287
1 312


- Egenvægt i driftsklar stand
1 346
1377
1 362
1 387


- Nyttelast
509
518
528
523


- Tilladt totalvægt
1 780
1820
1 815

1 835


- Tilladt totalvægt med anhænger
Stigning på 12%
2 980
3020
3 315
3 085


- Anhænger med bremser (inden for
den tilladte totalvægt med anhænger)
Stigning på 10% eller 12%
1 200
1200
1 500
1 250


- Anhænger med bremser * (med
lastforskydning inden for den tilladte
totalvægt med anhænger)
1 450
1450
1 500
1 500


- Anhænger uden bremser
670
685
680
690


- Anbefalet kugletryk
60
60
76
60
