2013 PEUGEOT 3008 Manual del propietario (in Spanish)

183
INFORMACIÓN PRÁCTICA

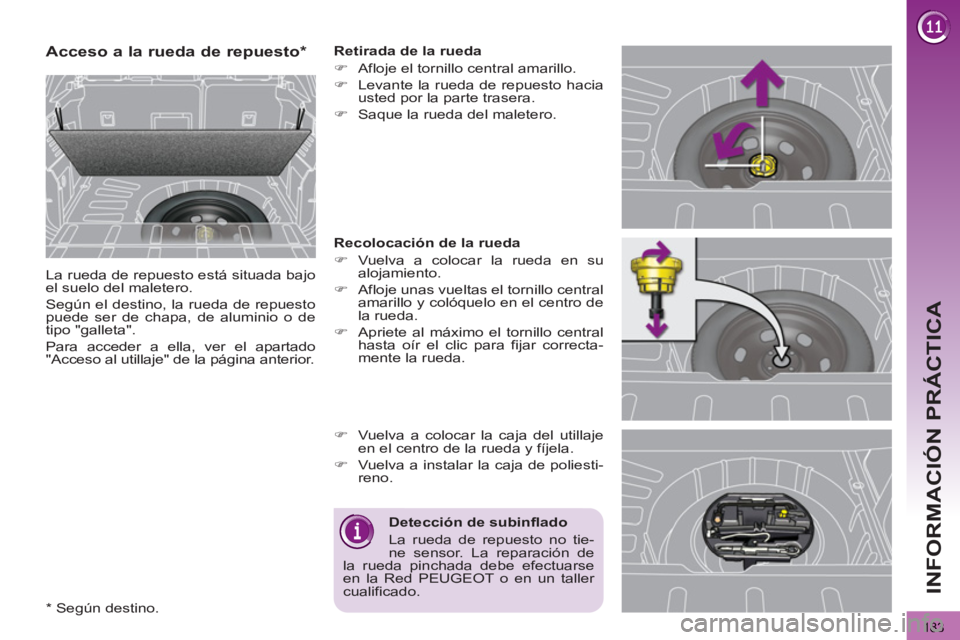

Acceso a la rueda de repuesto *

La rueda de repuesto está situada bajo
el suelo del maletero.
Según el destino, la rueda de repuesto
puede ser de chapa, de aluminio o de
tipo "galleta".
Para acceder a ella, ver el apartado
"Acceso al utillaje" de la página anterior.
Retirada de la rueda


)
Afloje el tornillo central amarillo.

)
Levante la rueda de repuesto hacia
usted por la parte trasera.

)
Saque la rueda del maletero.


Recolocación de la rueda


)
Vuelva a colocar la rueda en su
alojamiento.

)
Afloje unas vueltas el tornillo central
amarillo y colóquelo en el centro de
la rueda.

)
Apriete al máximo el tornillo central
hasta oír el clic para fijar correcta-
mente la rueda.

)
Vuelva a colocar la caja del utillaje
en el centro de la rueda y fíjela.

)
Vuelva a instalar la caja de poliesti-
reno.


Detección de subinflado
La rueda de repuesto no tie-
ne sensor. La reparación de
la rueda pinchada debe efectuarse
en la Red PEUGEOT o en un taller
cualificado.


*
Según destino.

184
INFORMACIÓN PRÁCTICA

Estacionamiento del
vehículo
Inmovilice el vehículo de modo
que no obstaculice la circulación. El
suelo debe ser horizontal, estable y
no resbaladizo.
Accione el freno de estacionamiento
(salvo si está programado en modo
automático), corte el contacto e intro-
duzca la primera marcha * para blo-
quear las ruedas.
Compruebe que se hayan encendido
el testigo de frenos y el testigo P
del
mando del freno de estacionamiento.
Si es necesario, calce la rueda diagonal-
mente opuesta a la que vaya a cambiar.
Asegúrese siempre de que los ocu-
pantes hayan salido del vehículo y
se encuentren en una zona que ga-
rantice su seguridad.
Nunca se coloque bajo un vehículo
elevado con un gato; utilice una bo-
rriqueta.

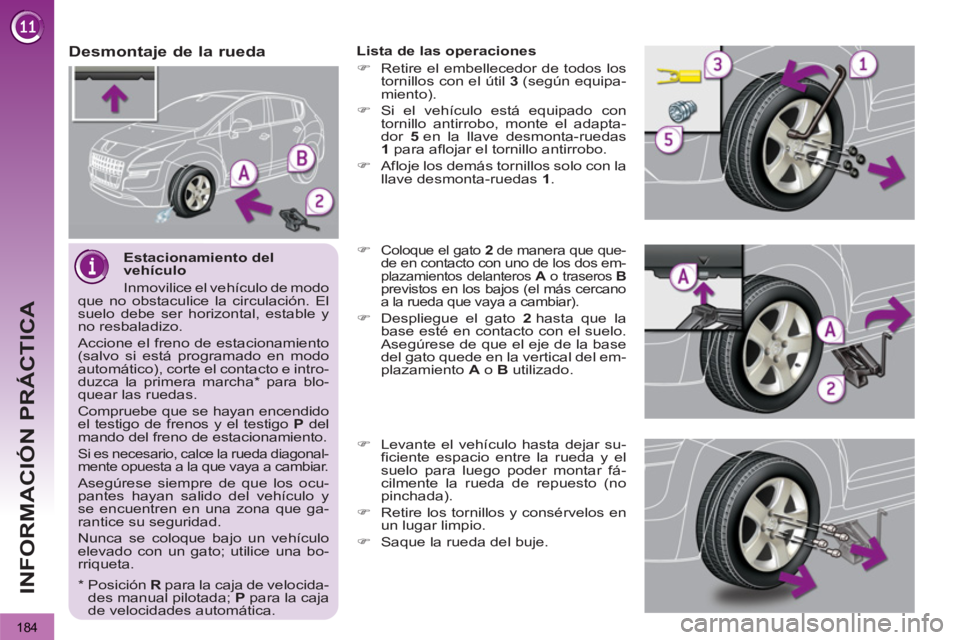

Desmontaje de la rueda

Lista de las operaciones


)
Retire el embellecedor de todos los
tornillos con el útil 3
(según equipa-
miento).

)
Si el vehículo está equipado con
tornillo antirrobo, monte el adapta-
dor 5
en la llave desmonta-ruedas
1
para aflojar el tornillo antirrobo.

)
Afloje los demás tornillos solo con la
llave desmonta-ruedas 1
.

)

Coloque el gato 2
de manera que que-
de en contacto con uno de los dos em-
plazamientos delanteros A
o traseros B
previstos en los bajos (el más cercano
a la rueda que vaya a cambiar).

)
Despliegue el gato 2
hasta que la
base esté en contacto con el suelo.
Asegúrese de que el eje de la base
del gato quede en la vertical del em-
plazamiento A
o B
utilizado.

)
Levante el vehículo hasta dejar su-
ficiente espacio entre la rueda y el
suelo para luego poder montar fá-
cilmente la rueda de repuesto (no
pinchada).

)
Retire los tornillos y consérvelos en
un lugar limpio.

)
Saque la rueda del buje.



*
Posición R
para la caja de velocida-
des manual pilotada; P
para la caja
de velocidades automática.

185
INFORMACIÓN PRÁCTICA

Fijación de la rueda de
repuesto de "galleta"
Si el vehículo está equipado
con ruedas de aluminio, es normal
observar, al apretar los tornillos du-
rante el montaje, que las arandelas
no apoyan sobre la rueda de repues-
to de "galleta". La sujección de la
rueda se realiza por el apoyo cónico
de cada tornillo.

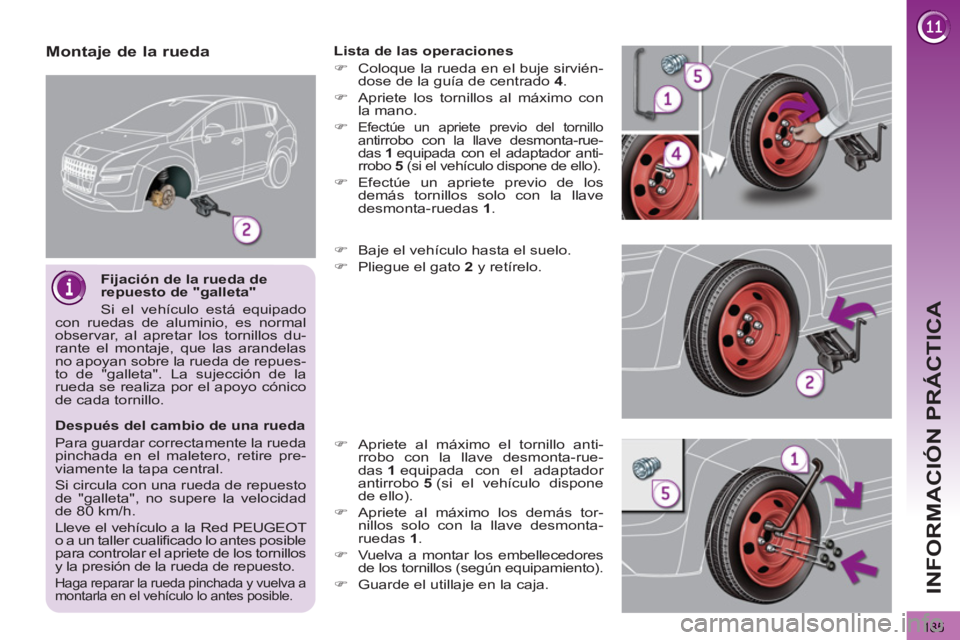

Montaje de la rueda

Lista de las operaciones


)
Coloque la rueda en el buje sirvién-
dose de la guía de centrado 4
.

)
Apriete los tornillos al máximo con
la mano.

)

Efectúe un apriete previo del tornillo
antirrobo con la llave desmonta-rue-
das 1
equipada con el adaptador anti-
rrobo 5
(si el vehículo dispone de ello).


)
Efectúe un apriete previo de los
demás tornillos solo con la llave
desmonta-ruedas 1
.

)
Baje el vehículo hasta el suelo.

)
Pliegue el gato 2
y retírelo.

)
Apriete al máximo el tornillo anti-
rrobo con la llave desmonta-rue-
das 1
equipada con el adaptador
antirrobo 5
(si el vehículo dispone
de ello).

)
Apriete al máximo los demás tor-
nillos solo con la llave desmonta-
ruedas 1
.

)
Vuelva a montar los embellecedores
de los tornillos (según equipamiento).

)
Guarde el utillaje en la caja.


Después del cambio de una rueda
Para guardar correctamente la rueda
pinchada en el maletero, retire pre-
viamente la tapa central.
Si circula con una rueda de repuesto
de "galleta", no supere la velocidad
de 80 km/h.
Lleve el vehículo a la Red PEUGEOT
o a un taller cualificado lo antes posible
para controlar el apriete de los tornillos
y la presión de la rueda de repuesto.
Haga reparar la rueda pinchada y vuelva a
montarla en el vehículo lo antes posible.

186
INFORMACIÓN PRÁCTICA

Riesgo de electrocución
El cambio de una lámpara de
xenón (D1S-35W) debe efec-
tuarse en la Red PEUGEOT o en un
taller cualificado.

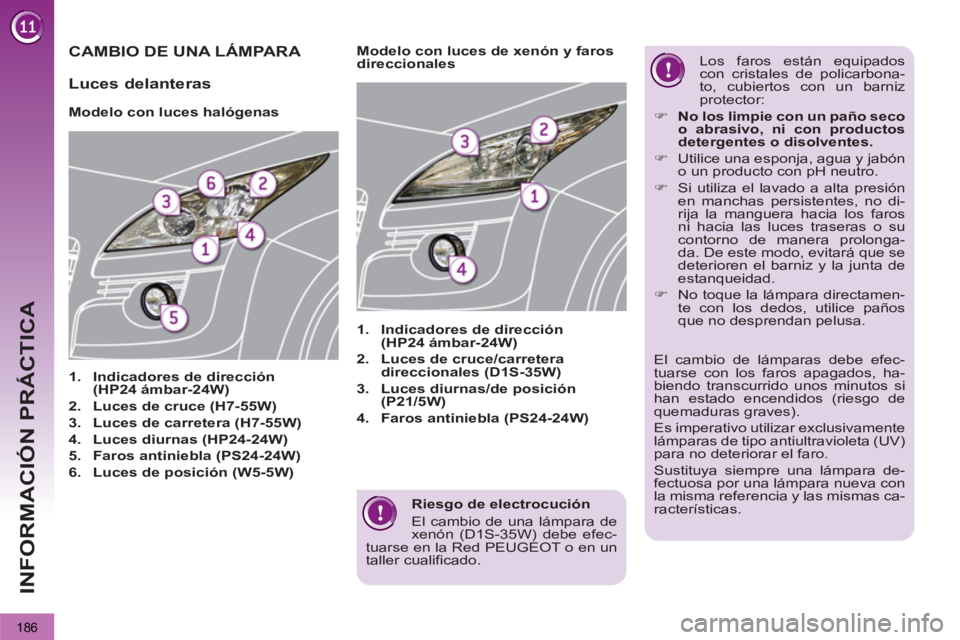

CAMBIO DE UNA LÁMPARA








Modelo con luces halógenas


1.
Indicadores de dirección
(HP24 ámbar-24W)


2.
Luces de cruce (H7-55W)


3.
Luces de carretera (H7-55W)


4.
Luces diurnas (HP24-24W)


5.
Faros antiniebla (PS24-24W)


6.
Luces de posición (W5-5W)





1.
Indicadores de dirección
(HP24 ámbar-24W)


2.
Luces de cruce/carretera
direccionales (D1S-35W)


3.
Luces diurnas/de posición
(P21/5W)


4.
Faros antiniebla (PS24-24W)






























Modelo con luces de xenón y faros
direccionales Los faros están equipados
con cristales de policarbona-
to, cubiertos con un barniz
protector:


)
No los limpie con un paño seco
o abrasivo, ni con productos
detergentes o disolventes.


)
Utilice una esponja, agua y jabón
o un producto con pH neutro.

)
Si utiliza el lavado a alta presión
en manchas persistentes, no di-
rija la manguera hacia los faros
ni hacia las luces traseras o su
contorno de manera prolonga-
da. De este modo, evitará que se
deterioren el barniz y la junta de
estanqueidad.

)
No toque la lámpara directamen-
te con los dedos, utilice paños
que no desprendan pelusa.


Luces delanteras


El cambio de lámparas debe efec-
tuarse con los faros apagados, ha-
biendo transcurrido unos minutos si
han estado encendidos (riesgo de
quemaduras graves).
Es imperativo utilizar exclusivamente
lámparas de tipo antiultravioleta (UV)
para no deteriorar el faro.
Sustituya siempre una lámpara de-
fectuosa por una lámpara nueva con
la misma referencia y las mismas ca-
racterísticas.

187
INFORMACIÓN PRÁCTICA

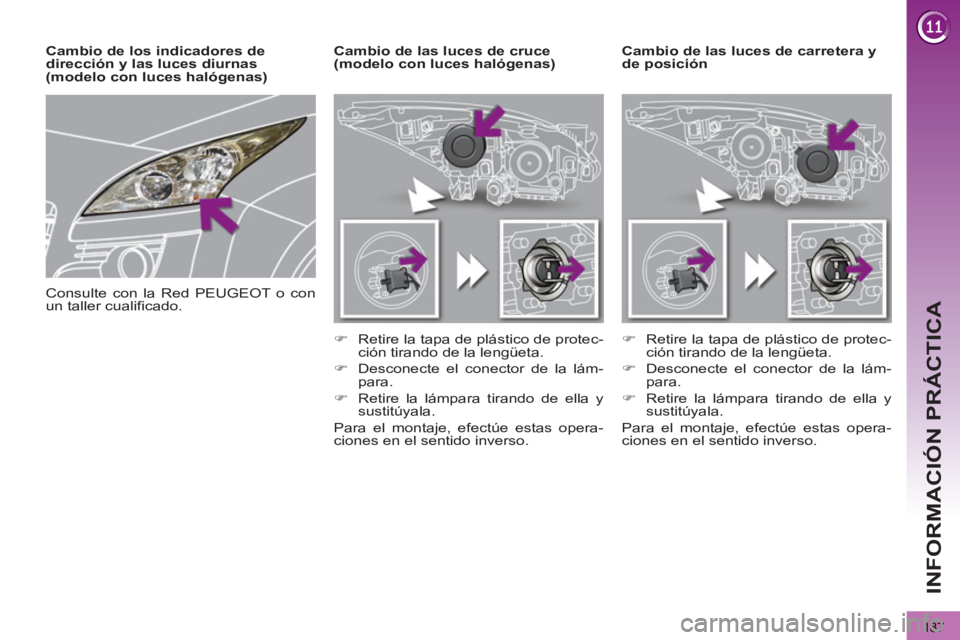

Cambio de las luces de carretera y
de posición






Cambio de las luces de cruce
(modelo con luces halógenas)


)
Retire la tapa de plástico de protec-
ción tirando de la lengüeta.

)
Desconecte el conector de la lám-
para.

)
Retire la lámpara tirando de ella y
sustitúyala.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.


)
Retire la tapa de plástico de protec-
ción tirando de la lengüeta.

)
Desconecte el conector de la lám-
para.

)
Retire la lámpara tirando de ella y
sustitúyala.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.


Cambio de los indicadores de
dirección y las luces diurnas
(modelo con luces halógenas)
Consulte con la Red PEUGEOT o con
un taller cualificado.

188
INFORMACIÓN PRÁCTICA

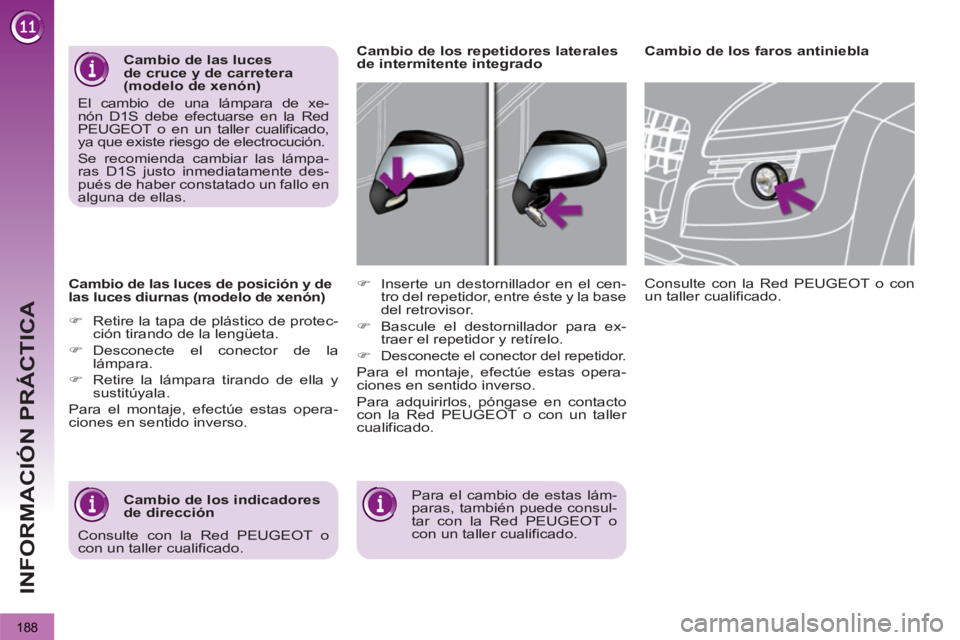

Cambio de las luces de posición y de
las luces diurnas (modelo de xenón)


)
Retire la tapa de plástico de protec-
ción tirando de la lengüeta.

)
Desconecte el conector de la
lámpara.

)
Retire la lámpara tirando de ella y
sustitúyala.
Para el montaje, efectúe estas opera-
ciones en sentido inverso.







Cambio de los faros antiniebla

Para el cambio de estas lám-
paras, también puede consul-
tar con la Red PEUGEOT o
con un taller cualificado.
Consulte con la Red PEUGEOT o con
un taller cualificado.


)
Inserte un destornillador en el cen-
tro del repetidor, entre éste y la base
del retrovisor.

)
Bascule el destornillador para ex-
traer el repetidor y retírelo.

)

Desconecte el conector del repetidor.

Para el montaje, efectúe estas opera-
ciones en sentido inverso.
Para adquirirlos, póngase en contacto
con la Red PEUGEOT o con un taller
cualificado.






Cambio de los repetidores laterales
de intermitente integrado







Cambio de los indicadores
de dirección







Cambio de las luces
de cruce y de carretera
(modelo de xenón)
El cambio de una lámpara de xe-
nón D1S debe efectuarse en la Red
PEUGEOT o en un taller cualificado,
ya que existe riesgo de electrocución.
Se recomienda cambiar las lámpa-
ras D1S justo inmediatamente des-
pués de haber constatado un fallo en
alguna de ellas.
Consulte con la Red PEUGEOT o
con un taller cualificado.

INFORMACIÓN PRÁCTICA

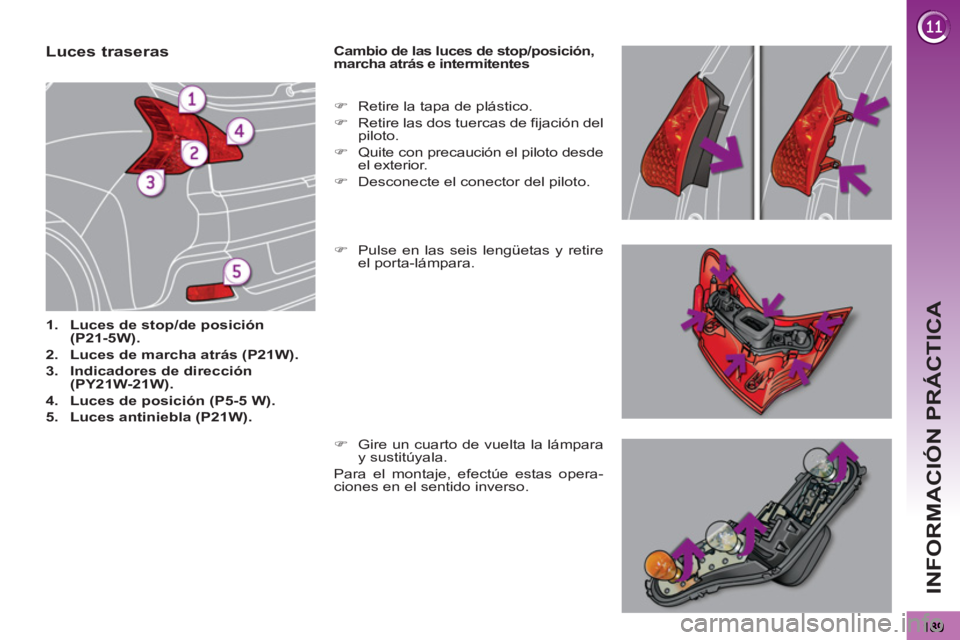

Luces traseras



1.
Luces de stop/de posición
(P21-5W).


2.
Luces de marcha atrás (P21W).


3.
Indicadores de dirección
(PY21W-21W).


4.
Luces de posición (P5-5 W).


5.
Luces antiniebla (P21W).




Cambio de las luces de stop/posición,
marcha atrás e intermitentes

)
Pulse en las seis lengüetas y retire
el porta-lámpara.

)
Retire la tapa de plástico.

)
Retire las dos tuercas de fijación del
piloto.

)
Quite con precaución el piloto desde
el exterior.

)
Desconecte el conector del piloto.

)
Gire un cuarto de vuelta la lámpara
y sustitúyala.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.

190
INFORMACIÓN PRÁCTICA

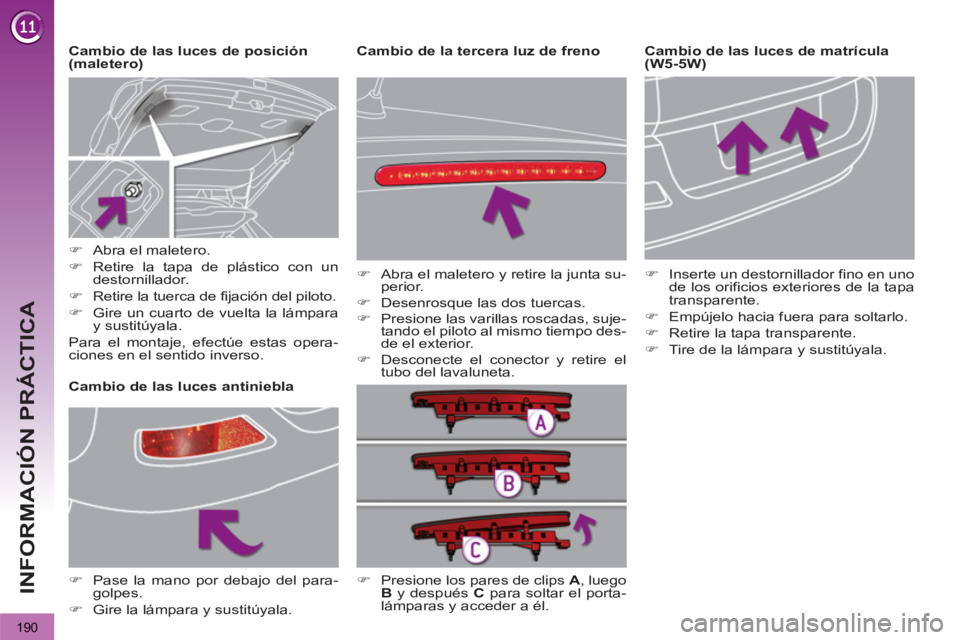

Cambio de las luces de matrícula
(W5-5W)
Cambio de las luces de posición
(maletero)

















Cambio de las luces antiniebla

)
Abra el maletero.

)
Retire la tapa de plástico con un
destornillador.

)
Retire la tuerca de fijación del piloto.

)
Gire un cuarto de vuelta la lámpara
y sustitúyala.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.



)
Pase la mano por debajo del para-
golpes.

)
Gire la lámpara y sustitúyala.



)
Inserte un destornillador fino en uno
de los orificios exteriores de la tapa
transparente.

)
Empújelo hacia fuera para soltarlo.

)
Retire la tapa transparente.

)
Tire de la lámpara y sustitúyala.



)
Presione los pares de clips A
, luego
B
y después C
para soltar el porta-
lámparas y acceder a él.



















Cambio de la tercera luz de freno


)
Abra el maletero y retire la junta su-
perior.

)
Desenrosque las dos tuercas.

)
Presione las varillas roscadas, suje-
tando el piloto al mismo tiempo des-
de el exterior.

)
Desconecte el conector y retire el
tubo del lavaluneta.
