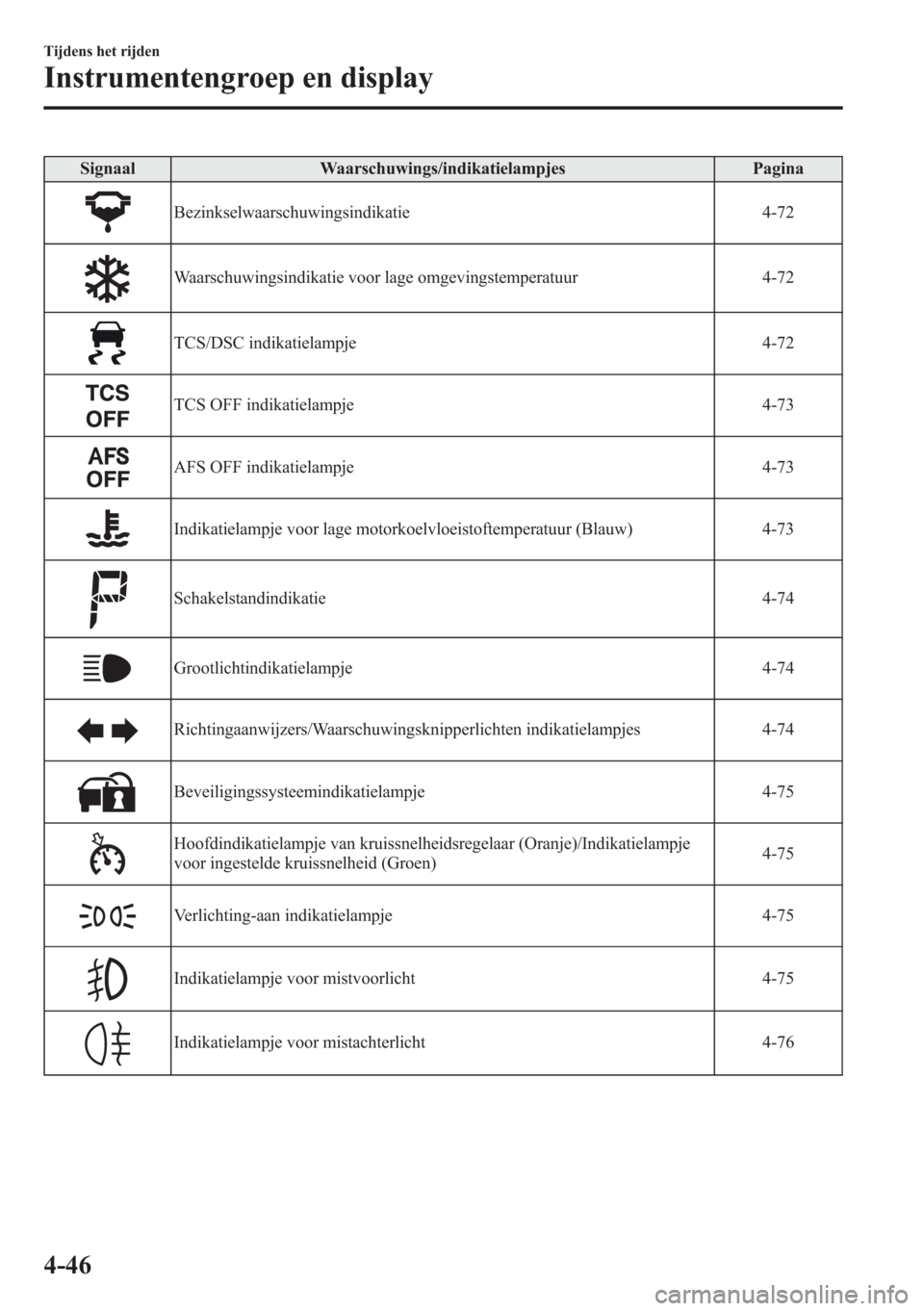

2013 MAZDA MODEL CX-5 display

Signaal Waarschuwings/indikatielampjes Pagina
Bezinkselwaarschuwingsindikatie 4-72
Waarschuwingsindikatie voor lage omgevingstemperatuur 4-72
TCS/DSC indikatielampje 4-72
TCS OFF indikatielampje 4-73
AFS OFF indikatielampje 4-73
Indikatielampje voor lage motorkoelvloeistoftemperatuur (Blauw) 4-73
Schakelstandindikatie 4-74
Grootlichtindikatielampje 4-74
Richtingaanwijzers/Waarschuwingsknipperlichten indikatielampjes 4-74
Beveiligingssysteemindikatielampje 4-75
Hoofdindikatielampje van kruissnelheidsregelaar (Oranje)/Indikatielampje
voor ingestelde kruissnelheid (Groen)4-75
Verlichting-aan indikatielampje 4-75
Indikatielampje voor mistvoorlicht 4-75
Indikatielampje voor mistachterlicht 4-76
4-46
Tijdens het rijden
Instrumentengroep en display

qType B
Waarschuwings/indikatielampjes zullen verschijnen in de gearceerde gedeelten
Signaal Waarschuwings/indikatielampjes Pagina
Hoofdwaarschuwingslampje 4-50
Remwaarschuwingslampje 4-50
Waarschuwingslampje van anti-blokkeer remsysteem (ABS) 4-51
Laadsysteemwaarschuwingslampje 4-52
Motoroliewaarschuwingslampje 4-53
Motorwaarschuwingslampje 4-53
Waarschuwingslampje voor hoge motorkoelvloeistoftemperatuur (Rood) 4-54
i-stop waarschuwingslampje (Oranje)/indikatielampje (Groen) 4-55
Rijbaanveranderingcontrolesysteem (RVM) waarschuwingslampje
(Oranje)/indikatielampje (Groen)4-57
Rijstrookafwijkingwaarschuwingssysteem (LDWS) waarschuwingslampje
(Oranje)/indikatielampje (Groen)4-57
4WD waarschuwingslampje 4-58
Tijdens het rijden
Instrumentengroep en display
4-47

Signaal Waarschuwings/indikatielampjes Pagina
Waarschuwingslampje voor automatische transmissie 4-59
Stuurbekrachtiging defect lampje 4-60
Waarschuwingslampje voor systeem van airbag/voorspanners van voorste
veiligheidsgordels4-61
Waarschuwingslampje voor laag brandstofpeil 4-61
Veiligheidsgordelwaarschuwingslampje 4-61
Open-portier waarschuwingslampje 4-63
120 km/h waarschuwingslampje 4-64
Rijsnelheidwaarschuwingsindikatie 4-34
Waarschuwingslampje voor laag sproeiervloeistofniveau 4-64
Waarschuwingslampje van bandenspanningcontrolesysteem 4-64
KEY waarschuwingslampje (Rood)/indikatielampje (Groen) 4-67
Koplampregelsysteem (HBC) waarschuwingslampje
(Oranje)/indikatielampje (Groen)4-69
Voorgloei-indikatielampje 4-70
Dieseldeeltjesfilter indikatielampje 4-70
Moersleutelindikatielampje 4-71
Waarschuwingsindikatie voor lage omgevingstemperatuur 4-72
4-48
Tijdens het rijden
Instrumentengroep en display

Signaal Waarschuwings/indikatielampjes Pagina
TCS/DSC indikatielampje 4-72
TCS OFF indikatielampje 4-73
AFS OFF indikatielampje 4-73
Indikatielampje voor lage motorkoelvloeistoftemperatuur (Blauw) 4-73
Schakelstandindikatie 4-74
Grootlichtindikatielampje 4-74
Richtingaanwijzers/Waarschuwingsknipperlichten indikatielampjes 4-74
Beveiligingssysteemindikatielampje 4-75
Hoofdindikatielampje van kruissnelheidsregelaar (Oranje)/Indikatielampje
voor ingestelde kruissnelheid (Groen)4-75
Verlichting-aan indikatielampje 4-75
Indikatielampje voor mistvoorlicht 4-75
Indikatielampje voor mistachterlicht 4-76
Tijdens het rijden
Instrumentengroep en display
4-49

qHoofdwaarschuwingslampje
Wanneer het contact op ON wordt gezet,
zal dit waarschuwingslampje gedurende
enkele seconden blijven branden.
Type A
Wordt getoond wanneer melding van de
systeemdefecten vereist is.
Controleer het bericht dat wordt
aangegeven op de display en raadpleeg
een deskundige reparateur, bij voorkeur
een officiële Mazda reparateur.
Type B
Het lampje gaat in de volgende gevallen
continu branden. Raadpleeg een
deskundige reparateur, bij voorkeur een
officiële Mazda reparateur.
lEr is een defect in het
accubeheersysteem.
lEr is een defect in de remschakelaar.
(SKYACTIV-D 2.2)
lEr is een defect in de hydraulische
regeling van de motor.
lEr is een defect in de distributieketting
van de motor.
lEr is een defect in de voorverwarming.
qRemwaarschuwingslampje
Dit waarschuwingslampje heeft de
volgende functies:
Waarschuwing voor aangetrokken
handrem/waarschuwingslampje
inspecteren
Het waarschuwingslampje gaat branden
wanneer de handrem is aangetrokken en
het contact op START of ON gezet wordt.
Het waarschuwingslampje gaat uit, zodra
de handrem volledig ontspannen wordt.
Waarschuwing voor laag
remvloeistofpeil
Als het remwaarschuwingslampje blijft
branden alhoewel de handrem is vrijgezet,
is het niveau van de remvloeistof mogelijk
laag of is er een probleem in het
remsysteem. Breng de auto onmiddellijk
op een veilige plaats tot stilstand en neem
contact op met een deskundige reparateur,
bij voorkeur een officiële Mazda
reparateur.
4-50
Tijdens het rijden
Instrumentengroep en display

WAARSCHUWING
Niet rijden wanneer het
remwaarschuwingslampje brandt.
Neem contact op met een deskundige
reparateur, bij voorkeur een officiële
Mazda reparateur om de remmen zo
spoedig mogelijk te laten inspecteren:
Rijden terwijl het
remwaarschuwingslampje brandt is
gevaarlijk. Het geeft aan dat de
remmen wellicht totaal niet
functioneren of dat ze op elk moment
volledig buiten bedrijf kunnen raken.
Laat de remmen onmiddellijk
inspecteren indien dit lampje blijft
branden nadat u gecontroleerd heeft
of de handrem volledig ontspannen is.
OPGELET
Ook is het mogelijk dat het effectieve
remvermogen vermindert, zodat u het
rempedaal krachtiger moet intrappen
dan normaal om de auto tot stilstand te
brengen.
qWaarschuwingslampje van anti-
blokkeer remsysteem (ABS)
Het waarschuwingslampje blijft
gedurende enkele seconden branden
wanneer het contact op ON gezet wordt.Wanneer het ABS waarschuwingslampje
van het ABS systeem tijdens het rijden
blijft branden, geeft dit aan dat de ABS
besturingseenheid een defect in het
systeem vastgesteld heeft. In dat geval zal
het remsysteem op dezelfde wijze werken
als bij een auto zonder ABS.
Als dit gebeurt, dient u zo spoedig
mogelijk een deskundige reparateur, bij
voorkeur een officiële Mazda reparateur te
raadplegen.
OPMERKING
Wanneer de motor met behulp van een
hulpaccu gestart wordt, is het toerental
ongelijkmatig en is het mogelijk dat het
ABS waarschuwingslampje gaat
branden. In dit geval is dit het gevolg
van een nagenoeg uitgeputte accu en
duidt dit niet op een defect in het ABS
systeem.
Laad de accu.
Zie Opladen van de accu op pagina
6-41.
Tijdens het rijden
Instrumentengroep en display
4-51

qWaarschuwing van elektronisch
remkrachtverdelingssysteem
Als de stuureenheid van het elektronisch
remkrachtverdelingssysteem vaststelt dat
bepaalde onderdelen niet goed
functioneren, is het mogelijk dat de
stuureenheid het
remwaarschuwingslampje en het ABS
waarschuwingslampje tegelijkertijd laat
branden. Er is vermoedelijk een probleem
in het elektronisch
remkrachtverdelingssysteem.
WAARSCHUWING
Rijd niet wanneer zowel het ABS
waarschuwingslampje als het
remwaarschuwingslampje beide
branden. Laat de auto naar een
deskundige reparateur, bij voorkeur
een officiële Mazda reparateur slepen
om de remmen zo spoedig mogelijk te
laten inspecteren:
Rijden terwijl het ABS
waarschuwingslampje en
remwaarschuwingslampje
tegelijkertijd branden is gevaarlijk.
Wanneer beide lampjes branden,
kunnen de achterwielen tijdens een
noodstop sneller gaan blokkeren dan
onder normale omstandigheden.
qLaadsysteemwaarschuwingsindikatie/
waarschuwingslampje
Type B
Dit waarschuwingslampje gaat branden
wanneer het contact op ON wordt gezet
en gaat uit wanneer de motor gestart
wordt.
Type A/Type B
Als het waarschuwingslampje/indikatie
tijdens het rijden gaat branden, geeft dit
een storing aan in de dynamo of in het
laadsysteem.
Rijd naar de kant van de weg en breng de
auto op een veilige plaats tot stilstand.
Raadpleeg een deskundige reparateur, bij
voorkeur een officiële Mazda reparateur.
OPGELET
Wanneer het waarschuwingslampje van
het laadsysteem brandt, niet met de auto
doorrijden omdat de motor plotseling
zou kunnen stoppen.
4-52
Tijdens het rijden
Instrumentengroep en display

qMotoroliewaarschuwingsindikatie/
waarschuwingslampje
Type B
Dit waarschuwingslampje gaat branden
wanneer het contact op ON wordt gezet
en gaat uit wanneer de motor gestart
wordt.
Type A/Type B
Dit waarschuwingslampje/
waarschuwingsindikatie geeft aan dat de
druk van de motorolie laag is.
Bij SKYACTIV-D 2.2 gaat ook het
motoroliewaarschuwingslampje/
waarschuwingsindikatie branden als de
motorolie ernstig vervuild is.
OPGELET
De motor niet laten draaien wanneer de
oliedruk laag is. Anders kan dit
uitgebreide motorschade tot gevolg
hebben.
Als tijdens het rijden het lampje gaat
branden of de waarschuwingsindikatie
wordt getoond:
1. Rijd naar de kant van de weg en breng
de auto op een veilige en vlakke plaats
tot stilstand.
2. Zet de motor stop en wacht 5 minuten
om de olie naar het carter te laten
terugvloeien.3. Inspecteer het motoroliepeil (pagina
6-27). Als het peil laag is, de juiste
hoeveelheid motorolie bijvullen en er
daarbij op letten niet teveel bij te
vullen.
OPGELET
De motor niet laten draaien als het
oliepeil laag is. Anders kan dit
uitgebreide motorschade tot gevolg
hebben.
4. Start de motor en controleer het
waarschuwingslampje/
waarschuwingsindikatie.
Indien het lampje/indikatie blijft branden
ook als het oliepeil normaal is of nadat u
olie heeft bijgevuld, de motor
onmiddellijk stopzetten en uw auto naar
een deskundige reparateur, bij voorkeur
een officiële Mazda reparateur laten
slepen.
qMotorwaarschuwingslampje
Dit indikatielampje gaat branden wanneer
het contact op ON wordt gezet en gaat uit
wanneer de motor gestart wordt.
Tijdens het rijden
Instrumentengroep en display
4-53
