2013 MAZDA MODEL CX-5 display

qOnderhoudsmonitor (Type A
instrumentengroep)
De volgende kennisgevingen voor
periodieke inspectie kunnen getoond
worden door de onderhoudsmonitor in te
schakelen.
lPeriodiek onderhoud
lBandenrotatie
lBandensp. Controleren
De onderhoudsmonitor toont de
informatie wanneer het contact op ON
gezet wordt.
OPMERKING
Deze functie is tijdens het rijden buiten
werking.
Methode voor begin-instelling
1. Druk op het omhoog
of omlaag
gedeelte van de INFO schakelaar en
selecteer Instellingen en druk
vervolgens op de INFO toets.
2. Druk op het omhoog
of omlaag
gedeelte van de INFO schakelaar en
selecteer Onderhoud en druk
vervolgens op de INFO toets.
3. Druk op het omhoog
of omlaag
gedeelte van de INFO schakelaar om
uit het onderstaande het item te
selecteren dat u wilt inschakelen en
druk vervolgens op de INFO toets.
lInterval
lBandenrotatie
lBandenspann.
OPMERKING
Als een item voor Periodieke
onderhoudsbeurten is ingesteld, kunnen
zowel de tijd als de afstand ingesteld
worden. Voor andere items dan
Periodieke onderhoudsbeurten, kan de
afstand oftewel de tijd ingesteld
worden.
4. Druk op het omhoog
of omlaag
gedeelte van de INFO schakelaar en
selecteer Tijd instellen of Afstand inst.
en druk vervolgens op de INFO toets.
Het scherm voor het instellen van de
afstand of de tijd tot aan de volgende
onderhoudsperiode wordt getoond.
4-30
Tijdens het rijden
Instrumentengroep en display

5. Druk op het omhoogof omlaag
gedeelte van de INFO schakelaar om
de ingestelde afstand of tijd te wijzigen
en druk op de INFO toets. Druk op de
INFO toets in als geen veranderingen
noodzakelijk zijn.
OPMERKING
lDe waarden van de begin-instelling
worden getoond overeenkomstig het
onderhoudsschema (behalve
bepaalde landen). Zie het schema
van Periodieke onderhoudsbeurten
voor de regionale
onderhoudsschema's op pagina 6-3.
lwordt op de ingestelde items
getoond.
Foutmeldingendisplay
Wanneer de resterende tijd of de afstand 0
benaderen, wordt telkens wanneer het
contact op ON gezet wordt een bericht
gegeven.
OPMERKING
lAls terwijl een bericht getoond wordt
een van de INFO schakelaars
(omhoog
, omlaagof INFO
toets) wordt ingedrukt, zal het
bericht de volgende keer dat het
contact op ON gezet wordt niet meer
getoond worden.
lNadat onderhoud aan de auto is
uitgevoerd en de resterende tijd/
afstand is teruggesteld, wordt het
bericht voor de volgende
onderhoudsperiode getoond wanneer
de resterende afstand of tijd tot aan
de volgende onderhoudsperiode 0
benadert (wordt getoond wanneer de
motor gestart wordt).
lAls er meerdere berichten zijn,
worden deze getoond al naargelang
hun volgorde.
lAls OFF is ingesteld voor Berichten,
worden er geen berichten getoond.
Tijdens het rijden
Instrumentengroep en display
4-31

Foutmeldingendisplay
Onderwerp Begin van berichtweergave Getoond bericht
Periodiek onderhoud Wanneer de resterende afstand minder is dan
500 km of de resterende dagen minder zijn
dan 15
(al naargelang wat zich het eerst voordoet)Periodieke onderhoudsbeurt nodig
Bandenrotatie Wanneer de resterende afstand minder is dan
500 kmBandenrotatie nodig
Bandensp. Controleren Wanneer de resterende dagen minder zijn
dan 15Bandspanning Spanning verhogen
Terugstelmethode
Als terugstellen wordt uitgevoerd nadat
een onderhoudsbeurt is voltooid, wordt
een kennisgeving van de volgende
onderhoudsperiode getoond wanneer de
periode nadert.
1. Druk op het omhoog
of omlaag
gedeelte van de INFO schakelaar en
selecteer Instellingen en druk
vervolgens op de INFO toets.
2. Druk op het omhoog
of omlaag
gedeelte van de INFO schakelaar en
selecteer Onderhoud en druk
vervolgens op de INFO toets.
3. Druk op het omhoog
of omlaag
gedeelte van de INFO schakelaar om
uit het onderstaande het item te
selecteren dat u wilt terugstellen en
druk vervolgens op de INFO toets.
lInterval
lBandenrotatie
lBandenspann.
OPMERKING
lDe huidige resterende afstand en tijd
worden getoond.
lOok als de resterende afstand of tijd
0 voorbij zijn, toont de display geen
min (_
) en blijft de waarde op 0.
4-32
Tijdens het rijden
Instrumentengroep en display

4. Druk op het omhoogof omlaag
gedeelte van de INFO schakelaar en
selecteer Tijd instellen of Afstand inst.
en druk vervolgens op de INFO toets.
De resterende waarden voor tijd en
afstand keren terug naar de voorheen
ingestelde waarden. Druk op de INFO
toets in als geen veranderingen
noodzakelijk zijn.
OPMERKING
lAls de instellingen van de
beginwaarden worden gewijzigd,
worden de waarden die u instelt
getoond, niet de beginwaarden.
lOok als de accu wordt losgekoppeld,
wordt de informatie van de
resterende afstand en tijd niet gewist.
Methode voor het uitschakelen van het
systeem
De onderhoudsmonitor kan uitgeschakeld
worden nadat deze is ingeschakeld. Als u
deze wilt uitschakelen, wordt de
berekening van de resterende afstand en
tijd tot aan de volgende
onderhoudsperiode stopgezet en wordt er
geen bericht getoond dat een naderende
onderhoudsperiode aangeeft.
1. Druk op het omhoog
of omlaag
gedeelte van de INFO schakelaar en
selecteer Instellingen en druk
vervolgens op de INFO toets.
2. Druk op het omhoog
of omlaag
gedeelte van de INFO schakelaar en
selecteer Onderhoud en druk
vervolgens op de INFO toets.
3. Druk op het omhoog
of omlaag
gedeelte van de INFO schakelaar om
uit het onderstaande het item te
selecteren dat u wilt uitschakelen en
druk vervolgens op de INFO toets.
lInterval
lBandenrotatie
lBandenspann.
Tijdens het rijden
Instrumentengroep en display
4-33

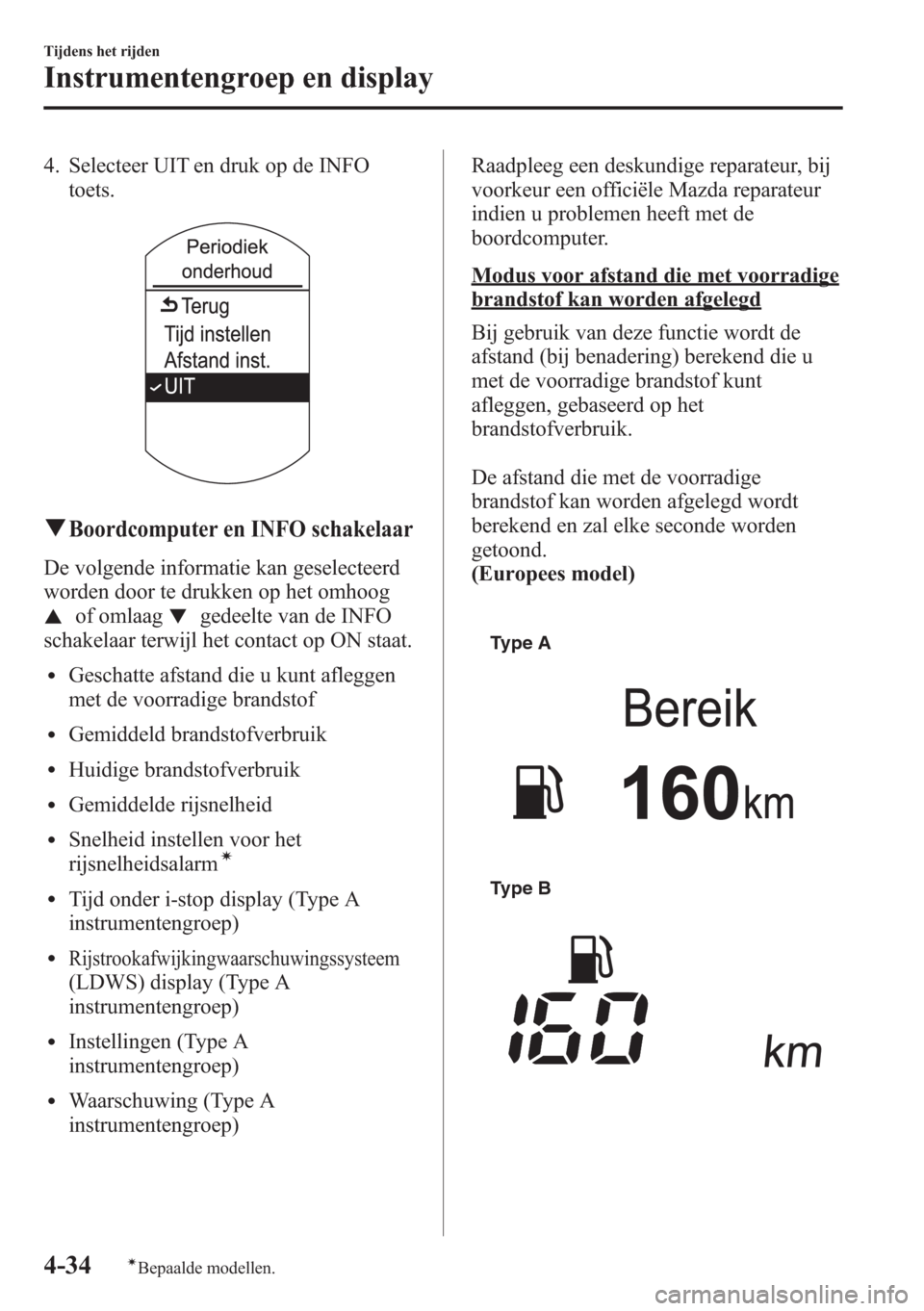

4. Selecteer UIT en druk op de INFO
toets.
qBoordcomputer en INFO schakelaar
De volgende informatie kan geselecteerd
worden door te drukken op het omhoog
of omlaaggedeelte van de INFO
schakelaar terwijl het contact op ON staat.
lGeschatte afstand die u kunt afleggen
met de voorradige brandstof
lGemiddeld brandstofverbruik
lHuidige brandstofverbruik
lGemiddelde rijsnelheid
lSnelheid instellen voor het
rijsnelheidsalarmí
lTijd onder i-stop display (Type A
instrumentengroep)
lRijstrookafwijkingwaarschuwingssysteem
(LDWS) display (Type A
instrumentengroep)
lInstellingen (Type A
instrumentengroep)
lWaarschuwing (Type A
instrumentengroep)Raadpleeg een deskundige reparateur, bij
voorkeur een officiële Mazda reparateur
indien u problemen heeft met de
boordcomputer.
Modus voor afstand die met voorradige
brandstof kan worden afgelegd
Bij gebruik van deze functie wordt de
afstand (bij benadering) berekend die u
met de voorradige brandstof kunt
afleggen, gebaseerd op het
brandstofverbruik.
De afstand die met de voorradige
brandstof kan worden afgelegd wordt
berekend en zal elke seconde worden
getoond.
(Europees model)
Type A
Type B
4-34
Tijdens het rijden
íBepaalde modellen.
Instrumentengroep en display

(Behalve Europees model)
OPMERKING
lAlhoewel de indicatie voor de
afstand die kan worden afgelegd met
de voorradige brandstof een
voldoende resterend aantal
kilometers aangeeft alvorens
bijtanken noodzakelijk wordt, zo
spoedig mogelijk bijtanken als het
brandstofpeil erg laag is of als het
waarschuwingslampje voor laag
brandstofpeil gaat branden.
lDe indikatie verandert alleen
wanneer u meer dan ongeveer 10
liter brandstof tankt.
lDe afstand die kan worden afgelegd
met de voorradige brandstof geeft bij
benadering de afstand aan die met de
auto gereden kan worden totdat alle
maatstrepen in de brandstofmeter die
de resterende brandstofvoorraad
aangeven verdwijnen.
Gemiddeld brandstofverbruik
Deze modus toont het gemiddelde
brandstofverbruik door het berekenen van
het totale brandstofverbruik en de totaal
afgelegde afstand sinds de aankoop van
de auto, het opnieuw aansluiten van de
accu na loskoppeling of het terugstellen
van de gegevens. Het gemiddelde
brandstofverbruik wordt berekend en elke
minuut getoond.
(Europees model)
Type A
Type B
Tijdens het rijden
Instrumentengroep en display
4-35

(Behalve Europees model)
Houd de INFO toets langer dan 1,5
seconde ingedrukt om de informatie op de
display te wissen.
Na het indrukken van de INFO toets zal -
- - L/100 km gedurende ongeveer 1
minuut op de display verschijnen. Daarna
wordt het gemiddelde brandstofverbruik
opnieuw berekend en op de display.
Huidige brandstofverbruikmodus
Deze stand geeft het huidige
brandstofverbruik aan, berekend op basis
van de verbruikte brandstof en de
afgelegde afstand.
Het huidige brandstofverbruik wordt
berekend en zal elke 2 seconden worden
getoond.(Europees model)
Type A
Type B
(Behalve Europees model)
Wanneer u de snelheid heeft teruggebracht
tot ongeveer 5 km/h, zal - - - L/100 km op
de display worden aangegeven.
4-36
Tijdens het rijden
Instrumentengroep en display

Modus voor gemiddelde rijsnelheid
Deze modus toont de gemiddelde
rijsnelheid door het berekenen van de
afgelegde afstand en de tijd sinds het
aansluiten van de accu of het terugstellen
van de gegevens.
De gemiddelde rijsnelheid wordt berekend
en zal elke 10 seconden worden getoond.
(Europees model)
Type A
Type B
(Behalve Europees model)
Houd de INFO toets langer dan 1,5
seconde ingedrukt om de informatie op de
display te wissen. Na het indrukken van
de INFO toets, zal gedurende ongeveer 1
minuut - - - km/h worden getoond,
alvorens de rijsnelheid opnieuw wordt
berekend en op de display wordt
aangegeven.
Snelheidsinstellingdisplay voor
rijsnelheidsalarmí
In deze modus wordt de huidige instelling
voor het rijsnelheidsalarm getoond.
U kunt de instelling van de rijsnelheid
waarbij de waarschuwing wordt gegeven
veranderen.
OPMERKING
De display van het rijsnelheidsalarm
wordt gelijktijdig geactiveerd met het
klinken van de pieptoon. Bij de type B
instrumentengroep, gaat de ingestelde
rijsnelheid enkele malen knipperen.
Tijdens het rijden
Instrumentengroep en display
4-37íBepaalde modellen.
