2013 Lancia Voyager servis

Volba motorového oleje – vznětový
motor o objemu 2,8 l
Plně syntetický motorový olej SELE-
NIA MULTIPOWER C3 SAE visko-
zitního stupně 5W-30 vyhovující kvali-
fikaci FIAT 9.55535-S3, API SM/CF,
ACEA C3 nebo ekvivalentní produkt.
Syntetické motorové oleje
Syntetické motorové oleje můžete
používat pod podmínkou, že budou spl-
něny požadavky na doporučenou kvalitu
oleje a že budou dodržovány doporučené
intervaly údržby pro výměny oleje a
filtru.
Látky přidávané do motorového oleje
Do motorového oleje nepřidávejte
žádné dodatečné látky kromě barviv pro
detekci netěsností. Motorový olej je pro-
dukt s odborně navrženým složením
a jeho vlastnosti mohou být přidáním
dodatečných látek zhoršeny.
Likvidace použitého motorového
oleje a olejových filtrů
Při likvidaci použitého motorového
oleje a olejových filtrů vozidla je nutné
postupovat opatrně. Nešetrná likvidacepoužitého motorového oleje a olejových
filtrů představuje problém pro životní
prostředí. O způsobu a místu bezpečné
likvidace použitého motorového oleje
a olejových filtrů se informujte u autori-
zovaného dealera, v autoservisu nebo
u státního úřadu.
FILTR MOTOROVÉHO
OLEJE
Při každé výměně motorového oleje
vyměňte filtr motorového oleje za nový.
Volby filtru motorového oleje
Tyto motory mají plnoprůtokový ole-
jový filtr. Při výměně používejte filtr
tohoto typu. Kvalita náhradních filtrů se
značně liší. K zajištění co neúčinnější
funkce používejte pouze vysoce kvalitní
filtry. Filtry motorového oleje LANCIA
jsou vysoce kvalitní olejové filtry a jejich
použití se doporučuje.
FILTR VZDUCHOVÉHO
ČISTIČE MOTORU
Správné intervaly údržby viz „Harmo-
nogram údržby“.
UPOZORN\fNÍ!
Systém přívodu vzduchu (čistič vzdu-
chu, hadice atd.) zajiš\buje ochranu
v případě zpětného šlehnutí do sacího
potrubí motoru. Nedemontujte sys-
tém přívodu vzduchu (čistič vzduchu,
hadice atd.) s výjimkou demontáže
nutné pro provedení opravy nebo
údržby. Před startováním motoru
s demontovaným systémem přívodu
vzduchu (čistič vzduchu, hadice atd.)
se ujistěte, že se v blízkosti motoro-
vého prostoru nenacházejí žádné
osoby. V opačném případě by mohlo
dojít k vážnému zranění.
Volba filtru vzduchového \bisti\be
motoru
Kvalita náhradních filtrů vzduchového
čističe se značně liší. K zajištění co neú

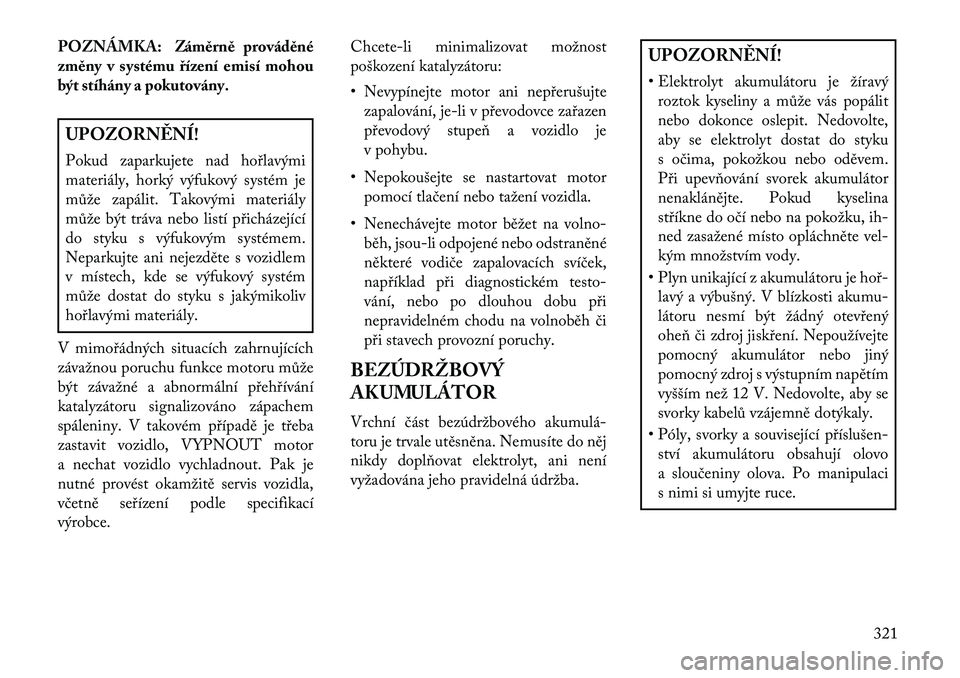

POZNÁMKA: Záměrně prováděné
změny v systému řízení emisí mohou
být stíhány a pokutovány.UPOZORN\fNÍ!
Pokud zaparkujete nad hořlavými
materiály, horký výfukový systém je
může zapálit. Takovými materiály
může být tráva nebo listí přicházející
do styku s výfukovým systémem.
Neparkujte ani nejezděte s vozidlem
v místech, kde se výfukový systém
může dostat do styku s jakýmikoliv
hořlavými materiály.
V mimořádných situacích zahrnujících
závažnou poruchu funkce motoru může
být závažné a abnormální přehřívání
katalyzátoru signalizováno zápachem
spáleniny. V takovém případě je třeba
zastavit vozidlo, VYPNOUT motor
a nechat vozidlo vychladnout. Pak je
nutné provést okamžitě servis vozidla,
včetně seřízení podle specifikací
výrobce. Chcete-li minimalizovat možnost
poškození katalyzátoru:
• Nevypínejte motor ani nepřerušujte
zapalování, je-li v převodovce zařazen
převodový stupeň a vozidlo je
v pohybu.
• Nepokoušejte se nastartovat motor pomocí tlačení nebo tažení vozidla.
• Nenechávejte motor běžet na volno- běh, jsou-li odpojené nebo odstraněné
některé vodiče zapalovacích svíček,
například při diagnostickém testo-
vání, nebo po dlouhou dobu při
nepravidelném chodu na volnoběh či
při stavech provozní poruchy.
BEZÚDRŽBOVÝ
AKUMULÁTOR
Vrchní část bezúdržbového akumulá

Vzduchový filtr klimatizaceVAROVÁNÍ!
Údržbu vozidla nechejte provést u
autorizovaného dealera LANCIA. V
případě rutinních nebo malých úkonů
údržby, které chcete provést sami,
doporučujeme používat správné vyba-
vení, originální náhradní díly
LANCIA a patřičná média; v žádném
případě neprovádějte úkony, s nimiž
nemáte odborné zkušenosti.
Správné intervaly údržby viz „Harmo-
nogram údržby“.UPOZORN\fNÍ!
Nedemontujte vzduchový filtr klima-
tizace, když běží ventilátor; může do-
jít k úrazu.
Vzduchový filtr klimatizace je umístěný
v sání čerstvého vzduchu za odkládací
skříňkou. Při výměně filtru postupujte
takto:
1. Otevřete odkládací přihrádku
a vyjměte celý její obsah. 2. Zatlačte boky odkládací přihrádky
dovnitř a vyklopte dvířka.
3. Otočte odkládací přihrádku dolů.
4. Odpojte dva přídržné jazýčky, kte-
rými je kryt filtru připevněn ke skříni
klimatizace a topení, a sejměte kryt.
5. Vytáhněte vzduchový filtr klimati-
zace rovně ze skříně.
6. Při instalaci vzduchového filtru kli-
matizace musí šipka na filtru směřovat
k podlaze. Při instalaci krytu filtru se
ujistěte, zda přídržné jazýčky plně
zapadly do krytu.
VAROVÁNÍ!
Vzduchový filtr klimatizace je ozna-
čen šipkou, která udává směr prou-
dění vzduchu filtrem. Pokud filtr
nenasadíte správně, budete ho muset
vyměňovat častěji.
7. Otočte dvířka odkládací přihrádky
zpět na své místo.
MAZÁNÍ KAROSERIE
Zámky a veškeré otočné body karosérie
včetně takových dílů, jako jsou kolejnice
pro pojezd sedadel, otočné body a
válečky závěsů dveří, závěsy zadních
výklopných dveří, posuvných dveří a
kapoty musí být mazány pravidelně za
použití vazelíny na bázi lithia nebo ekvi-
valentním, aby byl zajištěn tichý a
snadný pohyb a ochrana proti korozi a
opotřebení. Před nanesením maziva je
nutné z příslušných dílů setřít hadrem
prach a kovové piliny. Po dokončení
mazání setřete nadbytečný olej a mazací
tuk. Zvláštní pozornost také věnujte
součástem západky kapoty, aby se zajis-
tila její správná funkce. Při provádění
ostatních servisních prací pod otevřenou
Výměna vzduchového filtru klimatizace
323

(nemrznoucí kapaliny) na bázi etylen-
glykolu dětmi nebo zvířaty, neskladujte
ji v otevřených nádobách a nepřipus\bte,
aby rozlitá kapalina vytvořila na zemi
louže. Pokud dojde k jejímu pozření
dítětem nebo domácím zvířetem, ihned
vyhledejte lékařskou pomoc. Ihned
utřete veškerou kapalinu rozlitou na
zem.
Hladina chladicí kapaliny
Láhev na chladicí kapalinu umožňuje
rychlou vizuální kontrolu, zda je hladina
chladicí kapaliny dostatečná. U stude-
ného motoru by měla být hladina chla-
dicí kapaliny motoru (nemrznoucí kapa-
liny) v regenerační lahvi na chladicí
kapalinu mezi značkami na lahvi.
Chladič normálně zůstává zcela napl-
něný, není tedy třeba snímat uzávěr
chladiče kromě případů, kdy kontrolu-
jete bod zamrznutí chladicí kapaliny
motoru (nemrznoucí kapaliny) nebo při
výměně chladicí kapaliny motoru
(nemrznoucí kapaliny). O těchto čin-
nostech se poraďte se servisním techni-
kem. Jestliže je provozní teplota motoru
vyhovující, lahev na chladicí kapalinu je
třeba kontrolovat jen jednou za měsíc.Je-li k zachování správné hladiny nutné
doplnit do systému chladicí kapalinu
motoru (nemrznoucí kapalinu), je nutné
ji nalít do lahve na chladicí kapalinu.
Systém nepřeplňujte.
Co je třeba si zapamatovat
POZNÁMKA: Pokud vozidlo
zastavíte po ujetí několika kilometrů,
můžete zpozorovat, že z přední \básti
motorového prostoru vystupuje pára.
Je to běžně způsobeno tím, že se na
chladi\bi usadí vlhkost způsobená deš

Žárovky zadních mlhových
světel . . . . . . . . . . . . . . . . . . LED(jejich servis provádí
autorizovaný dealer)
Středové vyvýšené brzdové
světlo . . . . . . . . . . . . . . . . . LED (jejich servis provádíautorizovaný dealer)
Světlo registrační značky . . . W5W
VÝM\fNA ŽÁROVEKVAROVÁNÍ!
Je-li to možné, nechejte si žárovky
vyměnit u autorizovaného dealera
LANCIA. Ovládání a nastavení vněj-
ších světel má zásadní význam pro
bezpečnost jízdy a musí být v souladu
s vnitrostátními právními předpisy.
SV\fTLOMETY
S VYSOKONAP\fŤOVÝMI
VÝBOJKAMI (HID)
(u ur\bitých verzí / pro ur\bité
trhy)
Světlomety jsou typu vysokonapě\bové
výbojky. Vysoké napětí může v obvodu zůstat i po vypnutí světlometu a vyjmutí
klíče ze zapalování.
Z toho důvodu se
nepokoušejte sami provádět výměnu
žárovky světlometu. Pokud žárovka
světlometu přestane fungovat, odvezte
vozidlo autorizovanému dealerovi,
který provede opravu.
UPOZORN\fNÍ!
Při ZAPNUTÍ spínače světlometů se
na objímkách žárovek světlometů
s vysokonapě\bovými výbojkami
(HID) krátkodobě vyskytuje vysoké
napětí. Pokud není tato oprava prove-
dena správně, může to způsobit vážný
nebo smrtelný úraz elektrickým prou-
dem. Obra\bte se na autorizovaného
dealera, který opravu provede.
POZNÁMKA: U vozidel vybave-
ných světlomety s vysokonapěťovými
výbojkami (HID) mají světlomety po
zapnutí namodralou barvu. Po přib-
ližně 10 sekundách, kdy se systém
nabíjí, světlo zeslábne a zesvětlá. SV\fTLOMETY QUAD
(u ur\bitých verzí / pro ur\bité
trhy)
1. Abyste získali přístup k žárovkám
dálkových nebo potkávacích světel
v zadní části krytu světlometu, zvedněte
kapotu.
2. Uvolněte dva jazýčky na boční straně
konektoru a vytáhněte konektor ze
žárovky.
3. Otočte žárovkou světlometu a vytáh-
něte žárovku z krytu světlometu.
4. Nasaďte novou žárovku světlometu
a otočením ji zajistěte v kryt světlometu.
VAROVÁNÍ!
Nedotýkejte se nové žárovky prsty.
Znečištění olejem výrazně zkracuje
životnost žárovky. Pokud se žárovka
dostane do styku s naolejovaným
povrchem, otřete ji dočista lihem.
5. Připojte zpět k žárovce konektor
s kabeláží.
341

PLÁN ÚDRŽBY
PLÁN ÚDRŽBY –
ZÁŽEHOVÝ MOTOR
Servisní práce Plánované údržby uve-
dené v této příručce musí být provedeny
při dosažení uvedených provozních
hodin nebo počtu ujetých kilometrů.
Zabezpečují ochranu vozidla zárukou
a zajiš\bují vynikající funkčnost vozidla
a jeho spolehlivost. V náročných provoz-
ních podmínkách, například v prašném
prostředí a při jízdách na velmi krátké
vzdálenosti, bude třeba provádět údržbu
vozidla častěji. Kontrolu a servis vozidla
je třeba provést vždy, když máte pode-
zření na poruchu.Systém indikace výměny oleje vás upo-
zorní, že je čas na plánovanou údržbu
vozidla.
U vozidel vybavených elektronickým
informačním centrem vozidla (EVIC)
se v systému EVIC zobrazí hlášení „Oil
Change Required“ („Nutná výměna
oleje“) a jednou zazní zvukový signál.
Signalizuje se tím nutnost výměny oleje.
POZNÁMKA:
• Upozornění na výměnu oleje nemo-
nitoruje \bas od poslední výměny.
Vyměňte olej ve vozidle, pokud
uplynulo 12 měsíců od poslední
výměny oleje, a to i když NESVÍTÍ
hlášení indikace výměny oleje. • Za žádných okolností nesmí inter-
valy výměn oleje překro\bit 12 000 km
nebo 12 měsíců podle toho, co
nastane dříve.
Po provedení plánované výměny oleje
autorizovaný dealer resetuje hlášení
indikace výměny oleje.
VAROVÁNÍ!
Neprovedení požadovaných položek
údržby může způsobit poškození
vozidla.
352

Skutečně známe vaše vozidlo, neboť jsme ho vymysleli,
navrhli a vyrobili: známe opravdu důkladně každý jeho
sebemenší detail. V autorizovaných servisech společnosti Lancia naleznete námi vyškolené technické pracovníky,
kteří Vám mohou nabídnout kvalitní a profesionální služby pro servisní zásahy všech typů.
Servisní střediska společnosti Lancia jsou Vám vždy
nablízku pro pravidelné servisní zásahy, sezónní prohlídky a praktická doporučení našich odborníků.
Prostřednictvím originálních dílů dlouhodobě zachováte spolehlivost, pohodlí a výkon svého nového vozidla, což byl důvod, proč jste jej koupili.
Vždy požadujte originální díly, které používáme při výrobě našich automobilů; doporučujeme je používat, protože vznikly na základě neustále prováděného výzkumu a vývoje inovativních technologií.
Z tohoto důvodu se můžete spolehnout na originální díly, protože jsou speciálně navrženy pro vaše vozidlo.
PROČ POUŽÍVAT
ORIGINÁLNÍ DÍLY
