2013 FIAT PUNTO ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

183
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

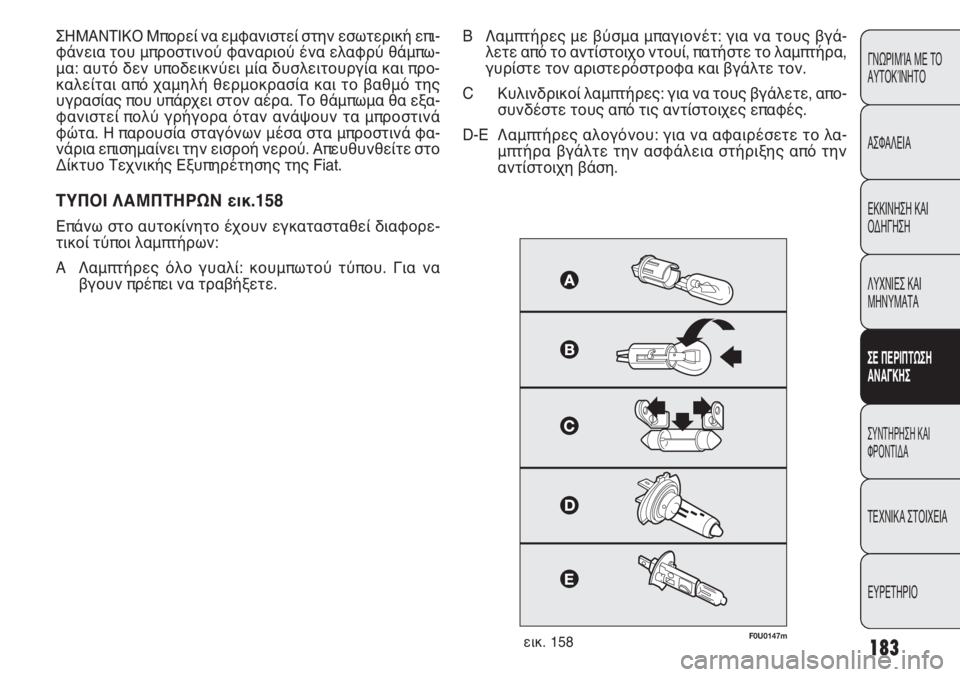

ΣΗΜΑΝΤΙΚΟ Μπορεί να εμφανιστεί στην εσωτερική επι-
φάνεια του μπροστινού φαναριού ένα ελαφρύ θάμπω-
μα: αυτό δεν υποδεικνύει μία δυσλειτουργία και προ-
καλείται από χαμηλή θερμοκρασία και το βαθμό της
υγρασίας που υπάρχει στον αέρα. Το θάμπωμα θα εξα-
φανιστεί πολύ γρήγορα όταν ανάψουν τα μπροστινά
φώτα. Η παρουσία σταγόνων μέσα στα μπροστινά φα-
νάρια επισημαίνει την εισροή νερού. Απευθυνθείτε στο
Δίκτυο Τεχνικής Εξυπηρέτησης της Fiat.
ΤΥΠΟΙ ΛΑΜΠΤΗΡΩΝ εικ.158
Επάνω στο αυτοκίνητο έχουν εγκατασταθεί διαφορε-
τικοί τύποι λαμπτήρων:
A Λαμπτήρες όλο γυαλί: κουμπωτού τύπου. Για να
βγουν πρέπει να τραβήξετε.B Λαμπτήρες με βύσμα μπαγιονέτ: για να τους βγά-
λετε από το αντίστοιχο ντουί, πατήστε το λαμπτήρα,
γυρίστε τον αριστερόστροφα και βγάλτε τον.
C Κυλινδρικοί λαμπτήρες: για να τους βγάλετε, απο-
συνδέστε τους από τις αντίστοιχες επαφές.
D-E Λαμπτήρες αλογόνου: για να αφαιρέσετε το λα-
μπτήρα βγάλτε την ασφάλεια στήριξης από την
αντίστοιχη βάση.
εικ. 158F0U0147m

184
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

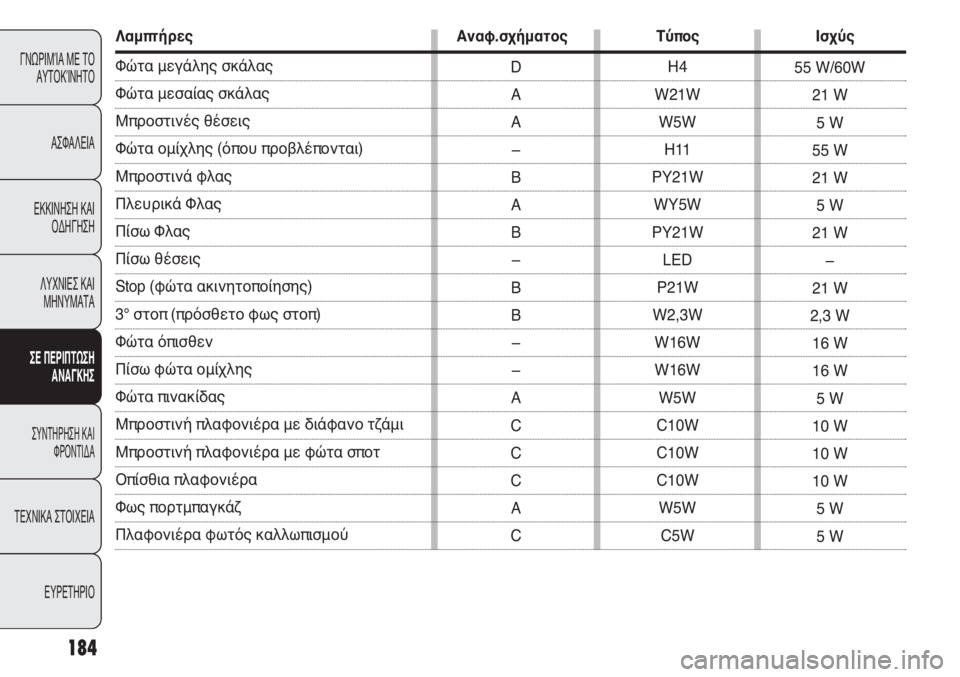

Λαμπτήρες Αναφ.σχήματος Τύπος Ισχύς
Φώτα μεγάλης σκάλας
Φώτα μεσαίας σκάλας
Μπροστινές θέσεις
Φώτα ομίχλης (όπου προβλέπονται)
Μπροστινά φλας
Πλευρικά Φλας
Πίσω Φλας
Πίσω θέσεις
Stop (φώτα ακινητοποίησης)
3° στοπ (πρόσθετο φως στοπ)
Φώτα όπισθεν
Πίσω φώτα ομίχλης
Φώτα πινακίδας
Μπροστινή πλαφονιέρα με διάφανο τζάμι
Μπροστινή πλαφονιέρα με φώτα σποτ
Οπίσθια πλαφονιέρα
Φως πορτμπαγκάζ
Πλαφονιέρα φωτός καλλωπισμού
H4
W21W
W5W
H11
PY21W
WY5W
PY21W
LED
P21W
W2,3W
W16W
W16W
W5W
C10W
C10W
C10W
W5W
C5W D
A
A
–
B
A
B
–
B
B
–
–
A
C
C
C
A
C55 W/60W
21 W
5 W
55 W
21 W
5 W
21 W
–
21 W
2,3 W
16 W
16 W
5 W
10 W
10 W
10 W
5 W
5 W

185
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
F0U0635mεικ. 159F0U0149mεικ. 160

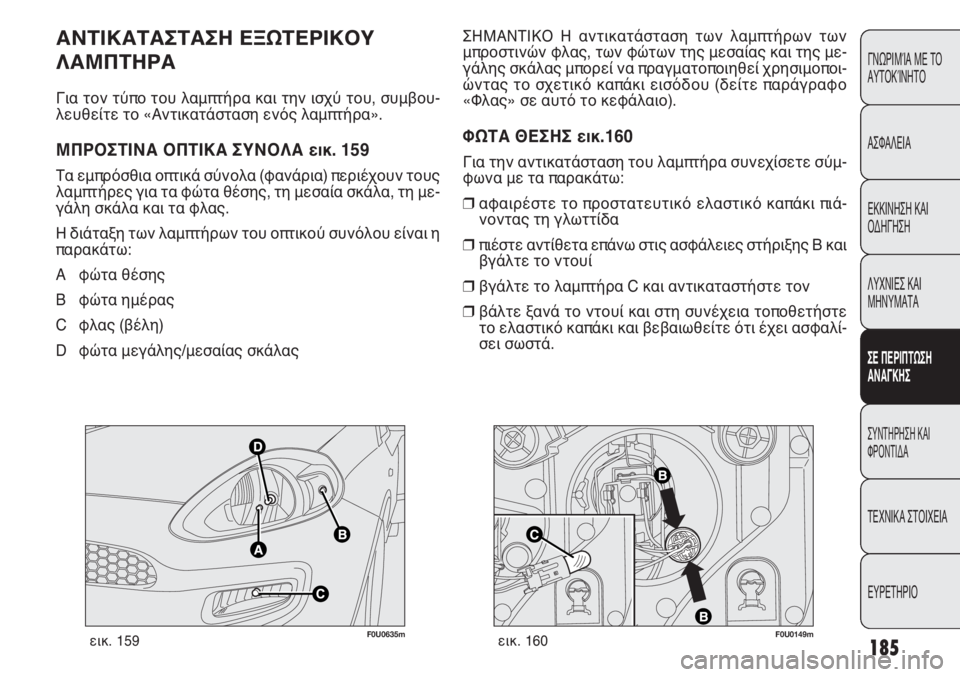

ΣΗΜΑΝΤΙΚΟ Η αντικατάσταση των λαμπτήρων των
μπροστινών φλας, των φώτων της μεσαίας και της με-
γάλης σκάλας μπορεί να πραγματοποιηθεί χρησιμοποι-
ώντας το σχετικό καπάκι εισόδου (δείτε παράγραφο
«Φλας» σε αυτό το κεφάλαιο).
ΦΩΤΑ ΘΕΣΗΣ εικ.160
Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμ-
φωνα με τα παρακάτω:
❒αφαιρέστε το προστατευτικό ελαστικό καπάκι πιά-
νοντας τη γλωττίδα
❒πιέστε αντίθετα επάνω στις ασφάλειες στήριξης Β και
βγάλτε το ντουί
❒βγάλτε το λαμπτήρα C και αντικαταστήστε τον
❒βάλτε ξανά το ντουί και στη συνέχεια τοποθετήστε
το ελαστικό καπάκι και βεβαιωθείτε ότι έχει ασφαλί-
σει σωστά.
ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΕΞΩΤΕΡΙΚΟΥ
ΛΑΜΠΤΗΡΑ
Για τον τύπο του λαμπτήρα και την ισχύ του, συμβου-
λευθείτε το «Αντικατάσταση ενός λαμπτήρα».
ΜΠΡΟΣΤΙΝΑ ΟΠΤΙΚΑ ΣΥΝΟΛΑ εικ. 159
Τα εμπρόσθια οπτικά σύνολα (φανάρια) περιέχουν τους
λαμπτήρες για τα φώτα θέσης, τη μεσαία σκάλα, τη με-
γάλη σκάλα και τα φλας.
Η διάταξη των λαμπτήρων του οπτικού συνόλου είναι η
παρακάτω:
A φώτα θέσης
B φώτα ημέρας
C φλας (βέλη)
D φώτα μεγάλης/μεσαίας σκάλας

F0U0250mεικ. 161

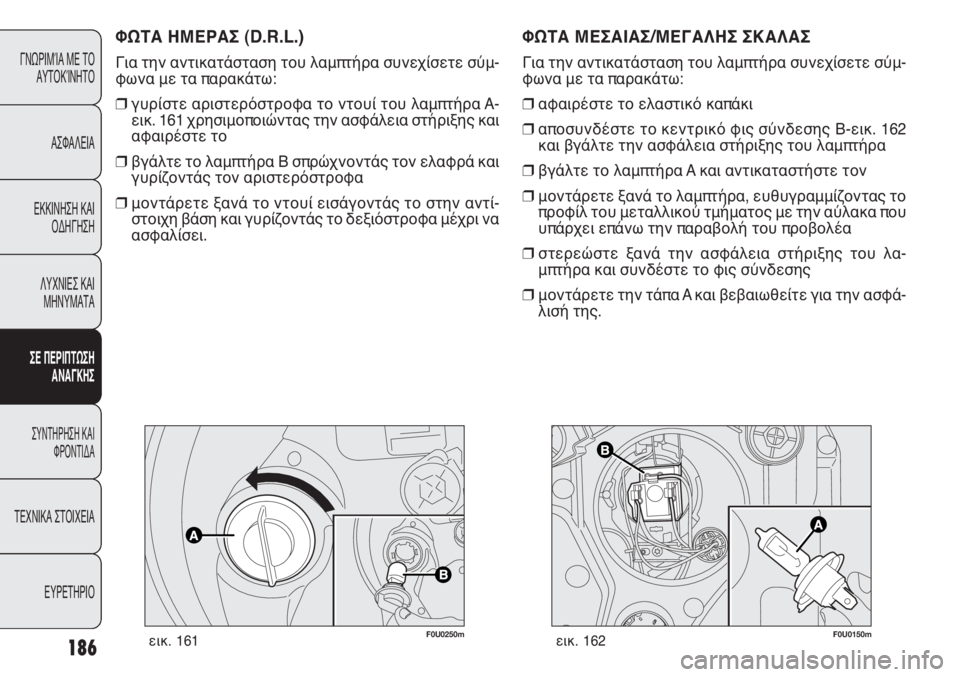

ΦΩΤΑ ΗΜΕΡΑΣ (D.R.L.)
Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμ-
φωνα με τα παρακάτω:
❒γυρίστε αριστερόστροφα το ντουί του λαμπτήρα A-
εικ. 161 χρησιμοποιώντας την ασφάλεια στήριξης και
αφαιρέστε το
❒βγάλτε το λαμπτήρα Β σπρώχνοντάς τον ελαφρά και
γυρίζοντάς τον αριστερόστροφα
❒μοντάρετε ξανά το ντουί εισάγοντάς το στην αντί-
στοιχη βάση και γυρίζοντάς το δεξιόστροφα μέχρι να
ασφαλίσει.
186
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
F0U0150mεικ. 162
ΦΩΤΑ ΜΕΣΑΙΑΣ/ΜΕΓΑΛΗΣ ΣΚΑΛΑΣ
Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμ-
φωνα με τα παρακάτω:
❒αφαιρέστε το ελαστικό καπάκι
❒αποσυνδέστε το κεντρικό φις σύνδεσης Β-εικ. 162
και βγάλτε την ασφάλεια στήριξης του λαμπτήρα
❒βγάλτε το λαμπτήρα A και αντικαταστήστε τον
❒μοντάρετε ξανά το λαμπτήρα, ευθυγραμμίζοντας το
προφίλ του μεταλλικού τμήματος με την αύλακα που
υπάρχει επάνω την παραβολή του προβολέα
❒στερεώστε ξανά την ασφάλεια στήριξης του λα-
μπτήρα και συνδέστε το φις σύνδεσης
❒μοντάρετε την τάπα A και βεβαιωθείτε για την ασφά-
λισή της.

187
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
F0U0152mεικ. 164
A
A
B
F0U0621mεικ. 163

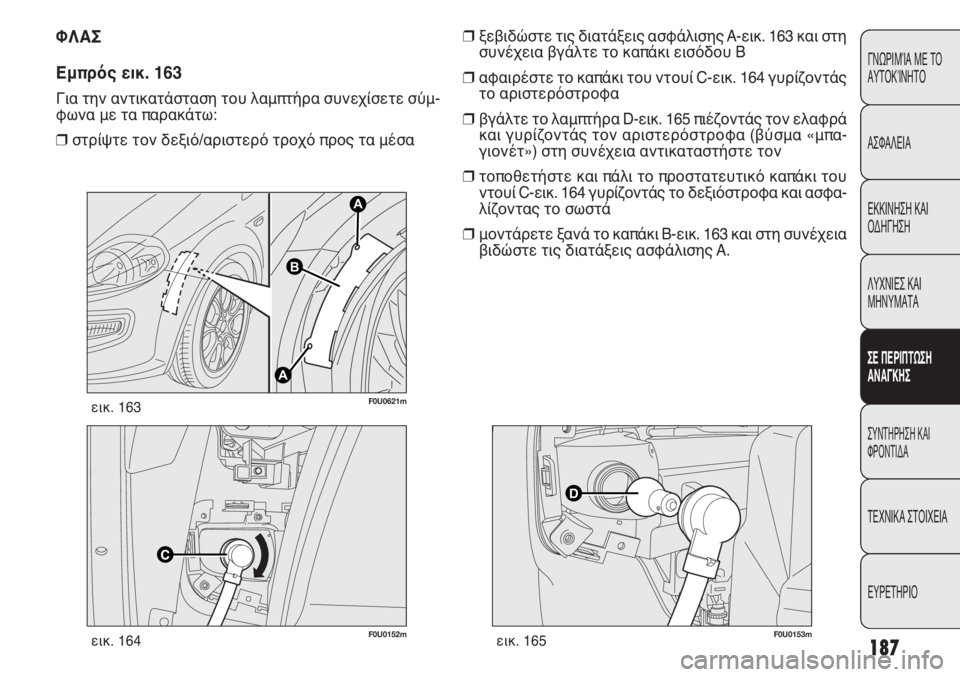

ΦΛΑΣ
Εμπρός εικ. 163
Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμ-
φωνα με τα παρακάτω:
❒στρίψτε τον δεξιό/αριστερό τροχό προς τα μέσα
D
F0U0153mεικ. 165
❒ξεβιδώστε τις διατάξεις ασφάλισης A-εικ. 163 και στη
συνέχεια βγάλτε το καπάκι εισόδου B
❒αφαιρέστε το καπάκι του ντουί C-εικ. 164 γυρίζοντάς
το αριστερόστροφα
❒βγάλτε το λαμπτήρα D-εικ. 165 πιέζοντάς τον ελαφρά
και γυρίζοντάς τον αριστερόστροφα (βύσμα «μπα-
γιονέτ») στη συνέχεια αντικαταστήστε τον
❒τοποθετήστε και πάλι το προστατευτικό καπάκι του
ντουί C-εικ. 164 γυρίζοντάς το δεξιόστροφα και ασφα-
λίζοντας το σωστά
❒μοντάρετε ξανά το καπάκι B-εικ. 163 και στη συνέχεια
βιδώστε τις διατάξεις ασφάλισης A.

188
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
A
F0U0526mεικ. 168

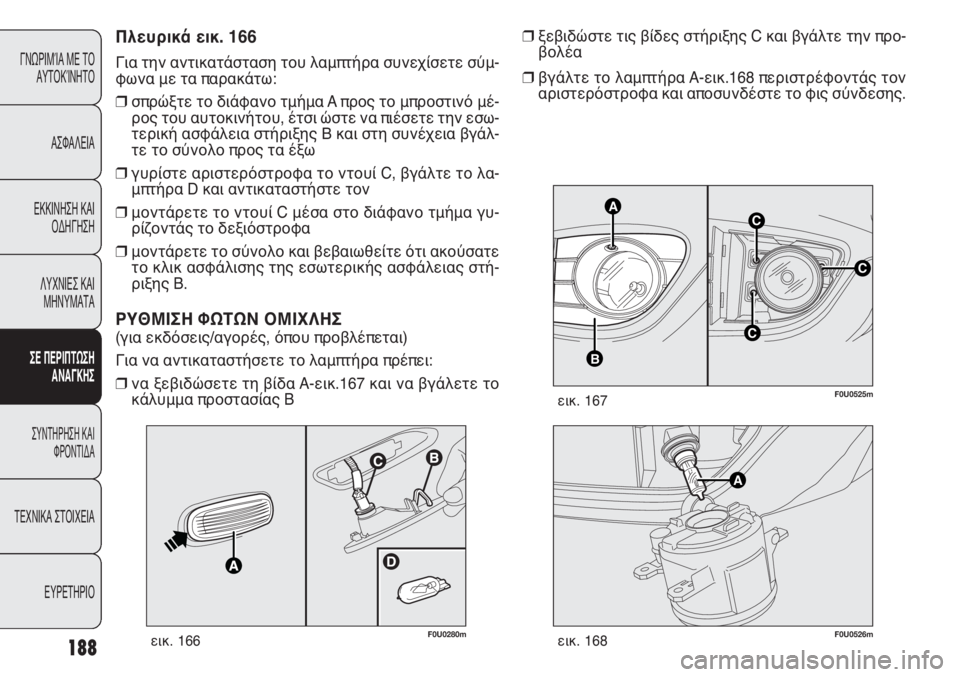

❒ξεβιδώστε τις βίδες στήριξης C και βγάλτε την προ-
βολέα
❒βγάλτε το λαμπτήρα A-εικ.168 περιστρέφοντάς τον
αριστερόστροφα και αποσυνδέστε το φις σύνδεσης.
F0U0280mεικ. 166
Πλευρικά εικ. 166
Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμ-
φωνα με τα παρακάτω:
❒σπρώξτε το διάφανο τμήμα A προς το μπροστινό μέ-
ρος του αυτοκινήτου, έτσι ώστε να πιέσετε την εσω-
τερική ασφάλεια στήριξης Β και στη συνέχεια βγάλ-
τε το σύνολο προς τα έξω
❒γυρίστε αριστερόστροφα το ντουί C, βγάλτε το λα-
μπτήρα D και αντικαταστήστε τον
❒μοντάρετε το ντουί C μέσα στο διάφανο τμήμα γυ-
ρίζοντάς το δεξιόστροφα
❒μοντάρετε το σύνολο και βεβαιωθείτε ότι ακούσατε
το κλικ ασφάλισης της εσωτερικής ασφάλειας στή-
ριξης B.
ΡΥΘΜΙΣΗ ΦΩΤΩΝ ΟΜΙΧΛΗΣ
(για εκδόσεις/αγορές, όπου προβλέπεται)
Για να αντικαταστήσετε το λαμπτήρα πρέπει:
❒να ξεβιδώσετε τη βίδα A-εικ.167 και να βγάλετε το
κάλυμμα προστασίας B
C
AC
B
C
F0U0525mεικ. 167

189
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

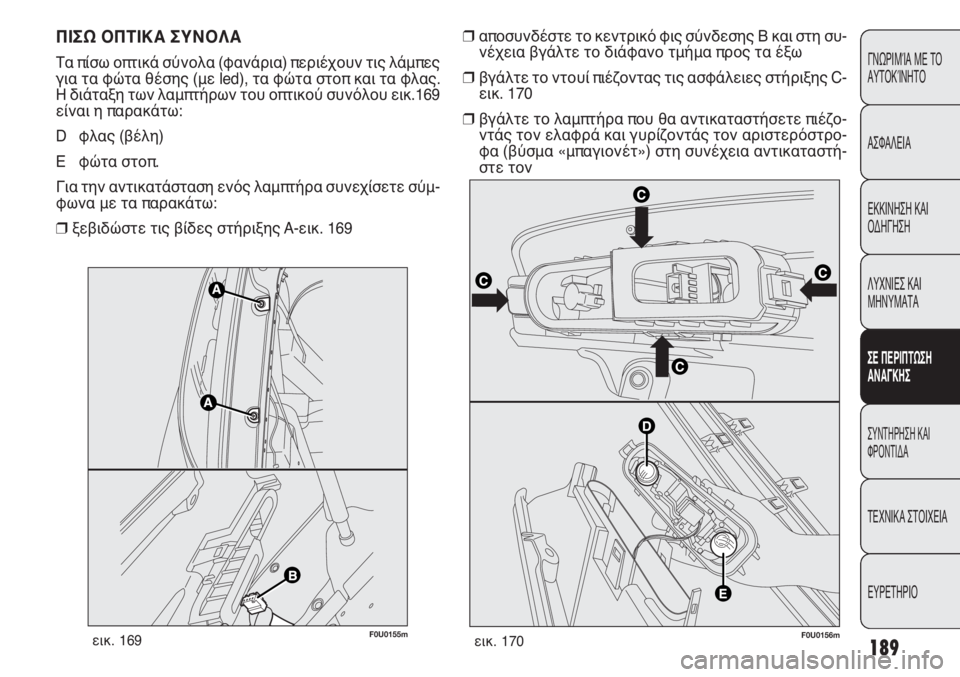

ΠΙΣΩ ΟΠΤΙΚΑ ΣΥΝΟΛΑ
Τα πίσω οπτικά σύνολα (φανάρια) περιέχουν τις λάμπες
για τα φώτα θέσης (με led), τα φώτα στοπ και τα φλας.
Η διάταξη των λαμπτήρων του οπτικού συνόλου εικ.169
είναι η παρακάτω:
D φλας (βέλη)
E φώτα στοπ.
Για την αντικατάσταση ενός λαμπτήρα συνεχίσετε σύμ-
φωνα με τα παρακάτω:
❒ξεβιδώστε τις βίδες στήριξης A-εικ. 169
F0U0155mεικ. 169
❒αποσυνδέστε το κεντρικό φις σύνδεσης Β και στη συ-
νέχεια βγάλτε το διάφανο τμήμα προς τα έξω
❒βγάλτε το ντουί πιέζοντας τις ασφάλειες στήριξης C-
εικ. 170
❒βγάλτε το λαμπτήρα που θα αντικαταστήσετε πιέζο-
ντάς τον ελαφρά και γυρίζοντάς τον αριστερόστρο-
φα (βύσμα «μπαγιονέτ») στη συνέχεια αντικαταστή-
στε τον
F0U0156mεικ. 170

190
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

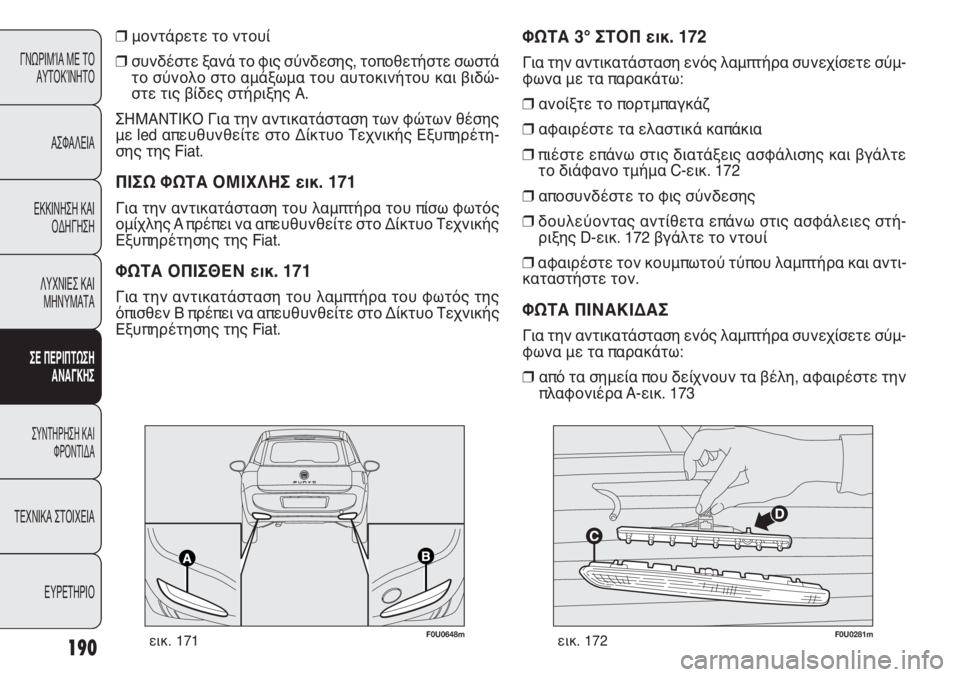

❒μοντάρετε το ντουί
❒συνδέστε ξανά το φις σύνδεσης, τοποθετήστε σωστά
το σύνολο στο αμάξωμα του αυτοκινήτου και βιδώ-
στε τις βίδες στήριξης Α.
ΣΗΜΑΝΤΙΚΟ Για την αντικατάσταση των φώτων θέσης
με led απευθυνθείτε στο Δίκτυο Τεχνικής Εξυπηρέτη-
σης της Fiat.
ΠΙΣΩ ΦΩΤΑ ΟΜΙΧΛΗΣ εικ. 171
Για την αντικατάσταση του λαμπτήρα του πίσω φωτός
ομίχλης A πρέπει να απευθυνθείτε στο Δίκτυο Τεχνικής
Εξυπηρέτησης της Fiat.
ΦΩΤΑ ΟΠΙΣΘΕΝ εικ. 171
Για την αντικατάσταση του λαμπτήρα του φωτός της
όπισθεν Β πρέπει να απευθυνθείτε στο Δίκτυο Τεχνικής
Εξυπηρέτησης της Fiat.
F0U0648mεικ. 171F0U0281mεικ. 172
ΦΩΤΑ 3° ΣΤΟΠ εικ. 172
Για την αντικατάσταση ενός λαμπτήρα συνεχίσετε σύμ-
φωνα με τα παρακάτω:
❒ανοίξτε το πορτμπαγκάζ
❒αφαιρέστε τα ελαστικά καπάκια
❒πιέστε επάνω στις διατάξεις ασφάλισης και βγάλτε
το διάφανο τμήμα C-εικ. 172
❒αποσυνδέστε το φις σύνδεσης
❒δουλεύοντας αντίθετα επάνω στις ασφάλειες στή-
ριξης D-εικ. 172 βγάλτε το ντουί
❒αφαιρέστε τον κουμπωτού τύπου λαμπτήρα και αντι-
καταστήστε τον.
ΦΩΤΑ ΠΙΝΑΚΙΔΑΣ
Για την αντικατάσταση ενός λαμπτήρα συνεχίσετε σύμ-
φωνα με τα παρακάτω:
❒ από τα σημεία που δείχνουν τα βέλη, αφαιρέστε την
πλαφονιέρα A-εικ. 173
