2013 FIAT DUCATO technische daten

27
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
ANMERKUNG Im „Plan für programmierte Wartung“
sind unterschiedliche Wartungsabschnitte je nach
Motorversion vorgesehen. Diese Anzeige erscheint
automatisch mit dem Schlüssel in Stellung
MAR, wenn
nur noch 2.000 km (oder 1.240 mi) fehlen, und wird
alle 200 km (oder 124 mi) erneut angezeigt. Ebenso
erscheinen die Hinweismeldungen für den Ölwechsel.
Mit den Tasten
▲und ▼kann die Anzeige zwischen
den Informationen über die Fälligkeit der
programmierten Wartung und des Ölwechsels
angezeigt werden. Unter 200 km erscheinen die
Anzeigen in kürzeren Zeitabständen wiederholt.
Die Anzeige erfolgt je nach der für die Maßeinheit
vorgenommenen Einstellung in km oder Meilen. Wenn
die planmäßige Wartung („Wartungsabschnitt“)
bevorsteht, erscheint beim Drehen des Zündschlüssels
in die Position
MARauf dem Display die Meldung
„Service“ gefolgt von der Anzahl der Kilometer/Meilen,
die bis zur Wartung des Fahrzeugs fehlen. Bitte wenden
Sie sich an das Fiat-Kundendienstnetz, das nicht nur die
Wartungsvorgänge des „Plans der Programmierten
Wartung“ ausführt, sondern auch die Anzeige rückstellt
(Reset).
HINWEIS Wenn der Ölwechsel bald fällig ist, erscheint
auf dem Display eine entsprechende Meldung, wenn der
Schlüssel auf MAR gedreht wird. Wenn man unter
diesen Bedingungen weiterfährt, verringert sich die
Motorleistung. Wenn die Fälligkeit erreicht ist,
erscheint auf dem Display die entsprechende Meldung
und die Kontrollleuchte
vwird zusammen mit der
Kontrollleuchte Ueingeschaltet. Wenden Sie sich
bitte an das Fiat-Kundendienstnetz. Programmierte Wartung (Service)
Programmierte Wartung
Diese Funktion ermöglicht die Anzeige der Kilometer
bis zur Fälligkeit der nächsten Inspektion.
Um diese Angaben abzufragen, wie folgt vorgehen:
– die Taste MODE kurz drücken, woraufhin das Display
die noch fehlenden Kilometer oder Meilen bis zur
Fälligkeit der nächsten Inspektion anzeigt (abhängig
davon, was zuvor eingestellt war) (siehe Abschnitt
"Maßeinheiten");
– Die Taste MODE kurz drücken, um zur
Menübildschirmseite zurückzukehren oder die Taste
lange drücken, um zur Standardbildschirmseite
zurückzukehren.
Ölwechsel
Diese Funktion erlaubt, die Angaben in Bezug auf die
fehlende Kilometerzahl bis zum nächsten Ölwechsel
anzuzeigen.
Um diese Angaben abzufragen, wie folgt vorgehen:
– Die Taste MODE kurz drücken und das Display zeigt
die Einschätzung (je nach Fahrweise) der fehlenden
Kilometerzahl bis zum nächsten Ölwechsel an;
– Die Taste MODE kurz drücken, um zur
Menübildschirmseite zurückzukehren oder die Taste
lange drücken, um zur Standardbildschirmseite
zurückzukehren.
001-030 DUCATO LUM D 3ed 29-09-2011 13:18 Pagina 27

28
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
MODE
MODE
MODE
▼ ▲
▼ ▲
▼ ▲
▼ ▲
F0N1022d F0N1023d
F0N1024d F0N1025d
F0N1026d F0N1022dF0N1022d
F0N1027dF0N1028d
Aktivieren/Deaktivieren der Beifahrerfront- und
Seitenairbags zum Schutz des Oberkörpers
(wo vorgesehen) (Bag Beifahrerseite) Abb. 24
(für Versionen/Märkte, wo vorgesehen)
Diese Funktion ermöglicht die
Aktivierung/Deaktivierung des Airbags auf der
Beifahrerseite.
Gehen Sie dazu wie folgt vor:
❒die Taste MODE drücken und nach der Auswahl
der am Display angezeigten Meldung (Bag pass Off)
(zur Deaktivierung) beziehungsweise der Meldung
(Bag pass On) (zur Aktivierung) mit den Tasten
▲
und ▼, erneut die Taste MODE drücken;
❒auf dem Display erscheint die Meldung, die die
Bestätigung anfordert;
❒mit den Tasten ▲oder ▼(Ja) (zur Bestätigung
der Aktivierung/Deaktivierung) oder aber (Nein)
auswählen (um abzulehnen);
❒durch kurzes Drücken der Taste MODEwird eine
Meldung zur Bestätigung der Auswahl
und anschließend
wieder der Menübildschirm angezeigt. Durch langen
Tastendruck wird ohne zu Speichern zum
Standardbildschirm zurückgekehrt.
Menü verlassen
Dies ist die letzte Funktion, die die Abfolge der auf dem
Menübildschirm angeführten Einstellungen schließt.
Bei kurzer Betätigung der Taste MODE kehrt das
Display ohne zu speichern zur Standardanzeige zurück.
Bei Drücken der Taste
▼kehrt das Display zum ersten
Menüpunkt (Beep Geschwindigkeit) zurück.Abb. 24
001-030 DUCATO LUM D 3ed 29-09-2011 13:18 Pagina 28

29
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
Angezeigte Werte
Außenlufttemperatur
Zeigt die Temperatur außerhalb des Fahrzeuginnenraums
an.
Reichweite (für Versionen/Märkte, wo vorgesehen)
Gibt die Entfernung an, die noch mit dem im Tank
vorhandenen Kraftstoff zurückgelegt werden kann, wobei
von einer Fortsetzung der Fahrt mit dem gleichen
Fahrverhalten ausgegangen wird. Auf dem Display erscheint
die Anzeige „---“ beim Eintreten folgender Ereignisse:
– Reichweite unter 50 km (oder 30 mi)
– bei einem Halt des Fahrzeugs mit laufendem Motor
über längere Zeit.
Zurückgelegte Fahrstrecke
Zurückgelegte Fahrstrecke seit Beginn einer neuen Fahrt.
Durchschnittlicher Verbrauch (für Versionen/Märkte,
wo vorgesehen)
Sie gibt die zurückgelegte Fahrstrecke seit Beginn einer
neuen Fahrt an.
Augenblicklicher Verbrauch (für Versionen/Märkte,
wo vorgesehen)
Er gibt die konstant aktualisierte Änderung des
Kraftstoffverbrauchs an. Bei einem Halt des Fahrzeugs
mit laufendem Motor erscheint auf dem Display die
Anzeige „---“.
Durchschnittsgeschwindigkeit
Die Durchschnittsgeschwindigkeit stellt den
durchschnittlichen Wert der Fahrzeuggeschwindigkeit
je nach der insgesamt seit Beginn der neuen Strecke
vergangenen Zeit dar.TRIP COMPUTER
Allgemeines
Der „Trip-Computer“ ermöglicht die Anzeige der
Daten über den Betriebszustand des Fahrzeugs, wenn
sich der Zündschlüssel in Stellung
MARbefindet. Diese
Funktion besteht aus zwei getrennten Teilen mit den
Bezeichnungen „Trip A“ und „Trip B“, die in der Lage
sind, die „gesamte Fahrt“ des Fahrzeugs (Reise)
unabhängig voneinander zu überwachen. Beide
Funktionen können auf Null gestellt werden (Reset –
Beginn einer neuen Fahrt).
Der „Trip A“ erlaubt die Anzeige folgender Werte:
– Außenlufttemperatur
– Reichweite
– Zurückgelegte Fahrstrecke
– Durchschnittlicher Verbrauch
– Augenblicklicher Verbrauch
– Durchschnittliche Geschwindigkeit
– Reisezeit (Fahrdauer).
Der „Trip B“, der nur auf dem Multifunktionsdisplay
vorhanden ist, ermöglicht die Anzeige der folgenden
Werte:
– Zurückgelegte Fahrstrecke B
– Durchschnittlicher Verbrauch B
– Durchschnittliche Geschwindigkeit B
– Reisezeit B (Fahrdauer).
HINWEIS „Trip B“ ist eine deaktivierbare Funktion
(siehe im Abschnitt „Aktivierung von Trip B“). Die
Werte „Reichweite“ und „augenblicklicher Verbrauch“
können nicht zurückgesetzt werden.
001-030 DUCATO LUM D 3ed 29-09-2011 13:18 Pagina 29

F0N0019mAbb. 19
den Wert von 99.59 (99 Stunden und 59 Minuten)
erreicht;
– nach jedem Abklemmen und darauf folgendem neuen
Anschluss der Batterie.
ZUR BEACHTUNG Das Rücksetzen bei Anzeige
der Werte für „Trip A“ betrifft nur die Werte
im Zusammenhang mit dieser Funktion.
ZUR BEACHTUNG Das Rücksetzen bei Anzeige
der Werte für „Trip B“ betrifft nur die Werte
im Zusammenhang mit dieser Funktion.
Vorgehensweise zu Beginn einer Fahrt
Bei Zündschlüssel auf MAR das Rücksetzen ausführen
(Reset), indem Sie die Taste TRIP länger als 2 Sekunden
drücken.
Trip verlassen
Zum Verlassen der Funktion Trip: die Taste MODE
länger als 2 Sekunden drücken. Fahrtzeit
Dieser Wert entspricht der seit Beginn der neuen
Fahrstrecke vergangenen Zeit.
ZUR BEACHTUNG Wenn die entsprechenden
Informationen fehlen, erscheinen alle Werte des Trip
Computers mit der Anzeige „---“ anstelle des Wertes.
Sobald der normale Betriebszustand wieder hergestellt
wird, wird die Zählung der verschiedenen Werte
wieder regulär aufgenommen, ohne eine Nullstellung
der vor der Störung angezeigten Werte durchzuführen
und es wird keine neue Fahrstrecke begonnen.
TRIP-Bedientaste Abb. 19
Die Taste TRIP oben auf dem rechten Hebel ermöglicht
bei auf MAR stehendem Zündschlüssel den Zugang zur
Anzeige der vorher beschriebenen Werte sowie
die Rücksetzung dieser Werte, um eine neue
Fahrstrecke zu beginnen:
– kurzer Druck für den Zugang zu den Anzeigen
der verschiedenen Werte;
– langer Druck für die Rücksetzung (Reset) und danach
den Beginn einer neuen Fahrstrecke.
Neue Fahrt
Sie beginnt, sobald ein Rücksetzen erfolgte:
– „manuell“ durch den Benutzer nach Druck
der entsprechenden Taste;
– „automatisch“, wenn die „zurückgelegte Fahrstrecke“
den Wert je nach installiertem Display von 3999,9 km
oder 9999,9 km erreicht, oder wenn die „Fahrtzeit“
30
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
001-030 DUCATO LUM D 3ed 29-09-2011 13:18 Pagina 30

31
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

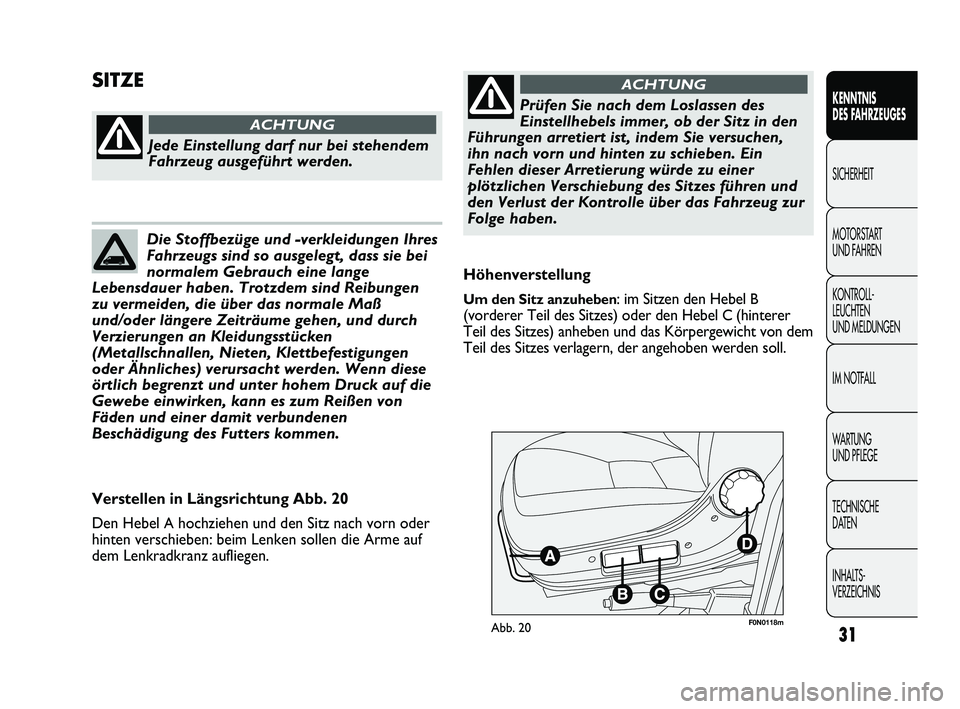

F0N0118mAbb. 20
Höhenverstellung
Um den Sitz anzuheben: im Sitzen den Hebel B
(vorderer Teil des Sitzes) oder den Hebel C(hinterer
Teil des Sitzes) anheben und das Körpergewicht von dem
Teil des Sitzes verlagern, der angehoben werden soll.
SITZE
Jede Einstellung darf nur bei stehendem
Fahrzeug ausgeführt werden.
ACHTUNG
Die Stoffbezüge und -verkleidungen Ihres
Fahrzeugs sind so ausgelegt, dass sie bei
normalem Gebrauch eine lange
Lebensdauer haben. Trotzdem sind Reibungen
zu vermeiden, die über das normale Maß
und/oder längere Zeiträume gehen, und durch
Verzierungen an Kleidungsstücken
(Metallschnallen, Nieten, Klettbefestigungen
oder Ähnliches) verursacht werden. Wenn diese
örtlich begrenzt und unter hohem Druck auf die
Gewebe einwirken, kann es zum Reißen von
Fäden und einer damit verbundenen
Beschädigung des Futters kommen.
Verstellen in Längsrichtung Abb. 20
Den Hebel
Ahochziehen und den Sitz nach vorn oder
hinten verschieben: beim Lenken sollen die Arme auf
dem Lenkradkranz aufliegen.
Prüfen Sie nach dem Loslassen des
Einstellhebels immer, ob der Sitz in den
Führungen arretiert ist, indem Sie versuchen,
ihn nach vorn und hinten zu schieben. Ein
Fehlen dieser Arretierung würde zu einer
plötzlichen Verschiebung des Sitzes führen und
den Verlust der Kontrolle über das Fahrzeug zur
Folge haben.
ACHTUNG
031-124 DUCATO LUM D 1ed 24-02-2011 12:06 Pagina 31

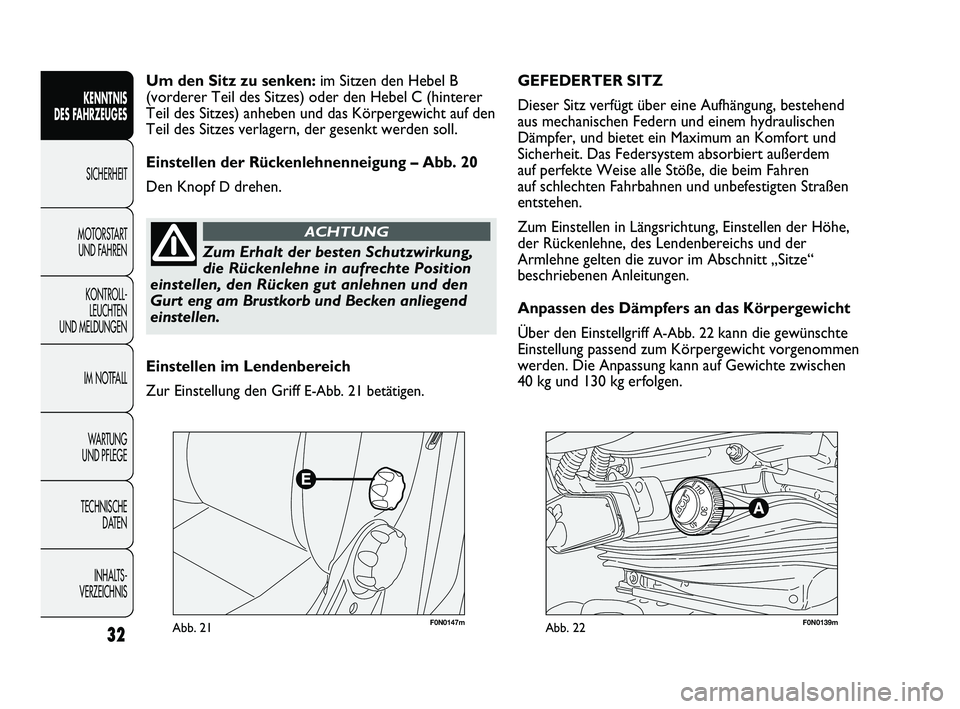

F0N0147mAbb. 21F0N0139mAbb. 22
GEFEDERTER SITZ
Dieser Sitz verfügt über eine Aufhängung, bestehend
aus mechanischen Federn und einem hydraulischen
Dämpfer, und bietet ein Maximum an Komfort und
Sicherheit. Das Federsystem absorbiert außerdem
auf perfekte Weise alle Stöße, die beim Fahren
auf schlechten Fahrbahnen und unbefestigten Straßen
entstehen.
Zum Einstellen in Längsrichtung, Einstellen der Höhe,
der Rückenlehne, des Lendenbereichs und der
Armlehne gelten die zuvor im Abschnitt „itze“
beschriebenen Anleitungen.
Anpassen des Dämpfers an das Körpergewicht
Über den Einstellgriff A-Abb. 22kann die gewünschte
Einstellung passend zum Körpergewicht vorgenommen
werden. Die Anpassung kann auf Gewichte zwischen
40 kg und 130 kg erfolgen.
Um den Sitz zu senken: im Sitzen den Hebel B
(vorderer Teil des Sitzes) oder den Hebel C (hinterer
Teil des Sitzes) anheben und das Körpergewicht auf den
Teil des Sitzes verlagern, der gesenkt werden soll.
Einstellen der Rückenlehnenneigung – Abb. 20
Den Knopf Ddrehen.
32
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
Zum Erhalt der besten Schutzwirkung,
die Rückenlehne in aufrechte Position
einstellen, den Rücken gut anlehnen und den
Gurt eng am Brustkorb und Becken anliegend
einstellen.
ACHTUNG
Einstellen im Lendenbereich
Zur Einstellung den Griff E-Abb. 21 betätigen.
031-124 DUCATO LUM D 1ed 24-02-2011 12:06 Pagina 32
S

33
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
F0N0148mAbb. 23
12
F0N0187mAbb. 25
F0N0187mAbb. 24

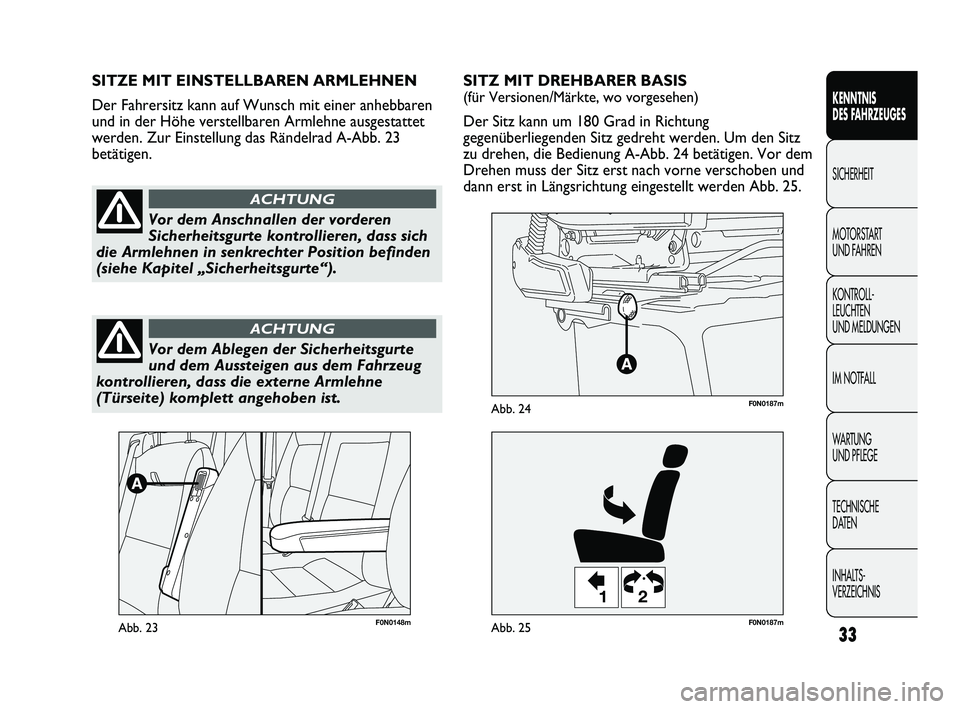

SITZ MIT DREHBARER BASIS
(für Versionen/Märkte, wo vorgesehen)
Der Sitz kann um 180 Grad in Richtung
gegenüberliegenden Sitz gedreht werden. Um den Sitz
zu drehen, die Bedienung A-Abb. 24 betätigen. Vor dem
Drehen muss der Sitz erst nach vorne verschoben und
dann erst in Längsrichtung eingestellt werden Abb. 25. SITZE MIT EINSTELLBAREN ARMLEHNEN
Der Fahrersitz kann auf Wunsch mit einer anhebbaren
und in der Höhe verstellbaren Armlehne ausgestattet
werden. Zur Einstellung das Rändelrad A-Abb. 23
betätigen.
Vor dem Anschnallen der vorderen
Sicherheitsgurte kontrollieren, dass sich
die Armlehnen in senkrechter Position befinden
(siehe Kapitel „Sicherheitsgurte“).
ACHTUNG
Vor dem Ablegen der Sicherheitsgurte
und dem Aussteigen aus dem Fahrzeug
kontrollieren, dass die externe Armlehne
(Türseite) komplett angehoben ist.
ACHTUNG
031-124 DUCATO LUM D 1ed 24-02-2011 12:06 Pagina 33

F0N0173mAbb. 26F0N0174mAbb. 27
Einstellung der Rückenlehnenneigung Abb. 27
Den Hebel
Abetätigen.
Höhenverstellung – Abb. 27
Mit den Bedienelementen B oder C den jeweils
vorderen bzw. hinteren Teil des Sitzes anheben oder
absenken.
Drehen des Sitzes
Der Sitz kann um 180 Grad gegen den
gegenüberliegenden Sitz und um etwa 35 Grad gegen
die Tür gedreht werden. Der Sitz kann sowohl in
Fahrstellung als auch in der 180-Grad-Stellung verriegelt

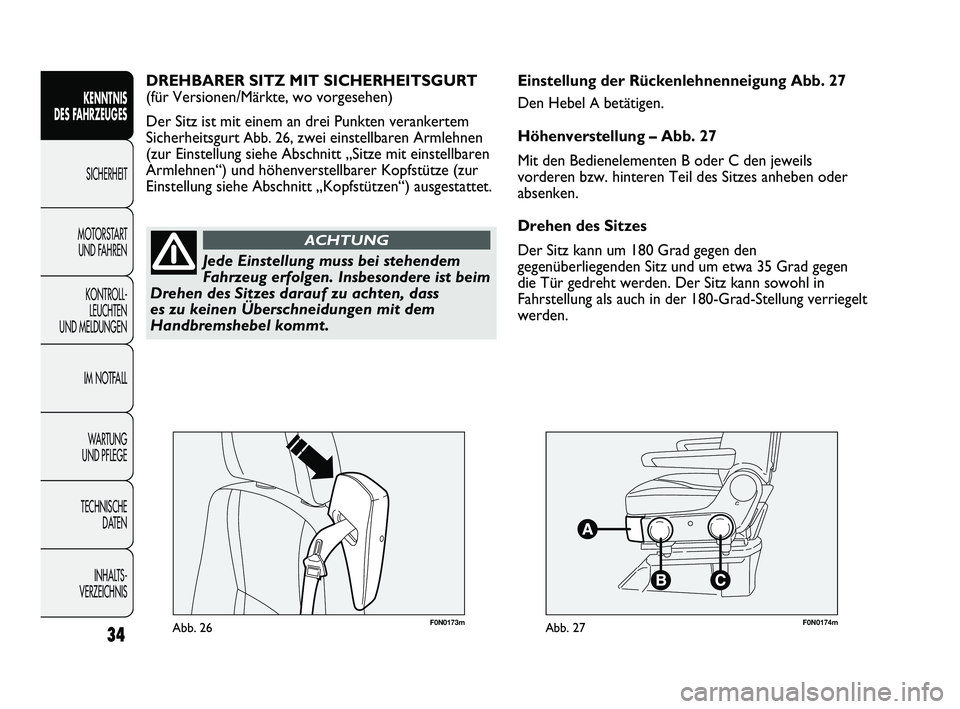

werden. DREHBARER SITZ MIT SICHERHEITSGURT
(für Versionen/Märkte, wo vorgesehen)
Der Sitz ist mit einem an drei Punkten verankertem
Sicherheitsgurt
Abb. 26, zwei einstellbaren Armlehnen
(zur Einstellung siehe Abschnitt „Sitze mit einstellbaren
Armlehnen“) und höhenverstellbarer Kopfstütze (zur
Einstellung siehe Abschnitt „Kopfstützen“) ausgestattet.
34
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
Jede Einstellung muss bei stehendem
Fahrzeug erfolgen. Insbesondere ist beim
Drehen des Sitzes darauf zu achten, dass
es zu keinen Überschneidungen mit dem
Handbremshebel kommt.
ACHTUNG
031-124 DUCATO LUM D 1ed 24-02-2011 12:06 Pagina 34
