2013 FIAT DUCATO technische daten

35
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
F0N0175mAbb. 28F0N0213mAbb. 29

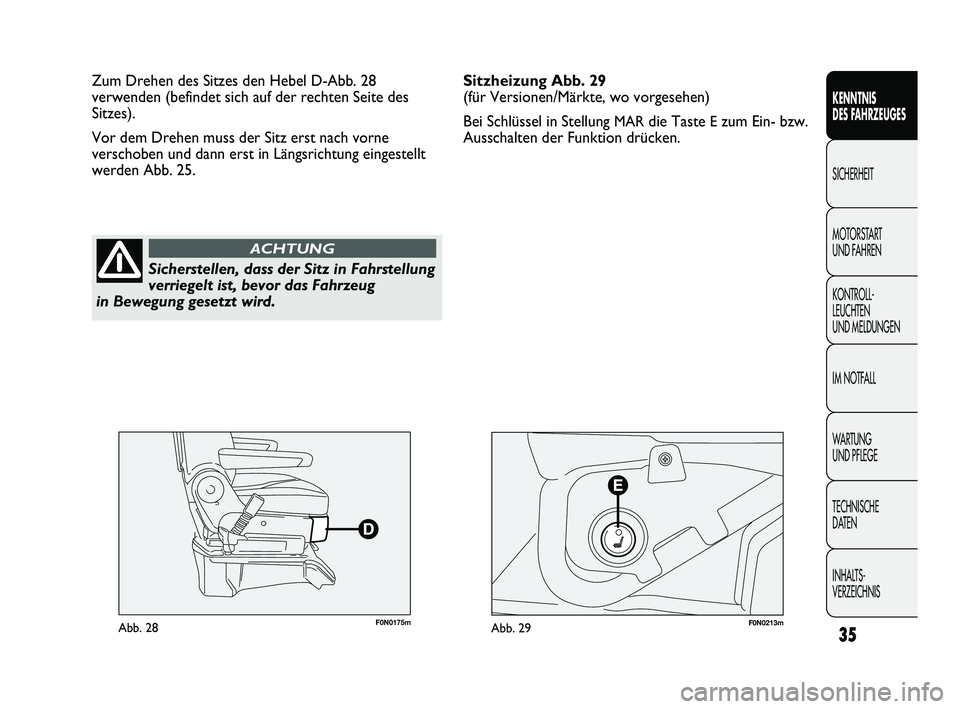

Zum Drehen des Sitzes den Hebel D-Abb. 28
verwenden (befindet sich auf der rechten Seite des
Sitzes).
Vor dem Drehen muss der Sitz erst nach vorne
verschoben und dann erst in Längsrichtung eingestellt
werden Abb. 25.
Sicherstellen, dass der Sitz in Fahrstellung
verriegelt ist, bevor das Fahrzeug
in Bewegung gesetzt wird.
ACHTUNG
Sitzheizung Abb. 29
(für Versionen/Märkte, wo vorgesehen)
Bei Schlüssel in Stellung
MARdie Taste Ezum Ein- bzw.
Ausschalten der Funktion drücken.
031-124 DUCATO LUM D 1ed 24-02-2011 12:06 Pagina 35

F0N0237mAbb. 31
KORB UNTER DEM SITZ
(für Versionen/Märkte, wo vorgesehen)
Unter dem Fahrersitz befindet sich ein Korb A-Abb. 31,
der leicht von den Haken an der Auflagefläche
abgenommen und herausgenommen werden kann.
36
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
Während der Fahrt keine schweren
Gegenstände auf den Klapptisch legen,
diese könnten beim starken Bremsen oder
einem Aufprall gegen die Insassen geschleudert
werden und schwere Verletzungen verursachen.
ACHTUNG

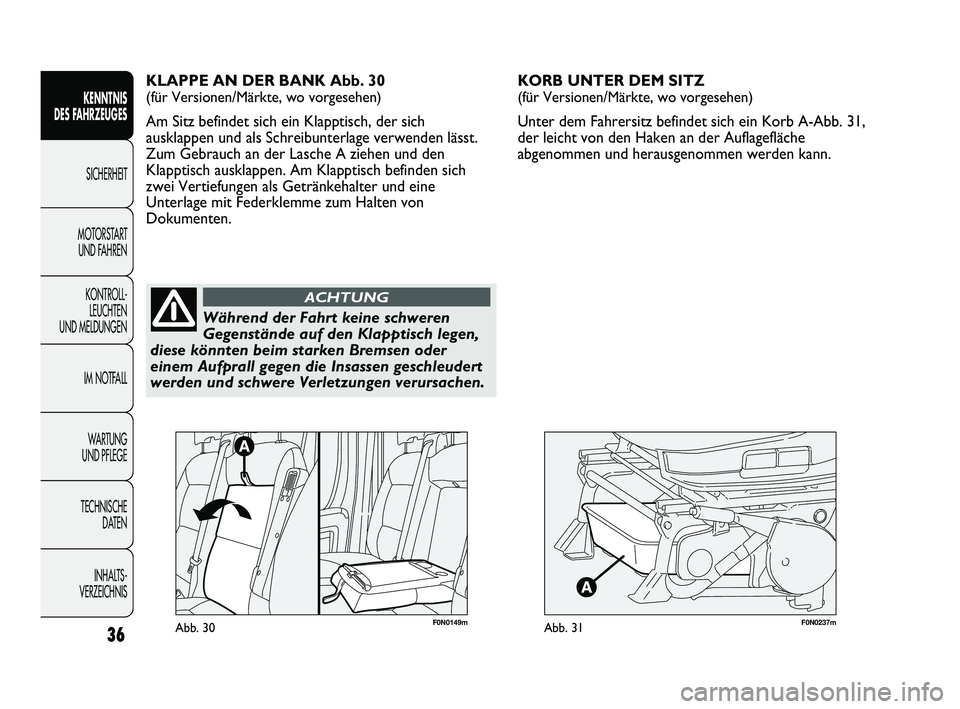

KLAPPE AN DER BANK Abb. 30
(für Versionen/Märkte, wo vorgesehen)
Am Sitz befindet sich ein Klapptisch, der sich
ausklappen und als Schreibunterlage verwenden lässt.
Zum Gebrauch an der Lasche A ziehen und den
Klapptisch ausklappen. Am Klapptisch befinden sich
zwei Vertiefungen als Getränkehalter und eine
Unterlage mit Federklemme zum Halten von
Dokumenten.
F0N0149mAbb. 30
031-124 DUCATO LUM D 1ed 24-02-2011 12:06 Pagina 36

F0N0238mAbb. 32

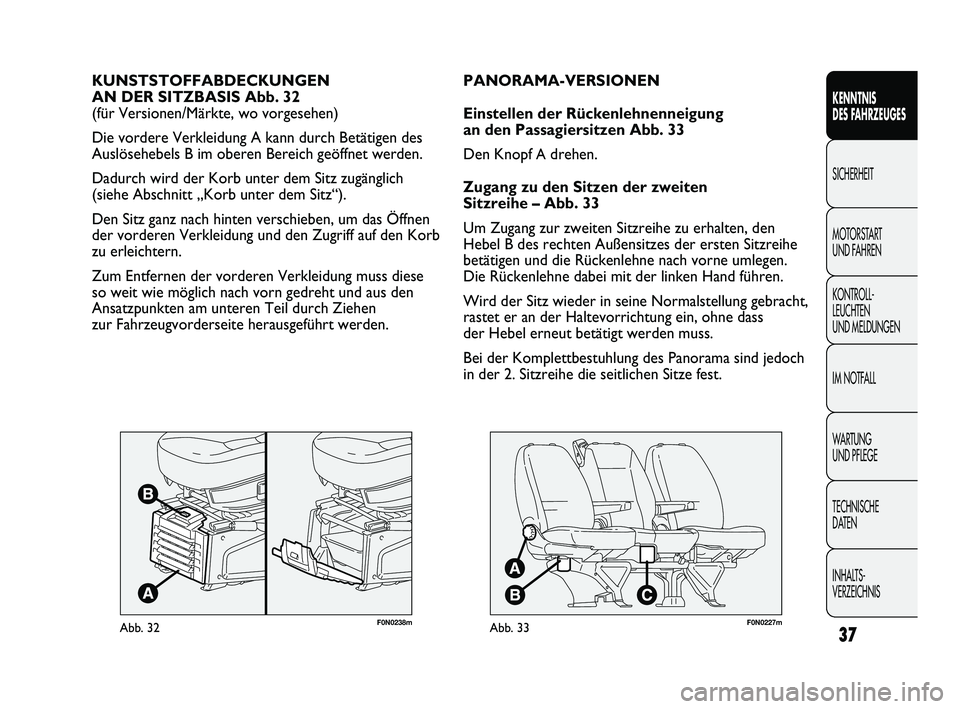

KUNSTSTOFFABDECKUNGEN
AN DER SITZBASIS Abb. 32
(für Versionen/Märkte, wo vorgesehen)
Die vordere Verkleidung A kann durch Betätigen des
Auslösehebels B im oberen Bereich geöffnet werden.
Dadurch wird der Korb unter dem Sitz zugänglich
(siehe Abschnitt „Korb unter dem Sitz“).
Den Sitz ganz nach hinten verschieben, um das Öffnen
der vorderen Verkleidung und den Zugriff auf den Korb
zu erleichtern.
Zum Entfernen der vorderen Verkleidung muss diese
so weit wie möglich nach vorn gedreht und aus den
Ansatzpunkten am unteren Teil durch Ziehen
zur Fahrzeugvorderseite herausgeführt werden.
37
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
F0N0227mAbb. 33
PANORAMA-VERSIONEN
Einstellen der Rückenlehnenneigung
an den Passagiersitzen Abb. 33
Den Knopf
Adrehen.
Zugang zu den Sitzen der zweiten
Sitzreihe – Abb. 33
Um Zugang zur zweiten Sitzreihe zu erhalten, den
Hebel B des rechten Außensitzes der ersten Sitzreihe
betätigen und die Rückenlehne nach vorne umlegen.
Die Rückenlehne dabei mit der linken Hand führen.
Wird der Sitz wieder in seine Normalstellung gebracht,
rastet er an der Haltevorrichtung ein, ohne dass
der Hebel erneut betätigt werden muss.
Bei der Komplettbestuhlung des Panorama sind jedoch
in der 2. Sitzreihe die seitlichen Sitze fest.
031-124 DUCATO LUM D 1ed 24-02-2011 12:06 Pagina 37

F0N0229mAbb. 35
Stellung Sitzbank
Vorgehen:
– in der Stellung Easy Entry die Kopfstützen
herausziehen;
– den Hebel B-Abb. 35 mit der rechten Hand anheben
(befindet sich unterhalb des Hebels A-Abb. 34);
– die Rückenlehne um 5 Grad zum hinteren Bereich
drehen;
– die Rückenlehne mit der linken Hand nach vorne
umklappen.
38
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
F0N0228mAbb. 34

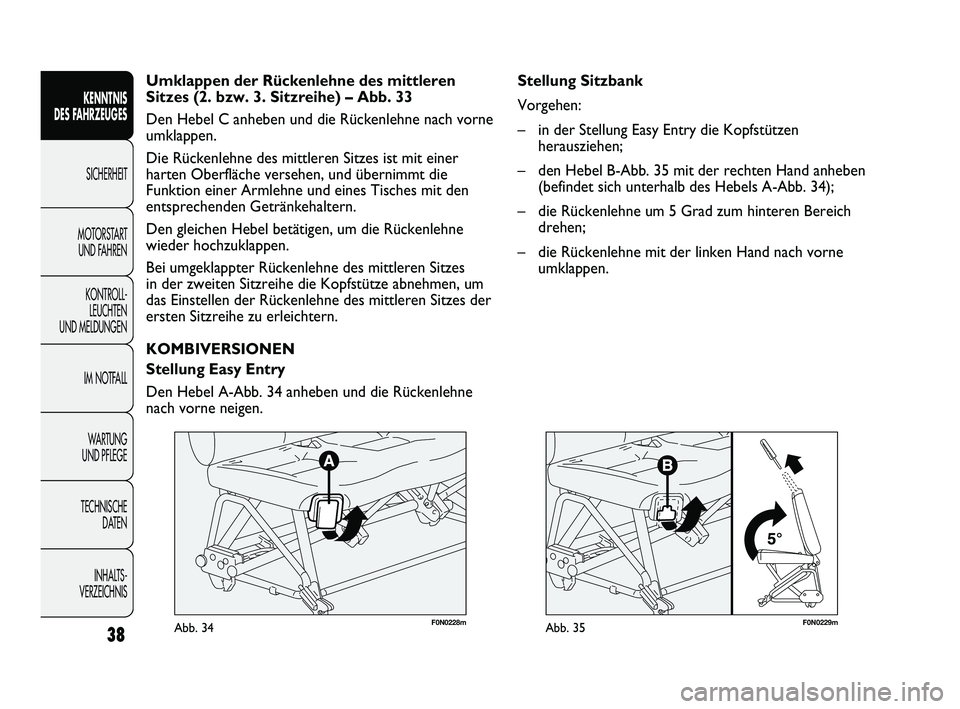

Umklappen der Rückenlehne des mittleren
Sitzes (2. bzw. 3. Sitzreihe) – Abb. 33
Den Hebel C anheben und die Rückenlehne nach vorne
umklappen.
Die Rückenlehne des mittleren Sitzes ist mit einer
harten Oberfläche versehen, und übernimmt die
Funktion einer Armlehne und eines Tisches mit den
entsprechenden Getränkehaltern.
Den gleichen Hebel betätigen, um die Rückenlehne
wieder hochzuklappen.
Bei umgeklappter Rückenlehne des mittleren Sitzes
in der zweiten Sitzreihe die Kopfstütze abnehmen, um
das Einstellen der Rückenlehne des mittleren Sitzes der
ersten Sitzreihe zu erleichtern.
KOMBIVERSIONEN
Stellung Easy Entry
Den Hebel A-Abb. 34 anheben und die Rückenlehne
nach vorne neigen.
031-124 DUCATO LUM D 1ed 24-02-2011 12:06 Pagina 38

F0N0230mAbb. 3639
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

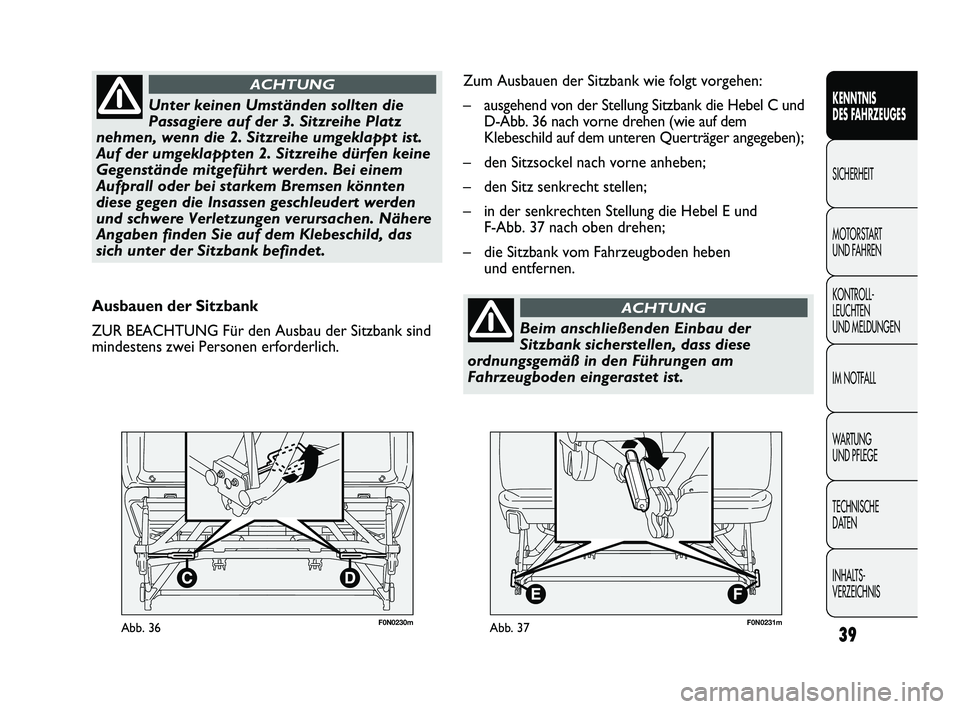

Ausbauen der Sitzbank
ZUR BEACHTUNG Für den Ausbau der Sitzbank sind
mindestens zwei Personen erforderlich.
F0N0231mAbb. 37
Zum Ausbauen der Sitzbank wie folgt vorgehen:
– ausgehend von der Stellung Sitzbank die Hebel C und
D-Abb. 36 nach vorne drehen (wie auf dem
Klebeschild auf dem unteren Querträger angegeben);
– den Sitzsockel nach vorne anheben;
– den Sitz senkrecht stellen;
– in der senkrechten Stellung die Hebel E und
F-Abb. 37 nach oben drehen;
– die Sitzbank vom Fahrzeugboden heben
und entfernen.
Beim anschließenden Einbau der
Sitzbank sicherstellen, dass diese
ordnungsgemäß in den Führungen am
Fahrzeugboden eingerastet ist.
ACHTUNG
Unter keinen Umständen sollten die
Passagiere auf der 3. Sitzreihe Platz
nehmen, wenn die 2. Sitzreihe umgeklappt ist.
Auf der umgeklappten 2. Sitzreihe dürfen keine
Gegenstände mitgeführt werden. Bei einem
Aufprall oder bei starkem Bremsen könnten
diese gegen die Insassen geschleudert werden
und schwere Verletzungen verursachen. Nähere
Angaben finden Sie auf dem Klebeschild, das
sich unter der Sitzbank befindet.
ACHTUNG
031-124 DUCATO LUM D 1ed 24-02-2011 12:06 Pagina 39

Stellen Sie für einen optimalen Schutz durch die
Kopfstützen die Rückenlehne so ein, dass der
Oberkörper aufrecht und der Kopf so nahe wie möglich
an der Kopfstütze ist.
40
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNISDie Kopfstützen müssen so eingestellt
werden, dass sie den Kopf, und nicht
den Hals, stützen. Nur unter dieser Bedingung
sind sie wirksam.
ACHTUNG
F0N0020mAbb. 38

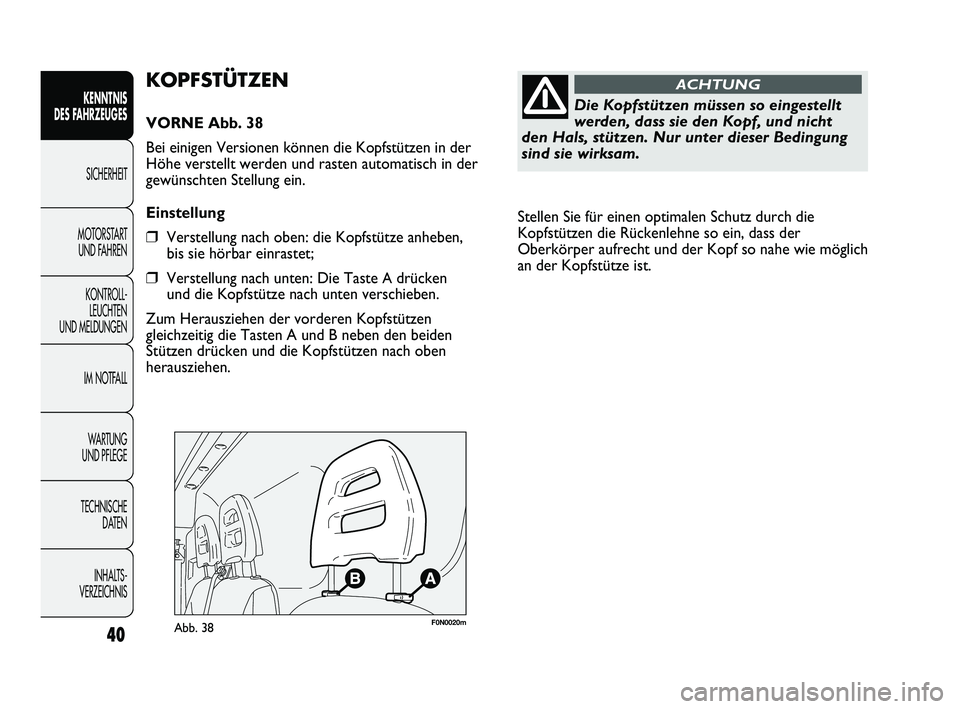

KOPFSTÜTZEN
VORNE Abb. 38
Bei einigen Versionen können die Kopfstützen in der
Höhe verstellt werden und rasten automatisch in der
gewünschten Stellung ein.
Einstellung
❒Verstellung nach oben: die Kopfstütze anheben,
bis sie hörbar einrastet;
❒Verstellung nach unten: Die Taste Adrücken
und die Kopfstütze nach unten verschieben.
Zum Herausziehen der vorderen Kopfstützen
gleichzeitig die Tasten A und B neben den beiden
Stützen drücken und die Kopfstützen nach oben
herausziehen.
031-124 DUCATO LUM D 1ed 24-02-2011 12:06 Pagina 40

F0N0321mAbb. 39

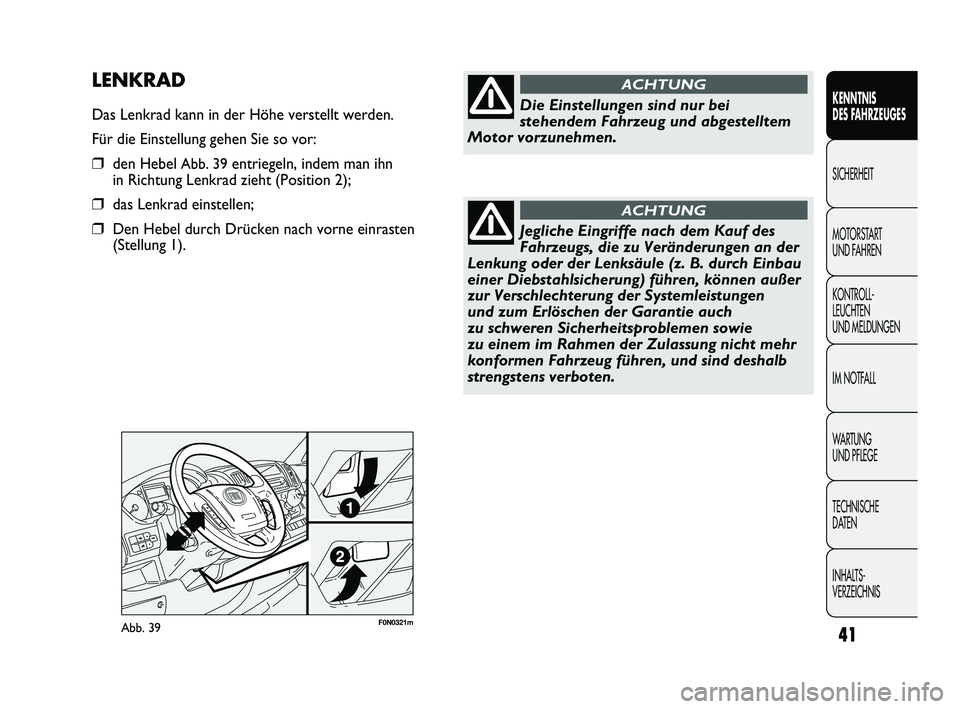

LENKRAD
Das Lenkrad kann in der Höhe verstellt werden.
Für die Einstellung gehen Sie so vor:
❒den Hebel Abb. 39entriegeln, indem man ihn
in Richtung Lenkrad zieht (Position 2);
❒das Lenkrad einstellen;
❒Den Hebel durch Drücken nach vorne einrasten
(Stellung 1).
41
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNISDie Einstellungen sind nur bei
stehendem Fahrzeug und abgestelltem
Motor vorzunehmen.
ACHTUNG
Jegliche Eingriffe nach dem Kauf des
Fahrzeugs, die zu Veränderungen an der
Lenkung oder der Lenksäule (z. B. durch Einbau
einer Diebstahlsicherung) führen, können außer
zur Verschlechterung der Systemleistungen
und zum Erlöschen der Garantie auch
zu schweren Sicherheitsproblemen sowie
zu einem im Rahmen der Zulassung nicht mehr
konformen Fahrzeug führen, und sind deshalb
strengstens verboten.
ACHTUNG
031-124 DUCATO LUM D 1ed 24-02-2011 12:06 Pagina 41

42
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
F0N0022mAbb. 40F0N0024mAbb. 41
Elektrisch einstellbare Außenspiegel Abb. 41
Die elektrische Einstellung ist nur bei Schlüssel
in Stellung „MAR“ möglich.
RÜCKSPIEGEL
INNENRÜCKSPIEGEL Abb. 40
Der Spiegel ist mit einer Unfallverhütungsvorrichtung
ausgerüstet, die den Spiegel bei einem heftigen Kontakt
mit dem Fahrgast aus der Halterung löst.
Durch den Hebel A kann der Spiegel in zwei
verschiedene Positionen gebracht werden: normal oder
abgeblendet.
AUSSENSPIEGEL
Spiegel mit manueller Einstellung
Um die Außenspiegel auszurichten, jedes der beiden
Spiegelgläser für jeden Spiegel manuell betätigen.
Der leicht gekrümmte Außenrückspiegel
auf der Fahrerseite verfälscht ein wenig
die Einschätzung des Abstandes des
Spiegelbildes.
Außerdem ist die Oberfläche des Spiegels
im unteren Bereich gekrümmt, um die Sicht
zu erweitern. Dadurch werden die
Abmessungen des Spiegelbildes verkleinert und
ein Objekt im Spiegel scheint weiter weg zu ein,
als es in Wirklichkeit ist.
ACHTUNG
031-124 DUCATO LUM D 1ed 24-02-2011 12:06 Pagina 42
