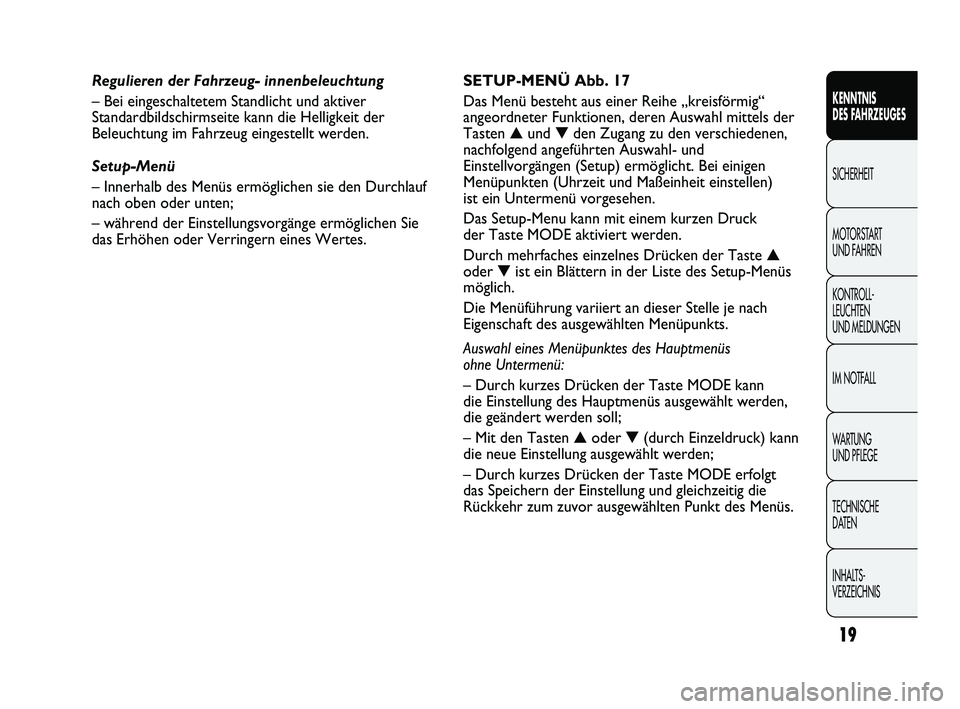

SETUP-MENÜ Abb. 17
Das Menü besteht aus einer Reihe „kreisförmig“
angeordneter Funktionen, deren Auswahl mittels der
Tasten ▲und ▼den Zugang zu den verschiedenen,
nachfolgend angeführten Auswahl- und
Einstellvorgängen (Setup) ermöglicht. Bei einigen
Menüpunkten (Uhrzeit und Maßeinheit einstellen)
ist ein Untermenü vorgesehen.
Das Setup-Menu kann mit einem kurzen Druck
der Taste MODE aktiviert werden.
Durch mehrfaches einzelnes Drücken der Taste ▲
oder ▼ist ein Blättern in der Liste des Setup-Menüs
möglich.
Die Menüführung variiert an dieser Stelle je nach
Eigenschaft des ausgewählten Menüpunkts.
Auswahl eines Menüpunktes des Hauptmenüs
ohne Untermenü:
– Durch kurzes Drücken der Taste MODE kann
die Einstellung des Hauptmenüs ausgewählt werden,
die geändert werden soll;
– Mit den Tasten ▲oder ▼(durch Einzeldruck) kann
die neue Einstellung ausgewählt werden;
– Durch kurzes Drücken der Taste MODE erfolgt
das Speichern der Einstellung und gleichzeitig die
Rückkehr zum zuvor ausgewählten Punkt des Menüs. Regulieren der Fahrzeug- innenbeleuchtung
– Bei eingeschaltetem Standlicht und aktiver
Standardbildschirmseite kann die Helligkeit der
Beleuchtung im Fahrzeug eingestellt werden.
Setup-Menü
– Innerhalb des Menüs ermöglichen sie den Durchlauf
nach oben oder unten;
– während der Einstellungsvorgänge ermöglichen Sie
das Erhöhen oder Verringern eines Wertes.
001-030 DUCATO LUM D 3ed 29-09-2011 13:17 Pagina 19

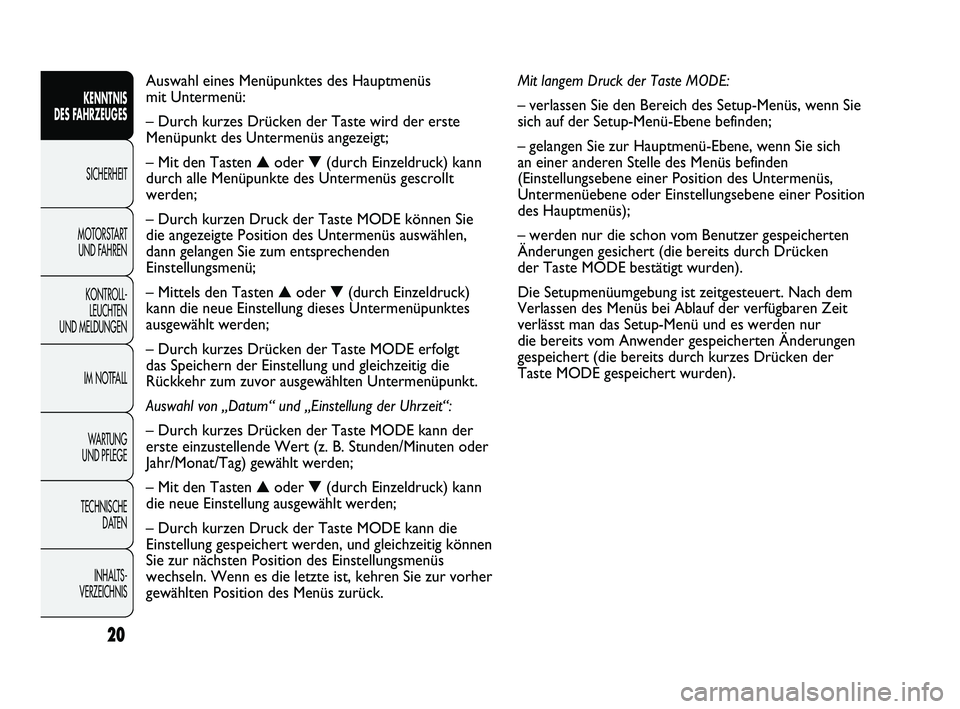

Mit langem Druck der Taste MODE:
– verlassen Sie den Bereich des Setup-Menüs, wenn Sie
sich auf der Setup-Menü-Ebene befinden;
– gelangen Sie zur Hauptmenü-Ebene, wenn Sie sich
an einer anderen Stelle des Menüs befinden
(Einstellungsebene einer Position des Untermenüs,
Untermenüebene oder Einstellungsebene einer Position
des Hauptmenüs);
– werden nur die schon vom Benutzer gespeicherten
Änderungen gesichert (die bereits durch Drücken
der Taste MODE bestätigt wurden).
Die Setupmenüumgebung ist zeitgesteuert. Nach dem
Verlassen des Menüs bei Ablauf der verfügbaren Zeit
verlässt man das Setup-Menü und es werden nur
die bereits vom Anwender gespeicherten Änderungen
gespeichert (die bereits durch kurzes Drücken der
Taste MODE gespeichert wurden). Auswahl eines Menüpunktes des Hauptmenüs
mit Untermenü:
– Durch kurzes Drücken der Taste wird der erste
Menüpunkt des Untermenüs angezeigt;
– Mit den Tasten ▲oder ▼(durch Einzeldruck) kann
durch alle Menüpunkte des Untermenüs gescrollt
werden;
– Durch kurzen Druck der Taste MODE können Sie
die angezeigte Position des Untermenüs auswählen,
dann gelangen Sie zum entsprechenden
Einstellungsmenü;
– Mittels den Tasten ▲oder ▼(durch Einzeldruck)
kann die neue Einstellung dieses Untermenüpunktes
ausgewählt werden;
– Durch kurzes Drücken der Taste MODE erfolgt
das Speichern der Einstellung und gleichzeitig die
Rückkehr zum zuvor ausgewählten Untermenüpunkt.
Auswahl von „Datum“ und „Einstellung der Uhrzeit“:
– Durch kurzes Drücken der Taste MODE kann der
erste einzustellende Wert (z. B. Stunden/Minuten oder
Jahr/Monat/Tag) gewählt werden;
– Mit den Tasten ▲oder ▼(durch Einzeldruck) kann
die neue Einstellung ausgewählt werden;
– Durch kurzen Druck der Taste MODE kann die
Einstellung gespeichert werden, und gleichzeitig können
Sie zur nächsten Position des Einstellungsmenüs
wechseln. Wenn es die letzte ist, kehren Sie zur vorher
gewählten Position des Menüs zurück.
20
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
001-030 DUCATO LUM D 3ed 29-09-2011 13:18 Pagina 20

21
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
Tag
JahrMonat
Deutsch
Français
English
Español
Italiano
Nederland
Português Beispiel:
Abb. 17 Beispiel:
Für den Zugriff auf die Navigation auf der Standard-
Bildschirmseite die Taste MODE kurz drücken. Um innerhalb
des Menüs zu navigieren, drücken Sie die Taste ▲oder ▼.
ANMERKUNG Aus Sicherheitsgründen kann bei fahrendem
Fahrzeug nur auf das reduzierte Menü (Einstellung von „Beep
Geschwindigkeit“) zugegriffen werden. Bei stillstehendem
Fahrzeug kann auf das vollständige Menü zugegriffen werden.
F0N1020d
MODE
kurzer
Druck
der Taste
▲
▼
VERLASSEN DES MENÜSBEEP
GESCHWINDIGKEITSENSOR
SCHEINWERFER
UHR EINSTELLEN
DATUM EINSTELLEN
SIEHE RADIO
AUTOCLOSE
MASSEINHEIT
SPRACHE LAUTSTÄRKE
MELDUNGEN LAUTSTÄRKE
TASTEN SUMMER SICHERHEITSGURTE (
*) SERVICEBEIFAHRER-AIRBAG
(*) Die Funktion kann nur nach erfolgter Deaktivierung des S.B.R.-Systems durch das Fiat-Kundendienstnetz angezeigt werden.
DATEN TRIP B
MODE
kurzer
Druck
der taste
▲
▼▲
▼▲
▼
▲
▼
▲ ▼
▲ ▼ ▲
▼
▲
▼
▲
▼
▲▼
▲▼
▲▼
▲▼▼
▲
001-030 DUCATO LUM D 3ed 29-09-2011 13:18 Pagina 21

Wenn die Einstellung gelöscht werden soll, gehen Sie
so vor:
– die Taste MODE kurz drücken, auf dem Display
erscheint blinkend (On);
– die Taste
▼drücken, auf dem Display erscheint
blinkend (Off);
– die Taste MODE kurz drücken, um zur Menümaske
zurückzukehren oder die Taste lange drücken, um zur
Standardmaske zurückzukehren, ohne die Einstellung
zu speichern.
Hebel für die Einstellung
der Scheinwerfersensibilität
(für Versionen/Märkte, wo vorgesehen)
Mit dieser Funktion kann die Empfindlichkeit des
Sensors für die Scheinwerfer eingestellt werden
(in 3 Stufen).
Um die gewünschte Empfindlichkeitsstufe einzustellen,
gehen Sie bitte wie folgt vor:
– die Taste MODE kurz drücken, woraufhin das Display
blinkend die zuvor eingestellte „Empfindlichkeitsstufe“
anzeigt;
– mit der Taste
▲oder ▼die Einstellung vornehmen;
– die Taste MODE kurz drücken, um zur Menümaske
zurückzukehren oder die Taste lange drücken, um zur
Standardmaske zurückzukehren, ohne die Einstellung
zu speichern. Geschwindigkeitsgrenze (Geschw.-Biep)
Diese Funktion erlaubt die Einstellung der
Höchstgeschwindigkeit für das Fahrzeug (km/h oder
mph), bei deren Überschreitung der Benutzer gewarnt
wird (siehe Kapitel „Kontrollleuchten und Meldungen“).
Gehen Sie wie folgt vor, um die gewünschte
Geschwindigkeitsgrenze einzustellen:
– die Taste MODE kurz drücken, das Display zeigt den
Schriftzug „Beep Gesch.“;
– die Taste
▲oder ▼drücken, um die
Geschwindigkeitsgrenze entweder einzuschalten (On)
oder auszuschalten (Off);
– wurde die Funktion aktiviert (On), wählen Sie mit der
Taste
▲oder ▼die gewünschte Grenzgeschwindigkeit
und drücken Sie zur Bestätigung der Auswahl MODE.
ANMERKUNG
Die Grenzgeschwindigkeit kann zwischen
30 und 200 km/h bzw. zwischen 20 und 125 mph je nach
zuvor eingestellter Maßeinheit ausgewählt werden. Siehe
hierzu den nachfolgenden Abschnitt „Einstellen der
Maßeinheit (Maßeinheit)“. Bei jeder Betätigung der Taste
▲/▼wird der Wert um 5 erhöht bzw. verringert. Durch
dauerhaftes Drücken der Taste
▲/▼wird der Wert
hingegen automatisch schnell erhöht bzw. verringert. Ist
der gewünschte Wert fast erreicht, die Einstellung durch
Einzeldruck vervollständigen.
– die Taste MODE kurz drücken, um zur Menümaske
zurückzukehren oder die Taste lange drücken, um zur
Standardmaske zurückzukehren, ohne die Einstellung
zu speichern.
22
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
001-030 DUCATO LUM D 3ed 29-09-2011 13:18 Pagina 22

23
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
– Nach Auswahl des zu ändernden Untermenüs kurz
die Taste MODE drücken;
– Bei Aufruf des Untermenüs „Uhrzeit“:die Taste MODE
kurz drücken. Auf dem Display erscheinen blinkend
die „Stunden“;
– mit der Taste
▲oder ▼die Einstellung vornehmen;
– nach kurzer Betätigung der Taste MODE blinkt
die Minutenanzeige auf dem Display;
– mit der Taste
▲oder ▼die Einstellung vornehmen;
– bei Aufruf des Untermenüs „Format“:die Taste MODE
kurz drücken, auf dem Display erscheint blinkend
die Anzeigemodalität;
– mit der Taste
▲oder ▼die Auswahl des
Anzeigemodus „24h“ oder „12h“ vornehmen.
Nach erfolgter Einstellung die Taste MODE kurz
drücken, um zur Menübildschirmseite zurückzukehren,
oder die Taste lange drücken, um zur
Standardbildschirmseite zurückzukehren, ohne
zu speichern.
– nochmals die Taste MODE kurz drücken,
um zur Standardbildschirmseite oder zum Hauptmenü
zurückzukehren, je nachdem, an welchem Punkt
des Menüs man sich befindet. Einschalten Trip B (Daten Trip B)
Diese Funktion ermöglicht das Einschalten (On) bzw.
das Ausschalten (Off) der Anzeige von Trip B
(Teilstrecke).
Für weitere Informationen siehe Abschnitt „Trip
Computer“.
Zum Ein-/Ausschalten gehen Sie so vor:
– die Taste MODE kurz drücken, woraufhin das Display
blinkend (On) oder (Off) anzeigt (abhängig davon, was
zuvor eingestellt war);
– mit der Taste
▲oder ▼die Auswahl vornehmen;
– die Taste MODE kurz drücken, um zur Menümaske
zurückzukehren oder die Taste lange drücken, um zur
Standardmaske zurückzukehren, ohne die Einstellung
zu speichern.
Einstellung der Uhr (Uhrzeit einstellen)
Diese Funktion ermöglicht die Einstellung der Uhrzeit
über zwei Untermenüs: „Uhrzeit“ und „Format“.
Für die Einstellung gehen Sie so vor:
– die Taste MODE kurz drücken, auf dem Display
erscheinen die beiden Untermenüs „Uhrzeit“
und „Format“;
– mit der Taste
▲oder ▼zwischen den beiden
Untermenüs wechseln;
001-030 DUCATO LUM D 3ed 29-09-2011 13:18 Pagina 23

Wiederholung Audioinformationen
(Siehe Radio)
Mit dieser Funktion ist es möglich, auf dem Display
die Informationen für das Radio anzuzeigen.
– Radio: Frequenz oder RDS-Informationen des
gewählten Senders, Aktivierung des automatischen
Suchlaufs oder AutoSTore;
– CD Audio, CD MP3: Nummer des Titels;
– CD-Wechsler: CD-Nummer und -Titel;
Um die Autoradioinformationen auf dem Display
anzuzeigen (On) oder auszublenden (Off), wie folgt
vorgehen:
– die Taste MODE kurz drücken, woraufhin das Display
blinkend (On) oder (Off) anzeigt (je nach der
vorhergehenden Einstellung);
– mittels der Taste
▲oder ▼die Auswahl vornehmen;
– die Taste MODE kurz drücken, um zur Menümaske
zurückzukehren oder die Taste lange drücken, um zur
Standardmaske zurückzukehren, ohne die Einstellung
zu speichern.
Automatische Zentralverriegelung
bei fahrendem Fahrzeug (Autoclose)
Diese Funktion ermöglicht bei Aktivierung (ON)
die automatische Verriegelung der Türen, wenn
das Fahrzeug eine Geschwindigkeit von 20 km/h
überschreitet. Datum einstellen (Datum einst.)
Diese Funktion ermöglicht die Aktualisierung
des Datums (Tag – Monat – Jahr).
Das Datum wie folgt aktualisieren:
– nach kurzer Betätigung der Taste MODE blinkt
die Tagesanzeige (tt) auf dem Display;
– mit der Taste
▲oder ▼die Einstellung vornehmen;
– nach kurzer Betätigung der Taste MODE blinkt
die Monatsanzeige (mm) auf dem Display;
– mit der Taste
▲oder ▼die Einstellung vornehmen;
– nach kurzer Betätigung der Taste MODE blinkt
die Jahresanzeige (jjjj) auf dem Display;
– mit der Taste
▲oder ▼die Einstellung vornehmen.
ANMERKUNG Bei jeder Betätigung der Taste
▲oder
▼wird der Wert um eine Einheit erhöht bzw.
verringert. Wenn die Taste gedrückt gehalten wird,
erfolgt eine automatische schnelle Zu- oder Abnahme.
Ist der gewünschte Wert fast erreicht, die Einstellung
durch Einzeldruck vervollständigen.
– die Taste MODE kurz drücken, um zur Menümaske
zurückzukehren oder die Taste lange drücken, um zur
Standardmaske zurückzukehren, ohne die Einstellung
zu speichern.
24
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
001-030 DUCATO LUM D 3ed 29-09-2011 13:18 Pagina 24

25
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
–Wenn das Untermenü „Entfernungen“aufgerufen wird:
bei kurzem Drücken der Taste MODE wird auf dem
Display „km“ oder „mi“ angezeigt (je nach vorheriger
Einstellung);
– mit der Taste
▲oder ▼die Auswahl vornehmen;
– wenn das Untermenü „Verbrauch“aufgerufen wird: die
Taste MODE kurz drücken, auf dem Display erscheint
je nach vorheriger Einstellung die Anzeige „km/l“,
„l/100km“ oder „mpg“ (je nach vorheriger Einstellung);
Wenn die Maßeinheit „Entfernung“ in „km“ eingestellt
ist, ermöglicht das Display die Einstellung der
Maßeinheit (km/l oder l/100km) in Bezug auf die
verbrauchte Kraftstoffmenge.
Wenn die Maßeinheit Entfernung in „mi“ eingestellt ist,
zeigt das Display die verbrauchte Kraftstoffmenge
in „mpg“ an.
– mit der Taste
▲oder ▼die Auswahl vornehmen;
– wenn das Untermenü „Temperatur“ aufgerufen wird:
die Taste MODE kurz drücken, auf dem Display
erscheint je nach vorheriger Einstellung die Anzeige
„°C“ oder „°F“;
– mit der Taste
▲oder ▼die Auswahl vornehmen;
Nach erfolgter Einstellung die Taste MODE kurz
drücken, um zur Menübildschirmseite zurückzukehren,
oder die Taste lange drücken, um zur
Standardbildschirmseite zurückzukehren, ohne zu
speichern.
– nochmals die Taste MODE kurz drücken, um zur
Standardbildschirmseite oder zum Hauptmenü
zurückzukehren, je nachdem, an welchem Punkt
des Menüs man sich befindet. Zum Ein- (On) oder Ausschalten (Off) dieser Funktion
wie folgt vorgehen:
– die Taste MODE kurz drücken; auf dem Display wird
ein Untermenü angezeigt;
– die Taste MODE kurz drücken, woraufhin das Display
blinkend (On) oder (Off) anzeigt (je nach der
vorhergehenden Einstellung);
– mit der Taste
▲oder ▼die Auswahl vornehmen;
– die Taste MODE kurz drücken, um zur
Untermenüanzeige zurückzukehren, oder aber
die Taste lange drücken, um ohne zu speichern
zur Hauptmenüanzeige zurückzukehren;
– nochmals die Taste MODE kurz drücken,
um zur Standardbildschirmseite oder zum Hauptmenü
zurückzukehren, je nachdem, an welchem Punkt
des Menüs man sich befindet.
Einstellung der Maßeinheit (Maßeinheit)
Diese Funktion ermöglicht die Einstellung der
Maßeinheit durch drei Untermenüs: „Entfernung“,
„Verbrauch“ und „Temperatur“.
Zur Einstellung der gewünschten Einheit gehen Sie
so vor:
– die Taste MODE kurz drücken, woraufhin auf dem
Display die drei Untermenüs angezeigt werden;
– mit der Taste
▲oder ▼zwischen den drei
Untermenüs wechseln;
– Nach Auswahl des zu ändernden Untermenüs kurz
die Taste MODE drücken;
001-030 DUCATO LUM D 3ed 29-09-2011 13:18 Pagina 25

Einstellung der Lautstärke der Tastenbetätigung
(Lautst. Tast.)
Diese Funktion ermöglicht die Lautstärkeregelung
(auf 8 Stufen) des akustischen Signals, das beim Drücken
der Tasten MODE,
▲ und ▼abgegeben wird.
Die gewünschte Lautstärke wie folgt einstellen:
– die Taste MODE kurz drücken, im Display erscheint
blinkend das vorher eingestellte „Lautstärkenniveau“;
– mit der Taste
▲oder ▼die Einstellung vornehmen;
– die Taste MODE kurz drücken, um zur Menümaske
zurückzukehren oder die Taste lange drücken, um zur
Standardmaske zurückzukehren, ohne die Einstellung
zu speichern.
Aktivierung des Summers für SBR-Meldung
(Summer Sicherheitsg.)
Die Funktion kann nur nach erfolgter Deaktivierung
des S.B.R.-Systems durch das Fiat Kundendienstnetz
angezeigt werden (siehe Kapitel „Sicherheit“
im Abschnitt „S.B.R.-System“). Auswahl der Sprache (Sprache)
Die Anzeigen des Displays können nach entsprechender
Einstellung in folgenden Sprachen dargestellt werden:
italienisch, deutsch, englisch, spanisch, französisch,
portugiesisch, holländisch.
Die gewünschte Sprache wie folgt einstellen:
– die Taste MODE kurz drücken, im Display erscheint
blinkend die vorher eingestellte „Sprache“;
– mit der Taste ▲oder ▼die Auswahl vornehmen;
– die Taste MODE kurz drücken, um zur Menümaske
zurückzukehren oder die Taste lange drücken, um zur
Standardmaske zurückzukehren, ohne die Einstellung
zu speichern.
Einstellen der Lautstärke des akustischen Signals
bei Störungen/Hinweisen (Hinweislautstärke)
Diese Funktion ermöglicht die Lautstärkeregelung
(auf 8 Stufen) des akustischen Signals (Biepton), das mit
der Anzeige von Fehlern/Warnhinweisen einhergeht.
Die gewünschte Lautstärke wie folgt einstellen:
– die Taste MODE kurz drücken, im Display erscheint
blinkend das vorher eingestellte „Lautstärkenniveau“;
– mit der Taste
▲oder ▼die Einstellung vornehmen;
– die Taste MODE kurz drücken, um zur Menümaske
zurückzukehren oder die Taste lange drücken, um zur
Standardmaske zurückzukehren, ohne die Einstellung
zu speichern.
26
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
001-030 DUCATO LUM D 3ed 29-09-2011 13:18 Pagina 26
