2013 FIAT DUCATO technische daten

195
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
F0N0094mAbb. 204

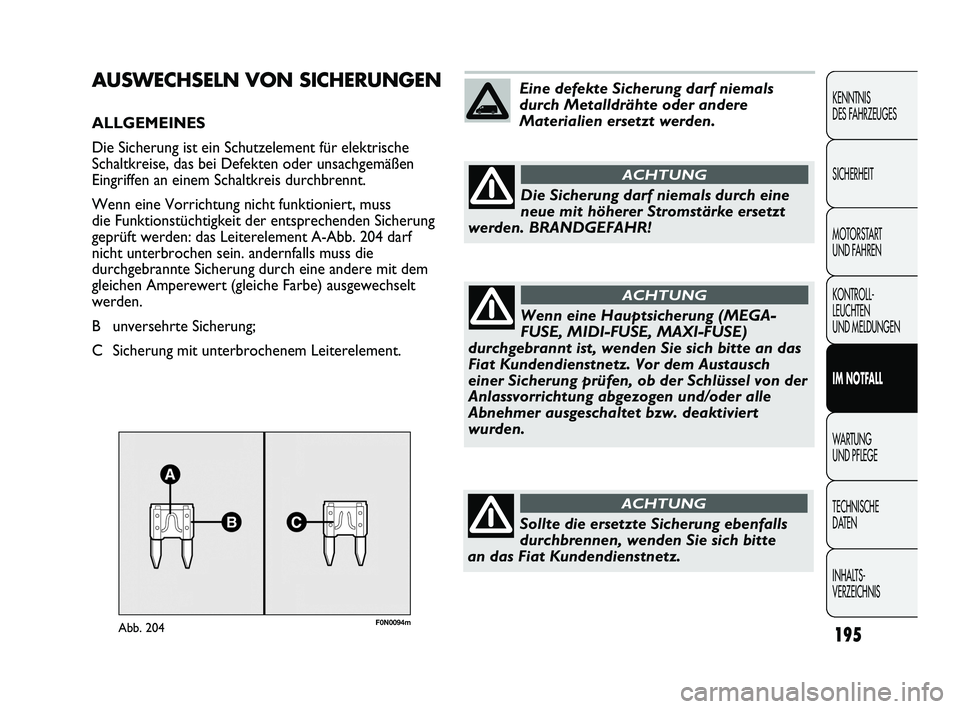

AUSWECHSELN VON SICHERUNGEN
ALLGEMEINES
Die Sicherung ist ein Schutzelement für elektrische
Schaltkreise, das bei Defekten oder unsachgemäßen
Eingriffen an einem Schaltkreis durchbrennt.
Wenn eine Vorrichtung nicht funktioniert, muss
die Funktionstüchtigkeit der entsprechenden Sicherung
geprüft werden: das Leiterelement A-Abb. 204 darf
nicht unterbrochen sein. andernfalls muss die
durchgebrannte Sicherung durch eine andere mit dem
gleichen Amperewert (gleiche Farbe) ausgewechselt
werden.
B unversehrte Sicherung;
C Sicherung mit unterbrochenem Leiterelement.
Eine defekte Sicherung darf niemals
durch Metalldrähte oder andere
Materialien ersetzt werden.
Die Sicherung darf niemals durch eine
neue mit höherer Stromstärke ersetzt
werden. BRANDGEFAHR!
ACHTUNG
Wenn eine Hauptsicherung (MEGA-
FUSE, MIDI-FUSE, MAXI-FUSE)
durchgebrannt ist, wenden Sie sich bitte an das
Fiat Kundendienstnetz. Vor dem Austausch
einer Sicherung prüfen, ob der Schlüssel von der
Anlassvorrichtung abgezogen und/oder alle
Abnehmer ausgeschaltet bzw. deaktiviert
wurden.
ACHTUNG
Sollte die ersetzte Sicherung ebenfalls
durchbrennen, wenden Sie sich bitte
an das Fiat Kundendienstnetz.
ACHTUNG
169-204 DUCATO LUM D 1ed 24-02-2011 12:16 Pagina 195

196
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
Wenn eine Hauptsicherung zum Schutz
der Sicherheitssysteme (Airbag-System,
Bremssystem), der Antriebssysteme
(Motorsystem, Getriebesystem) oder des
Lenksystems ausgelöst wird, wenden Sie sich
bitte an das Fiat-Kundendienstnetz.
ACHTUNG
F0N0095mAbb. 205F0N0513mAbb. 206
Verteiler im Motorraum
Um an den Sicherungskasten Abb. 208 zu gelangen,
den entsprechenden Schutzdeckel Abb. 207 abnehmen.
Zusätzlicher Sicherungskasten an der mittleren
rechten Säule
(für Versionen/Märkte, wo vorgesehen)
Um an den Sicherungskasten Abb. 210 zu gelangen,
den entsprechenden Schutzdeckel Abb. 209 abnehmen.
ZUGANG ZU DEN SICHERUNGEN
Die Fahrzeugsicherungen sind in drei Verteilern
zusammengefasst, die sich am Armaturenbrett, an der
rechten Säule im Innenraum und im Motorraum
befinden.
Verteiler im Armaturenbrett
Für den Zugang zum Sicherungskasten Abb. 206
am Armaturenbrett müssen die Schrauben A-Abb. 25
herausgedreht und die Abdeckung entfernt werden.
169-204 DUCATO LUM D 1ed 24-02-2011 12:16 Pagina 196

197
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

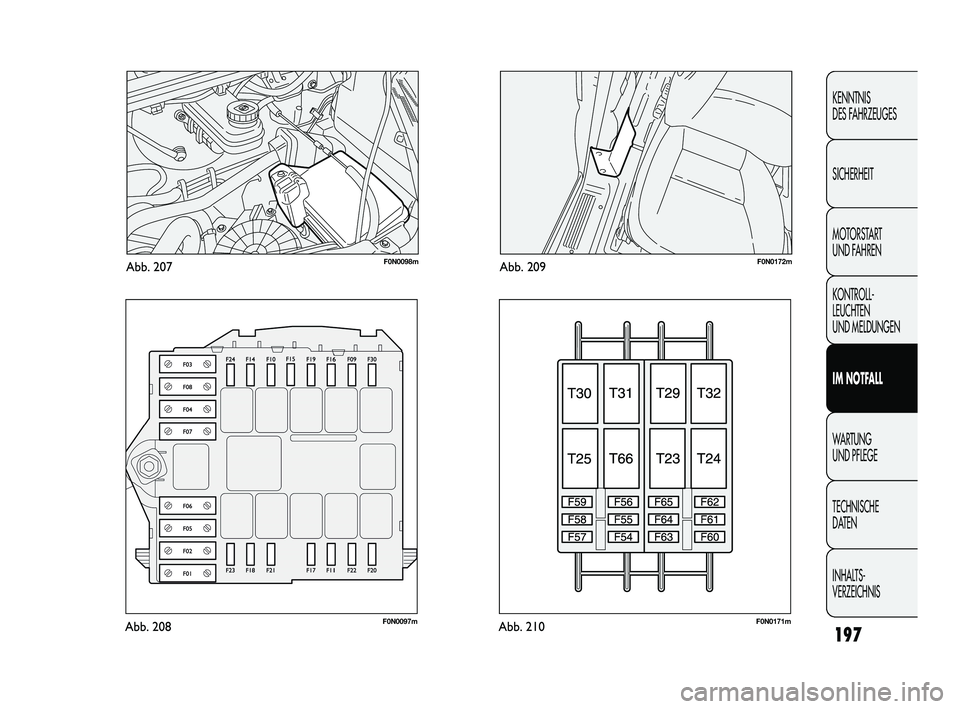

F0N0098mAbb. 207
F0N0097mAbb. 208
F0N0172mAbb. 209
F0N0171mAbb. 210
169-204 DUCATO LUM D 1ed 24-02-2011 12:16 Pagina 197

198
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
ZUSAMMENFASSUNG ALLER SICHERUNGEN
Sicherungskasten am Armaturenbrett Abb. 205-206
VERBRAUCHER SICHERUNG AMPERE
Abblendlicht rechts F12 7,5
Abblendlicht links F13 7,5
Relais Verteiler im Motorraum, Relais Verteiler Armaturenbrett (+Schlüssel) F31 5
Beleuchtung der Fahrgastzelle mit Deckenlampen (+Batterie) F32 7,5
Batteriemonitorkontrollsensor der Start&Stop-Versionen (+Batterie) F33 20
Innenbeleuchtung Minibus (Notbeleuchtung) F34 20
Autoradio, Klimaanlagenbedienung, Alarmanlage, Fahrtenschreiber, F36 10
Steuergerät des Batterietrennschalters (+Batterie)
Ansteuerung Bremsleuchten (primär), Dritte Bremsleuchte, F37 7,5
Instrumententafel (+Schlüssel)
Türverriegelung (+Batterie) F38 20
ABS, ASR, ESP, Betätigung Bremsleuchte (sekundär) (+Schlüssel) F42 5
Scheibenwischer (+Schlüssel) F43 20
Scheibenheber Fahrerseite F47 20
Scheibenheber Beifahrerseite F48 20
Steuergerät der Parksensoren, Autoradio, Lenkradbedienungen, F49 5
mittleres Bedienfeld, linkes Bedienfeld, Zusatzbedienfeld,
Steuergerät des Batterietrennschalters (+Schlüssel)
Airbag (+Schlüssel) F50 7,5
Klimaanlagenbedienung, Steuergerät der Servolenkung, Rückfahrscheinwerfer, F51 5
Wassersensor Dieselfilter, Luftmengenmesser, Fahrtenschreiber (+Schlüssel)
169-204 DUCATO LUM D 1ed 24-02-2011 12:16 Pagina 198

199
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

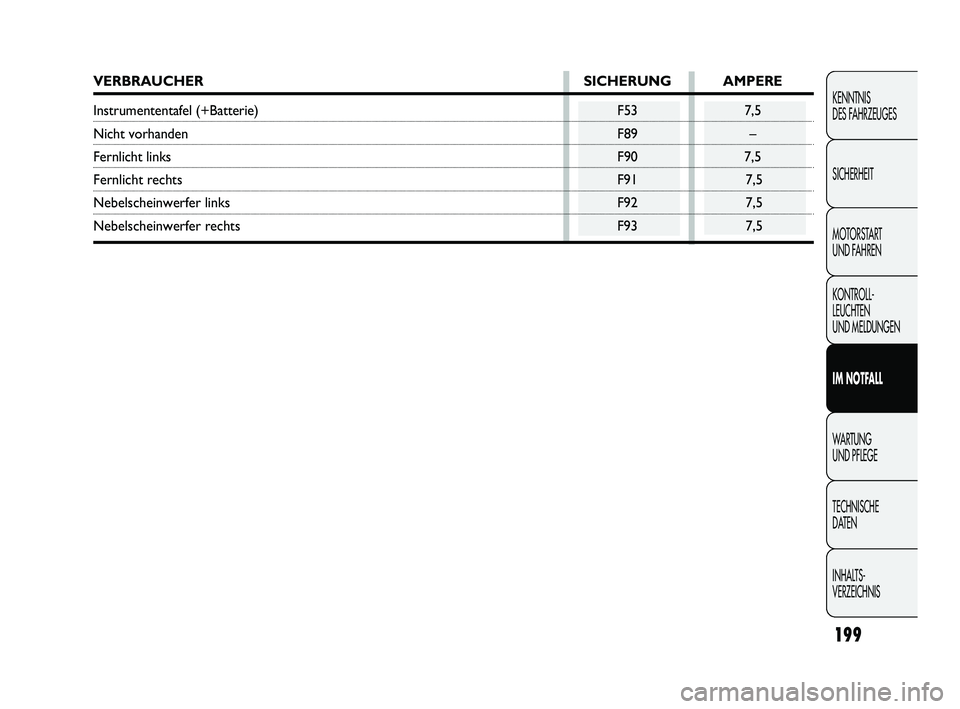

VERBRAUCHER SICHERUNG AMPERE
Instrumententafel (+Batterie) F53 7,5
Nicht vorhanden F89 –
Fernlicht links F90 7,5
Fernlicht rechts F91 7,5
Nebelscheinwerfer links F92 7,5
Nebelscheinwerfer rechts F93 7,5
169-204 DUCATO LUM D 1ed 24-02-2011 12:16 Pagina 199

200
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
Verteiler im Motorraum Abb. 207-208
VERBRAUCHER SICHERUNG AMPERE
ABS-Pumpe (+Batterie) F01 40
Glühkerzen (+Batterie) F02 50
Zündschalter (+Batterie) F03 30
Scheinwerferwaschanlage (+Batterie) F04 30
Puma-Antrieb Verdampfer/Belüftung des Fahrgastraums mit Webasto,
Pumpe des Robotgetriebes (+Batterie) F05 20/50
Kühlergebläse hohe Geschwindigkeit (+Batterie) F06 40/60
Kühlergebläse niedrige Geschwindigkeit (+Batterie) F07 40/50
Innenraumlüfter (+Schlüssel) F08 40
Steckdose hinten (+Batterie) F09 15
SignalhornF10 15
Einspritzanlage (sekundäre Dienste) F11 15
Steckdose (+Batterie) F14 15
Zigarettenanzünder (+Batterie) F15 10
Einspritzanlage (+Schlüssel) F16 7,5
Einspritzanlage (Hauptdienste) F17 10
Motorsteuergerät, Steuergerät des Robotgetriebes (+Batterie) F18 7,5
Klimakompressor F19 7,5
Scheibenwischer F20 30
Kraftstoffpumpe F21 15
Einspritzanlage (Hauptdienste) F22 20
ABS-VentileF23 30
Zusatzbedienfeld, Bewegung und Einklappen der Spiegel (+Schlüssel) F24 15
Spiegelheizung F30 15
169-204 DUCATO LUM D 1ed 24-02-2011 12:16 Pagina 200

201
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

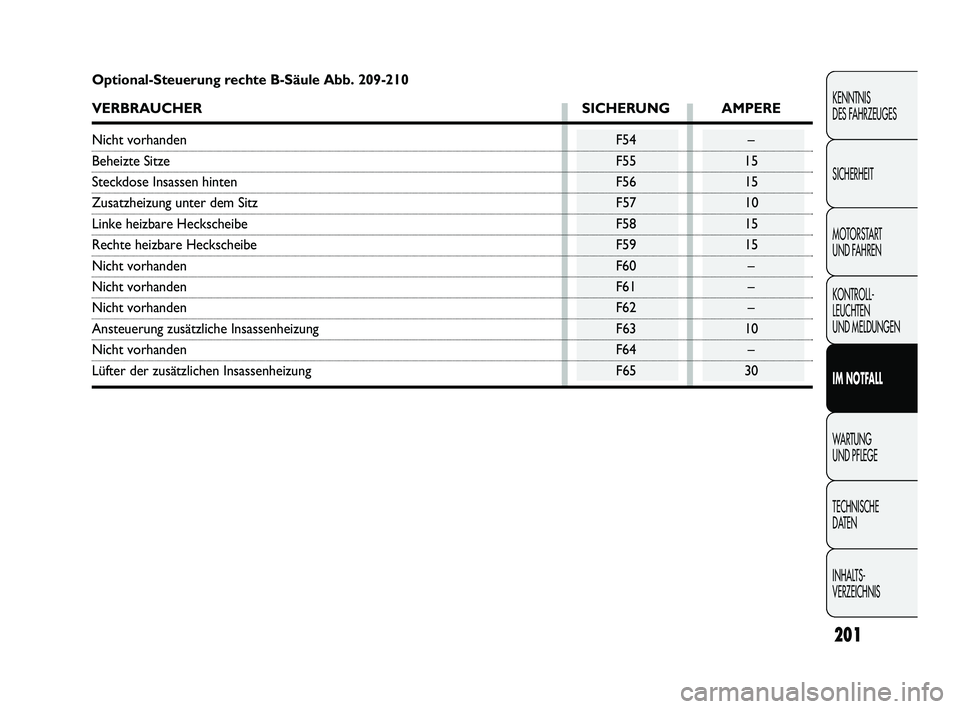

Optional-Steuerung rechte B-Säule Abb. 209-210
VERBRAUCHER SICHERUNG AMPERE
Nicht vorhanden F54 –
Beheizte Sitze F55 15
Steckdose Insassen hinten F56 15
Zusatzheizung unter dem Sitz F57 10
Linke heizbare Heckscheibe F58 15
Rechte heizbare Heckscheibe F59 15
Nicht vorhanden F60 –
Nicht vorhanden F61 –
Nicht vorhanden F62 –
Ansteuerung zusätzliche Insassenheizung F63 10
Nicht vorhanden F64 –
Lüfter der zusätzlichen Insassenheizung F65 30
169-204 DUCATO LUM D 1ed 24-02-2011 12:16 Pagina 201

202
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS

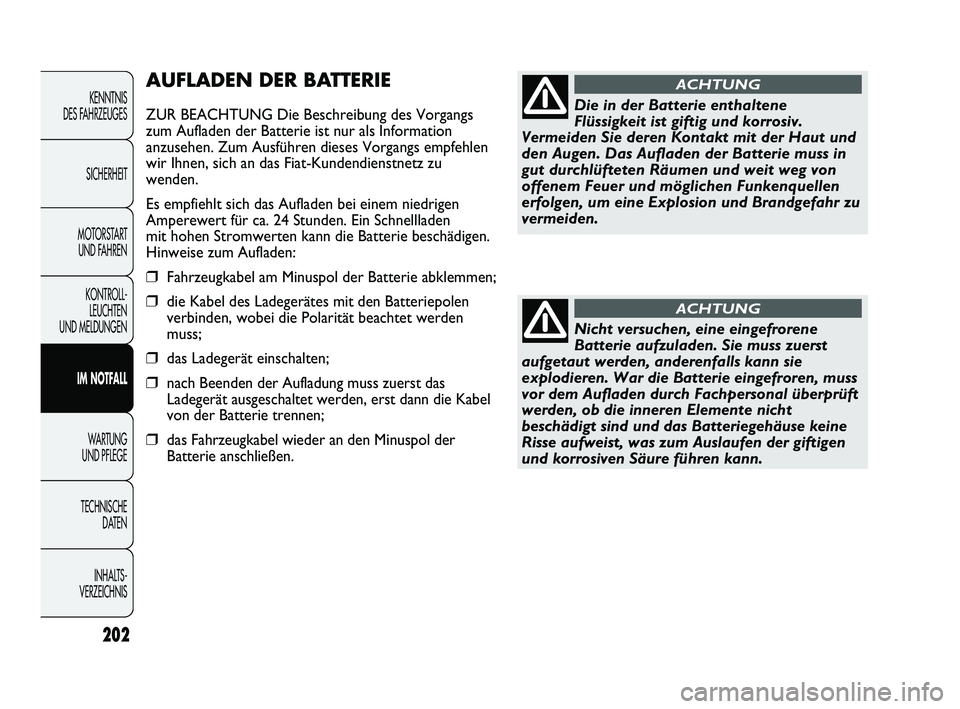

AUFLADEN DER BATTERIE
ZUR BEACHTUNG Die Beschreibung des Vorgangs
zum Aufladen der Batterie ist nur als Information
anzusehen. Zum Ausführen dieses Vorgangs empfehlen
wir Ihnen, sich an das Fiat-Kundendienstnetz zu
wenden.
Es empfiehlt sich das Aufladen bei einem niedrigen
Amperewert für ca. 24 Stunden. Ein Schnellladen
mit hohen Stromwerten kann die Batterie beschädigen.
Hinweise zum Aufladen:
❒Fahrzeugkabel am Minuspol der Batterie abklemmen;
❒die Kabel des Ladegerätes mit den Batteriepolen
verbinden, wobei die Polarität beachtet werden
muss;
❒das Ladegerät einschalten;
❒nach Beenden der Aufladung muss zuerst das
Ladegerät ausgeschaltet werden, erst dann die Kabel
von der Batterie trennen;
❒das Fahrzeugkabel wieder an den Minuspol der
Batterie anschließen.
Die in der Batterie enthaltene
Flüssigkeit ist giftig und korrosiv.
Vermeiden Sie deren Kontakt mit der Haut und
den Augen. Das Aufladen der Batterie muss in
gut durchlüfteten Räumen und weit weg von
offenem Feuer und möglichen Funkenquellen
erfolgen, um eine Explosion und Brandgefahr zu
vermeiden.
ACHTUNG
Nicht versuchen, eine eingefrorene
Batterie aufzuladen. Sie muss zuerst
aufgetaut werden, anderenfalls kann sie
explodieren. War die Batterie eingefroren, muss
vor dem Aufladen durch Fachpersonal überprüft
werden, ob die inneren Elemente nicht
beschädigt sind und das Batteriegehäuse keine
Risse aufweist, was zum Auslaufen der giftigen
und korrosiven Säure führen kann.
ACHTUNG
169-204 DUCATO LUM D 1ed 24-02-2011 12:16 Pagina 202
