2013 CITROEN JUMPER Instructieboekjes (in Dutch)

55
3
ERGONOMIE EN COMFOR
T
Ventilatie
GEBRUIKSVOORSCHRIFT VOOR DEAIRCONDITIONING
Voor een doeltreffende werking van de
airconditioning moeten de ruiten gesloten
zijn. Maar, als de auto langdurig in de zon
heeft gestaan en de temperatuur in het
interieur zeer hoog blijft, kunnen de ruiten
wel even geopend worden om de ventilatie
te bevorderen. Let erop dat, voor een goede verdeling
van de lucht, het luchtinlaatrooster onder
de voorruit, de zijventilatieroosters, de
luchtopeningen onder de voorstoelen en de
afzuiging in de bagageruimte niet afgedekt
zijn.
De airconditioning kan tijdens alle seizoenen
effectief gebruikt worden, omdat het
systeem de lucht ontvochtigt en aanslag van
de ruiten verwijdert. Laat de airconditioning minimaal
één keer per maand 5 à 10 minuten
functioneren om het systeem in perfecte
staat te houden.
De filterelementen (luchtfilter en
interieurfilter) dienen periodiek te worden
vervangen. Laat de filterelementen
twee keer zo vaak vervangen als de
omstandigheden dit vereisen.
Condensvorming in de airconditioning kan
ertoe leiden dat er zich een klein plasje
water onder de auto vormt, dit is een
normaal verschijnsel.
Gebruik de airconditioning niet als deze niet
koelt en laat het systeem in dat geval door
het CITROËN-netwerk controleren.

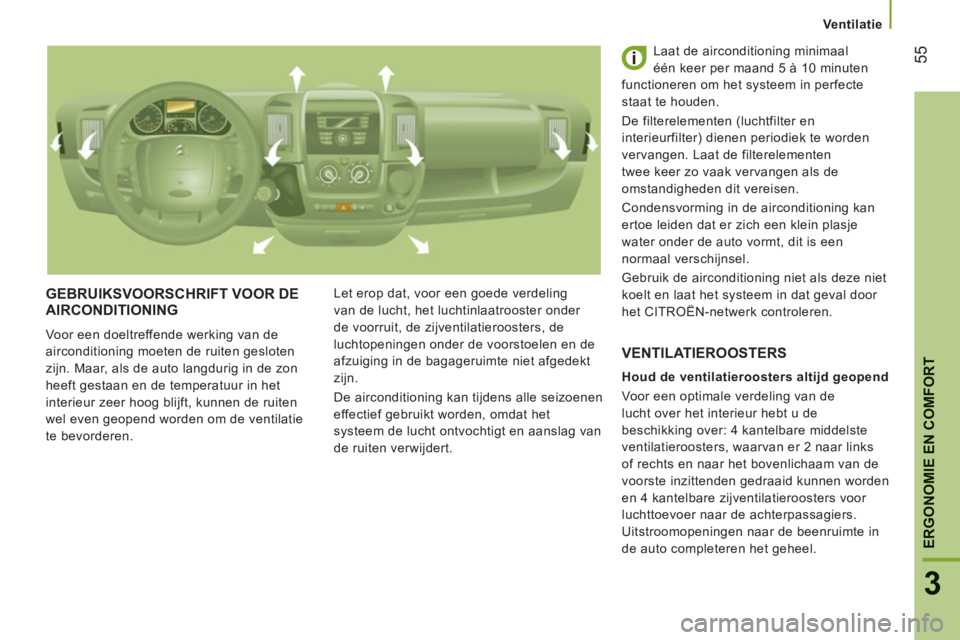

Houd de ventilatieroosters altijd geopend
Voor een optimale verdeling van de
lucht over het interieur hebt u de
beschikking over: 4 kantelbare middelste
ventilatieroosters, waarvan er 2 naar links
of rechts en naar het bovenlichaam van de
voorste inzittenden gedraaid kunnen worden
en 4 kantelbare zijventilatieroosters voor
luchttoevoer naar de achterpassagiers.
Uitstroomopeningen naar de beenruimte in
de auto completeren het geheel.

VENTILATIEROOSTERS

56

Ventilatie

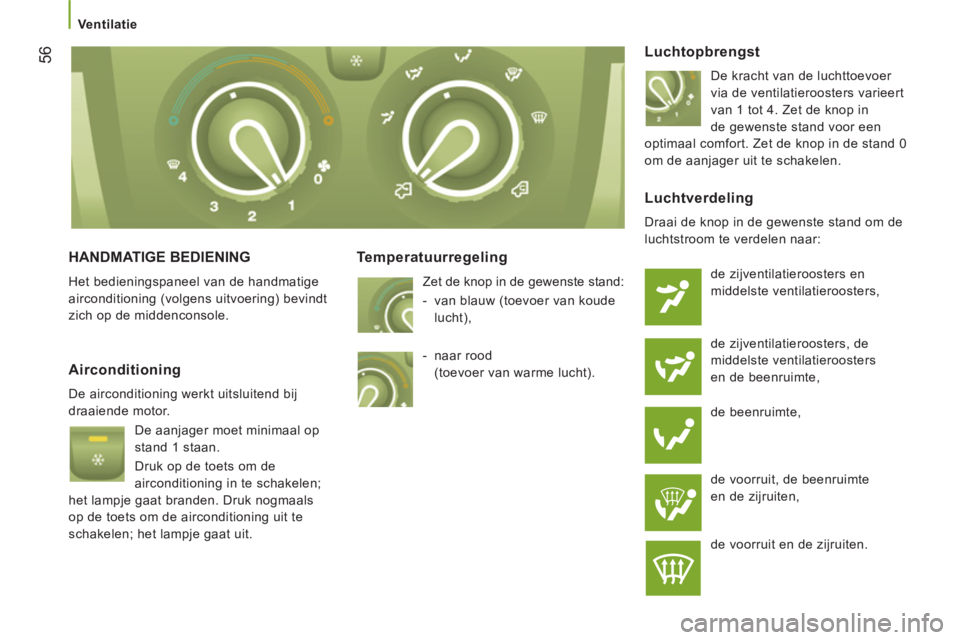

HANDMATIGE BEDIENING

Het bedieningspaneel van de handmatige
airconditioning (volgens uitvoering) bevindt
zich op de middenconsole.
Temperatuurregeling
Zet de knop in de gewenste stand:


- van blauw (toevoer van koude
lucht),

Luchtopbrengst

De kracht van de luchttoevoer
via de ventilatieroosters varieert
van 1 tot 4. Zet de knop in
de gewenste stand voor een
optimaal comfort. Zet de knop in de stand 0
om de aanjager uit te schakelen.


Airconditioning

De airconditioning werkt uitsluitend bij
draaiende motor.
De aanjager moet minimaal op
stand 1 staan.
Druk op de toets om de
airconditioning in te schakelen;
het lampje gaat branden. Druk nogmaals
op de toets om de airconditioning uit te
schakelen; het lampje gaat uit.


Luchtverdeling

Draai de knop in de gewenste stand om de
luchtstroom te verdelen naar:
de zijventilatieroosters en
middelste ventilatieroosters,
de zijventilatieroosters, de
middelste ventilatieroosters
en de beenruimte,
de beenruimte,
de voorruit, de beenruimte
en de zijruiten,
de voorruit en de zijruiten.
- naar rood
(toevoer van warme lucht).

57
3
ERGONOMIE EN COMFOR
T
Ventilatie

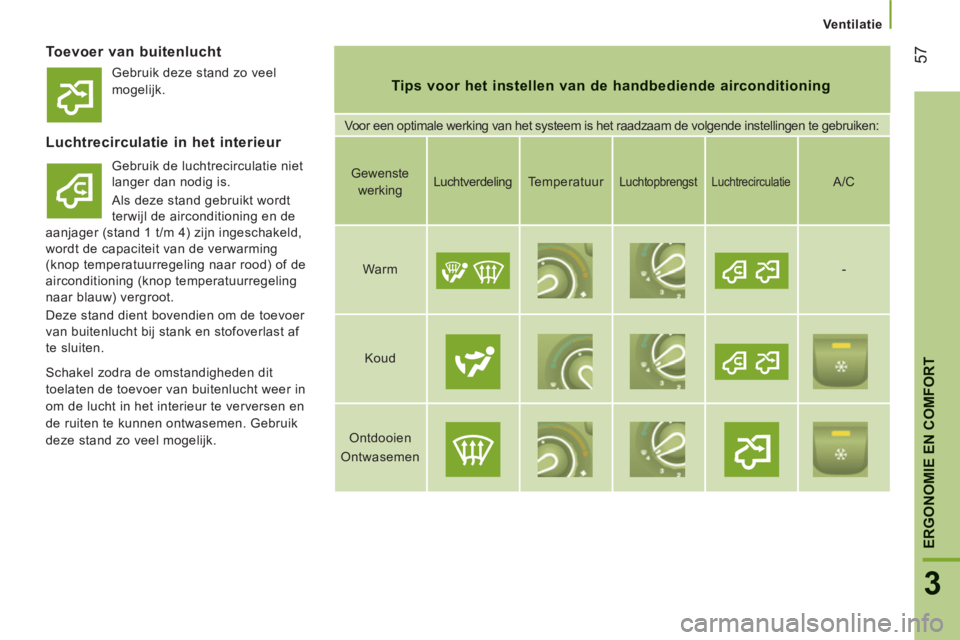

Toevoer van buitenlucht

Tips voor het instellen van de handbediende airconditioning

Voor een optimale werking van het systeem is het raadzaam de volgende instellingen te gebruiken:
Luchtrecirculatie in het interieur

Gebruik de luchtrecirculatie niet
langer dan nodig is.
Als deze stand gebruikt wordt
terwijl de airconditioning en de
aanjager (stand 1 t/m 4) zijn ingeschakeld,
wordt de capaciteit van de verwarming
(knop temperatuurregeling naar rood) of de
airconditioning (knop temperatuurregeling
naar blauw) vergroot.
Deze stand dient bovendien om de toevoer
van buitenlucht bij stank en stofoverlast af
te sluiten.
Gewenste
werking
Luchtverdeling
Temperatuur


Luchtopbrengst

Luchtrecirculatie



A/C

Warm












-


Koud














Ontdooien
Ontwasemen












Schakel zodra de omstandigheden dit
toelaten de toevoer van buitenlucht weer in
om de lucht in het interieur te verversen en
de ruiten te kunnen ontwasemen. Gebruik
deze stand zo veel mogelijk. Gebruik deze stand zo veel
mogelijk.

58

Ventilatie

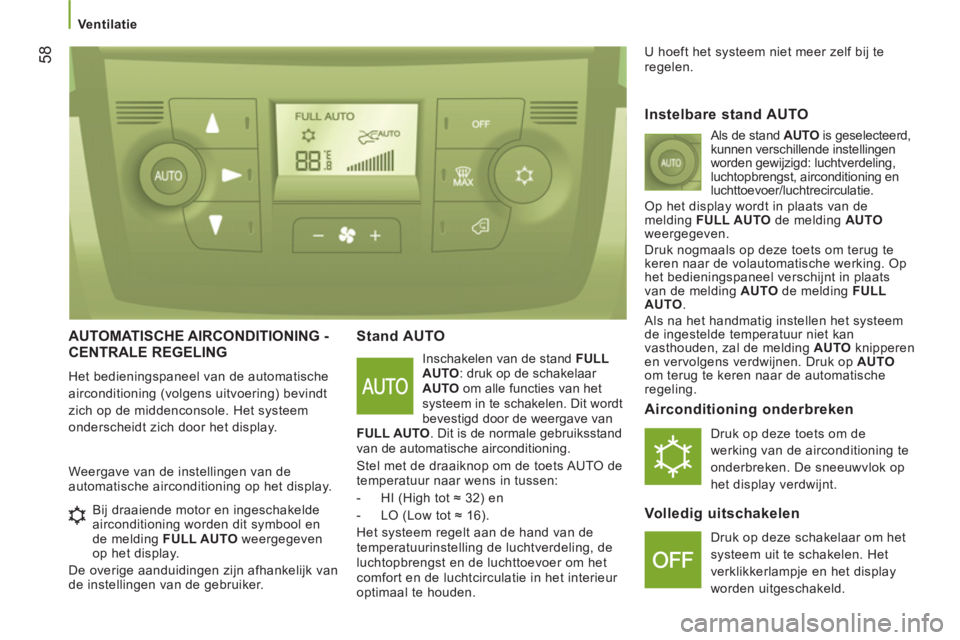

AUTOMATISCHE AIRCONDITIONING -
CENTRALE REGELING
Het bedieningspaneel van de automatische
airconditioning (volgens uitvoering) bevindt
zich op de middenconsole. Het systeem
onderscheidt zich door het display.
Stand AUTO
Inschakelen van de stand FULL
AUTO
: druk op de schakelaar
AUTO
om alle functies van het
systeem in te schakelen. Dit wordt
bevestigd door de weergave van
FULL AUTO
. Dit is de normale gebruiksstand
van de automatische airconditioning.
Stel met de draaiknop om de toets AUTO de
temperatuur naar wens in tussen:


- HI (High tot ≈ 32) en

- LO (Low tot ≈ 16).
Het systeem regelt aan de hand van de
temperatuurinstelling de luchtverdeling, de
luchtopbrengst en de luchttoevoer om het
comfort en de luchtcirculatie in het interieur
optimaal te houden. U hoeft het systeem niet meer zelf bij te
regelen.
Weergave van de instellingen van de
automatische airconditioning op het display.
Bij draaiende motor en ingeschakelde
airconditioning worden dit symbool en
de melding FULL AUTO
weergegeven
op het display.
De overige aanduidingen zijn afhankelijk van
de instellingen van de gebruiker.

Instelbare stand AUTO


Als de stand AUTO
is geselecteerd,
kunnen verschillende instellingen
worden gewijzigd: luchtverdeling,
luchtopbrengst, airconditioning en
luchttoevoer/luchtrecirculatie.
Op het display wordt in plaats van de
melding FULL AUTO
de melding AUTO
weergegeven.
Druk nogmaals op deze toets om terug te
keren naar de volautomatische werking. Op
het bedieningspaneel verschijnt in plaats
van de melding AUTO
de melding FULL
AUTO
.
Als na het handmatig instellen het systeem
de ingestelde temperatuur niet kan
vasthouden, zal de melding AUTO
knipperen
en vervolgens verdwijnen. Druk op AUTO
om terug te keren naar de automatische
regeling.


Airconditioning onderbreken

Druk op deze toets om de
werking van de airconditioning te
onderbreken. De sneeuwvlok op
het display verdwijnt.

Volledig uitschakelen

Druk op deze schakelaar om het
systeem uit te schakelen. Het
verklikkerlampje en het display
worden uitgeschakeld.

59
3
ERGONOMIE EN COMFOR
T
Ventilatie
Draaiknop instellen comfortwaarde
De waarde kan worden ingesteld tussen:


- een maximale waarde van 32 in de
stand HI (High), waarbij de toegevoerde
lucht wordt opgewarmd.

- een minimale waarde van 16 in de stand
LO (Low), waarbij de toegevoerde lucht
wordt afgekoeld.

Luchtverdeling

Druk op deze toetsen (de desbetreffende
lampjes gaan branden) om de luchtstroom te
verdelen naar:
de uitstroomopeningen voor het
ontwasemen/ontdooien van de
voorruit en de zijruiten vóór,
de middelste ventilatieroosters
en zijventilatieroosters (borst en
hoofd),
de uitstroomopeningen voor en
achter (voetenruimten).
Combineer de toetsen voor een optimale
luchtverdeling.
Luchtopbrengst

Druk herhaaldelijk op deze
toets om de luchtopbrengst te
vergroten (+) of te verkleinen (-).


Toevoer van buitenlucht/luchtrecirculatie in hetinterieur

Als het verklikkerlampje brandt,
circuleert de lucht in het interieur en is de
toevoer van buitenlucht afgesloten om stank
en stofoverlast in het interieur tegen te
gaan. Gebruik deze stand niet langer dan
nodig is.
Druk op de toets om het verklikkerlampje uit
te schakelen en de toevoer van buitenlucht
te hervatten.
Wanneer u op de toets AUTO
drukt,
wordt de toevoer van buitenlucht weer
ingeschakeld. Deze stand maakt het
mogelijk de lucht in het interieur te
verversen en de ruiten te ontwasemen. Druk
nogmaals op de toets AUTO
om de functie
FULL AUTO
weer in te schakelen.


Snel ontwasemen/
ontdooien
Druk op deze toets om de ruiten
snel condens- en ijsvrij te krijgen.
Het lampje gaat branden.
Het systeem zorgt voor een optimale
regeling van de airconditioning, de
luchtopbrengst en luchttoevoer, de
achterruitverwarming en de luchtverdeling
naar de voorruit en zijruiten.
Schakel wanneer uw auto is voorzien van
een extra verwarming dit systeem uit om
de ruiten snel te kunnen ontwasemen/
ontdooien.
EXTRA VENTILATIE ACHTER


De bediening van dit systeem,
als aanvulling op de standaard
ventilatie in het interieur, bevindt
zich op het onderste gedeelte
van het dashboard, links van het
stuur.

Uitstroom van lucht

Door op deze schakelaar te
drukken wordt de lucht naar buiten
geblazen, het lampje gaat branden.
Door opnieuw op de schakelaar te
drukken wordt dit uitgeschakeld en
gaat het lampje uit.

Toevoer van buitenlucht

Door op deze schakelaar te
drukken wordt de lucht van buitenaf
toegevoerd in het interieur, het lampje
gaat branden. Door opnieuw op
de schakelaar te drukken wordt dit
uitgeschakeld en gaat het lampje uit.

Ventilatie

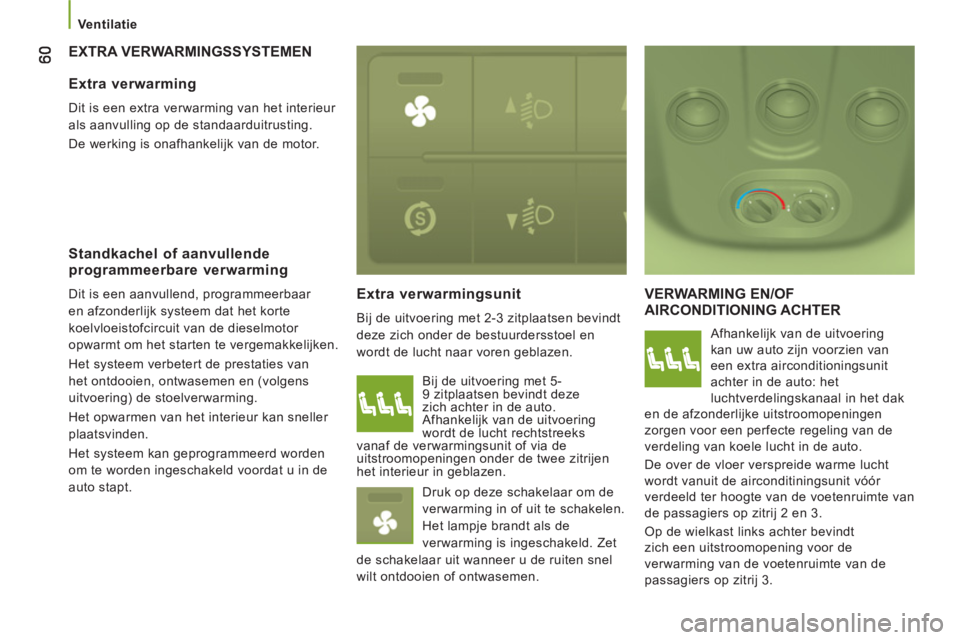

EXTRA VERWARMINGSSYSTEMEN
Extra verwarmingsunit

Bij de uitvoering met 2-3 zitplaatsen bevindt
deze zich onder de bestuurdersstoel en
wordt de lucht naar voren geblazen.
VERWARMING EN/OF
AIRCONDITIONING ACHTER
Afhankelijk van de uitvoering
kan uw auto zijn voorzien van
een extra airconditioningsunit
achter in de auto: het
luchtverdelingskanaal in het dak
en de afzonderlijke uitstroomopeningen
zorgen voor een perfecte regeling van de
verdeling van koele lucht in de auto.
De over de vloer verspreide warme lucht
wordt vanuit de airconditiningsunit vóór
verdeeld ter hoogte van de voetenruimte van
de passagiers op zitrij 2 en 3.
Op de wielkast links achter bevindt
zich een uitstroomopening voor de
verwarming van de voetenruimte van de
passagiers op zitrij 3.

Extra verwarming

Dit is een extra verwarming van het interieur
als aanvulling op de standaarduitrusting.
De werking is onafhankelijk van de motor.


Standkachel of aanvullende
programmeerbare verwarming
Dit is een aanvullend, programmeerbaar
en afzonderlijk systeem dat het korte
koelvloeistofcircuit van de dieselmotor
opwarmt om het starten te vergemakkelijken.
Het systeem verbetert de prestaties van
het ontdooien, ontwasemen en (volgens
uitvoering) de stoelverwarming.
Het opwarmen van het interieur kan sneller
plaatsvinden.
Het systeem kan geprogrammeerd worden
om te worden ingeschakeld voordat u in de
auto stapt. Bij de uitvoering met 5-
9 zitplaatsen bevindt deze
zich achter in de auto.
Afhankelijk van de uitvoering
wordt de lucht rechtstreeks
vanaf de verwarmingsunit of via de
uitstroomopeningen onder de twee zitrijen
het interieur in geblazen.
Druk op deze schakelaar om de
verwarming in of uit te schakelen.
Het lampje brandt als de
verwarming is ingeschakeld. Zet
de schakelaar uit wanneer u de ruiten snel
wilt ontdooien of ontwasemen.

61
3
ERGONOMIE EN COMFOR
T
Ventilatie
Inschakelen/uitschakelen
Met behulp van deze schakelaar
op het bedieningspaneel uiterst
links op het dashboard kan de
bestuurder de bediening achter in
de auto in- of uitschakelen.
Eén keer indrukken: inschakelen (lampje
brandt).
Twee keer indrukken: uitschakelen
(lampje uit). Zet de knop in de stand 0 om de aanjager
uit te schakelen. Om condens te voorkomen, zorgt een
veiligheidssysteem echter automatisch voor
de ventilatie achter, ook als de schakelaar in
de stand 0 staat.
Luchtopbrengst

De kracht van de luchttoevoer via
de ventilatieroosters varieert van 1
tot 4.
Zet de knop in de gewenste stand
voor een optimaal comfort.

Instellen comfortwaarde



- van blauw (toevoer van koude
lucht),

- tot rood (toevoer van warme
lucht).
De functie kan worden uitgeschakeld
met de schakelaar OFF van het centrale
"Monozone" bedieningspaneel. Zet de knop in de gewenste stand:

62

Ventilatie

PROGRAMMEERBARE
STANDKACHEL
De programmeerbare standkachel (volgens
uitvoering) zorgt voor een geleidelijke
voorverwarming van het koelcircuit, zodat de
motor beter op temperatuur is bij het starten. Met behulp van de tijdschakelaar kunt u
het gewenste inschakeltijdstip kiezen. Het
systeem zorgt ervoor dat het interieur sneller
wordt opgewarmd. Pictogram verwarmingscyclus
Digitale programmering

Het bedieningspaneel van de standkachel
bevindt zich links onder op het dashboard. Verlichting display
Weergave nummer
geselecteerd programma
Toets weergave tijd
Toetsen instellen tijd
Selectie opgeslagen programma
Toets voor direct inschakelen
verwarming
Pictogram instellen en
weergave tijd
