Zekering vervangen


Zekering


A (Ampère)


Functie



54


-
Niet gebruikt


55


15
Stoelverwarming


56


15
12 V-aansluiting achterpassagiers


57


10
Programmeerbare standkachel


58


10
Contourverlichting


59


7,5
Luchtvering


60


-
Niet gebruikt


61


-
Niet gebruikt


62


-
Niet gebruikt


63


10
Schakelaar programmeerbare standkachel


64


-
Niet gebruikt


65


30
Aanjager programmeerbare standkachel
ZEKERINGEN STIJLPASSAGIERSZIJDE

- Maak het deksel los.

Sluit het deksel na de werkzaamheden
zorgvuldig.

160


Zekering vervangen


ZEKERINGEN MOTORRUIMTE

- Verwijder de schroeven en kantel de
zekeringkast omlaag om bij de zekeringen
te komen.

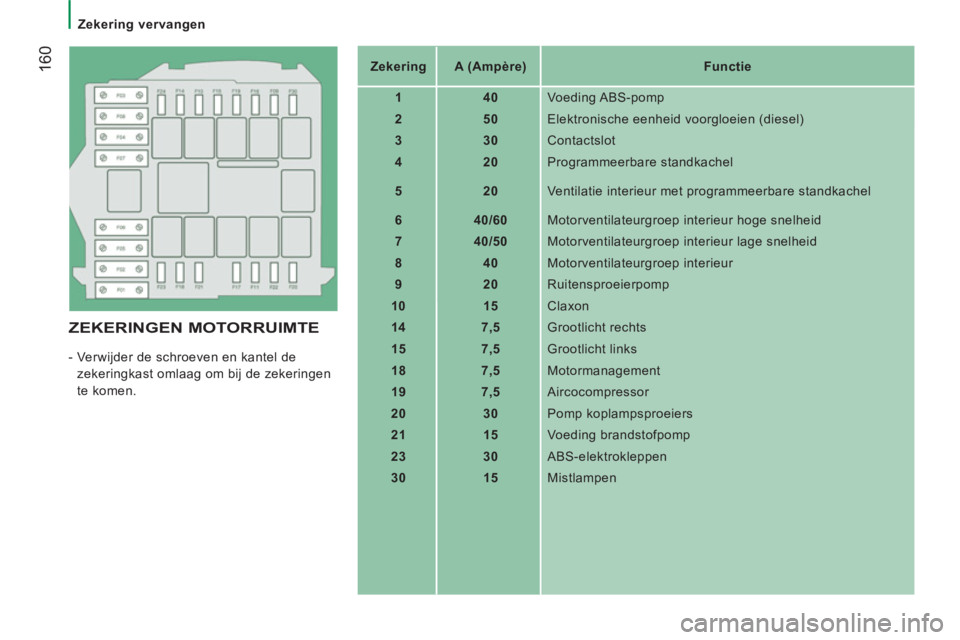

Zekering


A (Ampère)


Functie



1


40
Voeding ABS-pomp


2


50
Elektronische eenheid voorgloeien (diesel)


3


30
Contactslot


4


20
Programmeerbare standkachel


5


20
Ventilatie interieur met programmeerbare standkachel


6


40/60
Motorventilateurgroep interieur hoge snelheid


7


40/50
Motorventilateurgroep interieur lage snelheid


8


40
Motorventilateurgroep interieur


9


20
Ruitensproeierpomp


10


15
Claxon


14


7,5
Grootlicht rechts


15


7,5
Grootlicht links


18


7,5
Motormanagement


19


7,5
Aircocompressor


20


30
Pomp koplampsproeiers


21


15
Voeding brandstofpomp


23


30
ABS-elektrokleppen


30


15
Mistlampen

161
SNEL WEER OP WE
G
8
Ruitenwisserblad vervangen
RUITENWISSERBLAD
VERVANGEN

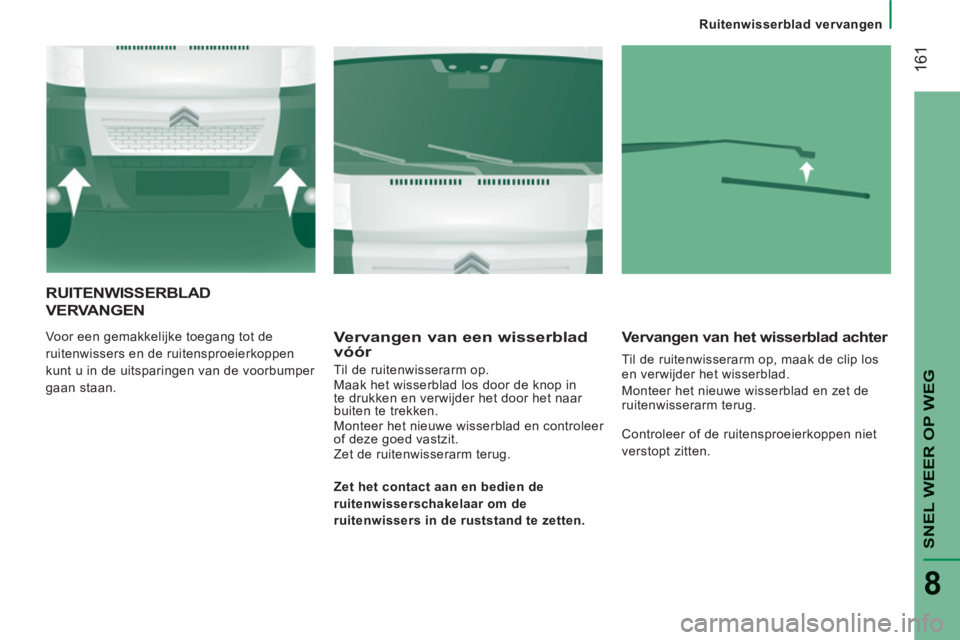

Voor een gemakkelijke toegang tot de
ruitenwissers en de ruitensproeierkoppen
kunt u in de uitsparingen van de voorbumper
gaan staan. Vervangen van een wisserbladvóór

Til de ruitenwisserarm op.
Maak het wisserblad los door de knop in
te drukken en verwijder het door het naar
buiten te trekken.
Monteer het nieuwe wisserblad en controleer
of deze goed vastzit.
Zet de ruitenwisserarm terug.
Vervangen van het wisserblad achter

Til de ruitenwisserarm op, maak de clip los
en verwijder het wisserblad.
Monteer het nieuwe wisserblad en zet de
ruitenwisserarm terug.

Zet het contact aan en bedien de
ruitenwisserschakelaar om de
ruitenwissers in de ruststand te zetten.
Controleer of de ruitensproeierkoppen niet
verstopt zitten.

162


Slepen van uw auto

SLEPEN VAN UW AUTO

Zonder takelen
(4 wielen op de grond)

Gebruik hiervoor altijd een sleepstang.

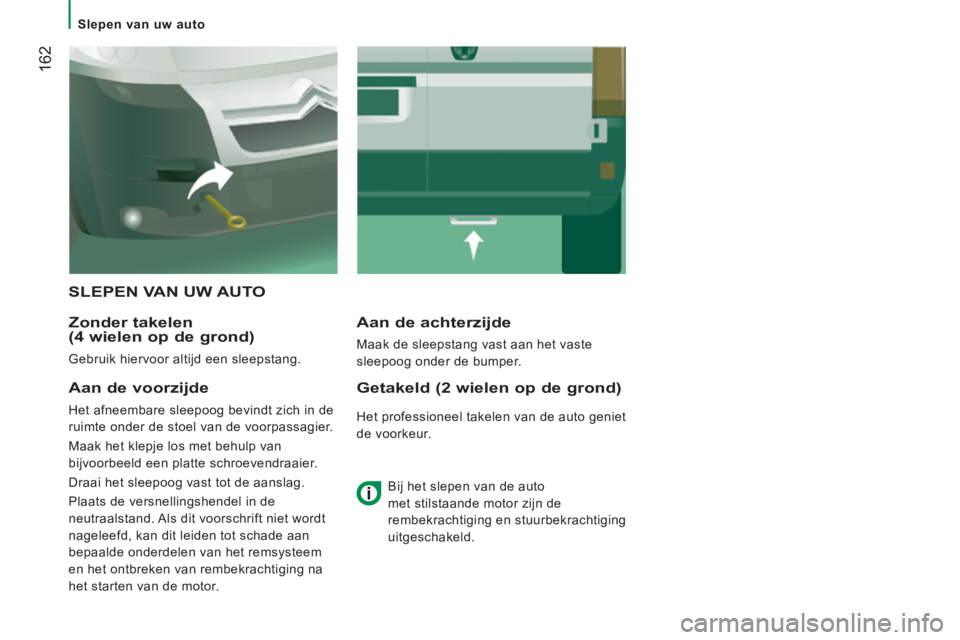

Aan de achterzijde

Maak de sleepstang vast aan het vaste
sleepoog onder de bumper.

Aan de voorzijde

Het afneembare sleepoog bevindt zich in de
ruimte onder de stoel van de voorpassagier.
Maak het klepje los met behulp van
bijvoorbeeld een platte schroevendraaier.
Draai het sleepoog vast tot de aanslag.
Plaats de versnellingshendel in de
neutraalstand. Als dit voorschrift niet wordt
nageleefd, kan dit leiden tot schade aan
bepaalde onderdelen van het remsysteem
en het ontbreken van rembekrachtiging na
het starten van de motor.
Getakeld (2 wielen op de grond)

Het professioneel takelen van de auto geniet
de voorkeur.

Bij het slepen van de auto
met stilstaande motor zijn de
rembekrachtiging en stuurbekrachtiging
uitgeschakeld.

164
164


Afmetingen

165165
99
TECHNISCHE GEGEVEN
S
TECHNISCHE GEGEVENS
Afmetingen
AFMETINGEN

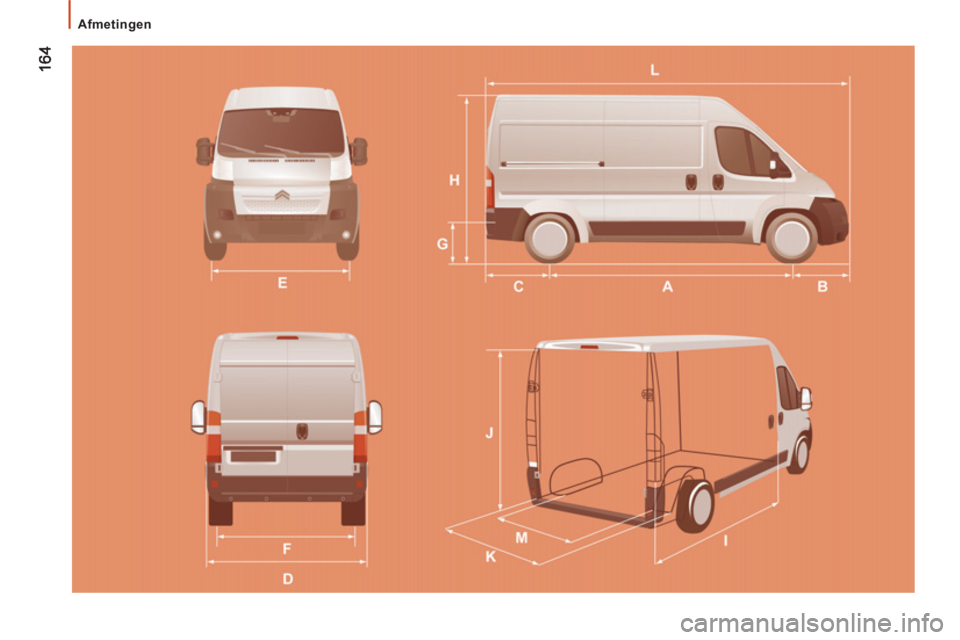

Uw auto is leverbaar in 4 lengten (L1..) en 3 hoogten (H1..). Raadpleeg de onderstaande tabellen:






Bestelwagen






L1
L2
L3
L4





H1
H2
H1
H2
H2
H3
H2
H3

L Totale lengte
4963
5413
5998
6363

H Totale hoogte
2254
2524
2254
2524
2524
2764
2524
2764

A Wielbasis
3000
3450
4035

B Overhang vóór

948

C Overhang achter
1015
1380

D Totale breedte (zonder buitenspiegels)
2050

E Spoorbreedte vóór
1810

F Spoorbreedte achter
1790

G Laadhoogte

535 - 565

I Lengte laadvloer
2670
3120
3705
4070

J Maximale hoogte laadruimte
1662
1932
1662
1932
1932
2172
1932
2172

K Maximale breedte laadruimte
1870

M Breedte tussen wielkasten
1422





Inhoud (m3)

8


9,5


10


11,5


13


15


15


17

166166


Afmetingen






ACHTERDEUREN






L1
L2
L3
L4





H1
H2
H1
H2
H2
H3
H2
H3

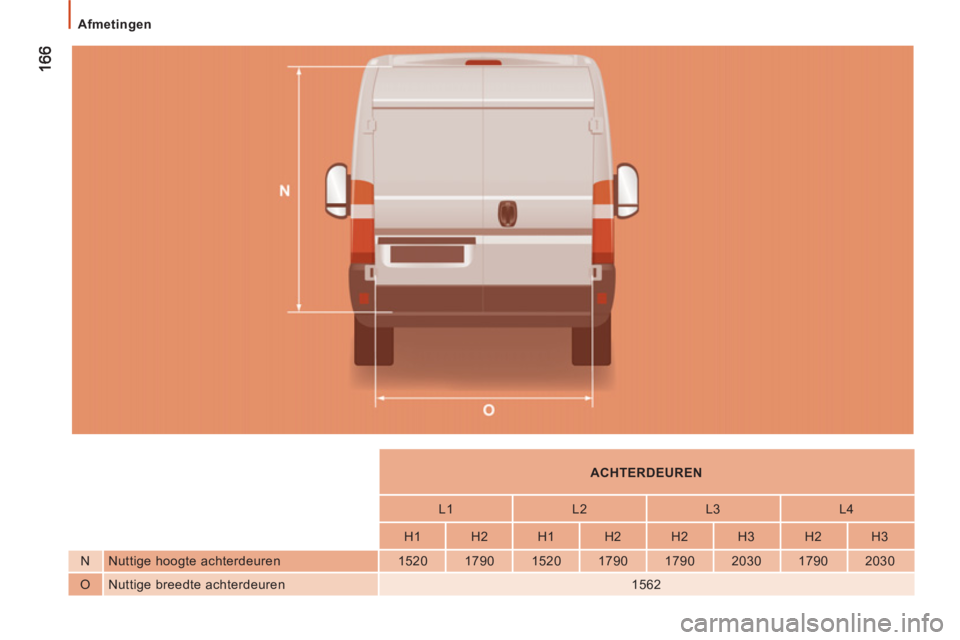

N Nuttige hoogte achterdeuren
1520
1790
1520
1790
1790
2030
1790
2030

O Nuttige breedte achterdeuren
1562
