TECHNISCHE GEGEVEN
S
TECHNISCHE GEGEVENS
Afmetingen





SCHUIFDEUR






L1
L2
L3
L4





H1
H2
H1
H2
H2
H3
H2
H3

P Hoogte schuifdeur
1485
1755
1485
1755

Q Breedte schuifdeur
1075
1250

168168


Afmetingen

169
99
TECHNISCHE GEGEVEN
S
TECHNISCHE GEGEVENS

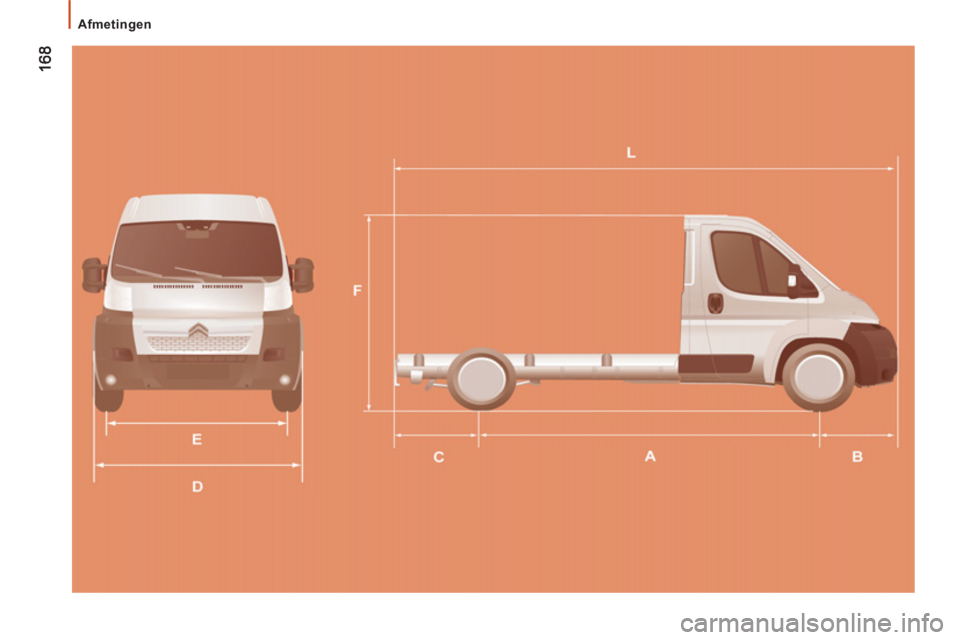

Afmetingen





CHASSIS CABINE






L1
L2
L2S
L3
L4

L Totale lengte
4908
5358
5708
5943
6208

A Wielbasis
3000
3450
3800
4035
4035

B Overhang vóór

948

C Overhang achter
960
1225

D Totale breedte (zonder buitenspiegels)
2050

- Opbouwbreedte

2207

- Maximale opbouwbreedte
2350

E Spoorbreedte vóór
1810

- Spoorbreedte achter
1790

- Vergrote spoorbreedte achter
1980

F Totale hoogte

2153

- Maximale opbouwhoogte
3500

17
0
170


Afmetingen




L1H1


L2H2



A

751
872
1 201
1 322


B

1 201
1 743
1 651
2 193


C

-
860
-
860

17
1
9
TECHNISCHE GEGEVEN
S

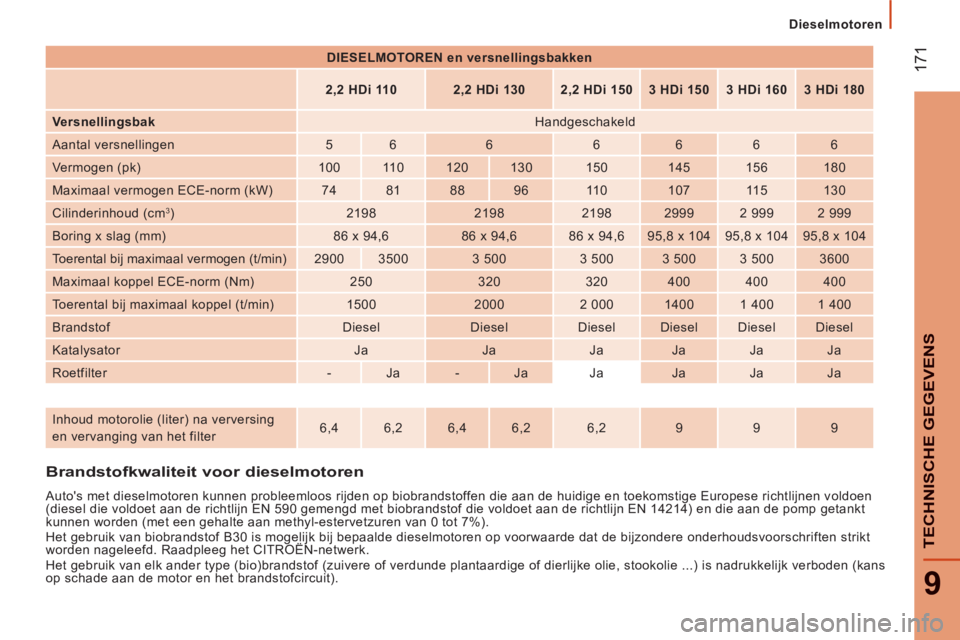

Dieselmotoren
Brandstofkwaliteit voor dieselmotoren


Auto's met dieselmotoren kunnen probleemloos rijden op biobrandstoffen die aan de huidige en toekomstige Europese richtlijnen voldoen
(diesel die voldoet aan de richtlijn EN 590 gemengd met biobrandstof die voldoet aan de richtlijn EN 14214) en die aan de pomp getankt
kunnen worden (met een gehalte aan methyl-estervetzuren van 0 tot 7%).
Het gebruik van biobrandstof B30 is mogelijk bij bepaalde dieselmotoren op voorwaarde dat de bijzondere onderhoudsvoorschriften strikt
worden nageleefd. Raadpleeg het CITROËN-netwerk.
Het gebruik van elk ander type (bio)brandstof (zuivere of verdunde plantaardige of dierlijke olie, stookolie ...) is nadrukkelijk verboden (kans
op schade aan de motor en het brandstofcircuit).


DIESELMOTOREN en versnellingsbakken





2,2 HDi 110


2,2 HDi 130


2,2 HDi 150



3 HDi 150



3 HDi 160



3 HDi 180



Versnellingsbak
Handgeschakeld
Aantal versnellingen
5
6
6
6
6
6
6
Vermogen (pk)
100
11 0
120
130
150
145
156
180
Maximaal vermogen ECE-norm (kW)
74
81
88
96
11 0
107
11 5
130
Cilinderinhoud (cm
3
)
2198
2198
2198
2999
2 999
2 999
Boring x slag (mm)
86 x 94,6
86 x 94,6
86 x 94,6
95,8 x 104
95,8 x 104
95,8 x 104
Toerental bij maximaal vermogen (t/min)
2900
3500
3 500
3 500
3 500
3 500
3600
Maximaal koppel ECE-norm (Nm)
250
320
320
400
400
400
Toerental bij maximaal koppel (t/min)
1500
2000
2 000
1400
1 400
1 400
Brandstof
Diesel
Diesel
Diesel
Diesel
Diesel
Diesel
Katalysator
Ja
Ja
Ja
Ja
Ja
Ja
Roetfilter

-
Ja
-
Ja
Ja
Ja
Ja
Ja





Inhoud motorolie (liter) na verversing
en vervanging van het filter
6,4
6,2
6,4
6,2
6,2
9
9
9

172

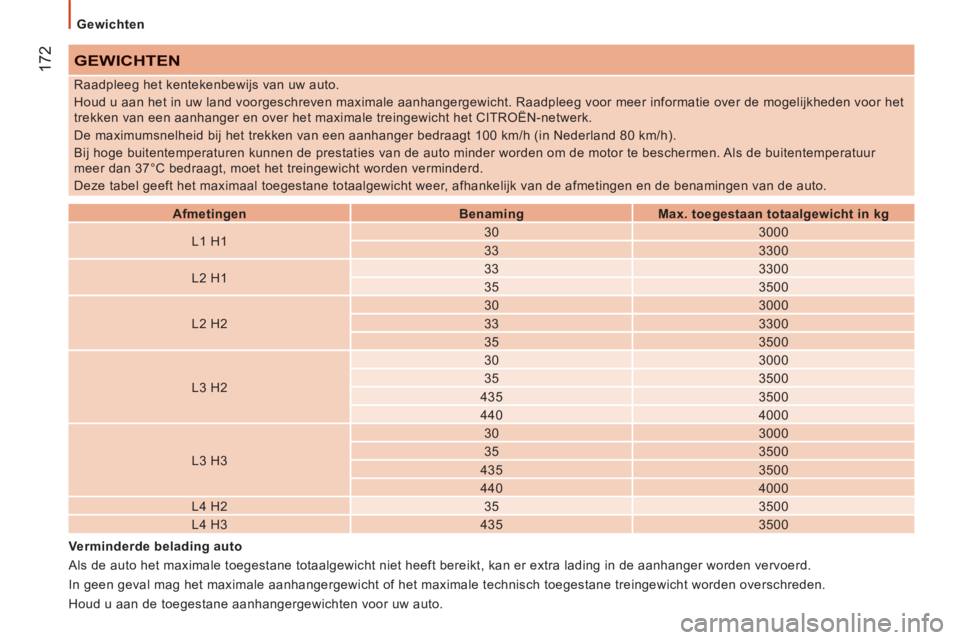

Gewichten

GEWICHTEN



Afmetingen


Benaming


Max. toegestaan totaalgewicht in kg


L1 H1
30
3000

33
3300

L2 H1
33
3300

35
3500

L2 H2
30
3000

33
3300

35
3500

L3 H2
30
3000

35
3500

435
3500

440
4000

L3 H3
30
3000

35
3500

435
3500

440
4000

L4 H2
35
3500

L4 H3
435
3500 Raadpleeg het kentekenbewijs van uw auto.
Houd u aan het in uw land voorgeschreven maximale aanhangergewicht. Raadpleeg voor meer informatie over de mogelijkheden voor het
trekken van een aanhanger en over het maximale treingewicht het CITROËN-netwerk.
De maximumsnelheid bij het trekken van een aanhanger bedraagt 100 km/h (in Nederland 80 km/h).
Bij hoge buitentemperaturen kunnen de prestaties van de auto minder worden om de motor te beschermen. Als de buitentemperatuur
meer dan 37°C bedraagt, moet het treingewicht worden verminderd.
Deze tabel geeft het maximaal toegestane totaalgewicht weer, afhankelijk van de afmetingen en de benamingen van de auto.

Verminderde belading auto
Als de auto het maximale toegestane totaalgewicht niet heeft bereikt, kan er extra lading in de aanhanger worden vervoerd.
In geen geval mag het maximale aanhangergewicht of het maximale technisch toegestane treingewicht worden overschreden.
Houd u aan de toegestane aanhangergewichten voor uw auto.

17
3
9
TECHNISCHE GEGEVEN
S

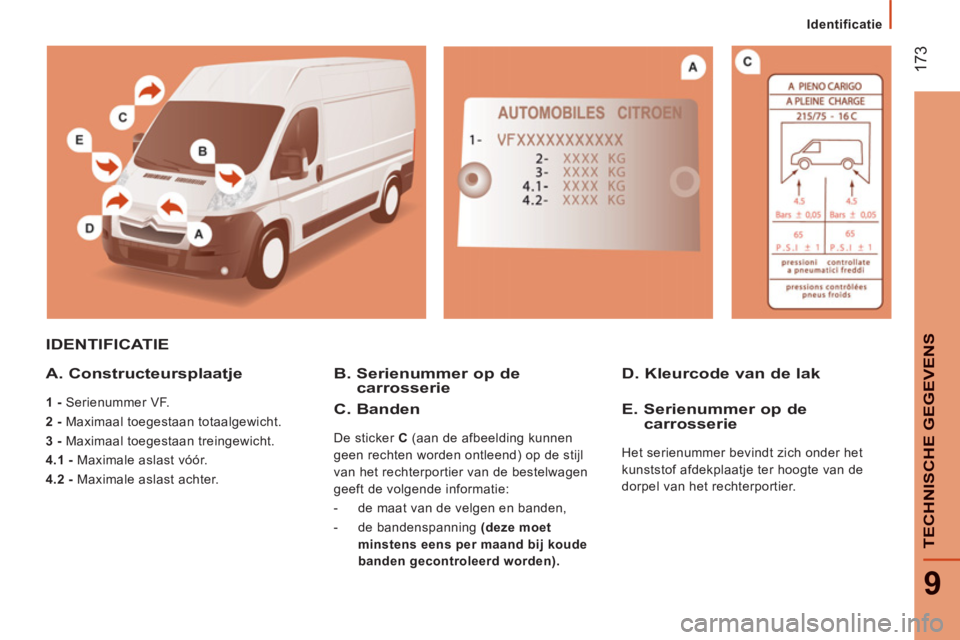

Identificatie
IDENTIFICATIE
A. Constructeursplaatje


1 -
Serienummer VF.

2 -
Maximaal toegestaan totaalgewicht.

3 -
Maximaal toegestaan treingewicht.

4.1 -
Maximale aslast vóór.

4.2

-
Maximale aslast achter.


B. Serienummer op de carrosserie D. Kleurcode van de lak


C. Banden

De sticker C
(aan de afbeelding kunnen
geen rechten worden ontleend) op de stijl
van het rechterportier van de bestelwagen
geeft de volgende informatie:


- de maat van de velgen en banden,

- de bandenspanning (deze moet
minstens eens per maand bij koude
banden gecontroleerd worden).


E. Serienummer op decarrosserie

Het serienummer bevindt zich onder het
kunststof afdekplaatje ter hoogte van de
dorpel van het rechterportier.
