2013 CITROEN DS5 HYBRID Lietošanas Instrukcija (in Latvian)

39Hibrīda sistēma

Zona, kas norāda jūsu hibrīda automašīnaspielikto jaudu
, ņemot vērā dīzeļdzinēja un elektromotora kombinēto kapacitāti.


POWER zona

Hibrīda plūsmas informācijas vizualizācija
Hibrīda režīmi
1.
Izvēlētais hibrīda režīms (AUTO, ZEV, SPORT, 4WD).
2.
Paziņojumi, piem. : "Zero Emission", ja dīzeļdzinējs ir izslēgts (0 g/km CO2).


Darbība / Enerģijas plūsma
6.
Dīzeļdzinējs nodrošina akumulatora baterijas barošanu (pēc
nepieciešamības).
7.Bultiņa no kreisās puses uz labo : akumulatora baterija nodrošina elektromotora barošanu (tiklīdz elektromotors darbojas).
Bultiņa no labās puses uz kreiso : elektromotors/elektriskais ģenerators no jauna uzlādē akumulatora bateriju (enerģijas
atjauno

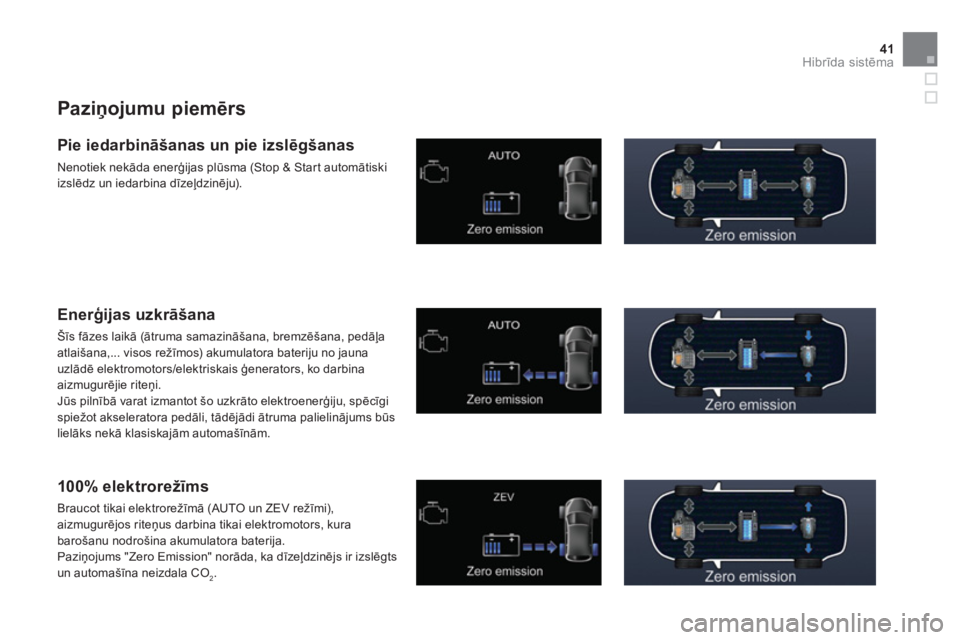

41Hibrīda sistēma


Paziņojumu piemērs


Pie iedarbināšanas un pie izslēgšanas

Nenotiek nekāda enerģijas plūsma (Stop & Start automātiski
izslēdz un iedarbina dīzeļdzinēju).


Enerģijas uzkrāšana

Šīs fāzes laikā (ātruma samazināšana, bremzēšana, pedāļa
atlaišana,... visos režīmos) akumulatora bateriju no jauna
uzlādē elektromotors/elektriskais ģenerators, ko darbina
aizmugurējie riteņi.
Jūs pilnībā varat izmantot šo uzkrāto elektroenerģiju, spēcīgi spiežot akseleratora pedāli, tādēj
—di ātruma palielinājums būs
lielāks nekā klasiskajām automašīnām.


100% elek trorežīms

Braucot tikai elektrorežīmā (AUTO un ZEV režīmi),
aizmugurējos riteņus darbina tikai elektromotors, kura
barošanu nodrošina akumulatora baterija.
Paziņojums "Zero Emission" norāda, ka dīzeļdzinējs ir izslēgtsun automašīna neizdala CO2.

Dīzeļdzinēja automātiska iedarbošanās no jauna vai NEpieejams ZEV režīms


Sistēmas veiktspējas saglabāšana



- Ja automašīna pārsniedz 30 km/h pēc iedarbošanās no jauna (ja iekšdedzes dzinējs jau nav iedarbojies, uzsākot
kustību).

- Ja augstsprieguma akumulatora baterija nav pietiekami uzlādta. Minimums 4 iedaļas ZEV režīmā, lai nodrošinātunoteiktu attālumu (AUTO režīmā elektrība ir pieejama īsāku laiku, ja ir zemāks uzlādes stāvoklis).

- Ja degvielas līmenis pārslēdzas uz rezerves zonu (šīs rezerves liela patēriņagadījumā ZEV režīms var nebūt pieejams kādu laiku pēc degvielas uzpildes).

- Kvēpu daļiņu filtra reģenerācijas laikā, kas notiek automātiski 5 līdz 10 minūtes pēc aptuveni 500 km (vai mazāk, ilgstošibraucot pa pilsētu).

Iekšdedzes dzinējs var iedarboties no jauna
vai ZEV režīms var nebūt pieejams atkarībā no dažādiem apstākļiem, kas aprakstīti zemāk. Iekšdedzes dzinēja izslēgšanās funkcijaautomātiski atjaunosies, līdzko šie apstākļi būs
novērsti. Ja zemāk minētie apstākļi rodas ZEV režīma laikā un no jauna iedarbojas dīzeļdzinējs, automašīna automātiski pārslēdzas uz AUTO režīmu.
Jūsu automašīna ir aprīkota ar pašām labākajām pretpiesārņojuma sistēmām, tādām kā FA P (kvēpu daļiņu filtrs). Jūsu automašīnas dīzeļdzinējs ar regulāru intervālu ražo enerģiju

43Hibrīda sistēma

Biežāk uzdotie jautājumi par Hybrid4


ZEV (Zero Emission Vehicle) režīms
JautājumsAtbilde

Kādēļ es joprojām nevaru pārslēgt automašīnu
ZEV (Zero Emission Vehicle) režīmā, kaut arī
akumulatora baterijas uzlādes līmenis ir diezgan
augsts ? Tā ir īslaicīga situācija.
Noteiktos apstākļos nav iespē
jams pārslēgt ZEV režīmu, kaut arī akumulatora baterijas uzlādes līmenis
ir pietiekams, piemēram, aukstumā, augstumā, logu aizsvīduma novēršanas laikā, pastiprinātas gaisa
kondicionētāja vai apsildes darbības laikā, kvēpu daļiņu filtra (FA P) reģenerācijas laikā.
Kādēļ laiku pa laikam parādās brīdinā
juma
paziņojumi "Elektrorežīms nav pieejams : notiek FAP reģenerācija" ? Šis paziņo
jums nozīmē, ka notiek kvēpu daļiņu filtra (FA P) reģenerācija. Tas ir pilnīgi normāls process, kas notiek ik pēc 400 vai 500 km (mazāk, ja ilgstoši braukts pilsētas vidē), tāpat kā
klasiskai HDi automašīnai.
Šo procesu vadītājs lielākoties nemana.
Tu r p r e tī hibrīda gadījumā šī parādība var būt pamanāma (braucot pilsētā), jo HDi dzinējs īslaicīgineizslēdzas un periodiski reģenerācijas laikā parādās šis paziņojums.
Kādēļ es nevaru pārslē
gt automašīnu ZEVrežīmā, kaut arī tikko braucu ar Auto režīmaelektronisko režīmu ? ZEV režīma vadība atšķiras no Auto režīma.
ZEV režīmā var pārslēgties tikai tad, ja akumulatora baterijas uzlādes līmenis sasniedzis vismaz
4 iedaļas, lai nodrošinātu pietiekamu autonomiju.
Auto režīmā sistēma viena pati kontrolē apstākļus, lai pārslēgtos elektrorežīmā uz īsākiem
brīžiem un ar zemāku akumulatora baterijas uzlādes līmeni.
Kādēļ autonomi
ja ZEV (Zero Emission Vehicle)režīmā, braucot augšup, ir mazāka ? Automašīnai braucot augšup, nepieciešams lielāks enerģijas daudzums nekā tad, ja tā pārvietojas pa līdzenu virsmu.
Tādēļ ieteicams saglabāt Auto režīmu, kas biežāk izmantos dīzeļdzinēju.
Kādēļ tad, kad sistēma man liek izslēgt ZEV
(Zero Emission Vehicle) režīmu, tā nepārslēdz
ZEV režīmu automātiski atpakaļ, tikko apstākļi
to pieļauj ? Nav paredzēts nepārtraukti izvēlēties ZEV re
žīmu, jo tas ne vienmēr ir ekonomiskākais režīms.
Tādēļ sistēma automātiski pārslēdz atpakaļ Auto režīmu.

Patēriņa ekonomija - degviela
JautājumsAtbilde

Kā optimizēt manu degvielas patēriņu ?Biežāk izvēlieties Auto režīmu, jo tas atlasa optimālo "piedziņas enerģijas avota" veidu, lai samazinātu degvielas patēriņu.
Tāpat
jāpielāgo savs braukšanas veids hibrīda automašīnu īpatnībām, lai tās pēc iespējas
labāk izmantotu, piemēram, biežāk noņemot kāju no akseleratora pedāļa, nevis bremzējot, unsamazinot ātrumu (iebraucot apdzīvotā vietā, apstājoties pie sarkanās gaismas, stop zīmēm).
Kādēļ es nevaru samazināt de
gvielas patēriņu,kaut arī es ļoti bieži braucu, ieslēdzot ZEV (Zero
Emission Vehicle) režīmu ? Vispiemērotākais de
gvielas patēriņa samazināšanai ir Auto režīms, nevis ZEV režīms, jo tas
atlasa optimālāko "piedziņas enerģijas avota" veidu.
ZEV re

45
Hibrīda sistēma


Gaisa kondicionētājs
JautājumsAtbilde

Man šķiet, ka tad, kad darbojas gaisa kondicionētājs vai apsilde, automašīna retāk
izmanto elektronisko režīmu, vai tā ir tiesa
?
Gaisa kondicionētāja vai apsildes nepieciešamības gadījumā var būt jāiedarbina dīzeļdzinējs,
kamēr tiek sasniegts vēlamais termiskā komforta līmenis.
Hibrīda normālā darbība ir nedaudz kavēta. Šis laiks būs lielāks zemas vai ļoti au
gstas ārēj
—s
temperatūras gadījumā.
Man šķiet, ka spēcī
ga karstuma gadījumā un
darbojoties gaisa kondicionētējam, automašīna
izmanto elektronisko režīmu īsāku laiku. Vai tāir tiesa ? Kad ir karsts, dīzeļdzinē
ja snaudas režīma pārslēgšanās un elektroniskā režīma izmantošanas
ilgums tiek pēc vajadzības ierobežots, lai samazinātu temperatūras starpību starp izvēlēto
komfor ta temperatūru.
Spēcī
ga karstuma gadījumā ir iespējams aktivizēt Eco OFF taustiņu (ar ko tiks atslēgts ZEV
režīms un kas nepieļauj braukšanu elektroniskajā režīmā un dzinēja izslēgšanos), lai vispirms nodrošinātu termisko komfortu (gaisa kondicionētāja funkcijas saglabāšana).


Hybrid4 īpatnības
JautājumsAtbilde

Vai es varu ar savu hibrīda automašīnu vilkt kravu un cik lielu ? Ar Hybrid4 hibrīda automašīnu var vilkt no 500 kg līdz 800 kg (skatīt sadaļu " Vilkšana").
Ar to var vilkt, piemēram, ūdens motociklu un 2 riteņu piekabi.
Ierobežojuma "tehniskais" iemesls ir saistīts ar pietiekamas dzesēšanas kapacitātes saglabāšanu
iekšdedzes dzinēj
— un dzinēja ūdens dzesēto hibrīda elementu dzesēšanai.
Kādēļ bremzēšana ar motoru man šķiet tik
spēcī
ga ? Noņemot kāju no akseleratora pedāļa, motora bremzēšana nodrošina enerģijas uzkrāšanuelektromotorā.
Tas nodro

ECO OFF slēdzis
Šī funkcija kavē Dīzeļdzinēja izslēgšanu un
tādēj
—di nodrošina salona termisko komfortu(saglabā pastāvīgu gaisa kondicionētāja
darbību).
Nospiežot slēdzi, dzinējs nekavējoties tiek
iedarbināts no jauna.
Lai atjaunotu normālu darbības režīmu, no jauna nospiediet slēdzi.
Izslēdzot aizdedzi, automašīnai automātiskiatjaunojas normāls darbības režīms (slēdža
indikatorlampiņa nodziest).

*

Izņemot ZEV režīmu, kas nodrošina
braukšanu elektrorežīmā, nevis termisko
komfortu.
Braucot elektrorežīmā un dzinē
jam esot izslēgtam, hibrīda sistēma automātiski kontrolē
iedarbināšanu no jauna, lai nodrošinātukomfortu salonā *
.
To mēr ļoti karsta klimata apstākļos iespējams just temperatūras svārstības. Lai novērstu
neērtības šajos klimata apstākļos, Jums ir
iespēja aktivizēt slēdzi ECO OFF.
