2013 CITROEN DS5 HYBRID Instructieboekjes (in Dutch)

135
Rijden

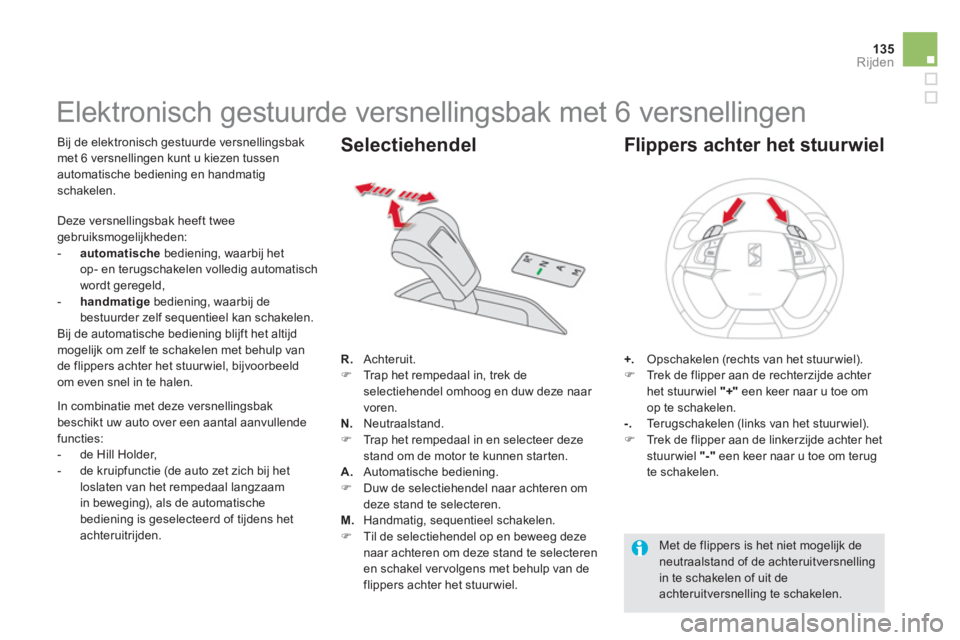

Elektronisch gestuurde versnellingsbak met 6 versnellingen


Bij de elektronisch gestuurde versnellingsbak
met 6 versnellingen kunt u kiezen tussen
automatische bediening en handmatigschakelen.
R. Achteruit. )
Trap het rempedaal in, trek de selectiehendel omhoog en duw deze naar
voren.
N. Neutraalstand.
) Trap het rempedaal in en selecteer dezestand om de motor te kunnen starten.A.
Automatische bediening.)
Duw de selectiehendel naar achteren om deze stand te selecteren.M. Handmatig, sequentieel schakelen.)
Til de selectiehendel op en beweeg deze
naar achteren om deze stand te selecteren en schakel ver volgens met behulp van deflippers achter het stuurwiel.

Selectiehendel
+.Opschakelen (rechts van het stuur wiel).)
Tr e k d e flipper aan de rechterzijde achter het stuurwiel "+"
een keer naar u toe om
op te schakelen. -.
Te r u g s c h a k e l e n (links van het stuur wiel).
)
Tr e k d e flipper aan de linkerzijde achter hetstuurwiel "-"een keer naar u toe om terug
te schakelen.

Flippers achter het stuurwiel


Met de flippers is het niet mogelijk deneutraalstand of de achteruitversnellingin te schakelen of uit de
achteruitversnelling te schakelen.
In combinatie met deze versnellingsbak beschikt uw auto over een aantal aanvullende
functies:


- de Hill Holder,

- de kruip
functie (de auto zet zich bij het
loslaten van het rempedaal langzaam
in beweging), als de automatische
bediening is geselecteerd of tijdens hetachteruitrijden. Deze versnellin
gsbak heeft tweegebruiksmogelijkheden: -automatischebediening, waarbij het
op- en terugschakelen volledig automatisch
wordt geregeld,
-
handmatige
bediening, waarbij de
bestuurder zelf sequentieel kan schakelen.
Bij de automatische bediening blijft het altijd mogelijk om zelf te schakelen met behulp van
de flippers achter het stuur wiel, bijvoorbeeld om even snel in te halen.

Bij het inschakelen van deachteruitversnelling klinkt eengeluidssignaal. Zet voordat u de auto verlaat deselectiehendel in de stand N
en schakel het hybridesysteem uit door het contact uit
te zetten (controlelampje Ready
gedoofd).

Als u de motor probeer t te star tenzonder dat de selectiehendel in de stand N
staat, knippert de aanduiding Nop hetinstrumentenpaneel in combinatie meteen geluidssignaal en een melding ophet display van het instrumentenpaneel. Als bij het starten het rempedaal niet wordt ingetrapt, knippert op het instrumentenpaneel de aanduiding voet op het rempedaalin combinatie met een geluidssignaal en een melding ophet display van het instrumentenpaneel.

Als de motor stationair draait, u niet
remt, de handrem is vrijgezet en de stand R
, A
of Mis geselecteerd, rijdt deauto zonder dat u gas hoeft te geven.
Weergave op het instrumentenpaneel
NNeutral (neutraalstand).RReverse (achteruitversnelling).1, 2, 3, 4, 5, 6.Versnellingen bij handmatig schakelen. AGaat branden als u kiest voor automatischebediening en gaat uit als u kiest voor handmatige bediening.
)Trap het rempedaal inals een
melding wordt weergegeven op het
display van het instrumentenpaneel.

Starten van de auto
)
Selecteer de stand N
. )
Houd het rempedaal ingetrapt. )
Star t het hybridesysteem.
Op het display van het instrumentenpaneel
verschi
jnt de aanduiding N.
)
Selecteer een versnelling (stand Mof A
) of Ade achteruitversnelling (stand R).R)
Zet de handrem vrij als deze nietautomatisch wordt bediend.)
Neem uw voet van het rempedaal en geef gas.
Op het display van het instrumentenpaneel
verschijnt de aanduiding A , 1 of R.R

Automatische bediening
)Star t de auto en selecteer de stand A
omde stand automatische bediening in te schakelen.

Op het display van het instrumentenpaneel
verschijnt de aanduiding A.
De versnellingsbak werkt dan automatisch,
zonder dat u zelf hoeft te schakelen. De
versnellingsbak kiest voortdurend de meest geschikte versnelling, afhankelijk van de
volgende parameters:


- de ri
jstijl,

- het profiel van de weg.


Tr a p o m k r a c h t ig te accelereren(bijvoorbeeld voor eeninhaalmanoeuvre) het gaspedaal metkracht in, tot voorbij het zware punt.

137
Rijden

Handmatig schakelen
)
Zet na het starten de selectiehendel in destand M
om de handbediende stand in teschakelen.)
Bedien de flippers +
of -.


De aanduiding Averdwijnt en deAachtereenvolgens ingeschakelde
versnellingen worden weergegeven ophet display van het instrumentenpaneel.
Bij het remmen of het verminderen van
de snelheid schakelt de versnellingsbak
automatisch teru
g, zodat de juiste versnellingis geselecteerd op het moment dat u hetgaspedaal weer intrapt.
Bi
j de automatische bediening blijft het altijd mogelijk om zelf te schakelen met behulp van
de flippers achter het stuur wiel, bijvoorbeeld om even snel in te halen. )Bedien de flippers "+"of "-"
achter het stuur.
De versnellingsbak wordt dan in de desbetreffende
versnelling geschakeld, mits de snelheid van de auto en het motortoerental dit toestaan. Deaanduiding Ablijft op het display staan.A Als de stuurbediening enige tijd niet meer gebruikt wordt, gaat de versnellingsbak weer
over op de automatische stand.
Handmatig schakelen

Als bij stapvoets rijden de achteruitversnelling wordt geselecteerd,wordt deze pas ingeschakeld als de auto volledig tot stilstand is gekomen(rempedaal ingetrapt). Op het displayvan het instrumentenpaneel wordt eenpictogram weergegeven.


In de handbediende stand wordt bij
krachtig accelereren niet opgeschakeld als de bestuurder de flippers achter het stuurwiel niet bedient. Selecteer de neutraalstand N
nooit tijdens het rijden. Selecteer de achteruitversnelling(stand R
) uitsluitend als de auto volledigRstilstaat en de voet op het rempedaalwordt gehouden.

Het schakelen naar een andere versnellingis alleen mogelijk als de snelheid van deauto en het motortoerental dit toestaan. De
verbrandingsmotor blijft altijd draaien.
Het is niet noodzakelijk om bij het schakelenhet gaspedaal los te laten.

Selecteer wanneer u de auto metingeschakeld hybridesysteem stilzetaltijd de neutraalstand N.Controleer voordat u werkzaamheden
onder de motorkap uitvoer t altijd of de selectiehendel in de neutraalstand Nstaat en de handrem is aangetrokken.

Stilzetten van de auto
Als dit waarschuwingslampje bij het aanzetten van het contact gaat knipperen, in combinatie
met een geluidssignaal en een melding op het display van het instrumentenpaneel,
duidt dit op een storing in de versnellingsbak. Laat het systeem controleren door het CITROËN-netwerk of door een gekwalificeerde werkplaats.

Voordat u de motor afzet, kunt u:


- de selectiehendel in de stand Nbewegenom de neutraalstand te selecteren,

- een versnelling ingeschakeld laten. In datgeval kan de auto niet worden verplaatst.
Trek in beide gevallen de handrem aan om de
auto volledig stil te zetten (als de handrem niet
in de automatische stand staat ingesteld).

Storing

Houd bij het starten van de motor altijdhet rempedaal ingetrapt.
Trek de handrem aan om te voorkomendat de auto wegrolt, behalve wanneer
de handrem automatisch wordt bediend.


Laat als het hybridesysteem is ingeschakeld nooit kinderen alleen in de auto achter.



Uit veiligheidsoverwegingen wordt deze functie alleen geactiveerd alsu het rempedaal intrapt tijdens het inschakelen van een versnelling vooruitof de achteruitversnelling.
Deze functie wordt uitgeschakeld zodra het bestuurdersportier wordt geopend. Sluit om de functie weer in te schakelen het portier en trap het rempedaal of gaspedaal in.
Kruipfunctie (rijden zonder
gasgeven)
Dankzij deze functie verloopt het rijden op lage snelheid soepeler (inparkeren, file rijden, ...).
Als het hybridesysteem is ingeschakeld en deselectiehendel in de stand A , M of Rstaat, zetde auto zich langzaam in beweging zodra u het rempedaal loslaat (zelfs zonder dat u hetgaspedaal bedient).

139Rijden





Lane Departure Warning System (LDWS)
Dit systeem signaleert, met behulp van eencamera die doorgetrokken of onderbroken strepen herkent, het onvrijwillig overschrijden
van een rijstrookmarkering. Om de actieve veiligheid te verhogen analyseert de camera de beelden en activeer t een waarschuwing,
wanneer de aandacht van de bestuurder verslapt
en de auto de markering overschrijdt (bij een
wagensnelheid hoger dan 80 km/h). Dit systeem werkt optimaal op snelwegen en
autowegen.
Activering
) Druk op de knop: het lampje gaat branden.


Het Lane Depar ture Warning System is een hulpmiddel voor de bestuurder, diedesondanks waakzaam moet blijven enverantwoordelijk is.
Uitschakelen
U wordt gewaarschuwd door het trillen van de zitting van de bestuurdersstoel:
- rechts: als de rechter rijstrookmarkering
wordt overschreden,
- links: als de linker ri
jstrookmarkering wordtoverschreden.
Als de richtingaanwijzer is ingeschakeld,
en ongeveer 20 seconden nadat deze is uitgeschakeld, wordt er geen enkele waarschuwing gegeven.
Signalering - waarschuwing


Storing

Er kunnen storingen in de signalering optreden:


- als de rijstrookmarkeringen weggesleten zijn,

- als er weinig contrast is tussen hetwegdek en de markeringen,

- als de voorruit vuil is,

- onder bepaalde extremeweersomstandigheden: mist,zware neerslag, sneeuw, sterkezonnestraling of bij direct zonlicht (zeer laagstaande zon, uitrijden van een tunnel, ...) en schaduw.

)
Druk opnieuw op de knop: het
lampje gaat uit. In het
geval van een storing knipper t het lampje
van de knop.
Raadplee
g het CITROËN-netwerk of een gekwalificeerde werkplaats.
De status van het s
ysteem blijft na het afzetten
van het contact in het geheugen opgeslagen.

Head-up display
doorzichtig scherm projecteer t, in het directegezichtsveld van de bestuurder, zodat deze zijn
ogen niet van de weg hoeft af te wenden. Dit systeem werkt bij ingeschakeld hybridesysteem en de instellingen worden
opgeslagen bij het afzetten van het contact.

1
.Inschakelen/uitschakelen head-up display.
2. Hoogteverstelling weergave. 3.
Regeling lichtsterkte.


Als de head-up display is ingeschakeld, geeft
dit de volgende informatie weer:
A.De snelheid van uw auto.
B.De informatie van de snelheidsregelaar/-
begrenzer.

Informatie op de head-up
display
C.De aanwijzingen van het navigatiesysteem(volgens uitvoering). Deze worden in de elektrische stand in het blauw weergegeven.

Raadpleeg voor meer informatie over het navigatiesysteem de rubriek "Audio en datacommunicatie".

141Rijden
)Druk bij ingeschakeld hybridesysteem
op de knop 1. De head-up display blijft
ingeschakeld/uitgeschakeld als de motor na het afzetten weer wordt gestart. Het scherm wordt automatisch ongeveer 3 seconden na het uitzetten van de motor ingeklapt, behalve in
de STOP-stand van het Stop & Start-systeem.


Inschakelen / uitschakelen
)
Stel bij ingeschakeld hybridesysteem de lichtsterkte van de head-up display in met
de knop 3:


- naar achteren om de lichtsterkte teverhogen,

- naar voren om de lichtsterkte te
verlagen.
Regelen van de lichtsterkte
Het is raadzaam de knoppen uitsluitend bij stilstaande auto te bedienen.
Leg nooit voorwerpen rondom het
projectiescherm (of op de afdekking)zodat het uitklappen en de goedewerking van het scherm niet verhinderd wordt.

Bij bepaalde weersomstandigheden(regen en/of sneeuw, zeer zonnig, ...) kan de informatie op de head-up display tijdelijk minder goed leesbaar zijn.
Sommige zonnebrillen kunnen het lezenvan de informatie hinderen. Gebruik een schone en zachte doek (bijvoorbeeld een brillendoekjeof microfiber doekje) om hetprojectiescherm te reinigen. Gebruiknooit een droge doek, een schuurspons,schoonmaak- of oplosmiddel om tevoorkomen dat er krassen ontstaanop het scherm of de anti-reflecterende functie beschadigd raakt.


Hoogteverstelling
)Stel de head-up display bij ingeschakeldhybridesysteem op de gewenste hoogte af met de knop 2
:
- naar achteren om de head-up display hoger af te stellen,
- naar voren om de head-up display lager af te stellen.

Snelheden opslaan
)
Ga naar het hoofdmenu door op de toets"MENU"te drukken. U kunt vi
jf snelheden opslaan in het geheugen van het systeem. Standaard zijn er al enkele snelheden opgeslagen.

Voer deze handelingen omwille van deveiligheid alleen uit als de auto stilstaat, via het display van de autoradio.
)
Ga naar het hoofdmenudoor op de toets "SET UP"te drukken.
Via de Autoradio Via de eMyWay
)Selecteer het menu "Persoonlijkeinstellingen - configuratie" en bevestig uwkeuze.)Selecteer het menu "Parameters auto" en bevestig uw keuze. )Selecteer "Hulp bij het rijden" en bevestiguw keuze.)Selecteer "Geprogrammeerde snelheden"
en bevestig uw keuze.)Wijzig de snelheid.)Selecteer " OK
" en bevestig dit om de
wijzigingen op te slaan.
) Selecteer het menu "Configuratie" en
bevestig uw keuze.) Selecteer het menu "Parameters auto" en
bevestig uw keuze.) Selecteer het item "Hulp bij het rijden" enbevestig uw keuze.)
Selecteer het item "Geprogrammeerdesnelheden" en bevestig uw keuze. )
Wijzig de snelheid.)
Selecteer "OK
" en bevestig uw keuze om
de wijzigingen op te slaan.


Toegang
)Druk op de toets "MEM"
op het stuur wiel
om de lijst met opgeslagen snelheden weer te geven.


Selecteren

Selecteren van een opgeslagen snelheid: )Druk op de toets "+" of "-" en houd deze
ingedrukt; het systeem stopt bij deeerstvolgende opgeslagen snelheid.)Druk nogmaals op de toets "+" of "-" enhoud deze ingedrukt om een andere
opgeslagen snelheid te selecteren.
De ingestelde snelheid en de status van het systeem (aan/uit) worden weergegeven op het
instrumentenpaneel.
