2013 CITROEN DS3 ESP
[x] Cancel search: ESPPage 185 of 340
XI
!
183
PRAKTISKĀ INFORMĀCIJA

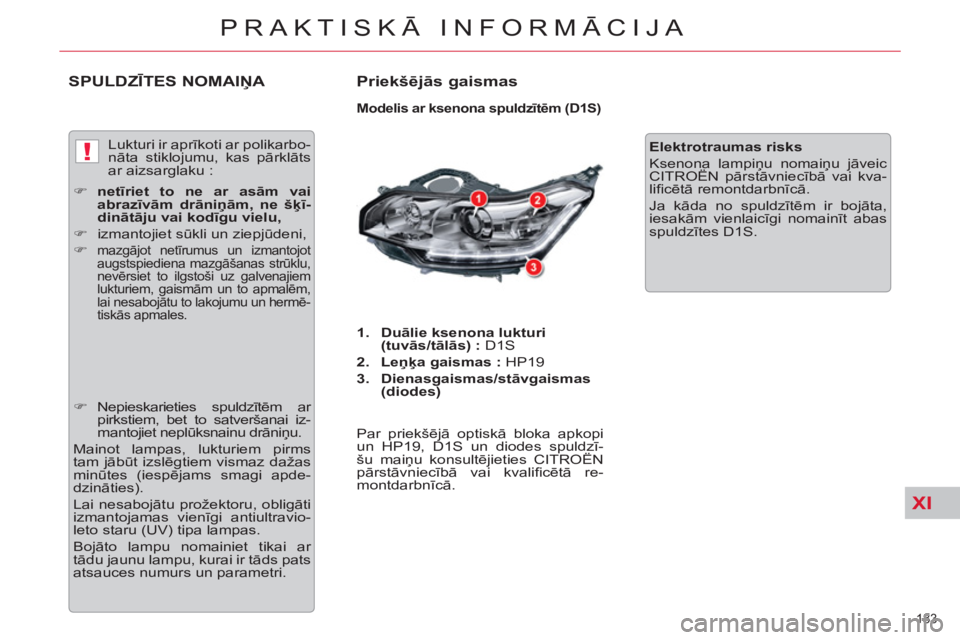

SPULDZĪTES NOMAIŅA
Priekšējās gaismas
Modelis ar ksenona spuldzītēm (D1S)
1.
Duālie ksenona lukturi
(tuvās/tālās) :
D1S
2.
Leņķa gaismas :
HP19
3.
Dienasgaismas/stāvgaismas
(diodes)
Par priekšējā optiskā bloka apkopi
un HP19, D1S un diodes spuldzī-
šu maiņu konsultējieties CITROËN
pārstāvniecībā vai kvalifi cētā re-
montdarbnīcā.
Elektrotraumas risks
Ksenona lampiņu nomaiņu jāveic
CITROËN pārstāvniecībā vai kva-
lifi cētā remontdarbnīcā
.
Ja kāda no spuldz
ītēm ir bojāta,
iesakām vienlaicīgi nomainīt abas
spuldzītes D1S . Lukturi ir aprīkoti ar polikarbo-
nāta stiklojumu, kas pārklāts
ar aizsarglaku :
)
netīriet to ne ar asām vai
abrazīvām drāniņām, ne šķī-
dinātāju vai kodīgu vielu,
)
izmantojiet sūkli un ziepjūdeni,
)
mazgājot netīrumus un izmantojot
augstspiediena mazgāšanas strūklu,
nevērsiet to ilgstoši uz galvenajiem
lukturiem, gaismām un to apmalēm,
lai nesabojātu to lakojumu un hermē-
tiskās apmales.
)
Nepieskarieties spuldzītēm ar
pirkstiem, bet to satveršanai iz-
mantojiet neplūksnainu drāniņu.
Mainot lampas, lukturiem pirms
tam jābūt izslēgtiem vismaz dažas
minūtes (iespējams smagi apde-
dzināties).
Lai nesabojātu prožektoru, obligāti
izmantojamas vienīgi antiultravio-
leto staru (UV) tipa lampas.
Bojāto lampu nomainiet tikai ar
tādu jaunu lampu, kurai ir tāds pats
atsauces numurs un parametri.
Page 188 of 340
XI
186
PRAKTISKĀ INFORMĀCIJA
Miglas lukturu spuldzīšu
nomaiņa
)
Ar skrūvgrieža palīdzību izskrū-
vējiet pārsega fi ksācijas skrūvi A
,
to pārbīdiet un noņemiet.
)
Ar instrumenta palīdzību izņe-
miet gaismu B
fi ksācijas skrūves
un pavelciet aiz optiskā bloka, lai
to izņemtu no bufera.
)
Atvienojiet savienotāju D
.
)
Izņemiet spuldzīti, to pagriežot
par 1/4 pagrieziena.
)
Nomainiet spuldzīti.
)
Pievienojiet savienotāju D
.
)
Ievietojiet optisko bloku atpakaļ
buferī.
)
Pieskrūv
ējiet optisko bloku.
)
Ievietojiet pārsegu un to pieskrū-
vējiet.
Spuldzītes :
H8
Pagrieziena rādītāju spuldzīšu
maiņa
)
Ar instrumenta palīdzību izņe-
miet pārsega A
fi ksācijas skrūvi,
tad to pastumiet un izņemiet.
)
Ar instrumenta palīdzību izņe-
miet gaismu B
fi ksācijas skrūvi
un pavelciet aiz optiskā bloka, lai
to izņemtu no bufera.
)
Atsprādzējiet spuldzīti C
, nospie-
žot uz slēdžiem 1
un 2
.
)
Atvienojiet savienotājvadu (pa-
velciet, ar plakana skrūvgrieža
palīdzību nospiežot uz pelēkās
mēlītes).
)
Nomainiet spuldzīti.
)
Pievienojiet savienotāju (kārtīgi
piespiediet pelēko mēlīti).
)
Ievietojiet optisko bloku atpakaļ
buferī.
)
Pieskrūvējiet optisko bloku.
)
Ievietojiet pārsegu un to pieskrū-
vējiet.
Spuldzītes :
HP24 W
Page 196 of 340
XI
194
PRAKTISKĀ INFORMĀCIJA
Drošinātāju tabula
Drošinātājs nr.
Intensitāte
Funkcija
G29
-
Nav izmantots
G30
5 A
Apsildāmie atpakaļskata spoguļi
G31
5 A
Lietus un gaismas sensors
G32
5 A
Drošības jostu nepiesprādzēšanas signāllampiņas
G33
5 A
Elektrohromatiski atpakaļskata spoguļi
G34
20 A
Gaismu necaurlaidīgs aizvirtnis (sedans)
G35
5 A
Pasažiera durvju apgaismojums - pasažiera puses sānu spoguļa kustība
G36
30 A
Automātisks bagāžas nodalījuma pārsegs (tourer)
G37
20 A
Priekšējie apsildāmie sē
dekļi
G38
30 A
Elektriski vadāms vadītāja sēdeklis
G39
30 A
Elektriski vadāms pasažiera sēdeklis - HIFI pastiprinātājs
G40
3 A
Komutācijas vadības bloka barošana
DROŠINĀTĀJU KASTE B
Drošinātājs nr.
Intensitāte
Funkcija
G36
15 A
6 pārnesumu automātiskā pārnesumkārba
5 A
4 pārnesumu automātiskā pārnesumkārba
G37
10 A
Dienas lukturi - Diagnostikas ligzda
G38
3 A
ESP
G39
10 A
Hidrauliskā piekare
G40
3 A
STOP slēdzis
Page 197 of 340
XI
195
PRAKTISKĀ INFORMĀCIJA
DROŠINĀTĀJU KASTE C
Drošinātājs nr.
Intensitāte
Funkcija
F1
15 A
Aizmugurējais stikla tīrītājs (tourer)
F2
30 A
Centralizētās slēdzenes aizslēgšanas un pilnīgas aizslēgšanas relejs
F3
5 A
Drošības spilveni
F4
10 A
Automātiskā pārnesumkārba - Papildu apsilde (Dīzeļdzinējs) -
Elektrohromatiski atpakaļskata spoguļi
F5
30 A
Priekšējais logs - Jumta lūka - Pasažiera durvju apgaismojums -
Pasažiera puses sānu spoguļa kustība
F6
30 A
Aizmugurējais logs
F7
5 A
Saulessarga spogulīša apgaismojums – Cimdu nodalījuma apgaismojums –
Griestu apgaismojums - Pārnēsājamā lampa (tourer)
F8
20 A
Radio - CD mainītājs - Kontrolierīces pie stūres – Displejs – Riepu spiediena detektors -
Motorizētā bagāžas nodalījuma pārsega kalkulators
F9
30 A
Aizsmēķētājs - Priekšējā 12 V kontaktligzda
F10
15 A
Signalizācija - Stūres, brīdinājuma un stikla tīrītāja komandslēdži
F11
15 A
Vājstrāvas pretaizdzīšanas slēdzis
F12
15 A
Elektriski vad
āms vadītāja sēdeklis - Mērinstrumentu panelis - Drošības jostu
nepiesprādzēšanas signāllampiņas - Klimata kontroles komandpogas
F13
5 A
Motora vadības bloks - Hidrauliskās balstiekārtas sūkņa atslēgšanas relejs - Drošības
spilvenu procesora barošana
F14
15 A
Lietus un gaismas sensors - Palīgsistēma automašīnas novietošanai - Elektriski vadāms
pasažiera sēdeklis - Padeves kaste piekabei - HIFI pastiprinātāja procesors - Brīvroku
sistēma - Joslu šķērsošanas brīdinājuma sistēma
F15
30 A
Centralizētās slēdzenes aizslēgšanas un pilnīgas aizslēgšanas relejs
F17
40 A
Apsildāmais aizmugurējais logs - ārējie apsildāmie atpakaļskata spoguļi
FSH
SHUNT
SHUNT PARK
Page 202 of 340
XI
!
200
PRAKTISKĀ INFORMĀCIJA
ENERĢIJAS EKONOMIJAS REŽĪMS Ģ
Sistēma, kas regulē atsevišķu funk-
ciju izmantošanas ilgumu, lai sagla-
bātu pietiekamu akumulatora jaudu.
Pēc motora darbības apturēšanas,
jūs vēl maksimāli trīsdesmit minūtes
varēsiet izmantot tādas funkcijas,
kā, piemēram, audio sistēma un te-
lekomunikācijas, logu tīrītāji, tuvās
gaismas lukturi, karšu lasīšanas ap-
gaismojums...
Režīma aktivizēšana
Kolīdz trīsdesmit minūtes pagājušas,
daudzfunkcionālajā ekrānā parādīsies
paziņojums par to, ka ekonomiskais
braukšanas režīms ir aktivizēts un aktī-
vās funkcijas pāries gaidīšanas režīmā.
Ja brīdī, kad funkcijas pāriet gaidīša-
nas režīmā, ir sākta telefona saruna :
- tā var tikt uzturēta apmēram
5 minūtes ar jūsu auto magneto-
las -CD brīvroku sistēmu,
- tā izslēgsies pēc 10 minūtēm ar
audio navigācijas sistēmu MyWay,
- tomēr tā var darboties līdz galam
ar NaviDrive sistēmu.
Ja akumulatora lādiņš būs vājš, šis
laiks var būt stipri īsāks.
Izeja no režīma
Šo funkciju darbība tiks automātiski
atjaunota, nākamo reizi izmantojot
automašīnu.
)
Lai nekavējoties atjaunotu šo
funkciju darbību, ieslēdziet aiz-
dedzi un ļaujiet motoram kādu
laiku darboties.
Jūsu rīcībā būs divreiz lielāks laiks
nekā motora darbības laiks. Tomēr
šis laiks būs starp piecām līdz trīs-
desmit minūtēm.
Ja akumulators ir izlādējies, auto-
mašīnu nav iespējams iedarbināt
(skatīt attiecīgo nodaļu).
AUTOMAŠĪNAS VILKŠANA
Veids, kā vilkt jūsu vai citu automa-
šīnu, izmantojot noņemamu mehā-
nisku iekārtu.
Piekļūšana instrumentu novietnei
Stiprinājuma āķis atrodas domkrata
kastē, kura ievietota rezerves ritenī.
Lai tam piekļūtu :
)
atveriet bagāžas nodalījumu,
)
paceliet grīdas segumu,
)
no domkrata kastes izņemiet
stiprinājuma āķi.
Page 203 of 340
XI
201
PRAKTISKĀ INFORMĀCIJA
Jūsu automašīnas vilkšana
)
Priekšējā buferī atbrīvojiet pār-
segu, nospiežot tā augšdaļu.
)
Līdz galam ieskrūvējiet āķi.
)
Uzstādiet vilkšanas stieni.
)
Ieslēdziet velkamās automašī-
nas avārijas signālu.
)
Ievietojiet pārnesumkārbas pārslēgu
neitrālajā pārnesumā (pozīcija N
auto-
mātiskajai pārnesumkārbai).
Citas automašīnas vilkšana
)
Aizmugurējā buferī atveriet pār-
segu, piespiežot :
- pa labi (Hečbeks),
- uz leju (Tourer).
)
Līdz galam ieskrūvējiet āķi.
)
Uzstādiet vilkšanas stieni.
)
Ieslēdziet velkamās automašīnas
avārijas signālu. Šīs īpatnības neievērošanas gadī-
jumā var tikt bojāti atsevišķi bremžu
sistēmas elementi un motora iedar-
bināšanas laikā netiktu nodrošināta
bremzēšana.
Ja radies manuālās elektroniskās
pārnesumu kārbas defekts vai dar-
bības traucējums, automaš
īna var
palikt imobilizējusies ar ieslēgtu
pārnesumu. Šādā gadījumā pirms
automašīnas vilkšanas tā obligāta
ir paceļama.
Velkot automašīnu ar četriem rite-
ņiem uz zemes, vienmēr izmantojiet
cietās sakabes stieni.
Velkot automašīnu ar diviem rite-
ņiem uz zemes, ieteicams pacelt
automašīnu ar speciālu ierīci, ko
piestiprina pie tās riteņiem.
Velkot automašīnu ar izslēgtu dzi-
nēju, bremžu un stūres pastiprinātāji
nedarbojas.
Page 204 of 340
XI!
202
PRAKTISKĀ INFORMĀCIJA
PIEKABES, TREILERA VILKŠANA...,
Mehāniska ierīce ar signalizāciju un
papildu apgaismojumu, kas pielāgota
piekabes vai treilera pievienošanai.
Jūsu automašīna ir paredzēta pasa-
žieru un bagāžas pārvadāšanai, taču
to var izmantot arī piekabju vilkšanai.
Mēs iesakām izmantot vilkšanai
CITROËN izgatavotas sakabes un
to savienotājiekārtas, kas ir pār-
baudītas un īpaši piemērotas jūsu
automašīnai, un uzticēt šīs ierīces
montāžu CITROËN pārstāvniecības
vai kvalifi cētas remontdarbnīcas
darbiniekiem.
Gadījumā, ja to uzstādīšana
netiek veikta CITROËN pār-
stāvniecībā, tad uzstād
īšana
veicama, obligāti ievērojot ražotāja
norādījumus.
Piekabe rada automašīnai papildu
slodzi, un, velkot piekabi, vadītā-
jam jābūt īpaši uzmanīgam.
Padomi vadītājam
Slodzes sadale
)
Sadaliet kravu piekabē tā, lai vissma-
gākie priekšmeti atrastos iespējami
tuvāk asij un slodze uz vilkšanas
aprīkojumu būtu iespējami tuva mak-
simālajai, taču nekādā gadījumā to
nepārsniegtu.
Palielinoties augstumam, samazinās
gaisa spiediens un līdz ar to arī mo-
tora jauda. Maksimālo velkamo slo-
dzi vēlams samazināt par 10 % uz
katriem 1 000 augstuma metriem.
Skatiet nodaļu "Tehniskais rakstu-
rojums", lai atkarībā no jūsu auto-
mašīnas modeļa uzzinātu velkamās
piekabes masas un noslogojumu.
Sānvējš
)
Velkot piekabi, ņemiet vērā sān-
vēja izraisītās svārstības.
Dzesēšana
Piekabes vilkšana paaugstina dzes-
ēšanas šķidruma temperatūru.
Ventilatoru griež elektromotors, tā-
dēļ dzesēšanas jauda nav atkarīga
no motora apgriezieniem.
)
Lai atdzesētu motoru, samazi-
niet
ātrumu. Velkot piekabi pa garāku nogāzi,
piekabes slodze ir atkarīga no nogā-
zes slīpuma un ārējā gaisa tempe-
ratūras.
Jebkurā gadījumā sekojiet dzesēša-
nas šķidruma temperatūrai.
Bremzes
Velkot piekabi, pagarinās bremzē-
šanas ceļš.
Lai ierobežotu bremžu sakaršanu,
jo īpaši kalnu apvidos, braucot lejup,
ieteicams lietot bremzēšanu ar mo-
tora palīdzību.
Riepas
)
Pārbaudiet spiedienu velkošās
automašīnas un piekabes riepās
atbilstoši ieteicamajiem spiedie-
niem.
Apgaismojums
)
Pārbaudiet piekabes elektrisko
apgaismojumu.
Izmantojot oriģinālo CITROËN
piekabi, palīdzības sistēma novie-
tošanai stāvvietā tiks automātiski
atslēgta.
)
Iedegoties brīdinājuma
signālam un signālam
STOP
, tiklīdz tas ir ie-
spējams, apturiet mašī-
nu un izslēdziet motoru.
Page 205 of 340
XI
!
203
PRAKTISKĀ INFORMĀCIJA
JUMTA RELIŅI
Jūsu automašīnas drošībai un, lai
izvairītos no virsbūves un bagāžas
nodalījuma vērtnes bojāšanas, au-
tomašīnas koncepcija uzliek par pie-
nākumu izmantot vienīgi CITROËN
sertifi cētus jumta reliņus.
Neatkarīgi no pārvadājamās kravas
veida uz jumta (velosipēda statīvs,
slēpju statīvs...), jums obligāti jāuzstā-
da šķērseniskie jumta reliņi. Jebkuru
citu elementu, kas nav jumta reliņi,
piestiprināšana ir stigri aizliegta.
Ieteikumi
)
Izvietojiet kravu vienmērīgi, iz-
vairoties pārkraut kādu malu.
)
Smagāko kravas daļu novietojiet
pēc iespējas tuvāk jumtam.
)
Kravu rūpīgi nostipriniet un, ja tā
pārsniedz automašīnas izmērus,
izvietojiet brīdinājumus.
)
Brauciet vienmērīgi, jo ir palieli-
nāts jutīgums pret sānu vējiem
(varētu mainīties automašīnas
stabilitāte).
)
Tiklīdz pārvadāšanu esat beiguši
kravas pārvadāšanu, noņemiet
jumta sliedes.
Uz jumta reliņiem maksimāli
uzliekamā krava (kravas aug-
stumam nepārsniedzot 40 cm, izņemot velosipēda statīvu) : 80 kg.
Ja kravas augstums ir lielāks par
40 cm, pielāgojiet savu braukšanas ātrumu atkarībā no ceļa profi la, lai
tādējādi nesabojātu jumta reliņus
un jumta fi ksācijas.
Pārvadājot priekšmetus, kuri pār-
sniedz jūsu automašīnas garumu,
iepazīstieties ar jūsu valsts spēkā
esošo likumdošanu par tādas kra-
vas pārvadāšanu.
Noslēgs
Vilkšanas gadījumā obligāti noņemt
priekšējā buferī esošo noslēgu, kā
arī motora pārsega blīvi, ja jūsu au-
tomašīna ar tādu ir aprīkota.
Tāpēc sazinieties ar CITROËN pār-
stāvniecību vai kvalifi cētu remont-
darbnīcu.
