Praktische Tipps

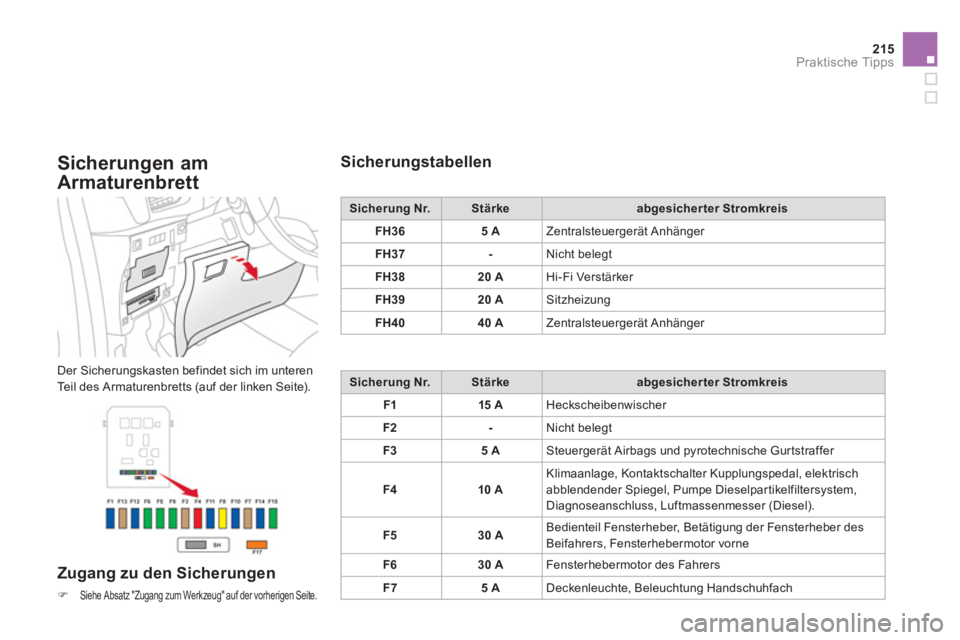

Sicherungen am
Armaturenbrett
Der Sicherungskasten befindet sich im unteren
Teil des Armaturenbretts (auf der linken Seite).

Zugang zu den Sicherungen
)Siehe Absatz "Zugang zum Werkzeug" auf der vorherigen Seite.
Sicherungstabellen
Sicherung Nr.Stärkeabgesicherter Stromkreis
FH3
65 AZentralsteuergerät Anhänger
FH37
-Nicht belegt
FH3
820AHi-Fi Verstärker
FH3
920 ASitzheizung
FH4040 AZentralsteuergerät Anhänger
Sicherung Nr.Stärkeabgesicherter Stromkreis
F115 AHeckscheibenwischer
F2-Nicht belegt
F
35 ASteuergerät Airbags und pyrotechnische Gurtstraffer
F410 AKlimaanlage, Kontaktschalter Kupplungspedal, elektrisch abblendender Spiegel, Pumpe Dieselpartikelfiltersystem,
Diagnoseanschluss, Luftmassenmesser (Diesel).
F5
30 ABedienteil Fensterheber, Betätigung der Fensterheber des Beifahrers, Fensterhebermotor vorne
F
630 AFensterhebermotor des Fahrers
F7 5
ADeckenleuchte, Beleuchtung Handschuhfach

Sicherung Nr.Stärkeabgesicherter Stromkreis
F
820 AMultifunktionsbildschirm, Autoradio, Radio-Navigation, Steuergerät Alarmanlage, Sirene Alarmanlage
F
930 A12 V Anschluss, Stromversorgung Navigationssystem
F1
015 ALenkradbetätigungen
F1
115 AZündschloss, Diagnoseanschluss, Steuergerät
Automatikgetriebe
F12 15
ARegen- und Helligkeitssensor, Zentralschalteinheit Anhänger
F1
35 AHauptkontaktschalter Stopp, Motorschalteinheit,
F1415 ASteuergerät Einparkhilfe, Steuergerät Airbag,
Kombiinstrument, automatische Klimaanlage, USB-Box, Hi-Fi Verstärker
F1
530 AVer r iegelung
F16
-keine Anwendung.
F1740 AHeckscheiben- und Außenspiegelheizung
SH-Shunt PARC

217Praktische Tipps

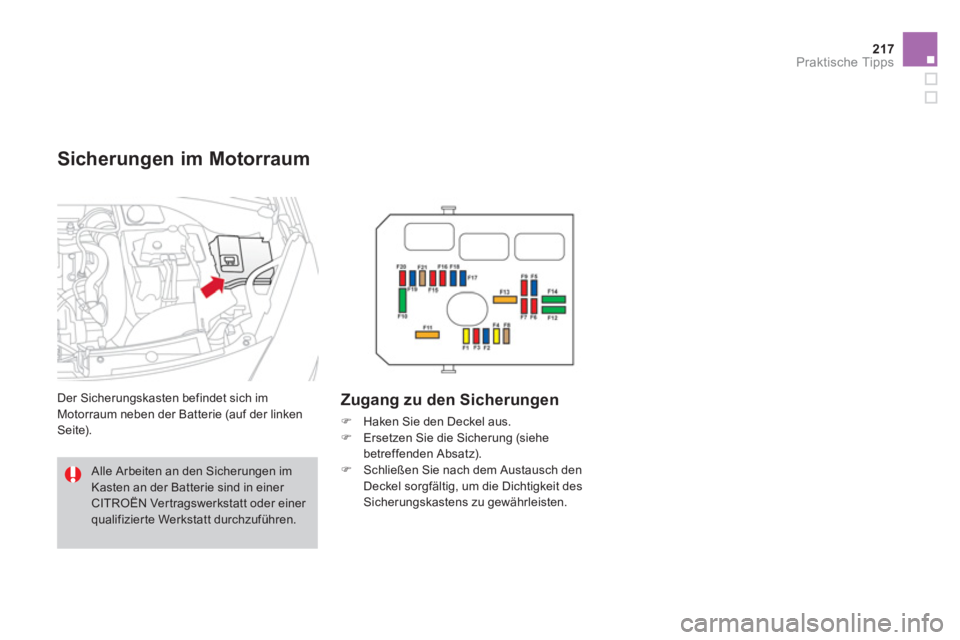

Sicherungen im Motorraum

Der Sicherungskasten befindet sich imMotorraum neben der Batterie (auf der linken
Seite).
Zugang zu den Sicherungen
)
Haken Sie den Deckel aus.
)
Ersetzen Sie die Sicherung (siehe betreffenden Absatz). )
Schlie

Sicherungstabelle

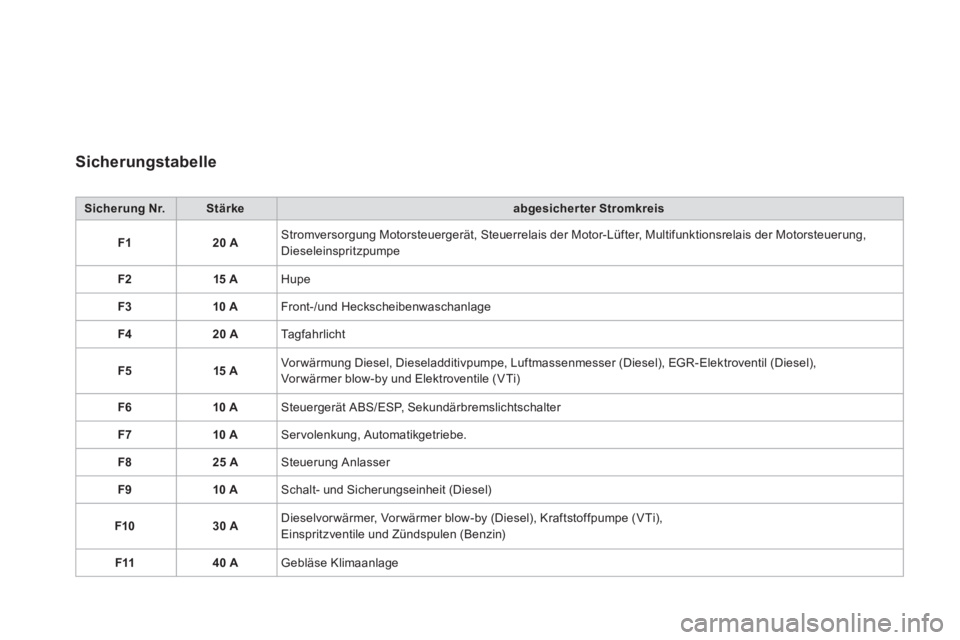

Sicherung Nr.Stärkeabgesicherter Stromkreis
F120 A Stromversorgung Motorsteuergerät, Steuerrelais der Motor-Lüfter, Multifunktionsrelais der Motorsteuerung,
Dieseleinspritzpumpe
F
215 A Hupe
F
310 A Front-/und Heckscheibenwaschanlage
F420 A
Tagfahrlicht
F
515 A Vorwärmung Diesel, Dieseladditivpumpe, Luftmassenmesser (Diesel), EGR-Elektroventil (Diesel),Vorwärmer blow-by und Elektroventile (VTi)
F610 A
Steuergerät ABS/ESP, Sekundärbremslichtschalter
F
710 A Servolenkung, Automatikgetriebe.
F
825 A Steuerung Anlasser
F9
10 A Schalt- und Sicherungseinheit (Diesel)
F10
30 A Dieselvorwärmer, Vorwärmer blow-by (Diesel), Kraftstoffpumpe (VTi),Einspritzventile und Zündspulen (Benzin)
F1140 A Gebläse Klimaanlage

219Praktische Tipps
Sicherung Nr.Stärkeabgesicherter Stromkreis
F1230 ANiedrige/hohe Geschwindigkeit Frontscheibenwischer
F1
340 AStromversorgung Zentralschalteinheit (Zündungsplus)
F1
430 AStromversorgung Valvetronic (VTi)
F15 10 AFernlicht rechts
F1
610 AFernlicht links
F1715 A Abblendlicht links
F1815 A Abblendlicht rechts
F1915 ALambdasonden und Elektroventile (VTi), Elektroventile
(Diesel), EGR-Elektroventil (Diesel)
F20 10
APumpen, gesteuertes Thermostat (VTi), ElektroventilSteuerung (THP), Dieselkraftstoff-Wasser fühler
F2
15 AStromversorgung Steuerung Motor-Lüfter, ABS/ESP,
Tu r b o - P u m p e (THP).

Tabelle der Maxi-Sicherungen

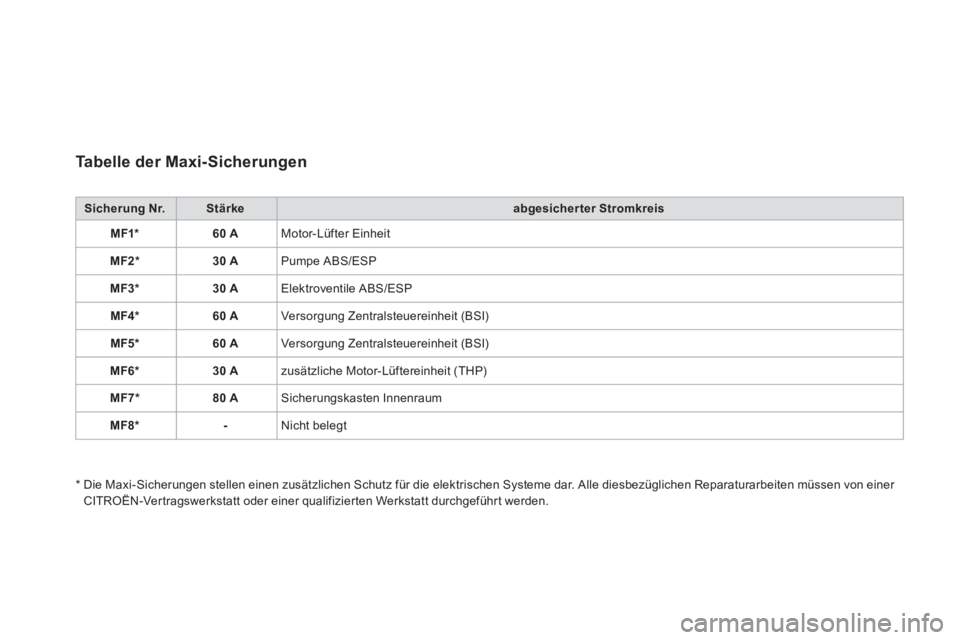

Sicherung Nr.Stärkeabgesicherter Stromkreis
MF1*60 A
Motor- Lüfter Einheit
MF2*30 A
Pumpe ABS/ESP
MF3 * 30 A
Elektroventile ABS/ESP
MF4 * 60 A
Ver sorgung Zentralsteuereinheit (BSI)
MF5 * 60 A
Ver sorgung Zentralsteuereinheit (BSI)
MF6 * 30 A
zusätzliche Motor-Lüftereinheit (THP)
MF7 *80 A
Sicherungskasten Innenraum
MF
8 *- Nicht belegt
*

Die Maxi-Sicherungen stellen einen zusätzlichen Schutz für die elektrischen Systeme dar. Alle diesbezüglichen Reparaturarbeiten müssen von einer
CITROËN-Vertragswerkstatt oder einer qualifizierten Werkstatt durchgeführt werden.

221Praktische Tipps

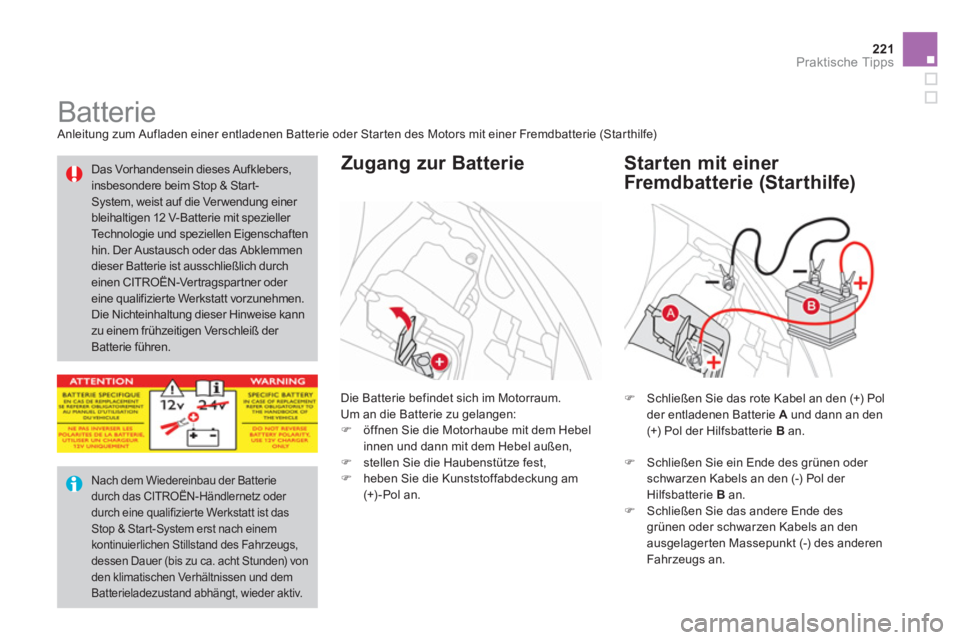

Batterie Anleitung zum Aufladen einer entladenen Batterie oder Star ten des Motors mit einer Fremdbatterie (Starthilfe)
Di
e Batterie befindet sich im Motorraum. Um an die Batterie zu gelangen:
)

)Starten Sie das Pannenhilfefahrzeug. )Bet
