2013 CITROEN C4 AIRCROSS Omistajan Käsikirjat (in Finnish)

87
3
Mukavuus





Sisätaustapeili
Säädettävä peili, josta näkee keskelle taakse.
Sisältää häikäisynesto-ominaisuuden, joka tummentaa peilin ja vähentää kuljettajan häikäistymistä esim. takaatulevien autojen valoista tai auringosta johtuen.


Sisätaustapeili, jossa on manuaalinen valoisalla/pimeällä ajon toiminto pjpj
Säätäminen
)
Suuntaa peili valoisalla ajon asentoon.


Turvallisuuden vuoksi tausta- ja sivupeilit on säädettävä siten, että ns. sokea kulma onmahdollisimman pieni.


Jotta näkyvyys olisi mahdollisimman hyvä peruutettaessa, peili kirkastuuautomaattisesti, kun peruutusvaihde kytketään.

Valoisalla / pimeällä ajon asennot
)
Siirrä peili häikäisemättömään pimeällä
ajon asentoon vetämällä vivusta.) Kun painat vipua, peili siirtyy normaaliin
valoisalla ajon asentoon.


Sisätaustapeili, jossa onautomaattinen himmennystoiminto
Järjestelmä mittaa anturin avulla takaa
tulevaa valoa ja muuttaa peilin kirkkauttaautomaattisesti ja asteittain valoisalla japimeällä ajettaessa.








Ohjauspyörän säätäminen
)Kun auto on pysähdyksissä, avaa
ohjauspyörän lukitus painamalla kytkintä
alaspäin. ) Aseta itsellesi sopiva ajoasento korkeuttaja syvyyttä säätämällä.)
Lukitse ohjauspyörä vetämällä kytkintä.

Tu r v a l l i s u u s syistä säädöt onsuoritettava ehdottomasti auton ollessa pysähdyksissä.

88
Mukavuus

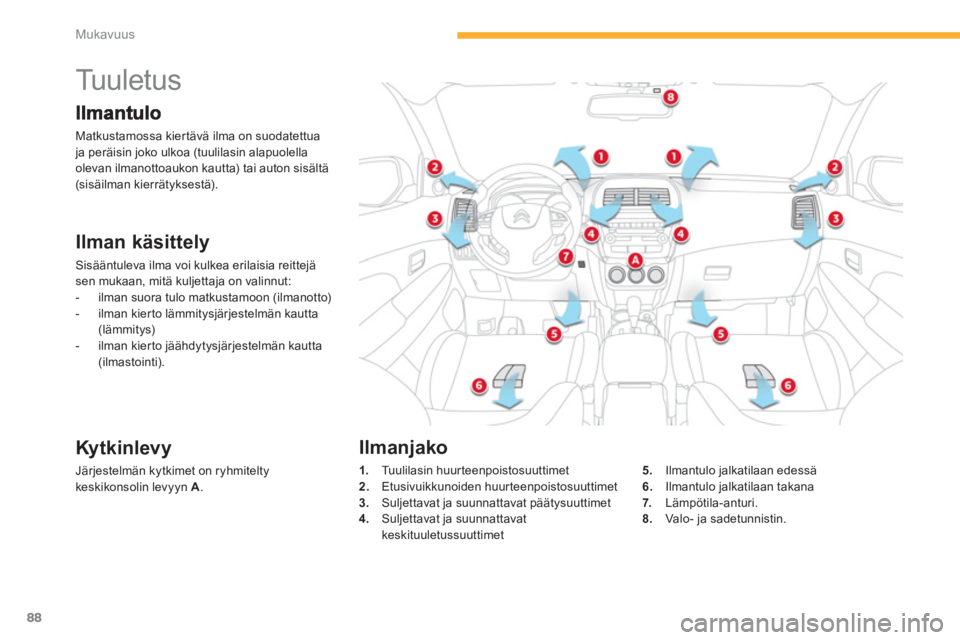

Tu u l e t u s
Matkustamossa kiertävä ilma on suodatettuaja peräisin joko ulkoa (tuulilasin alapuolella
olevan ilmanottoaukon kautta
) tai auton sisältä(sisäilman kierrätyksestä).
Ilman käsittely
Sisääntuleva ilma voi kulkea erilaisia reittejä sen mukaan, mitä kuljettaja on valinnut:
- ilman suora tulo matkustamoon (ilmanotto)
- ilman kier to lämmitysjärjestelmän kautta(lämmitys)- ilman kier to jäähdytysjärjestelmän kautta (ilmastointi).

Kytkinlevy
Järjestelmän kytkimet on ryhmiteltykeskikonsolin levyyn A .

1.Tuulilasin huurteenpoistosuuttimet2.
Etusivuikkunoiden huurteenpoistosuuttimet3.
Suljettavat ja suunnattavat päätysuuttimet 4.Suljettavat ja suunnattavat
keskituuletussuuttimet5
. Ilmantulo jalkatilaan edessä6.Ilmantulo jalkatilaan takana7.
Lämpötila-anturi.8.Valo- ja sadetunnistin.


Ilmanjako

89
3
Mukavuus
Jotta nämä järjestelmät toimisivat moitteettomasti ja tehokkaasti, noudata seuraavia käyttö- ja huolto-ohjeita:)
Älä peitä ulkopuolella tuulilasin alapuolella olevia ilmanottoaukkoja, tuuletussuuttimia,
ilmakanavia äläkä tavaratilan ilmanpoistoaukkoa, jotta ilmanjako pysyisi tasaisena. )
Älä peitä kojelaudassa olevaa aurinkoanturia, sillä se säätelee automaattisestiilmastointijärjestelmää.)
Käytä ilmastointilaitetta vähintään 5 - 10 minuutin ajan 1 - 2 ker taa kuukaudessa, jotta se pysyy hyvässä toimintakunnossa.)
Tarkista raitisilmasuodattimen kunto usein ja vaihdata suodatinpanos säännöllisesti. Suosittelemme käyttämään matkustamon yhdistelmäsuodatinta. Suodattimen aktiivisen erikoislisäaineen ansiosta se myötävaikuttaa matkustajien hengittämän ilman ja matkustamon puhdistumiseen (allergiaoireet, pahat hajut ja rasvakerrostumat vähenevät).)
Jotta ilmastointijärjestelmä toimisi moitteettomasti, suosittelemme myös sentarkistuttamista huoltokirjan ohjeiden mukaisesti. )
Jos laite ei jäähdytä, kytke se pois toiminnasta ja ota yhteys CITROËN-verkostoon tai valtuutettuun korjaamoon.











Ohjeita tuuletusta ja ilmastointia varten


Mikäli auton seisottua pitkään suorassa auringonpaisteessa sen sisälämpötilaon kohonnut, tuuleta matkustamoa
hetken aikaa.Siirrä ilmapuhalluksen kytkin riittävälle teholle, jotta matkustamon ilma vaihtuuja raikastuu.

Ilmastointijärjestelmä ei sisällä klooria eikä ole vaaraksi otsonikerrokselle.

Pysäköidyn auton alle saattaa tippua vettä, mikä johtuu ilmastointilaitteennormaalista toiminnasta höyrynkondensoituessa.


Vedet täessä suurimpaan sallittuun massapainoon lastattua kuormaa jyrkässä ylämäessä jakuumalla ilmalla, ilmastoinnin kytkeminen pois päältä parantaa moottorin tehoa ja lisää sitenvetoon käytettävää voimaa.

90
Mukavuus
Käsisäätöinen lämmitys / ilmastointi
Järjestelmä toimii, kun moottori on käynnissä.
1. Lämpötilan säätö
)
Käännä lämpötilan säätövipuaoikealle kun haluat kohottaa
lämpötilaa ja vasemmalle kun
haluat laskea sitä.

Kosteuden (huurun) ilmaantumisen jailmanlaadun heikkenemisen ehkäisemiseksi, pidän ilman puhallusvoimakkuus riittävänä.


3. Ilman suuntauksen säätö
)
Käännä suuntausvipu haluttuun
asentoon, kun haluat ilmaaseuraaviin kohteisiin:

keski- ja sivusuuttimille,

Ilman suuntausta voidaan hienosäätää laittamalla suuntausvipu väliasentoihin.


2. Puhallusvoimakkuuden säätö
)Käännä säätövipua oikealle
kun haluat kohottaapuhallusvoimakkuutta ja
vasemmalle kun haluat laskea sitä.


keski- ja sivusuuttimille ja jalkatilaan,

jalkatilaan,
tuulilasille, sivuikkunoille
jajalkatilaan,
tuu
lilasille ja sivuikkunoille.

91
3
Mukavuus
Sisäilman kierto
) Paina painiketta 4käyttötavan
valitsemiseksi.

Tällä toiminnolla ehkäistään saastuneen
ulkoilman (hajut ja pakokaasu) sisääntulo.
Kun painikkeessa 4 oleva merkkivalo onsammuksissa, ulkoilman puhallustoiminto on
käytössä.
Kun painikkeessa 4
oleva merkkivalo, ulkoilmanpuhallustoiminto on pois käytöstä ja sisäilman
kierrätys toimii.
Älä käytä sisäilman kierrätystä liian pitkään, muutoin kuin hyvin harvinaisissa ja pahoissaolosuhteissa.
Ilm
astointi toimii tehokkaasti kaikkina
vuodenaikoina, kun ikkunat ovat kiinni. Ilmastoinnin avulla voi:
-
kesällä laskea lämpötilaa
- talvella, kun lämpötila on yli 3 °C, lisätä huurteenpoiston tehoa.

5. Ilmastoinnin käynnistys ja pysäytys
Käynnistys
Pysäytys
)
Paina uudelleen painiketta 5. Painikkeen
merkkivalo sammuu.
Ilmastoinnin pysäytyksen vuoksi ilma voi tuntuakostealta ja ikkunat voivat huurustua.
Jos ajoneuvossa ei ole ilmastointilaitetta, painike ei toimi(pois käytöstä).

)
Paina painiketta 5. Painikkeen merkkivalo syttyy.

92
Mukavuus




















Automaattinen ilmastointilaite
1.
Lämpötilan säätö 2.
Puhallusvoimakkuuden säätö3.Ilmanjaon säätö 4.
Raittiin ilman tulo / sisäilmankierto 5.
Ilmastointilaitteen käynnistys/pysäytys


Automaattinen toiminta
)
Säädä lämpötila säätimellä 1.)
Käännä puhallusvoimakkuuden säädin 2 AUTO
-asentoon.)
Käännä ilmanjaon säädin 3 AUTO
-asentoon.


Kun moottori on kylmä, puhallusteho nousee tarvittavalle tasolle erittäin hitaasti, jotta kylmää ilmaa eipuhallettaisi matkustamoon.
Kun matkustamon ovet avataan, auton sisälämpötila voi olla paljon kylmempi(tai lämpimämpi) kuin säädetty lämpötila. Lämpötilan ohjearvoa ei kannata muuttaa, koska tämä ei vaikuta matkustamon tavoitelämpötilan saavutusnopeuteen.
Automaatti-ilmastointi toimiienimmäisteholla pyrkiessääntasaamaan lämpötilaeron mahdollisimman nopeasti.

Automaattisessa toimintatilassa:)kun lämpötila on säädetty maksimiin(pikalämmitys), käynnistetään ulkoilman
tulo
ja ilmastointilaite pysähtyy )kun lämpötila säädetään minimiin(pikajäähdytys), ilmankier to käynnistetäänja ilmastointilaite on käytössä.

Järjestelmä säätelee ilmanjakoa,
puhallusvoimakkuutta, lämpötilaa ja ilmantuloa
siten, että lämpötila pysyy vakaana ja
ilmankierto on riittävää matkustamossa.
Käyttäjän suorittamia säätöjä ei tarvita.

93
3
Mukavuus

Käsikäyttö
1. Lämpötilan säätö
2. Puhallusvoimakkuuden s
äätö keski- ja sivusuuttimet sekä jalkatila
)Lämpötilan nostaminen: kierrä säädintä oikealle; lämpötilan
laskeminen: kierrä säädintävasemmalle.

)Puhallusvoimakkuuden nosto:
käännä säädintä oikealle;puhallusvoimakkuuden lasku: käännä säädintä vasemmalle.
Säädä puhallusvoimakkuus riittävälle tasolle, jotta ikkunat eivät höyrysty ja matkustamonilma muutu tunkkaiseksi.


3. Ilmanjaon säätö
)
Säätimellä voit määrittää ilmanjaon haluamallasi tavalla:

keski- ja sivusuuttimet

jalkatila
tuulilasi, etusivuikkunat
ja jalkatila
tuulilasi ja etusivuikkunat.
Ilman
jakoa voidaan muuttaa asettamallasäätöpyörä väliasentoihin.
Voit halutessasi säätää yhtä tai useampaa
toimintoa manuaalisesti ja säilyttää silti muut
toiminnot automaattisina. Manuaaliseen ohjelmaan siirryttäessä saattaa
esiintyä häiriöitä (lämpötila, kosteus, hajut,
höyrystyminen), eikä ilmastointi ehkä toimi parhaalla
mahdollisella tavalla (matkustamon ilmanlaatu).

94
Mukavuus

Raitisilmapuhalluksen/sisäilmankierron omat asetukset
Järjestelmä ohjaa ilmantuloa automaattisesti.
Ilmantulon automaattinen ohjaus voidaan
poistaa k
äytöstä, jos haluat vaihtaa
ilmantulotapaa usein.


Käyttötilan vaihto

Pidä raitisilmapuhallus-/
sisäilmankiertonäppäintä alas painettuna
v
ähintään 10 sekunnin ajan.
Kun tila vaihtuu aktiivisesta passiiviseksi,
kuuluu kolme lyhyttä merkkiääntä ja merkkivalo
välähtää kolme kertaa.
Kun tila vaihtuu passiivisesta aktiiviseksi, kuuluu kaksi lyhyttä merkkiääntä ja merkkivalo
välähtää kolme kertaa.
Automaattinen käyttötila
Jos ilmanjaon ja puhallusvoimakkuuden säätimet ovat "AUTO" asennossa,
raitisilmapuhallus-/sisäilmankiertotoimintoa
ohjataan automaattisesti.

Automaattisen käyttötilan esto

Vaikka ilmanjaon ja puhallusvoimakkuuden säätimet olisivat "AUTO" asennossa,
raitisilmapuhallus-/sisäilmankiertotoimintoa ei
oh
jata automaattisesti.
Säädöt pysyvät muistissa myös sytytysvirrankatkaisun jälkeen.
4. Raitisilmapuhallus /
sis
äilmankierto
Sisäilmankierron avulla estetään epämiellyttävän hajun ja pakokaasun pääsy matkustamoon.
) Ilmantulon valinta: paina
näppäintä 4.
Kun näppäimen 4 valo ei pala, ulkoilman tulo onkäytössä.
Jos näppäimen 4valo palaa, raitisilmapuhallus
on keskeytetty ja sisäilmankierto otettu
käyttöön.
Sisäilmankiertoa kannattaa käyttää ainoastaan poikkeavissa olosuhteissa. Älä jätä sitä päälle.
