2013 CITROEN C4 AIRCROSS Návod na použití (in Czech)

207
8
Kontroly
Umístění komponentů pro možnost kontroly
hladiny náplní, výměnu komponentů, naplnění
a odvzdušnění palivového okruhu.















Naftové motory
1.
Nádržka kapaliny ostřikovače skel asvětlometů. 2.Nádržka chladicí kapaliny.3.Nádržka brzdové kapaliny. 4.
Autobaterie.
5. Pojistková skříňka.
6.Vzduchový filtr.
7. Měrka motorového oleje.8.Otvor pro dolévání motorového oleje.9.
Ruční čerpadlo pro naplnění a
odvzdušnění palivového okruhu *
.

1,6

HDi 110
k

1,8 HDi 150 k




*
Podle typu motoru.

208
Kontroly
Jakmile symbol začne blikat rychle

(přibližně dvakrát za sekundu), zbývá v
nádrži jen velmi malé množství paliva
(asi 5 litrů).
Načerpejte ihned palivo, aby nedošlo
k zastavení motoru z důvodu úplného
vyčerpání nádrže.

































Palivová nádrž



Objem nádrže: přibližně 60 litrů.




Minimální zásoba paliva

Čerpání paliva

Na vnitřní straně klapky uzávěru je nalepený
štítek, na kterém je uveden typ paliva, který
musí být použit pro motor vozidla.
Je třeba načerpat více než 5 litrů paliva, aby
bylo doplnění zaregistrováno měřičem paliva.


Umístění uzávěru

Když zásoba paliva klesne na
minimum, zobrazí se toto upozornění
na displeji přístrojové desky. Při
pr vním rozsvícení zbývá v nádrži
přibližně 10 litrů paliva.
Symbol bliká pomalu
(přibližně jednou za
sekundu).


1.
Otevření klapky.

2.
Otevření uzávěru.

3.
Zavěšení uzávěru.
Pro načerpání paliva při zachování maximální
bezpečnosti :
)povinně vypněte motor, r)
pro odjištění klapky uzávěru přitáhněteovladač A
, umístěný vlevo dole u sedadlařidiče,)
otevřete klapku uzávěru palivové nádrže B,)
otočte uz

209
8
Kontroly










Kvalita paliva používaného
pro benzinové motory

Benzinové motory jsou plně kompatibilní
s biopalivy – benzinem typu E10 nebo
E24 (obsahuje 10 % nebo 24 %
ethanolu) – splňujícími evropské normy
EN 228 a EN 15376.
Paliva typu E85 (obsahující až 85 % ethanolu)
jsou vyhrazena pouze pro vozidla určená pro
fungování na tento typ paliva (vozidla BioFlex).
Kvalita ethanolu musí splňovat normu
EN 15293.
Pouze pro Brazílii jsou v prodeji specifické
verze vozidel, určené pro fungování na palivo
obsahující až 100 % ethanolu (typu E100).














Kvalita paliva používaného
pro naftové motory

Naftové motory jsou plně kompatibilní s
biopalivy splňujícími současné a připravované
evropské standardy (nafta podle normy
EN 590 ve směsi s biopalivem podle normy
EN 14214), které je možno načerpat u
čerpacích stanic (možné přidání 0 až 7 %
methylesteru mastných kyselin).
U některých naftových motorů je možno používat
biopalivo B30, nicméně použití tohoto paliva je
podmíněno přísným dodržováním specifických
podmínek údržby. Kontaktujte servis sítě
CITROËN nebo kvalifikovanou autodílnu.
Použití jakéhokoli jiného (bio)paliva (čisté nebo
ředěné rostlinné a živočišné oleje, topný olej...)
je přísně zakázáno (nebezpečí poškození
motoru a palivového okruhu).
I kd
yž jsou benzinové motory 1,6 l koncipoványpro benzin s oktanovým číslem 95 (výzkumnou
metodou), mohou pracovat i s benzinem
s oktanovým číslem 90, a to bez dalšího
seřízení motoru, nicméně s lehkČm zhor

210
Kontroly











Úplné vyčerpání paliva (naftový motor)
případě úplného vyčerpání paliva nutno ručně
znovu naplnit a odvzdušnit palivový okruh (viz
ilustrace motorového prostoru příslušnéhonaftového motoru).



Motor 1.6 HDi
)
Do palivové nádrže dolijte nejméně
pět litrů nafty.)
Otevřete kapotu motoru.)
Je-li třeba, vycvakněte ozdobný kryt
motoru pro přístup k odvzdušňovacímu
čerpadlu. )
Pumpujte odvzdušňovac

211
8
Kontroly

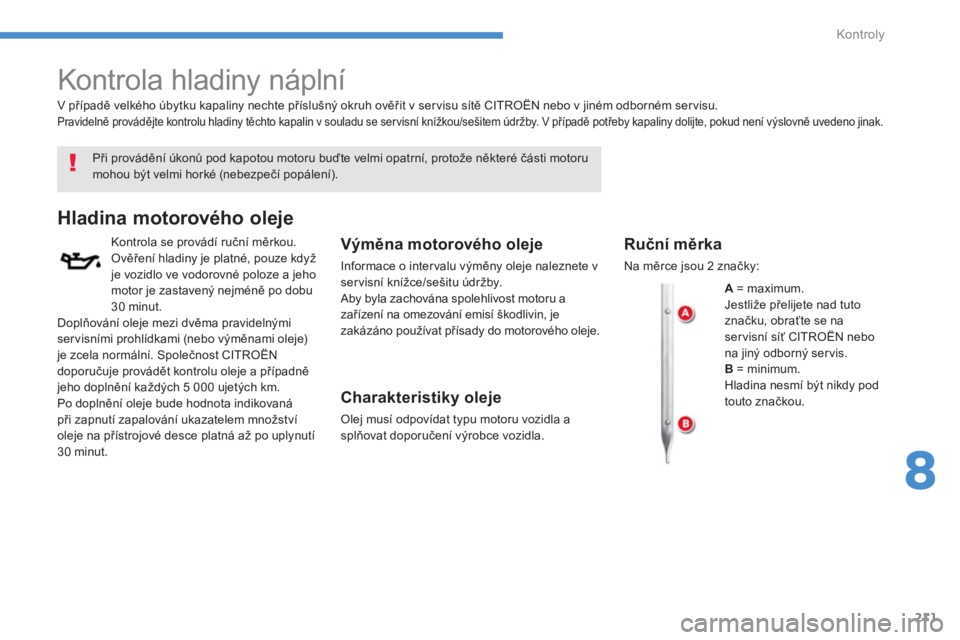

Kontrola hladiny náplní


Při provádění úkonů pod kapotou motoru buďte velmi opatrní, protože některé části motorumohou být velmi horké (nebezpečí popálení).

















Hladina motorového oleje


Kontrola se provádí ruční měrkou.

Ověření hladiny je platné, pouze když
je vozidlo ve vodorovné poloze a jeho
motor je zastavený nejméně po dobu
30 minut.
Doplňování oleje mezi dvěma pravidelnými
ser visními prohlídkami (nebo výměnami oleje)
je zcela normální. Společnost CITROËN
doporučuje provádět kontrolu oleje a případně
jeho doplnění každých 5 000 ujetých km.
Po doplnění oleje bude hodnota indikovaná
při zapnutí zapalování ukazatelem množství
oleje na přístrojové desce platná až po uplynutí
30 minut.

Výměna motorového oleje

Informace o inter valu výměny oleje naleznete v
ser visní knížce/sešitu údržby.
Aby byla zachována spolehlivost motoru a
zařízení na omezování emisí škodlivin, je
zakázáno používat přísady do motorového oleje.


Charakteristiky oleje

Olej musí odpovídat typu motoru vozidla a
splňovat doporučení výrobce vozidla.

V případě velkého úb
ytku kapaliny nechte příslušný okruh ověřit v ser visu sítě CITROËN nebo v jiném odborném servisu.
Pravidelně provádějte kontrolu hladiny těchto kapalin v souladu se ser visní knížkou/sešitem údržby. V případě potřeby kapaliny dolijte, pokud není výslovně uvedeno jinak.
Ruční měrka

Na měrce jsou 2 značky:
A
= m
aximum.
Jestliže přelijete nad tutoznačku, obraťte se na servisní síť CITROËN nebo
na jiný odborný servis.
B
= minimum.
Hladina nesmí být nikdy pod
touto značkou.

212

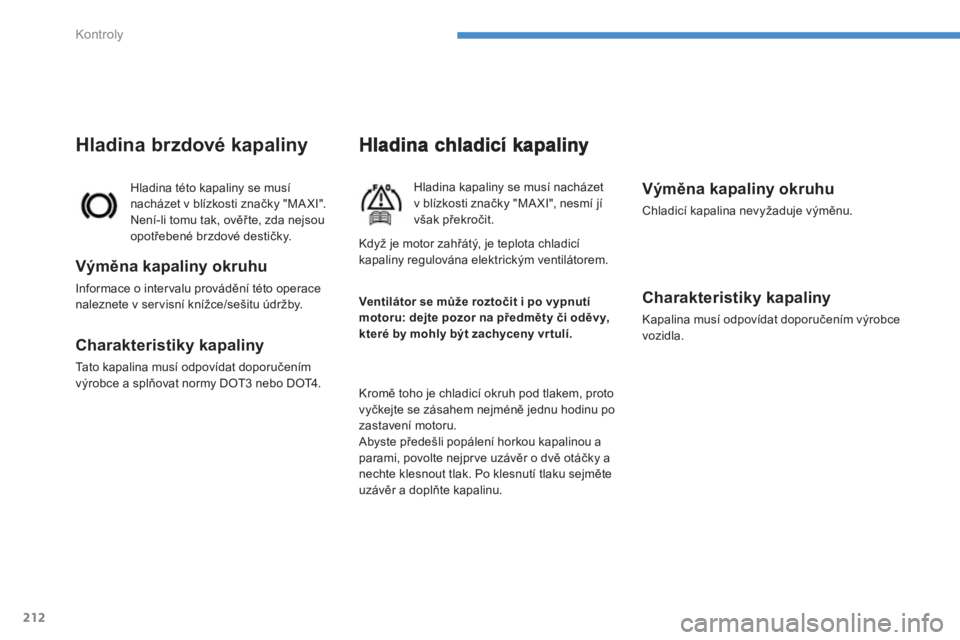

Kontroly
Hladina kapaliny se musí nacházet
v blízkosti značky "MA XI", nesmí jí
však překročit.
Kromě toho
je chladicí okruh pod tlakem, proto
vyčkejte se zásahem nejméně jednu hodinu po zastavení motoru.
Abyste přede

213
8
Kontroly
Zabraňte dlouhodobému styku
upotřebeného oleje a dalších
provozních kapalin s kůží.
Tyto kapaliny jsou většinou zdraví
škodlivé, či přímo žíravé.
Nevylévejte upotřebený olej a kapaliny
do kanalizačního potrubí či na zem.
Využijte k tomu vyhrazené kontejnery v
ser visní síti CITROËN nebo v odborném
servisu.








Upotřebené kapaliny
Doplnění
Je nutné co nejrychleji nechat doplnit aditivum
v ser visu sítě CITROËN nebo v jinémodborném servisu.
Hladina aditiva (u verzí s
naftov
ým motorem 1,6 HDi
110 k s filtrem pevných částic)
Minimální množství aditiva v nádržce jeoznámeno zobrazením tohoto hlášení.


Charakteristiky kapaliny

Aby bylo čištění optimální a nedocházelo k
zamrzání, nesmí být pro doplňování nebo
výměnu této kapaliny používána voda.





















Hladina kapaliny ostřikovače
skel a světlometů


U vozidel vybavených ostřikovači
světlometů je dosažení minimální
hladiny kapaliny indikováno
zvukovým signálem a hlášením na
displeji přístrojové desky.
Dolijte kapalinu při příštím zastavení vozidla.

214
Kontroly






Kontroly
Autobaterie 12 V


Hladina elektrolytu

Informace pro přístup k autobaterii
naleznete v rubrice "Autobaterie 12 V ".
Hladina této kapalin
y se musí nacházet mezi
značkami MINI "LOWER LEVEL" a MAXI "UPPER LEVEL".
Interval
y vČměny těchto prvků
naleznete v Sešitu údržby/Servisníknížce.
Filtr vzduchu motoru a filtr
vzduchu kabin
y
Olejový filtr měňte při každé výměně
motorového oleje.
Inter valy výměny tohoto prvku
naleznete v Sešitu údržby/Ser visní
knížce.














Olejový filtr

Je-li třeba, proveďte doplnění destilovanou
vodou tak, že sejmete uzávěry jednotlivých čl
