191
7
Praktiline informatsioon
Vahetuskaitsmed
Vahetuskaitsmed asuvad mootoriruumikaitsmekarbi kaane all.
Kaane küljes ei ole vahetuskaitsmeidvoolutugevusega 7,5 A, 25 A või 30 A.Kui mõni selle voolutugevusega kaitseläbi põleb, asendage see järgmise kaitsmega :7,5 A kaitse
tuleb asendada 10 Avahetuskaitsmega, 25 A kaitse 20 Avahetuskaitsmegaja 30 A kaitse audiosüsteemi kaitsmega (N°31).
Kaitsme N°Voolutugevus
33 10 A
3415 A
3520 A

192
Praktiline informatsioon











Aku 12 V
Aku asub mootoriruumi kaane all.
Juurdepääsuks :)avage mootoriruumi kaas algul sisemise,
seejärel välimise käepideme abil,
)kinnitage kaane tugivarras,
Juurdepääs akule
Režiim tühja aku laadimiseks või mootori käivitamiseks teise aku ja kaabli abil.
) eemaldage kinnituspoldid A , )
eemaldage kate B
, )eemaldage kinnituspoldid C , )eemaldage õhuava D.

193
7
Praktiline informatsioon
seda (vt. "Tasemete kontrollimine").

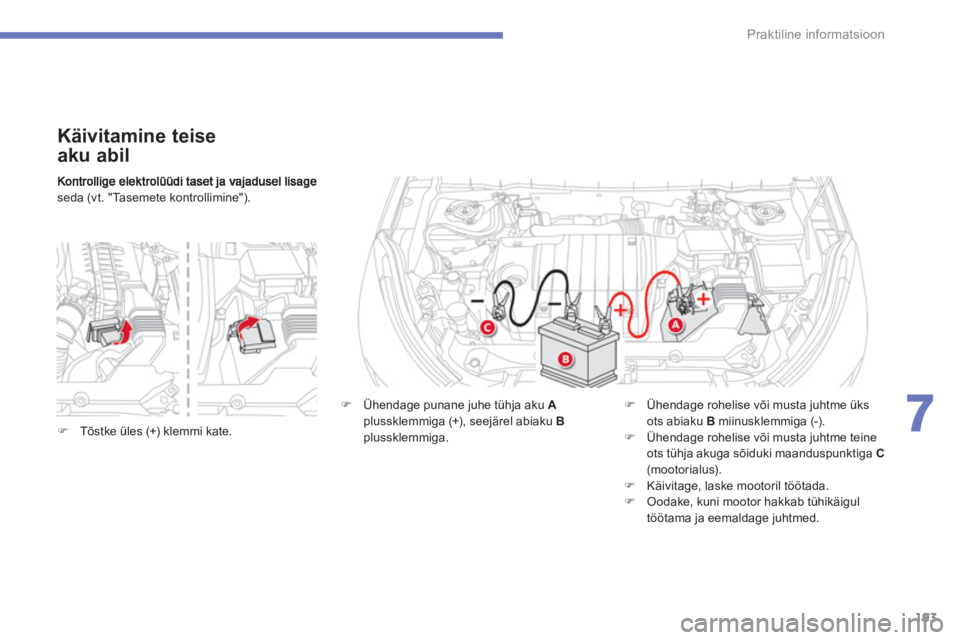

Käivitamine teise
aku abil
)
Ühendage punane juhe tühja aku A
plussklemmiga (+), seejärel abiaku B
plussklemmiga.
) Ühendage rohelise või musta juhtme üks ots abiaku Bmiinusklemmiga (-).)
Ühendage rohelise või musta juhtme teine
ots tühja akuga sõiduki maanduspunktiga C(mootorialus).) Käivitage, laske mootoril töötada. )
Oodake, kuni mootor hakkab tühikäigul
töötama ja eemaldage juhtmed.

)Tõstke üles (+) klemmi kate.

194
Praktiline informatsioon
Akud sisaldavad kahjulikke aineid,näiteks väävelhapet ja pliid. Seetõttutuleb vanad akud hävitada vastavaltmäärustele ; mingil juhul ei tohi akusid tavalisse prügikasti visata.
Viige kasutatud akud ja patareidspetsiaalsesse kogumispunkti.


Ärge polaarsusi omavahel ümber vahetage ja kasutage ainult 12 V laadijat.
Ärge ühendage aku klemme lahti, kui mootor töötab. Akut ei tohi laadida ilma klemme lahti ühendamata. CVT käigukastiga sõidukeid ei tohi käivitamiseks lükata.

Kui sõidukit ei kasutata rohkem kui kuu aja jooksul, on soovitav aku lahti ühendada.
Enne lahtiühendamist
Enne aku lahtiühendamist keerake süüdevälja ja oodake kaks minutit.Enne aku lahtiühendamist sulgege aknad ja esiuksed.
Pärast tagasiühendamist
Pärast aku tagasiühendamist keerakesüüde sisse ja oodake enne käivitamist1 minuti, et elektroonikasüsteemid saaksiduuesti aktiivseks muutuda. Kui pärast seda elektroonikasüsteemides siiski häireid esineb, pöörduge CITROËN esindusse võikvalifitseeritud töökotta.
)Vajadusel ühendage aku lahti. )Pidage kinni laadija tootja poolt antudjuhistest.)Ühendage aku, alustades miinusklemmist (-).
)Jälgige, et klemmid ja juhtmed oleksid puhtad. Kui need on kaetud oksiidiga (valkjas või rohekas sete), eemaldage ja puhastage klemmid.
Aku laadimine akulaadijaga

195
7
Praktiline informatsioon

Esimese või tagumise
klaasipuhasti har
ja
eemaldamine
) Tõstke vastav klaasipuhasti üles. )
Libistage hari väljapoole ja eemaldage see.









Klaasipuhasti harja
vahetamine

Esimese või tagumise
klaasipuhasti har
ja
paigaldamine
) Kontrollige esiklaasipihasti harjade pikkust, sest lühem hari käib alati kaasreisija poolel.
)
Asetage vastav uus hari paigale ja
kinnitage see. ) Laske klaasipuhasti ettevaatlikult alla.

Lisaseadmete toite automaatne
katkestamin

Pärast mootori seikamist, kui süütevõti on asendis ''ACC'' (või sõiduk on režiimil''ACC ' ')
, saate mõningaid seadmeid(autoraadio, klaasipuhasti, lähituled, laetuled jne.) veel umbes pool tundi kasutada.
Katkestamine
Pärast poole tunni möödumist katkeblisaseadmete toide automaatselt.
Toite taastamine
Lisaseadmete toide töötab uuesti järgmiselsüüte sisselülitamisel.
Ooterežiimile minekule eelnevat aegaon võimalik ekraanimenüüs ''Varustus''või esinduses või pikendada kuni kuuekümne sekundini või välja lülitada.

196
Praktiline informatsioon





Sõiduki pukseerimine



Üldised nõuanded
Pidage kinni oma riigis kehtivatest
seadustest.
Kontrollige, kas pukseeriva sõiduki mass on suurem pukseeritava sõiduki omast.
Pukseeritava sõiduki roolis oleval juhil peab olema kehtiv juhiluba.
Kui pukseerite sõidukit, mille kõik rattad on maas, kasutage alati lubatudpukseervarrast ; köied ja rihmad onkeelatud.
Kui pukseeritava sõiduki mootor ei tööta, ei tööta ka pidurdus- jaroolivõimendus.
Järgmistel juhtudel kasutageprofessionaalset pukseerimisteenust :


- sõiduki rike juhtub kiir teel,

- neliveoline sõiduk,

- vabakäigu valimine või seisupiduri rakendamine on võimatu,

- pukseerida saab ainult kaks ratastmaas,

- puudub lubatud pukseervarras...
Rattad maas pukseerimine on võimalikvaid kaherattaveolise 2WD sõiduki puhul.


Sõiduki pukseerimine


Kaherattavedu - 2WD :pukseerimine rattad maas
)Viige käigukang vabakäigu asendisse(CVT käigukastil asend N ).)Vabast age rool, viies süütevõtmeasendisse " ON
" (või "ON
" režiimile
süsteemiga "Võtmeta sissepääs ja
käivitamine" sõidukitel).)Vabast age seisupidur.)Lülitage sisse mõlema sõiduki ohutuled. )Käivitage ettevaatlikult ja sõitke aeglaseltlühikest vahemaad.

)
Kinnitage pukseervarras kere küljes esimese kaitseraua all oleva
pukseerkonksu külge.

197
7
Praktiline informatsioon
Neliveolisi sõidukeid tohib pukseeridaainult platvormil. Ärge kunagi pukseerige sõidukit neli ratast maas, see võib käigukastikahjustada. Sõidukit ei tohi pukseerida esi- või tagarattad maas isegi siis, kui kasutate"2WD" (kaherattavedu).



Neliveoline 4WD sõiduk : pukseerimine platvormil

198
Praktiline informatsioon
) Eemaldage tagumises kaitserauas olevkatteplaat, seda allosast tungraua kangi 1abil tõmmates.
)Kruvige pukseerimissilmus 2rattavõtme 3abil lõpuni sisse. )Paigaldage pukseerimisvarras.)Lülitage sisse mõlema sõiduki ohutuled. )Käivitage ettevaatlikult ja sõitke aeglaselt
lühikest vahemaad.

Teise sõiduki pukseerimine
Juurdepääs tööriistadele
Pukseerimissilmus ja tööriistad asuvad pakiruumi põhja all. Juurdepääsuks :)avage pakiruum,
)tõstke põhi üles ja eemaldage see, )võtke pukseerimissilmus ja vajalikud
tööriistad välja.
Tööriistad1.
Tu ngraua kang. 2.
Pukseerimissilmus.
3.Rattavõti.
